TL-PA6010KIT - Powerline-adapter TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksadapter PLC (Powerline)
Varumärke	TP-Link
Modell	TL-PA6010KIT
Maximal hastighet	Upp till 600 Mbps
Nätverksgränssnitt	1 Gigabit Ethernet-port (10/100/1000 Mbps)
PLC-standard	HomePlug AV2
Funktionsknapp	Par-knapp för att säkra nätverket
Genomgångsuttag	Ja, inbyggt (honkontakt)
Mått (L x B x H)	95 x 55 x 35 mm
Vikt	Cirka 150 g
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	≤ 3 W i standby, ≤ 6 W i drift
LED-indikatorer	Power, Powerline, Ethernet
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10% till 90% RH (utan kondens)
Innehåll i satsen	2 PLC-adaptrar, 2 Ethernet RJ45-kablar, snabbinstallationsguide
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte vätskor eller aerosoler.
Säkerhet	Utsätt inte för vatten, eld eller överdriven värme. Öppna eller reparera inte själv.
Reservdelar och reparerbarhet	Kan inte repareras av användaren. Inga reservdelar medföljer. Kontakta kundtjänst.
Garanti	TP-Link begränsad garanti i 3 år
Allmän information	Plug and Play. Säkring med Par-knapp. tpPLC-verktyg finns för avancerad konfiguration.

Vanliga frågor - TL-PA6010KIT TP-LINK

Hur återställer jag min TP-Link PLC-adapter?

Håll Par-knappen intryckt i cirka 10 sekunder tills ström-LED kort slocknar. Du kan också använda tpPLC-verktyget för att utföra en återställning.

Vad gör jag om jag inte har tillgång till internet via PLC-nätverket?

Kontrollera att alla adaptrar är anslutna till samma elkretssystem. Se till att Powerline-LED-lamporna lyser, annars para ihop adaptrarna igen. Kontrollera Ethernet-anslutningarna och att din dator är i samma undernät som routern.

Varför återansluter mina ihopparade PLC-adaptrar inte efter att jag flyttat dem?

Prova att ansluta dem till andra uttag i samma krets. Om problemet kvarstår, para ihop adaptrarna igen. Håll dem borta från elektriska apparater som orsakar störningar (torktumlare, luftkonditionering, etc.).

Hur säkrar jag mitt PLC-nätverk med Par-knappen?

Tryck på Par-knappen på en adapter i 1 sekund, tryck sedan inom 2 minuter på Par-knappen på den andra adaptern i 1 sekund. Powerline-LED-lamporna blinkar och förblir tända för att indikera att nätverket är säkrat.

Hur lägger jag till en ny adapter i ett befintligt PLC-nätverk?

Tryck på Par-knappen på en adapter som redan finns i nätverket i 1 sekund, tryck sedan inom 2 minuter på Par-knappen på den nya adaptern i 1 sekund. Upprepa för varje adapter som ska läggas till.

Kan jag använda flera PLC-adaptrar på samma elnät?

Ja, du kan lägga till upp till 16 PLC-adaptrar eller förlängare på samma krets. Se till att para ihop dem för att bilda ett säkert nätverk.

Vad gör jag om PLC-hastigheterna är låga?

Kontrollera att adaptrarna är anslutna direkt till vägguttag, inte till grenuttag. Undvik störningar från elektriska apparater. Använd tpPLC-verktyget för att kontrollera signalkvaliteten.

Hur installerar jag tpPLC-verktyget?

Ladda ner verktyget från TP-Links webbplats (www.tp-link.com). Installera det på din dator för att hantera avancerade inställningar som QoS, firmwareuppdateringar eller diagnostik.

Är PLC-adaptrarna kompatibla med grenuttag?

Det rekommenderas inte att ansluta PLC-adaptrar till grenuttag. Använd helst ett direkt vägguttag. Om adaptern har ett genomgångsuttag, anslut grenuttaget till detta uttag, men anslut inte en annan PLC-adapter till det.

Vad gör jag vid fel eller funktionsstörning?

Se den fullständiga bruksanvisningen. Om problemet kvarstår, kontakta TP-Links tekniska support. Försök inte öppna eller reparera adaptern själv, det ogiltigförklarar garantin.

BRUKSANVISNING TL-PA6010KIT TP-LINK

1. Anslut en adapter till en LAN-port i routern med en Ethernet-kabel.
2. Anslut den andra adaptern i vägguttaget på samma krets.
3. Vänta tills Powerline LED ⏚ på adaptern tänds.
4. Anslut datorn till adaptern med en Ethernet-kabel.
5. Njut!

Mer: Att lägga till extra Powerline-adaptrar och extenders med standardinställningarna genom att ansluta dem till vägguttag på samma krets.

Svenska

Obs!

• Anslut powerline-enheter direkt i vägguttag men inte i grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i den integrerade elektriska uttaget för powerline-enheter.

Säkra nätverk via elnätet med knappen Pair

Tips: Vi rekommenderar att du ansluter powerline-enheter nära varandra vid hopparningen.

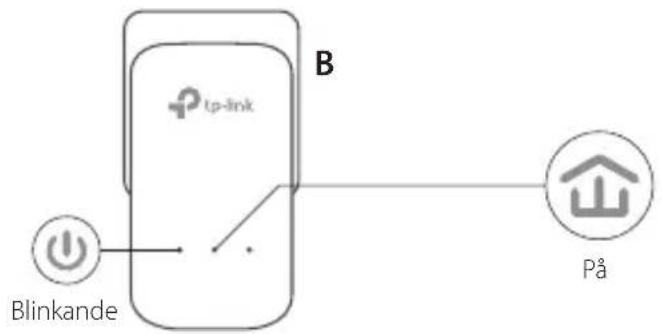

Upprätta ett säkert nätverk:

1 Tryck på knappen Pair (para) under 1 sekund på en adapter.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter.

3 Klart.

Om du har mer än 2 powerline-enheter, upprepa stegen nedan för varje ytterligare enhet som konfigureras:

1 Tryck på knappen Pair (para) under 1 sekund på någon powerline-enhet i det säkra nätverket.

2 Inom 2 minuter, tryck på knappen Pair (para) under en 1 sekund på en annan adapter. 3 Klart.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min Powerline-adapter?

A1. Tryck och håll in Pair när powerline-adaptern är ansluten till nätuttaget tills strömlampan slocknar och tänds igen.

A2. Använd tpPLC för att återställa Powerline-adaptern.

Svenska

Q2. Hur felsöka om det inte finns Internet-anslutning i mitt powerline nätverk?

A1. Se till att alla powerline-enheter finns på samma krets.

A2. Se till att alla Powerline-lysdioder hyser. Om inte, para ihop din adaptrar och extenders igen.

A3. Kontrollera att alla kablar och kort är ordentligt anslutna.

A4. Kontrollera om du har en Internet-anslutning genom att ansluta datorn direkt till modemet eller routern.

A5. Kontrollera att datorns IP-adress i samma segment som routerns.

Q3. Vad kan jag göra om ett framgångsrikt-parad powerline-enhet inte kopplas in efter den har flyttats till en ny plats?

A1. Prova ett annat vägguttag och se till att den är på samma krets.

A2. Försök att para ihop den igen, och se till att Powerline-LED är på.

A3. Kontrollera att eventuella störningar, som till exempel en tvättmaskin, luftkonditionering eller andra hushållsapparater som kan vara alltför nära en Powerline-enhet. Anslut apparaten till den inbyggda eluttaget (om Powerline-enheten har ett) för att ta bort elektriskt brus.

Mer avancerade konfigurationer, t.ex. uppgradering och QoS-konfiguration, kan nås via tpPLC Utility. Du kan installera tpPLC från TP-Link officiella webbplats.

Plug and Play

1. Koble en adapter til en LAN-port på ruteren med en Ethernet-kabel.
2. Koble den andre adapteren til stikkontakten på samme elektriske krets.
3. Vent til LED-lyset for Powerline ⏻ på hvilken som helst adapter slås på.
4. Koble datamaskinen til adapteren med en Ethernet-kabel.
5. God fornøyelse!

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norsk

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/30/EU, 2014/35/EU, 2009/125/EC og 2011/65/EU.

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Eluttaget måste installeras nära utrustningen och vara lättillgänglig.
• Grenuttag kan anslutas till passthrough-enheters integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk.
• Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
