W6441X0 - Tvättmaskin NEFF - Gratis bruksanvisning och manual

Produkttyp	Frontmatad tvättmaskin
Märke	Neff
Modell	W6441X0
Tvättkapacitet	8 kg
Maximal centrifugeringshastighet	1400 varv/min
Energiklass	A+++
Ljudnivå (tvätt)	51 dB(A)
Ljudnivå (centrifugering)	74 dB(A)
Mått (H x B x D)	85 x 60 x 60 cm
Nettovikt	75 kg
Matningsspänning	220-240 V
Frekvens	50 Hz
Strömstyrka	10 A
Program	Bomull, Syntet, Fin tvätt, Ull, Snabb, etc.
Funktioner	Fördröjd start, Barnsäkerhet, AquaStop
Årlig vattenförbrukning	10560 L
Årlig energiförbrukning	176 kWh
Centrifugeringseffektivitetsklass	B
Reparerbarhetsindex	8.3/10
Säkerhet	AquaStop, barnlås

Vanliga frågor - W6441X0 NEFF

Vad är tvättkapaciteten för Neff W6441X0?

Tvättkapaciteten är 8 kg, lämplig för en familj på 4 personer.

Hur installerar jag tvättmaskinen korrekt?

Packa upp apparaten, ta bort transportskruvarna, anslut vattenintag och avlopp, nivellera sedan fötterna. Se manualen för detaljer.

Vad gör jag om en felkod visas?

Se avsnittet felsökning i manualen. Om koden kvarstår, kontakta Neffs kundservice.

Hur rengör jag pumpfiltret?

Öppna den nedre luckan, skruva loss filtret och ta bort smuts. Kontrollera att tömningen är korrekt. Sätt tillbaka.

Kan jag använda fläckborttagare eller blekmedel?

Ja, men med måtta. Använd avsedda fack och följ doseringen för att undvika att skada tvätten.

Vilket program ska jag använda för ömtålig tvätt?

Välj programmet Fin tvätt vid låg temperatur (30°C eller 40°C) och minskad centrifugeringshastighet.

Hur aktiverar jag barnlåset?

Tryck samtidigt på knapparna Fördröjd start och Centrifugering i 3 sekunder. En symbol visas.

Vad är den årliga elförbrukningen?

Den årliga energiförbrukningen är cirka 176 kWh för 220 standardcykler.

Hur ställer jag in fördröjd start?

Ställ in fördröjd start med den avsedda knappen och bekräfta. Displayen visar antalet timmar före start.

Var hittar jag reservdelar?

På den officiella Neff-webbplatsen eller hos auktoriserade återförsäljare. Använd modellnumret W6441X0 för att identifiera delar.

BRUKSANVISNING W6441X0 NEFF

3.2 Utskiftning av vaskemiddelskuff.... 308

3.2.1 Demontering av vaskemiddelskuff.... 308

3.2.2 Montering av vaskemiddelskuff 308

3.3 Utskiftning av håndtak på vaskemiddelskuff 309

3.3.1 Demontering av håndtak på vaskemiddelskuff 309

3.3.2 Montering av håndtak på vaskemiddelskuff.... 309

3.2 Utskiftning av vaskemiddelskuff

Forutsetning:

3.2.1 Demontering av vaskemiddelskuff

1. Trekk ut vaskemiddelskuffen.
2. 1. Trykk innsatsen ned (1).

3. Ta ut vaskemiddelskuffen (2).

3.2.2 Montering av vaskemiddelskuff

3.3 Utskiftning av håndtak på vaskemiddelskuff

Forutsetning:

3.3.1 Demontering av håndtak på vaskemiddelskuff

1. Lösne läselementene.

3.3.2 Montering av håndtak på vaskemiddelskuff

▶ Bruk bare plastverktøy när du skal skifte ut strammeringen.

1.2 Symbolförklaringar.... 443

1.2.1 Faronivåer 443

1.2.2 Risksymboler....443

1.2.3 Varningarnas struktur 444

1.2.4 Allmänna symboler.... 444

Verktyg och hjälpmedel 445

Reparation 446

3.1 Byta kontrollpanel.... 446

3.1.1 Ta bort kontrollpanel 446

3.1.2 Montera kontrollpanel 447

3.2 Byta tvättmedelsfack.... 448

3.2.1 Ta bort tvättmedelsfack 448

3.2.2 Montera tvättmedelsfack 448

3.3 Byta handtag till tvättmedelsfack 449

3.3.1 Ta bort handtag till tvättmedelsfack 449

3.3.2 Montera handtag till tvättmedelsfack 449

3.4 Byta lucka 450

3.4.1 Ta bort lucka 450

3.4.2 Montera lucka.... 450

3.5 Byta luckans komponenter 451

3.5.1 Ta bort luckans komponenter.... 451

3.5.2 Montera luckans komponenter.... 451

3.6 Byta luckans gångjärn.... 452

3.6.1 Ta bort luckans gångjärn 452

3.6.2 Montera luckans gångjärn 452

3.7 Byta luckans tätning.... 453

3.7.1 Ta bort luckans tätning 453

3.7.2 Montera luckans tätning 454

3.8 Byta luckans läs 455

3.8.1 Ta bort luckans lås.... 455

3.8.2 Montera luckans lás 456

3.9 Byta trummans lampa....457

3.9.1 Ta bort trummans lampa 457

3.9.2 Montera luckans lampa.... 457

3.10 Byta bottenhölje 458

3.10.1 Ta bort bottenhölje 458

3.10.2 Montera höljet 459

3.11 Byta frontpanel 460

3.11.1 Ta bort frontpanel 460

3.11.2 Montera frontpanel 461

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[0024]		Identifiering av en länk till en videohandledning
[0175]		Identifiering av verktyg som behövs
[0376]		Identifiering av villkor som måste vara uppfyllda
[0474]		Identifiering av ett tillstånd (om ..., så ...)
[0598]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Hjälpverktyg[15000155]	Verktyg för att lossa plastdelar
Skruvmejsel torxT20 med borrhäl[00340764]	100 mm, för skruvar med säker-hetsstift
Momentnyckel[15000441]	Momentnyckel 20 - 100 Nm
Spärskruvmejsel[00340854]	Blad 3,5 mm x 0,6 mm x100 mm, skyddsisolering1000 V AC
Spärskruvmejsel[00340855]	Blad 5,5 mm x 1,0 mm x125 mm, skyddsisolering1000 V AC
Spetstång, böjd[00341269]	Längd 200 mm
Sidavbitare[00342182]	Längd: 200 mm

Beteckning Detaljer Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w-rench [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

3.1 Byta kontrollpanel

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

Lutande maskiner kan glida!

Frakturer/krosskadon

Säkra maskiner så att de inte kan glida.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

- Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
√ Tvättmedelsfacket har tagits bort.→448

3.1.1 Ta bort kontrollpanel

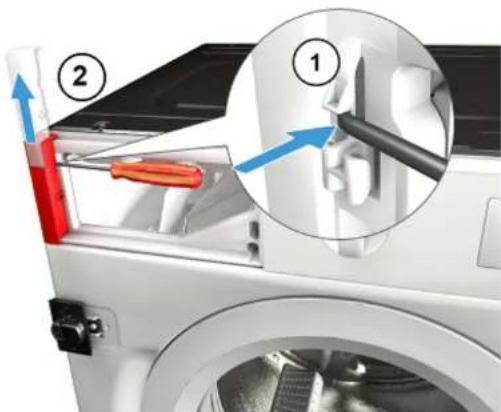

1. 1. Lossa fästelementet (1).
2. Ta bort höljet (2).

1. Ta bort skruvarna. 3. 1. Lossa fästelementen (1, 2).

Montera i omvänd ordning.

Reparation

3.2 Byta tvättmedelsfack

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

3.2.1 Ta bort tvättmedelsfack

1. Dra ut tvättmedelsfacket.
2. 1. Tryck nedåt på insatsen (1).

3. Ta ut tvättmedelsfacket (2).

3.2.2 Montera tvättmedelsfack

Montera i omvänd ordning.

Reparation

3.3 Byta handtag till tvättmedelsfack

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.→448

3.3.1 Ta bort handtag till tvättmedelsfack

1. Lossa fästelementen.

1. Ta bort handtaget till tvättmedelsfacket.

3.3.2 Montera handtag till tvättmedelsfack

Montera i omvänd ordning.

Reparation

3.4 Byta lucka

FÖRSIKTIGT!

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

- Stick inte in händerna i gångjärnsdelen.

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Luckan är öppen.
Skåpfronten har tagits bort.

3.4.1 Ta bort lucka

1.

OBS!

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

FÖRSIKTIGT!

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

- Säkra komponenter så att de inte faller ner.

Ta bort skruvarna (1).

1. Flytta luckan uppåt.

3.4.2 Montera lucka

Montera i omvänd ordning.

Reparation

3.5 Byta luckans komponenter

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

- Stick inte in händerna i gångjärnsdelen.

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort.
√ Luckan har tagits bort.→450

3.5.1 Ta bort luckans komponenter

▶ Demontera luckan utifrån och in.

Montera i omvänd ordning.

Reparation

3.6 Byta luckans gångjärn

Öppna gångsjärnsdelen!

Risk för att fingrar krossas/fastnar

- Stick inte in händerna i gångjärnsdelen.

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

3.6.1 Ta bort luckans gångjärn

1. Lossa de två skruvarna.
2. Ta bort luckan.
3. Demontera luckan utifrån och in.

1. Ta bort luckans gångjärn.

3.6.2 Montera luckans gångjärn

Montera i omvänd ordning.

Reparation

3.7 Byta luckans tätning

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig
Tvättmedelsfacket har tagits bort.→448
√ Kontrollpanelen har tagits bort.
Luckan har tagits bort.→450
Bottenhöljet har tagits bort.→458

3.7.1 Ta bort luckans tätning

1. Lossa på hållaren på trumlampan.

Risk för att ytan skadas!

Maskinens yta kan repas om fel verktyg används.

- Använd bara plastverktyg för att byta ut spännringen.

Ta bort spännringen från packningen med ett plastverktyg.

1. Lossa luckans tätning från frontpanelen.
2. Lossa kabelkontakten från luckans lås.

Reparation

1. Lossa skruvarna i angiven ordningsföljd.

1. Ta bort luckans tätning.

3.7.2 Montera luckans tätning

Montera i omvänd ordning.

Reparation

3.8 Byta luckans lås

Som tillverkare är vi ålagda att för våra kunder tillhandahålla reservdelen lucklås inklusive reparationsanvisningar i enlighet med förordning (EU) 2019/2023. Vi vill dock påminna om att det efter byte av luckans lás krävs ett elsäkerhetstest utfört av behörig elektriker innan maskinen tas i bruk igen. Denna person måste vara verifierbart behörig enligt det aktuella landets lagar, bestämmelser och standarder.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

√ Maskinen är fritt åtkomlig.
Skåpfronten har tagits bort.
Kontrollpanelen har tagits bort.
√ Luckan har tagits bort.→450
Spännringen har tagits bort.
√ Frontpanelen har tagits bort.
√ Luckans tätning har tagits bort.

3.8.1 Ta bort luckans lås

1. Dra ur kontakten till luckans lås.
2. Lossa luckans lás.

3.8.2 Montera luckans lås

Montera i omvänd ordning.

Reparation

3.9 Byta trummans lampa

Vassa höljeskanter!

Skärskador

Använd skyddshandskar.

Lutande maskiner kan glida!

Frakturer/krosskador

Säkra maskiner så att de inte kan glida.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
√ Tvättmedelsfacket har tagits bort.→448
Kontrollpanelen har tagits bort.

3.9.1 Ta bort trummans lampa

1. Dra ut trummans lampa från maskinen.
2. Lossa elanslutningarna.
3. Ta bort trummans lampa från lamphållaren.

3.9.2 Montera luckans lampa

Montera i omvänd ordning.

Reparation

3.10 Byta bottenhölje

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort.

3.10.1 Ta bort bottenhölje

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning
1. Ta bort bottenhöljet.

1. Koppla loss slangen från hållaren.


1. 1. Skruva loss skruven (1).

2. Tryck på hållpunkten och ta bort den nedåt (2).

1. Dra i bottengrupphöljet och ta bort det framåt.

Montera i omvänd ordning.

Reparation

3.11 Byta frontpanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
Tvättmedelsfacket har tagits bort.→448
Skåpfronten har tagits bort.
√ Luckan har tagits bort.→450
√ Luckans tätning har tagits bort.

3.11.1 Ta bort frontpanel

1. Lossa på hållaren på trumlampan.

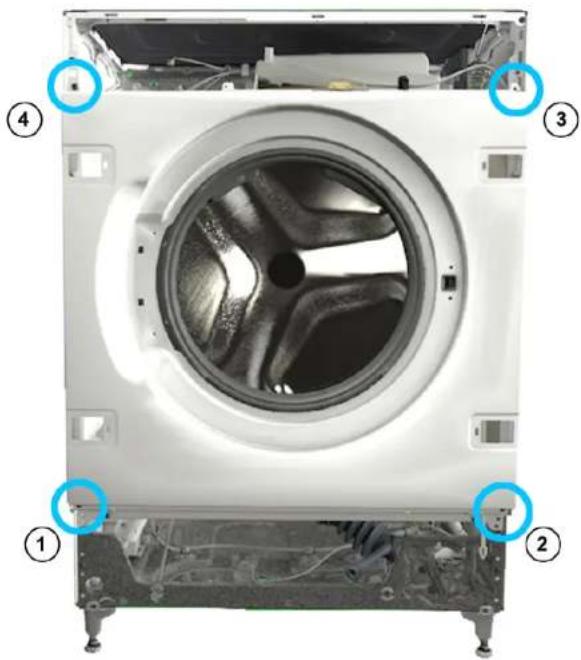

Lossa skruvarna i angiven ordningsföljd.

Montera i omvänd ordning.
