BRUKSANVISNING LM1642A BEST

Arbetshastighet, verktyg ca 2800 o/min

Klippbrädd 42 cm

Justerbara gräshöjder 8

Kap. gräsuppsamlare 55 ltr.

Skärblad 42 cm

Ljudnivå 82 dB(A)

Garanterad ljudnivå 92 dB(A)

Vibrationsnivå 2,53 ms

Skyddrating 1PX4

Art. no

540644

PAKETETS INNEHÅLL

Best Tools LM1642A elektrisk gräsklippare

Gräsuppsamlare

Bärram för gräsuppsamlare

2 x skruvar för nedersta handtag (fästas till klipparens

karosseri)

Översta handtag (kopplat till klipparen genom strömsladd)

2 x fästboltar och- hjul för handtag

Sladdklips

Fastnyckel för justering av skärbladet

Sladdhållare

SÄKERHETSINSTRUKSER

FARA! Läs alla instrukser. Om dom följande

instrukserna ej efterlevas kan detta resultera i elektriska stöt, brandfara och/eller allvarliga personskadar.

Betäcknelsen 'elektroverktyg' i alla följande varningar hänvisar till ditt strömdrivna (sladd) eller batteridrivna (trådlösa) elektroverktyg.

HÅLL REDA PÅ FÖLJANDE INSTRUKSER:

Arbetsställe

• Se till att arbetsstället är rent och har gott ljus. Stökiga och skumma arbetsförhållanden leder till olyckar.
• Använd inte elektroverktyg i explosive omgivningar, som i närheten av brändbar vätska, gas eller stoft. Elektroverktyg producerar gnister som kan antända stoft eller gas.
• Håll barn och åskådare på säker avständ vid arbete med elektroverktyg. Därsom du bliver distraherad kan du tappa kontrollen över verktyget.

Elektrisk säkerhet

• Elektroverktyg måste endast kopplas till rätt typ strömuttag. Modifiera ej kontakten. Använd aldrig adapterkontakter med jordad elektroverktyg. Umodifierade kontakter och ägnade strömuttag reducerar risken för stöt.

• Undvik fysiskt kontakt med jordade yter som rör, radiatorer, ugnar och kylskåp. Risken för att få elektriska stöt stiger om din kropp är jordad.

• Utsätt ej elektroverktyg för regn eller fuktiga förhållanden. Om vatten tränger in i et elektroverktyg stiger risken för elektriska stöt.

• Skada inte strömsladden. Sladden måste aldrig användas till att bära, lyfta eller dra ur kontakten till elektroverktyget. Håll sladden borte från värme, olja, skarpa kantar eller rörliga delar. En skadad eller ihopfiltrad strömsladd ger större risk för elektriska stöt.
• När du använder ett elektroverktyg utomhus, använd en förlängningssladd som är ägnad till bruk utomhus. Använder du ägnad sladd reduceras risken för elektriska stöt.

Personlig säkerhet

- Var uppmärksam, följ med på det du jobbar med, och använd sunt förnuft när du använder elektroverktyg. Använd ej elektroverktyg när du är trött, eller påverkad av narkotika, alkohol eller mediciner. En ouppmärksam sekund vid användning av elektroverktyg kan leda till personskada.

• Använd skyddsutrustning. Använd alltid skyddsglasögon. Användning av ägnad typ skyddsutrustning som hjälm, halksäkra skor, stoftmask eller hörselsskydd kan reducera risken för personskada.
• Undvik att verktyget startar vid et tilfälle. Se till att det är avstängd innan ström kopplas till. Om man bär elektroverktyg med fingret på brytaren, eller kopplat till ström när brytaren är inne, kan det leda till olyckar.
• Ta bort justeringsverktyg eller- nycklar innan du startar elektroverktyget. En skiftnyckel eller annat verktyg som är fäst vid en roterande del av elektroverktyget kan leda till allvarlig personskada.
• Tappa ej balansen. Stå säkert och stadigt til alla tider. Detta ger bättre kontroll över elektroverktyget i oväntade situationer.
• Använd ägnade kläder. Använd ej lösa kläder eller smycken. Håll hårkläder och hanskar borta från rörliga delar. Lösa kläder, smycken och långt här kan fastna i rörliga delar.
• Om verktyget har tillbehör för att avlägsna och samla upp stoft, se till att dessa är korrekt tillkopplade och använda. Sådant tillbehör kan reducera risken för stoftrelaterade problem och skador.

Användning och unnerhåll utav elektroverktyg

• Använd ej elektroverktyg med våld. Använd rätt verktyg för det jobb du ska göra. Rätt verktyg vill göra jobbet snabbare och mer effektivt i det tempo det är tillverkad för.
• Använd ej elektroverktyg om AV/PÅ-brytaren inte fungerar. Verktyg som inte kan kontrolleras med brytaren är farligt, och måste repareras innan det kan användas åter.
• Dra ut strömsladden innan du företar någon form för justering, byte av tillbehör, eller uppbevarning av elektroverktyg. Sådana preventiva föranstaltningar reducerar risken för att starta upp elektroverktyget vid en olyckshändelse.
• När det inte används måste elektroverktyg lagras

BEST TOOLS

SvenskaGr

utanför rekkhåll för barn. Låt inte personer som inte känner verktyget eller har läst dessa instrukser använda det. Elektroverktyg kan vara farligt i ovana händer.

• Unnerhåll elektroverktyg. Check om rörliga delar är blockerade eller felställda, eller om verktyget har några andra defekter som kan vara till hinder för normal bruk. Om det är skadad, måste verktyget repareras innan det används. Många olyckshändelser inträffar som resultat avdåligt unnerhållt elektroverktyg.
• Håll skärbladerna skarpa och rena. Gott unnerhållta skärblad med vass egg kommer inte så fort att blockeras, och är lättare att styra.
• Använd elektroverktyget, tillbehör och delar, etc., som rekommenderad idessa instrukser och på det sätt gällande typ elektroverktyg är tänkt använt, i stil med gällande förhållanden och den sorts jobb du ska göra. Om elektroverktyg används till andra uppgifter än dom verktyget är designad för kan detta resultera i farliga situationer.

Service

- Service av elektroverktyg måste endast utföras av kvalifierad reparatöroch med originella reservdelar. Detta säkrar att elektroverktyget fortfarande kommer att vara effektivt och säkert att använda.

Extra säkerhetsinstrukser för elektriska gräskilppare

• Använd alltid starkt fottyg och långa byxer. Använd aldrig klipparen med bara fötter eller öppna sandaler.
• Se noga över det ställe där du ska använda klipparen, och ta bort alla stenar, pinnar, ståltråd, ben och andra farliga objekter.
• Se alltid över klipparen innan bruk och se till att skärbladerna, boltarna och skärhuvudet inte är slitna eller skadade. Byt alltid skärblad och boltar tillsammens för att säkra jämn slitning.
• Använd gräsklipparen endast i dagsljus.
• Undvik att använda gräsklipparen när gräset är vått.
• Gå alltid när du klipper, spring aldrig.
• Var alltid säker på fotfästet när du klipper, särskild i branta backar. Klipp backar på tvärs, aldrig upp eller ner. Var specielt försiktig när du byter riktning. Klippa ej mycket branta backar.
• Var särskild försiktig när du backar eller drar klipparen mot dig.
• Rör aldrig vid skärbladet medan det roterar. Stick aldrig händer eller fötter nära eller under et roterande skärblad.
• Stäng alltid av och vänta tills skärbladet slutat rotera, därsom klipparen måste lyftas för transport, när den skjuts över andra ytor än gräs, och när klipparen transporteras till och från det område som ska klippas.
• Använd aldrig klipparen utan att gräsuppsamlarpåsen är tillkopplad.
• Gräsklipparen måste aldrig lyftas eller bäras medan motorn går.
• Motorn måste aldrig startas medan gräsklipparen ligger på sidan.

- Stäng av klipparen och dra ut sladden:

• varje gång du lämnar klipparen utan uppsyn,
• innan du tar bort någon form för blockering,
• innan du ser över, rengör eller unnerhåller gräsklipparen,
• efter att du körd på någon objekt. Check klipparen för skador och reparera den om nödvändigt,
• om gräsklipparen börjar vibrera onormalt (stanna den omedelbart).

- Om du använder en förlängningssladd måste den vara ägnad för att användas utomhus och korrekt märkad. Strömstyrkan måste vara tilräcklig (minimum 10 A) för klipparen. Om den är gummi-isolerad bör den ej vara lättare än en vanlig polykloroprenisolert flexibelkabel (märkt H05 RN-F). Om den är isolerad med polyvinylklorid, vanlig polyvinyl-isolerad flexibel kabel (merket H05 VV-F)

• Håll alltid sladden och förlängningssladden borta från skärbladet.
• Se till att hålla alla skruvar, boltar och muttrar skruvat gott till för att klipparen ska fungera optimalt.
• Check gräsuppsamlaren ofta och se efter hål eller slitskador.
• Se till att byta slitna eller skadade delar.

ELEKTRISK SÄKERHET

FARA! Läs dessa instrukserna för elektrisk et noga innan du sätter i ström på gräsklipparen.

Innan du startar gräsklipparen, var säker på att den strömkälla du använder ger samma spänning som indikerad på klipparen. Gräsklipparen är designad för att användas med 230-240V AC 50Hz. Om den kopplas till en annorlunda strömkälla kan detta leda till skador.

Denna symbolen indikerar at detta är en klass II-ukt, som inte behöverer jordas.

BEST TOOLS

SvenskaGr

VARNINGSSYMBOLER

FARA! Läs denna bruksanvisning noga innan du börjar använda gräsklipparen. Ta gott hand om den för framtida behov.

FARA! Använd alltid skyddsglasögon när du använder gräsklipparen.

FARA! Det finns en risk för att stenar och andra föremål kan slängas ur gräsklippar- en. Håll alltid åskådare, barn och alla hus- djur på säker avstånd.

FARA! Kom i håg att skärbladerna är skarpa. Dra ut sladden innan all rengörning eller unnerhåll, eller om strömsladden är skadad. Håll alltid sladden borta från skärbladet. Använd inte gräsklipparen om sladden är skadad. Få sladden bytt av en auktoriserad reparatör.

FARA! Skärbladet kommer att fortsätta rotera i några sekunder efter att gräsklipparen stängts av. Vänta tills bladet har stannat helt innan rengörning eller unnerhåll.

FARA! Använd inte gräsklipparen när det regnar. Undvik att använd klipparen medan gräset är vått.

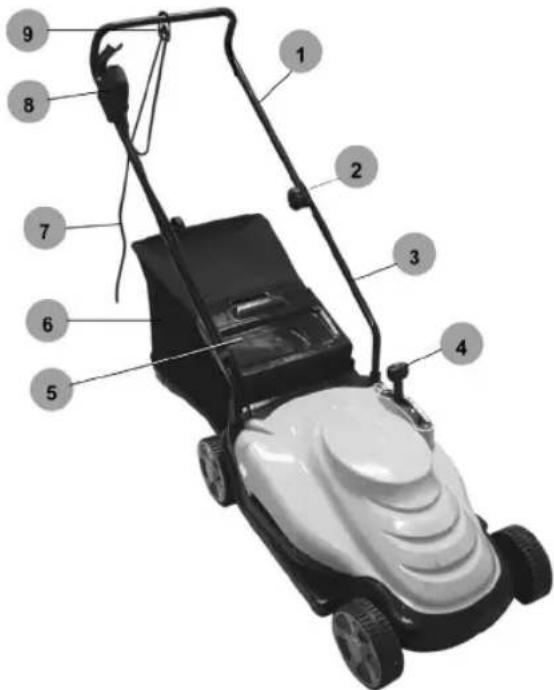

BESKRIVNING AV DELAR

1 Översta handtag
2 Fästbolt och -mutter för handtag
3 Nedersta handtag
4 Spak för justering av gräshöjd
5 Gräsutkastartäcke
6 Gräsuppsamlarpåse
7 Strömsladd
8 AV/PÅ - säkerhetsbrytare
9 Sladdhållare

MONTERING AV HANDTAG

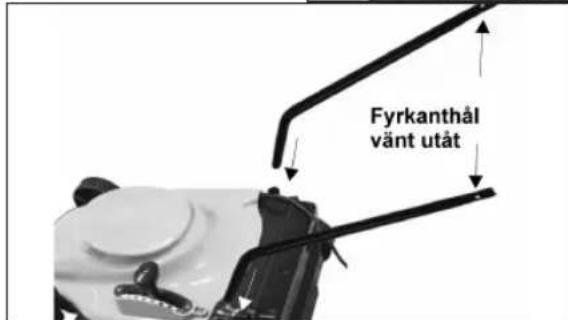

Fästa nedersta handtaget så här:

1 Ta bort dom två skruvarna från fästhålen på gräsklipparens karosseri (bilden visar vänstersidan).

2 Sätt in nedersta handtag. Se till att det fyrkantiga hålet i änden på varje handtag är vänt utåtoch att skruvhålen är radad up med hålen i karosserin.

BEST TOOLS

SvenskaGr

3 Skruva på plats skruvarna i karosserin och skruv åt tills handtagen sitter gott.

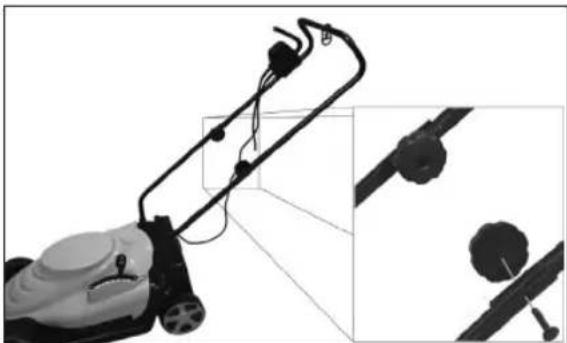

Fästa översta handtaget så här:

1 Trä in sladdhållaren på översta handtaget.

Putta in på översta handtaget

2 Använd dom två handtags- bolterna och muttrarna till att fästa översta handtag till nedersta handtag. Se till att AV/PÅ-brytaren är på högra sida sätt baki- från gräsklipparen, och att den fyrkantiga sidan på bolten passar in i dom fyrkantiga hålen på nedersta handtaget.

3 Använd sladdklipsen till att fästa sladden från motorn till handtaget som visad på bilden til höger.

4 Gör en loop på sladden genom sladdhållaren som visad på bilden nedanför så att sladden inte strammas åt.

MONTERING AV GRÄSUPPSAMLARE Montera gräsuppsamlaren så här:

2 Uppsamlarpåsen har klips som fästas över ramen som visad på bilden till höger.

3 Fästa gräsuppsamlar- påsen till gräsklipparen som visad under. Ramen på gräsuppsamlaren har två häkten som passar krokarna på karosserin. När uppsamlarpåsen är korrekt monterad ska gräsutkastartäcket ligga

FARA! Innan du startar upp gräsklipparen, var å att klipparen och uppsamlarpåsen är korrekt ad anvisad i denna bruksanvisning. Läs alla tsinstrukser. Se till att arbetsstället är fritt för och oönskade föremål. Se till att personer och är på säker avständ.

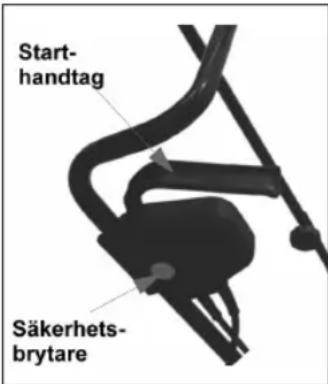

Starta klipparen

1 Sätt i ström på gräsklipparen.
2 Med vänster hand, tryck och håll inne säkerhetsbrytaren på handtaget.
3 Medan du håller säkerhetsbrytaren inne, kläm in starthandtaget med höger hand. Motorn ska nu starta.
4 Fortsätt att klämma in starchandtaget medan du släpper säkerhetsbrytaren. Du kan nu börja klippa.

FARA! Använd alltid två händer till att styra paren. Styr aldrig klipparen med endast en

Stäng av klipparen

1 Släpp ut starchandtaget.

FARA! Skärbladet kommer att fortsätta rotera i ekunder efter att du släppt starthandtaget. Låt det stanna upp helt innan du fortsätter.

2 Dra ut strömmen.

Bruk av gräsklippare

För bäst resultat av klippning, kom i håg:

• Resultaten blir bäst när gräset är torrt.
• Gräs växer med varierande fart på olika tider om året.
• Endast ungefär en tredjedel utav gräsbladet bör klippas.
• Använd aldrig lägsta inställning för gräshöjd vid årets första klipp, eller om det är mycket torrt. Se justering av gräshöjd.
• Om gräset som ska klippas är mer än 20 cm långt, använd högsta inställning för gräshöjd och gå längsamt. Klippa efteråt med en lägre inställning för bäst resultat.
• Om gräsuppsamlaren inte samlar upp gräset effektivt, kan gräsutkastaröppningen vara blockerad,

• Unnerhåll skärbladet gott.
• Om bladet är mycket slitet eller har blivit slött, bör det bytas. Använd endast originella delar från tillverkaren.
• Att skärbladet är i god ordning är avgörande för att klipparen ska fungera bra. Se instrukser för byte av skärblad under.

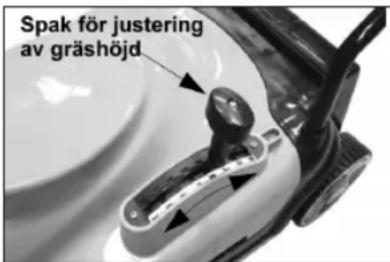

Justering av gräshöjd

Gräsklipparen har åtta olika in- ställningar för gräshöjd: ca. 25, 32, 39, 46, 53, 60, 67 och 75 mm. Höjden justeras med spaken på toppen utav karosserin.

1 Lägg handen på toppen av spaken. Lyft upp huvudet med fingrarna för att frigöra spaken för justering.
2 Flytta spaken mot framändan på gräsklipparen för att sänka skärbladet, och mot bakändan på klipparen för att höja skärbladet.
3 När gräshöjden är färdigt inställd, släpp ner huvudet föratt låsa justeringsspaken.

UNNERHÅLL

FARA! Stäng alltid av klipparen och dra ut hen innan du utför någon sorts unnerhåll.

Rengörning

• För att säkra bäst möjlig resultat vid bruk av gräsklipparen, är det viktigt att hålla den ren
• Rengör alltid gräsklipparen omedelbart efter bruk.
• Låt inte gräs eller annat stoft torka in och hårdna på några av gräsklipparens yter. Detta kan direkt påverka klippningen klipparens effektivitet.
• Se till att undersidan av gräsklipparen, kring skärbladet, hålls rent från gräs.
• Se till att gräsutkastaröppningen och stenfångaren hålls rena och fria från blockeringar.
• Uppsamlarpåsen måste alltid tömmas genast efter bruk, och sedan rensas för gräs inuti.

Unnerhåll

• För att säkra att gräsklipparen är säker att använda, se till att alla skruvar, muttrar och boltar hålls stramma.
• Reparera eller byta alltid alla slitna eller skadade delar.

BEST TOOLS

SvenskaGr

• Check skärbladet och fästbolterna ofta.
• Se till att bara orginella skärblad används.
• Fram- och bakhjulen bör smörjas med en lätt smörolja.
• Check uppsamlarpåsen jämt med tanke på hål eller slitning. Byt påsen om nödvändigt.
• Se till att gräsklipparen alltid checkas och unnerhållas av kvalifierade reparatörer.

Uppbevarning

• När gräsklipparen inte används bör den lagras på ett säkert ställe.
• Se till att klipparen är rengord och unnerhållt innan den lagras på ett rent, torrt ställe, utanför räckhåll for barn.

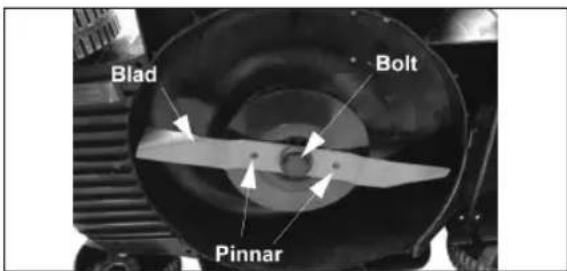

Byte av skärblad

Ta bort skärbladet så här:

1 Ta tag i skärbladet med en hand. Använd solida arbetshanskar.
2 Använd nyckeln som följde med och skruva mot klockan för att lossna och ta bort fästbolten från skärbladet.
3 Ta bort skärbladet.

Sätt på nytt skärblad så här:

1 Ta tag i skärbladet med en hand. Använd solida arbetshanskar.
2 Platsera in skärbladet på bladfästet och se till att dom två hålen i bladet sitter gott över dom två pinnarna på bladfästet.
3 Använd nyckeln som följde med klipparen och skruva med klockan för attfästa och stramma fästbolten.

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Glsle Krlgsvoll AB

B Jönssons v 4

S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ......Gräsklippare

Märke ......Best Tools

Modell typ.....LM1642A

överensstämmer med följande norm

EN60335-1:1994+A1+A2+A11-A16, EN60335-2-77:2000,

EN55014-1:2000+A1+A2,

EN55014-2:1997+A1, EN61000-3-2:2000+A2,

EN61000-3-11:2000, EN50366:2003,

EN ISO 3744:1995, ISO 11094:1991

Kasserade elektriska produkter skall inte kastas till- sammans med hushållsavfall. För säker hantering, lämna gräskligpparen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2006-01-03

Andunwijkow

VD, Gisle Krigsvoll AB

GARANTI

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

2006 © Gisle Krigsvoll AB
