BRUKSANVISNING LM1642A BEST

Arbeidshastighet, verktøy ca 2800 o/min

Klippebredde 42 cm

Justerbare gresslengder 8

Kap. gressoppsamler 55 ltr.

Skjæreblad 42 cm

Lydstyrke 82 dB(A)

Garanter støynivå 92 dB(A)

Vibrasjonsnivå 2,53 ms

Beskyttelsesrating 1PX4

Art. no 540644

PAKKENS INNHOLD

Best Tools LM1642A elektrisk gressklipper

Gressoppsamler

Bæreramme for gressoppsamler

2 x nedre håndtak

2 x skruer for nedre håndtak (festes til klipperens

karosseri)

2 x festebolter og- hjul for håndtak

Kabelklips

Fastnøkkel for justering av skjæreblad

Kabelholder

SIKKERHETSINSTRUKSER

Betegnelsen "elektroverktøy" i alle de følgende advarslene henviser til ditt strømdrevne (kabel) eller batteridrevne (trådløse) elektroverktøy.

TA VARE PÅ DISSE INSTRUKSENE:

Arbeldsområde

• Hold arbeidsområdet rent og godt opplyst. Uryddige og dårlig opplystearbeidsforhold leder til ulykker.
• Bruk ikke elektroverktøy i eksplosive omgivelser, som i nærheten av brennbare væsker, gasser eller støv. Elektroverktøy produserer gnister som kan antenne støv eller gass.
• Hold barn og tilskuere på avstand mens du jobber med elektroverktøy. Dersom du blir distrahert kan du miste kontrollen over verktøyet.

Elektrisk slikkerhet

• Elektroverktøy må bare plugges til riktig strømuttak. Modifiser aldri kontakten. Bruk aldri adapterkontakter med jordet elektroverktøy. Umodifiserte kontakter og egnede strømuttak vil minske faren for støt.
• Unngå fysisk kontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for elektriske støt øker dersom kroppen din er jordet.

• Utsett ikke elektroverktøy for regn eller fuktige forhold. Hvis vann trenger inn i et elektroverktøy vil det øke risikoen for elektriske støt.

• Skad ikke strømkabelen. Kabelen må aldri brukes til å bære, løfte eller trekke ut kontakten på elektroverk-tøyet. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. En skadet eller sammenfiltret strømkabel øker risikoen for elektriske støt.

• Når du bruker et elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektriske støt.

Personlig sikkerhet

• Vær påpasselig, følg med på det du jobber med, og bruk sunn fornuft når du bruker elektroverktøy. Bruk ikke elektroverktøy når du er trett, eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan medføre personskade.
• Bruk verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som hjelm, glisikre sko, støvmaske eller hørselsvern i henhold til gjeldende forhold vil redusere risikoen for personskade.
• Unngå at verktøyet starter ved uhell. Pass på at det er avslått før strøm kobles til. Elektroverktøy som bæres med med fingeren på bryteren, eller tilkobles strøm när det er slått på, kan føre til ulykker.
• Fjern justeringsverktøy eller skiftnøkler før du starter elektroverktøyet. En skiftnøkkel eller annet verktøy som er festet til en roterende del kan føre til alvorlig personskade.
• Ikke mist balansen. Stå trygt og sikkert til enhver tid. Dette gir bedre kontroll over elektroverktøyet i uforutsette situasjoner.
• Vær passende kledd. Bruk ikke løstsittende klær eller smykker. Hold här, klær og hansker vekk fra bevegelige deler. Løstsittende klær, smykker og langt här kan sette seg fast i bevegelige deler.
• Hvis verktøyet har tilbehør for å fjerne og samle opp støv, pass på at disse er korrekt tilkoblet og brukt. Bruk av slikt tilbehør kan redusere støvrelaterte problemer og skader.

Bruk og vedlikehold av elektroverktøy

• Bruk ikke elektroverktøy med makt. Bruk riktig verktøy for den jobben du skal gjøre. Riktig verktøy vil gjøre jobben raskere og mer effektivt i det tempoet det er designet for.
• Bruk ikke elektroverktøy hvis AV/PÅ-bryteren ikke virker. Verktøy som ikke kan kontrolleres med bryteren er farlig, og må repareres før det kan tas i bruk.
• Trekk ut strømkabelen før du foretar noen form for justering, bytte av tilbehør, eller lagring av elektroverktøy. Den slags preventive forhåndsregler reduserer risikoen for å starte elektroverktøyet ved et uhell.
• Når det ikke er i bruk må elektroverktøy lagres utenfor rekkevidde for barn. La ikke personer som ikke er kjent med verktøyet eller disse instruksene bruke det. Elektroverktøy kan være farlig i uvante hender.
• Vedlikehold elektroverktøy. Sjekk om bevegelige deler er blokkerte eller feiljusterte, eller om verktøyer har noen andre defekter som kan hindre normal bruk. Hvis det er skadet, må elektroverktøyet repareres før

BEST TOOLS

NorskGr

bruk. Mange ulykker skjer på grunn av dårlig vedlikeholdt elektroverktøy.

• Hold skjæreblader skarpe og rene. Godt vedlikeholdte skjæreblad med skarp egg vil ikke blokkeres så lett og være enklere å styre.
• Bruk elektroverktøyet, tilbehør og deler, etc., i overensstemmelse med disse instruksene og på det viset gjeldende type elektroverktøy er ment å brukes, i henhold til rådende forhold og den typen arbeid du skal utføre. Bruk av elektroverktøy til andre oppgaver enn de verktøyet er designet for kan resultere i farlige situasjoner.

Service

- Service av elektroverktøy må bare utføres av en kvalifisert reparatør og med originale reservedeler. Dette vil sikre at elektroverktøyet vil forblir driftsikkert og trygt å bruke.

Ekstra sikkerhetsinstrukser for elektriske gresskilppere

• Bruk alltid solid fottøy og lange bukser. Bruk aldri klipperen med bare føtter eller åpne sandaler.
• Gå nøye over området der du skal bruke klipperen, og fjern alle steiner, pinner, ståltråd, bein og andre fremmedlegemer.
• Se alltid over klipperen før bruk og pass på at skjærebladene, boltene og skjærehodet ikke er slitt eller skadet. Bytt alltid skjæreblad og bolter sammen for å sikre jevn slitasje.
• Bruk gressklipperen kun i dagslys.
• Unngå å bruke gressklipperen när gresset er vått.
• Gå alltid när du klipper, spring aldri.
• Vær alltid sikker på fotfestet når du klipper, særlig i bratte skråninger. Klipp skråninger på langs, aldri opp eller ned. Vær spesielt forsiktig når du skifter retning. Klipp ikke svært bratte skråninger.
• Vær spesielt forsiktig når du rygger eller trekker klipperen mot deg.
• Rør aldri skjærebladet mens det roterer. Stikk aldri hender eller føtter nær eller under et roterende skjæreblad.
• Skru alltid av og vent til skjærebladet slutter å rotere, dersom klipperen må lettes for transport, når den krysser andre overflater enn gress, og når klipperen transporteres til og fra området som skal klippes.
• Bruk aldri klipperen uten at gressoppsamlerposen er festet.
• Gressklipperen må aldri løftes eller bæres mens motoren går.
• Motoren må aldri startes mens gressklipperen ligger på siden.
• Skru av klipperen og ta ut strømmen:
• hver gang du går fra klipperen uten tilsyn,
• før du fjerner enhver blokkering,
• før du ser over, rengjør eller vedlikeholder gressklipperen,
• etter at du treffer et fremmedlegeme. Sjekk klipperen for skader og reparer den om nødvendig,

• hvis gressklipperen begynner å vibrere unormalt (stans øyeblikkelig).

• Hvis du bruker en skjøteledning må den være egnet for utendørs bruk og korrekt merket. Strømstyrken må være tilstrekkelig (minimum 10 A) for klipperen. Hvis gummi-isolert bør den ikke være lettere enn en vanlig polykloropren-isolert fleksibel kabel (merket H05 RN-F). Hvis isolert med polyvinylklorid, vanlig polyvinyl-isolert fleksibel kabel (merket H05 VV-F)

• Hold strømkabelen og skjøteledningen vekk fra skjærebladet hele tiden.
• Sørg for å holde alle skruer, bolter og muttere stramme for at klipperen skal fungere optimalt.
• Sjekk gressoppsamleren jevnlig med tanke på hull eller slitasje.
• Pass på å skifte slitte eller skadde deler.

ELEKTRISK SIKKERHET

FARE! Bruk alltid vernebriller ved bruk av gressklipperen.

FARE! Det er en risiko for at steiner og andre gjenstander kan slynges ut av gressklipperen. Hold alltid tilskuere, barn og alle husdyr på trygg avstand.

FARE! Husk at skjærebladene er skarpe. Ta ut strømmen før enhver form for rengjøring eller vedlikehold, eller om strømkabelen er skadet. Hold alltid strømkabelen unnaskjærebladet. Ikke bruk gressklipper- en hvis strømkabelener skadet. Får kabelen byttet av en autorisert reparatør.

FARE! Skjærebladet vil fortsette å rotere i noen sekunder etter at gressklipperen er skrudd av. Vent til bladet har stoppet helt før rengjøring eller vedlikehold.

FARE! Bruk ikke gressklipperen när det regner. Unngå å bruke klipperen mens gresset er vått.

BESKRIVELSE AV DELER

1 ∅vre håndtak
2 Festebolt og -mutter for håndtak
3 Nedre håndtak
4 Spak for justering av gresslengde
5 Gressutslippdeksel
6 Gressoppsamlerpose
7 Strømkabel
8 Av/på - sikkerhetsbryter
9 Kabelholder

MONTERING AV HÄNDTAK

Fest nedre håndtak som følger:

1 Fjern de to skruene fra festehullene på gress-klipperens karosseri (diagrammet viser venstre side).

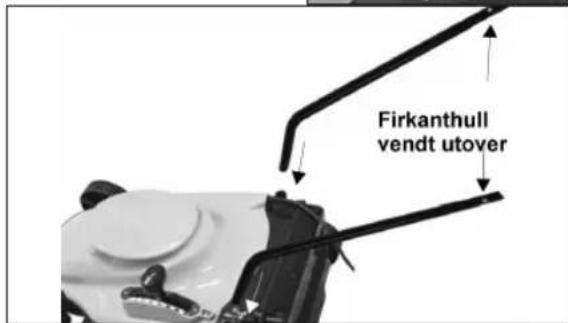

2 Sett i nedre håndtak. Sørg for at det firkantede hullet i enden av hvert håndtak vender utover og at skruehullene er på linje med hullene i karosseriet.

BEST TOOLS

NorskGr

3 Skru på plass skruene i karosseriet og stram til slik at håndtakene sitter godt.

Fest øvre håndtak som følger:

1 Dytt kabelholderen inn på øvre håndtak.
2 Bruk de to håndtakboltene og mutterne til å feste øvre hånd- tak til nedre håndtak. Pass på at av/på-bryteren er på høyre side sett fra bak gressklipperen, og at den firkantede siden av bolten passer inn i de firkantede hullene på nedre håndtak.

Dytt inn på øvre håndtak

3 Bruk kabelklipsen for å feste kabelen fra bryteren til motoren til håndtaket som vist på bildet.
4 SIå strømkabelen i en løkke gjennom kabelholderen som vist nedenfor slik at kabelen ikke strammes.

Monter gressoppsamleren som følger:

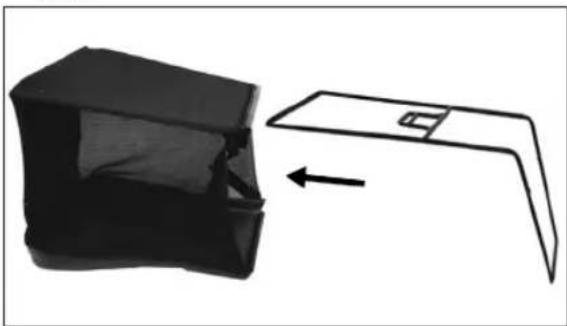

1 Dytt metallrammen inn i oppsamlerposen som vist under.

2 Oppsamlerposen har klips som festes over rammen som vist på bildet til høyre.
3 Fest gressoppsamlerposen til gressklipperen som vist under. Rammen på gressoppsamleren har to hekter som passer krokene på karosseriet. Når oppsamerposen er korrektmontert vil gressutslippo oppsamlerposen.

FARE! Før du skrur på gressklipperen, vær å at klipperen og oppsamlerposen er korrekt i henhold til instruksene i denne bruksanvis-Les alle sikkerhetsinstruksene. Sørg for arnrådet er fritt for hindringer og fremmed-legemer. at personer og husdyr er på trygg avstand.

Slå på klipperen

1 Sett i strømmen til gressklipperen.
2 Med venstre hånd, trykk og hold inne sikkerhetsbryteren på tenningen.
3 Mens du holder sikkerhetsbryteren inne, klem inn starthåndtaket med høyre hånd. Motoren vil nå starte.
4 Fortsett å klemme inn starthåndtaket mens du slipper sikkerhetsbryteren. Du kan nå begynne å klippe.

FARE! Bruk alltid to hender til å styre gressen. Styr aldri klipperen med bare en hånd.

Slå av klipperen

1 Slipp ut starchåndtaket.

FARE! Skjærebladet vil fortsette å rotere i noen er etter at du slipper starchåndtaket. La skjærestoppe helt opp før du fortsetter.

2 Trekk ut strømmen.

Bruk av gressklipper

For best klupperesultat, følg disse retningsllnjene:

• Resultatet blir best när gresset er tört.
• Gress vokser med varierende tempo til ulike tider av året.
• Bare omtrent en tredjedel av gresstrået bør klippes.
• Bruk aldri laveste innstilling for gresslengde ved årets førsteklipp, eller om det er svært tørt. Se justering av gresslengde.
• Hvis gresset som skal klippes er mer enn 20 cm langt, bruk høyeste innstilling for gresslengde og gå langsomt. Klipp deretter med en lavere innstilling for best resultat.
• Hvis gressoppsamleren ikke samler opp gresset effektivt, kan gressutslippsrøret være blokkert, opp-samlerposen kan være full, eller skjærebladene under klipperen kan være blokkert.

FARE! Før du fjerner blokkeringer fra undersiden av klipperen eller fra gressutslippsrøret, pass på å trekke ut strømmen til gressklipperen, og sørg for at skjærebladet har stoppet helt opp.

• Vedlikehold skjærebladet godt.
- Hvis bladet er svært slitt eller har blitt sløvt, bør det byttes. Bruk bare originaldeler fra produsenten.
- At skjærebladet er i god stand er avgjørende for at klipperen skal fungere bra. Se instrukser for bytte av skjæreblad under.

Justering av gresslengde

Gressklipperen har åtte ulike inn- stillinger for gress- lengde: ca. 25, 32, 39, 46, 53, 60, 67 og 75 mm. Lengden justeres med spaken på toppen av karosseriet.

1 Plasser hånden på toppen av spaken. Trekk opp kraven med fingrene for å frigjøre spaken for justering.
2 Beveg spaken mot forenden på gressklipperen for å senke skjærebladet, og mot bakenden på klipperen for å heve skjærebladet.
3 Når gresslengden er ferdig innstilt, slipp ned kraven for å låse justeringsspaken.

VEDLIKEHOLD

FARE! SIå alltid av klipperen og trekk ut

strømmen før du utfører noen form for vedlikehold.

Rengjøring

• For å sikre best mulig ytelse fra gressklipperen, er det viktig å holde den ren.
• Rengjør alltid gressklipperen umiddelbart etter bruk.
• La ikke rester av gress eller annet avfall tørke inn og bli hardt på noen av gressklipperens overflater. Dette vil direkte påvirke klippingen og klipperens ytelse.
• Sørg for at undersiden av gressklipperen, rundt skjærebladet, gjøres ren for rester av gress.
• Pass på at gressutslippet og steinfangeren holdes rene og fri for blokkeringer.
• Oppsamlerposen må alltid tømmes rett etter bruk, samt rengjøres og renses for rester av gress innvendig.

BEST TOOLS

NorskGr

Vedlikehold

• For å sikre at gressklipperen er trygg å bruke, sørg for å holde alle skruer, muttere og bolter stramme.
• Reparer eller skift alltid alle slitte eller skadde deler.
• Sjekk skjærebladet og festeboltene med jevne mellomrom.
  • Pass på at bare originale skjæreblader brukes.
• For- og bakhjulene bør smøres med en lett smøreolje.
• Sjekk oppsamlerposen jevnlig med tanke på hull eller slitasje. Skift pose om nødvendig.
• Sørg for at gressklipperen alltid sjekkes og vedlikeholdes av kvalifiserte reparatører.

Oppbevaring

• Når gressklipperen ikke er i bruk bør den lagres på et sikkert sted.
• Pass på at klipperen er rengjort og vedlikeholdt før den lagres på et rent, tørt sted, utenfor rekkevidde for barn.

Bytte av skjæreblad

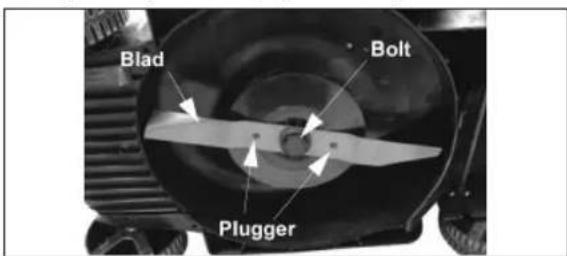

For å fjerne skjærebladet, gjør som følger:

1 Grip skjærebladet med en hånd. Bruk solide arbeidshansker.
2 Bruk nøkkelen som fulgte med og skru mot klokken for å løsne og fjerne feste-bolten fra skjærebladet.
3 Fjern skjærebladet.

For å sette på et nytt skjæreblad, gjør som følger:

1 Grip skjærebladet med en hånd. Bruk solide arbeidshansker.
2 Plasser skjærebladet over bladfestet og pass på at de to hullene i bladet sitter godt over de to pluggene på bladfestet.
3 Bruk nøkkelen som fulgte med klipperen og skru med klokken for å feste og stramme festebolten.

BEST TOOLS

SvenskaGr

TEKNISKE DATA

Typ LM1642A

Effekt, motor 1600 W

Spänning 230V\~50 Hz

1 Trä metallramen in i uppsamlarpåsen som visad under.

uppsamlarpåsen kan vara full, eller skärbladet under klipparen kan vara blockerat.

Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven.

SAMSVARSERKLÆRING

Undertegnede firma

Slvllingenlør Gisle Krlgsvoll AS

Industrivn. 61

N-7005 Trondheim

forsikrer under eget ansvar at maskinen

Produkt ......Gressklipper

Merke ......Best Tools

Modell .....LM1642A

er i overensstennelse med normene

EN60335-1:1994+A1+A2+A11-A16, EN60335-2-77:2000,

EN55014-1:2000+A1+A2,

EN55014-2:1997+A1, EN61000-3-2:2000+A2, EN61000-3-11:2000, EN50366:2003,

EN ISO 3744:1995, ISO 11094:1991

Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever gressklipperen ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra august 2005.

Trondheim, 01.03.06

andwilliqum

Daglig Ieder, Sivilingeniør Gisle Krigsvoll AS

Ändringar

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2006 © Sivilingeniør Gisle Krigsvoll AS

Art no 540644
