Produkttyp	Köksfläkt
Märke	Electrolux
Modell	EFV719K
Installationstyp	Väggmonterad eller underskåp
Bredd	90 cm
Djup	50 cm
Höjd (min-max)	60 – 110 cm
Nettovikt	Cirka 15 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Belysning	2 x 3 W LED
Antal hastigheter	3 + boost
Extraktionskapacitet	Upp till 700 m³/h
Ljudnivå (max)	68 dB(A)
Fettfiltertyp	Aluminiumnät (tvättbart)
Kolfilteralternativ	Ja, för recirkulationsläge
Kontrolltyp	Pekkontroller
Energiklass	A+
Säkerhetsfunktioner	Härdad glaspanel, automatisk avstängningstimer
Underhåll	Rengör fettfilter månadsvis; byt kolfilter var 6:e månad
Tillgång på reservdelar	Filter, lampor, motor tillgängliga från Electrolux servicecenter

Vanliga frågor - EFV719K ELECTROLUX

Vilka mått har Electrolux EFV719K köksfläkt?

Fläkten är typiskt 90 cm bred, 50 cm djup och har en justerbar höjd från 60 till 110 cm.

Kan EFV719K användas i recirkulationsläge?

Ja, den stödjer recirkulation genom att installera ett kolfilter (köps separat).

Hur rengör jag fettfiltret?

Ta bort aluminiumnätsfiltret och tvätta det med varmt såpvatten eller i diskmaskin. Låt det torka helt innan du sätter tillbaka det.

Vilken typ av belysning använder fläkten?

Den använder LED-lampor (2 x 3 W) som är energieffektiva och långlivade.

Hur högljudd är EFV719K under drift?

Ljudnivån är upp till 68 dB(A) vid maximal hastighet, jämförbart med en normal konversation.

Ingår installation i köpet?

Installation ingår inte; den måste installeras av en kvalificerad installatör eller enligt manualens instruktioner.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera strömförsörjningen och strömbrytaren. Om problemet kvarstår, kontakta Electrolux kundtjänst eller en auktoriserad tekniker.

Hur ofta ska jag byta kolfiltret?

Byt kolfiltret var 6:e månad för optimal luktborttagning i recirkulationsläge.

Har fläkten en fjärrkontroll?

Nej, fläkten styrs via pekknappar på frontpanelen.

Vilken garantiperiod gäller för EFV719K?

Electrolux erbjuder vanligtvis en 2-års tillverkargaranti. Kontrollera din region för exakta villkor.

BRUKSANVISNING EFV719K ELECTROLUX

SV Bruksanvisning | Spisfläkt 267

Filter med aktivt kul

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠️ Varning/Försiktighet – Säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 267
2. SÄKERHETSINSTRUKTIONER.... 270
3. INSTALLATION....271
4. PRODUKTBESKRIVNING....271
5. DAGLIG ANVÄNDNING....272
6. SKÖTSEL OCH RENGÖRING....273
7. FELSÖKNING....275
8. MILJÖSKYDD....275

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avständ när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.
• FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.
• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera

produkten på en säker och lämplig plats som uppfyller installationskraven.

- WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hällens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.

- Utsläpp av luft måste följa lokala föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

- När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

- Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för fränkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

• Flambera inte under produkten.
• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.
• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.
• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.
• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.
• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Om symbolen ( ) rate finns på märkplåten måste produkten jordas.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.
• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.

• Ändra inte produktens specifikationer.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

- Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

4.1 Beskrivning av kontrollpanelen

1 3 6 8 10

Funktion Beskrivning

1

På/av Sätta på och stänga av fläkten.

2

Första hastighet Motorn växlar till första hastighetsnivån.

	Funktion Beskrivning
3	Andra hastighet Motorn växlar till andra hastighetsnivån.
4	Tredje hastighet Motorn växlar till tredje hastighetsnivån.
5	Maximal hastighet Motorn växlar till maximal hastighetsnivå.
6	Hastighetens boost-funktion Motorn växlar till maximal hastighetsnivå. Efter 5 minuter återgår produkten till föregående inställning.
7	Breeze Fläkten körs på lägsta hastighet. Efter 60 minuter stängs produkten av.
8	Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och ren-göra fettfiltret.
9	Hob ^2 Hood Indikator för funktionen att styra fläkten från spisen.
10	Lampa Tända och släcka lamporna.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

Y_1	Under uppvärmning av mat, vid tillagning under lock.
Y_2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
Y_3	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.
Y_och	Under kokning, stekning av stora mängder mat utan lock, mycket fukt.
↑↑	Fräschar upp luften i köket efter tillagning vid en mycket låg ljudnivå. Den kan aktiveras och inaktiveras genom att trycka på symbolen. Funktionen stängs av automatiskt efter 60 minuter. Använd endast efter tillagning.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

Använda fläkten:

1. Sätt på produkten genom att trycka på Ⓐ-symbolen.

Du kan nu aktivera funktionerna.

1. För att aktivera funktionen, tryck på symbolen.

Kåpans belysning fungerar oberoende av andra funktioner. För att tända hållen, tryck på lampsymbolen

För att stänga av produkten, tryck på Ⓐ symbolen en gång till.

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hållens kontrollpanel.

För mer information om hur man använder funktionen, se hållens användarmanual.

5.3 Aktivera maximal motorhastighet

När du trycker på ,startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

När funktionen är påslagen och om du trycker ytterligare på, har det ingen effekt.

5.4 Filtermeddelande

Filtervarningen påminner om att det är dags att byta eller rengöra kolfiltret och rengöra

fettfiltret. Filterindikatorn flyser i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

Återställ larmet genom att peka på ⚡3 sekunder.

Så här aktiverar eller avaktiverar du funktionen:

1. Slå på kontrollpanelen.
2. Kontrollera att symbolerna har blivit vita.
3. Aktivera funktionen genom att peka på i 3 sekunder.
   Om funktionen är avaktiverad blinkar filtersymbolen fem gånger.
4. Avaktivera funktionen genom att peka på i 3 sekunder.
   Om funktionen är inaktiverad lyser filterikonen i i 4 sekunder.

6. SKÖTSEL OCH RENGÖRING

6.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt. Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand. Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

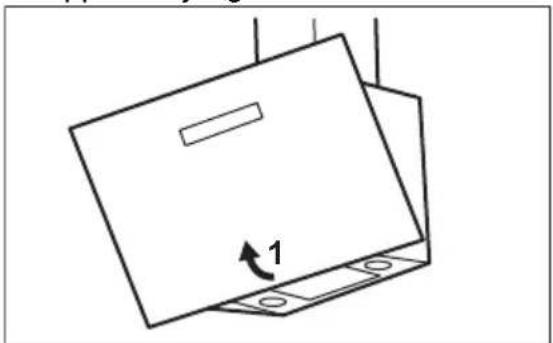

1. Öppna höljet genom att dra i det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1 2

1. Luta filtrets framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

i

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

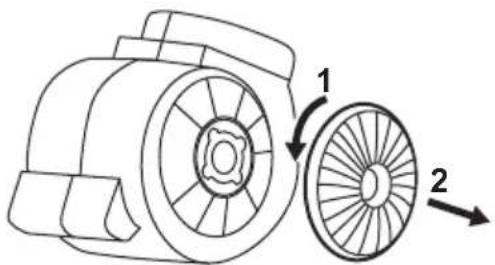

6.3 Byta kolfiltret

Kolfiltret måste bytas om filterlarmet är på.

i

Se filtermeddelandet i kapitel för daglig användning för mer information om funktion.

!

WARNING!

Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från maskinen.
   Se "Rengöring av fettfiltret" i det här kapitlet.
2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

6.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta på produkten. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.		Kontrollera att produkten är korrekt ansluten till strömförsörjningen.
Jag kan inte sätta på produkten. Säkringen har gått. Kontrollera om säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Under-håll och rengöring".
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte tillräcklig för ångorna.	Ändra motorns hastighet.
Indikatorn för filterlarmet påslagen.	Filterlarmet är påslaget. Fellfiltret måste rengöras eller så måste kol-filtret bytas eller rengöras.	Se Filtermeddelandet i kapitlet "Daglig användning".

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

AKLIMIZ SİZDE

5.4 Filtre bildirimi
