Produkttyp	Lövblåsare
Märke	Hitachi
Modell	RB 24E
Motorns slagvolym	23,9 cm³
Torrvikt	5,0 kg
Bränsletanksvolym	0,6 L
Bränsletyp	2-takts, 89 oktan blyfri bensin blandad med olja (25:1 till 50:1)
Tändstift	NGK BMR7A
Luftfilter	Oljat skumfilter
Ljudtrycksnivå (LpA)	81,0 dB(A) (ISO22868) / 68,0 dB(A) (ANSI)
Ljudeffektnivå (LwA)	101 dB(A) (uppmätt), 104 dB(A) (garanterad)
Vibrationsnivå	11,2 m/s² (ISO22867)
Tomgångsvarvtal	2800-3200 varv/min
Blåsarrörskonfigurationer	Rakt rör och fläktformat rör ingår
Chokesystem	Manuell chokeomkopplare (STÄNGD/DRIFT-lägen)
Bränsleprimningssystem	Bränsleprimningspump för kallstarter
Farthållare	Farthållarspak för konstant gaspådrag
Tändningsomkopplare	PÅ/AV-omkopplare
Säkerhetsfunktioner	Automatiskt motorstopp om dammskydd öppnas; ljuddämparskydd; handskydd
Underhåll	Dagligen: rengör utsida, kontrollera luftintag; Veckovis: rengör tändstift, luftfilter; Månadsvis: rengör bränslefilter; Kvartalsvis: rengör cylinderns fenor, fläkt, ljuddämpare (rekommenderas att utföras av återförsäljare)
Ingående tillbehör	Rakt rör, fläktformat rör, dammskydd, kombihylsnyckel
Tillvalsutrustning	Vakuumtillbehörssats (RB-HVA)
Garanti	Kontakta lokalt Hitachi servicecenter

Vanliga frågor - RB 24E HITACHI

Vilken typ av bränsle använder Hitachi RB 24E?

RB 24E använder en 2-takts bränsleblandning av 89 oktan blyfri bensin och högkvalitativ 2-taktsolja. Rekommenderat blandningsförhållande är mellan 25:1 och 50:1, eller enligt oljetillverkarens anvisning. Blanda alltid i en separat ren behållare och skaka ordentligt innan du fyller tanken.

Hur startar jag motorn när den är kall?

1. Ställ tändningsomkopplaren på PÅ. 2. Tryck på bränsleprimningspumpen flera gånger tills bränsle rinner genom returröret. 3. Stäng chokeomkopplaren (läge STÄNGD). 4. Dra i startsnöret kraftigt tills motorn försöker starta. 5. Återställ chokeomkopplaren till DRIFT (öppen) och dra igen. Låt motorn värmas upp i 2-3 minuter före användning.

Kan jag använda blåsaren utan rören monterade?

Nej. Blåsaren är konstruerad och justerad för att fungera med alla blåsrör monterade (rakt rör och fläktformat rör). Använd den aldrig utan dessa rör, eftersom det kan orsaka felaktig prestanda och säkerhetsrisker.

Vilken skyddsutrustning ska jag bära när jag använder denna lövblåsare?

Använd alltid ögonskydd (skyddsglasögon eller visir), hörselskydd, huvudskydd, tunga långbyxor, stövlar och handskar. Dammask rekommenderas. Bär inte lösa kläder eller smycken. Fäst långt hår ovanför axelhöjd.

Hur ofta ska jag rengöra luftfiltret?

Luftfiltret bör rengöras dagligen eller var 8:e driftstimme. Vid mycket dammiga förhållanden, rengör oftare. Tvätta skumelementet i flytande tvättmedel och vatten, krama torrt, mätta med 2-taktsolja och krama för att avlägsna överflödig olja. Byt filter om det är skadat eller inte kan rengöras ordentligt.

Vad är rätt tändstiftsgap för RB 24E?

Rätt elektrodgap är 0,6 mm. Använd ett NGK BMR7A tändstift. Rengör eller byt tändstift var 100:e drifttimme eller om elektroderna är kraftigt slitna.

Hur justerar jag tomgångsvarvtalet?

Vrid tomgångsjusteringsskruven (märkt T) medurs för att öka tomgångsvarvtalet, moturs för att minska. Standard tomgångsvarvtal är 2800-3200 varv/min. Se till att luftfiltret är rent före justering. För andra förgasningsjusteringar, kontakta ett auktoriserat Hitachi servicecenter.

Vad ska jag göra om motorn inte stannar när jag stänger av omkopplaren?

Om motorn inte stannar, ställ chokeomkopplaren i läge STÄNGD för att tvinga den att stanna. Låt sedan enheten inspekteras av ett auktoriserat Hitachi servicecenter innan omstart.

Kan jag använda denna blåsare inomhus?

Nej. Starta eller kör aldrig motorn inomhus i ett slutet rum eller byggnad. Avgaserna innehåller kolmonoxid, som kan vara dödlig. Använd alltid blåsaren utomhus i ett välventilerat område.

Hur ska jag förvara lövblåsaren långsiktigt?

Låt motorn svalna helt. Töm bränsletanken (helst efter varje användning) och förvara på en torr, välventilerad plats utom räckhåll för barn. Håll enheten utom räckhåll för barn och se till att motoromkopplaren är avstängd under förvaring eller transport.

BRUKSANVISNING RB 24E HITACHI

Symbolernas betydelse

OBSERVERA : En del redskap har inga symboler.

	Symboler⚠️ VARNINGMotoravgaser från denna produkt innehåller kemikalier som i staten Kalifornien klassificeras som orsakande cancer, fosterskador och andra fortplantningsskador.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.
	Visar chokens position. Den övre indikatorn visar att choken är stängd och den nedre visar att choken är helt öppen.
	WARNING⚠️ FARAHåll händerna borta från den roterande fläkten. Vid dammsugning måste utsugningsröret och dammpåsen sitta på plats. Vid utblåsning måste dammskyddet vara säkert monterat.
	VARNING⚠️ FARAHeta ytor: Ljuddämparen eller den katalytiska ljuddämparen och det omgivande höljet kan bli mycket heta. Håll dig alltid borta från avgasröret och ljuddämparen, i annat fall riskerar du allvarliga personskador.
	Håll alla barn, åskådare och medhjälpare på 15 m avständ från redskapet. Stäng omedelbart av motorn och någon kommer närmare.

nnehåll

Vad är vad 2

Varningar och säkerhetsinstruktioner 3

Tekniska data 4

Montering 5

Användning 5

Underhåll 6

Defekta delar

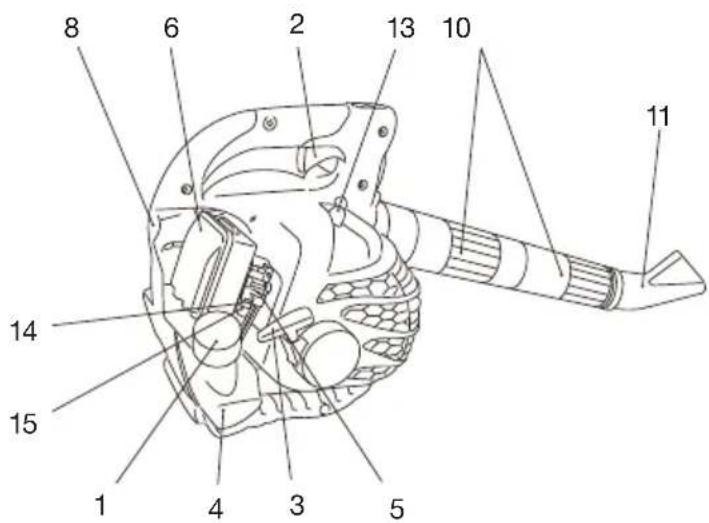

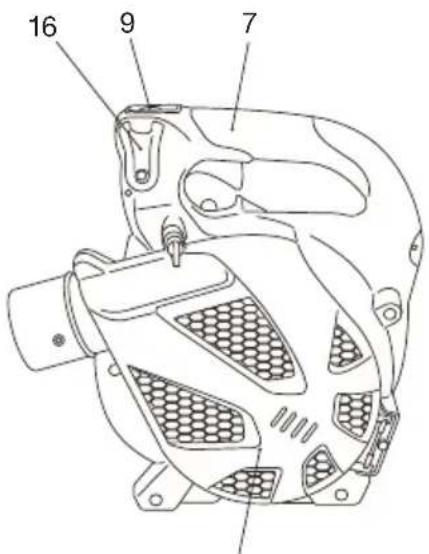

Vad är vad

Denna bruksanvisning täcker flera modeller, därför kan det finnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

1. Bränslepåfyllning
2. Gasreglage
3. Starthandtag
4. Bränsletank
5. Förgasare
6. Luftfilter
7. Handtag
8. Upphängningsögla
9. Tändomkopplare
10. Rakt rör
11. Rör med fläkt på spetsen
12. Dammskydd
13. Tändstift
14. Chokreglage
15. Handpumpens blåsa
16. Farthållarspak
17. Kombinationsnyckel
18. Bruksanvisning

8 6 2 13 10 11 14 15 1 4 3 5

16 9 7

12

Varningar och säkerhetsinstruktioner

Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

Användarens säkerhet

- VIKTIGT: Glöm inte att ta på dig dammfiltermasken när du arbetar.

- Använd alltid ansiktsskydd eller skyddsglasögon.

- Bär alltid kraftiga långbyxor, stövlar och handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd.

- Använd inte redskapen när du är trött, sjuk eller under påverkan av alkohol, droger eller mediciner.

- Låt aldrig ett barn eller en oerfaren person använda maskinen.

- Bär hörselskydd. Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem. Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.

- Använd ett huvudskydd.

- Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.

- Håll handtagen fria från olja och bränsle.

- Håll händeran borta ifrån den rörliga delen eller det uppvärmda området.

- Håll inte i blåsröret på apparaten.

- Vänta tills motorn stannat helt när du lägger ned apparaten efter frånslagning.

- När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Handarmvibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner.

WARNING

Antivibrationssystemet garanterar inte att du inte får handarmvibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillständ. Om något av ovanstående symptom uppstår sök omedelbart medicinsk hjälp.

WARNING

Om du använder en medicinskelektronisk/elektronisk apparat så som en pacemaker, rådgör med din läkare samt tillverkaren av apparaten innan användning av någon elektrisk utrustning.

Redskapets säkerhet

- Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Kontroller om det förekommer några bränsleläckage och se till att alla fästen är på plats och är ordentligt åtdragna.

- Byt ut delar som är spruckna, ytskadade eller skadade på annat sätt innan du använder redskapet.

- Se till att skyddsanordningen är ordentligt fastsatt.

- Låt inte någon stå i närheten vid justering av förgasaren.

- Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.

WARNING

Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

Bränslesäkerhet

OBSERVERA

- Töm tanken, innan verktyget läggs i lager. Detta är absolut nödvändigt, eftersom bränslet annars kan orsaka korrosion i förgasaren.

- Bränsle är mycket brandfarligt och kan orsaka allvarliga personskador vid inandning eller stänk på kroppen. Var alltid uppmärksam, när du hanterar bränsle. Se till, att det finns god ventilation vid hantering av bränsle inomhus.

• Blanda och hantera bränslet utomhus och på en plats där det inte finns någon risk för gnistor eller öppen eld.
• Använd kärl. Som är godkända för bränslehantering.
• Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet.
• Torka upp utspillt bränsle före start av motorn.
• Flytta redskapet minst 3 m från tankningsplatsen före start av motorn.
• Stanna motorn innan du tar av bränslepåfyllningslocket.
• Förvara redskapet och bränslet på ett ställe där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer, strömställare, värmepannor etc.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, var därför extra försiktig vid hantering och påfyllning av bränsle.

Säkerhet vid blåsarbete

• Använd motorverktyg endast under förnuftiga tidpunkter-inte tidigt på morgonen eller sent på kvällen, då människor kan bli störda. Följ de tider som gäller enligt lokal ordningsstadga. Vanligtvis rekommenderad användningstid är måndag-lördag kl. 09.00-17.00.
• Rikta aldrig den utgående luftströmmen mot andra, närvarande personer. Låt ingen komma i närheten av arbetsområdet. Var noga med att inte rikta den utgående luftströmmen mot glasrutor, bilar och liknande.
• Akta dig för ojämna gångstigar, hål i marken och/eller andra hinder, när du arbetar med detta verktyg.
• Glöm inte att ta nödvändiga försiktighetsåtgärder som t. ex. att stanna motorn, när du måste lämna verktyget obevakat.
• Kör aldring verktyget utan skyddsdelar som t. ex. skyddskåpor och blåsrör påmonterade (om verktyget är utrustat med skyddsdelar).
• Använd krattor och kvastar för att lossa skräp, innan du blåser.
• Håll alla barn, djur och åskådare på minst 15 meters avständ från redskapet vid arbete. Stanna omedelbart motorn, om någon kommer i närheten.
• Håll alltid redskapet på högra sidan av kroppen. (ENDAST handhållen lövblåsare.)
• Se till att du står stadigt och med god balans. Sträck dig aldrig för att öka räckvidden.
• Håll alla kroppsdelar och tillsatsdelar för klippning borta från ljuddämparen.
• Ha alltid en första-hjälpen-väska till hands, när du använder elektrisk utrustning.
• Starta eller använd aldrig motorn inuti slutna rum eller byggnader och/eller i närheten av antändbara vätskor. Inandning av avgaser kan vara dödligt.

Skötselsäkerhet

• Underhåll redskapet enligt rekommenderat förfarande.
• Ta bort tändstiften innan utförande av underhållsarbeten med undantag från förgasarjusteringar.
• Låt inte någon stå i närheten vid justering av förgasaren.
• Använd endast HITACHI:s original reservdelar av de typer som tillverkaren rekommenderar..

VIKTIGT

Montera aldrig isär starchandtaget. Det finns risk för att rekylfjädern orsakar kroppsskada.

Transport och förvaring

• Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.
• Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport i ett fordon.
• Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
• Förvara redskapet oåtkomligt för barn.
• Rengör och underhåll apparaten noggrant och förvara den på en torr plats.
• Se till att startknappen är avslagen vid transport eller förvaring.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta auktoriserad Hitachi serviceverkstad om du behöver hjälp.

Tekniska data

MODELL	RB24E
Motorstorlek (m )	23.9
Tändstift	NGK BMR7A
Luftfilter	Oljat skumfiltersystem
Torrvikt (kg)	5.0
Bränsletank ( )	0.6
Ljudtrycksnivå LpA (dB (A))enligt ISO22868	81.0
Ljudtrycksnivå LpA (dB (A))enligt ANSI	68.0
Osäkerhet	0.6
ljudeffektnivå LwA (dB (A))enligt ISO22868	101
ljudeffektnivå LwA (dB (A))enligt 2000/14/EC
Uppmätt	101
Garanterad	104
Vibrationsnivå (m/s ^2 )enligt ISO22867	11.2
Osäkerhet (m/s ^2 )	1.5

OBSERVERA : Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning: 1/7 tomgång, 6/7 körning. * Rätt till ändringar förbehålls.

Montering

WARNING

Kontrollera före montering att motorn är avslagen, står still och inte är het.

Blåsrör för verktygsstommen (Fig. 1)

Kontrollera verktygsstommen och tillbehören.

Koppla ordentligt ihop det raka röret (1) och annat (andra) rör. Bring spåret (2) i linje med det raka röret med den utskjutande delen riktad mot blåskåpan (eller annat rör) och skjut röret för att koppla det med blåskåpan (eller annat rör). Vrid blåsröret i urvisarriktning för att fixera det.

Montera röret med fläkten på det raka röret (Fig. 2)

- Passa ihop jacket (2) på blåsmunstycket (4) och klacken (3) på det andra raka röret (1), och vrid fläktmunstycket på plats.

OBSERVERA (valfritt tillbehör till)

En dammsugarenhet, vilken omvandlar handgreppsutblåsaren till en dammsugare (liksom på ), finns att köpa som extra tillbehör. För installation se manualen för "valfri utrustning (RB-HVA).

O B S : Säkerhetsanordning

Om du försöker att öppna dammkåpan (5), medan maskinen är i gång, stannar motorn automatiskt (Fig. 3).

Försök aldrig att öppna dammkåpan (5), så länge maskinen är i gång, ej heller med denna anordning, i annat fall riskerar du allvarliga personskador.

Användning

Bränsle (Bild 4)

! WARNING

• Denna apparat är försedd med en tvåtaktsmotor. och skall därför köras på oljeblandad bensin.
  Se till att ventilationen är tillfredsställande vid tankning eller hantering av bränslet.
• Bränsle är mycket lättantändligt och kan orsaka allvarliga personskador vid inandning eller stänk på kroppen. Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus.

Bränsle

• Använd alltid 89-oktanig blyfri bensin.
• Använd tvåtaktsolja eller en blandning mellan 25:1 och 50:1, angående mängd se uppgift på oljefl askan eller fråga en auktoriserad Hitachi serviceverkstad.
• Om originalolja inte finns använd en olja av hög kvalitet med tillsats av ett antioxidationsmedel och uttrycklig märkning för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer).
• Använd aldrig motorolja (10 W/30) eller spillolja.
• Blanda alltid bensin och olja i en separat ren behållare.

Börja alltid med att fylla i halva bensinmängden.

Häll därefter i hela mängden olja. Blanda (skaka) blandningen. Häll sedan i återstående mängd bensin.

Blanda (skaka) blandningen ordentligt innan blandningen hålls i bränsletanken.

Bränsfepáfyllning

! WARNING

• Stäng alltid av motorn och låt den svalna några minuter innan du fyller på bränsle.
• Öppna bränsletankens lock långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.
• Dra åt tanklocket ordentligt efter tankning.
• Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn.

• Rökning och / eller öppen eld och gnistor i närheten av bränsle är förbjudna under påfyllning av bränsle.

• Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.

• Kontrollera noggrant eventuella bränsleläckage efter påfyllning.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren.

Start av en kall motor

VIKTIGT

Starta inte, om röret och dammlocket är igensatta av underlaget eller något annat föremål.

1. Skjut stoppknappen (6) i ON-läge. (Fig. 5)
   *Pumpa på handpumpens blåsa (7) tills bränslet strömmar in i blåsan eller returledningen (8). (Fig. 6)
2. Skjut chokereglaget till stängt läge CLOSED. (Fig. 7)
3. Drag kraftigt i starchandtaget. Håll stadigt i handtaget.! (Fig. 8)
4. När motorn visar tecken till att starta, öppna chokereglaget och drag återigen kraftigt i starchandtaget.

WARNING

• Starta eller använd motorn aldrig i slutna rum eller byggnader eller i närheten av antändbar vätska. Att andas in avgaser innebär livsfara.
• Låt inte linan hoppa tillbaka, och håll alltid stadigt i redskapet.

ANMÄRKNING

Om motorn inte startar så upprepa momenten 2-4.

1. Glöm inte att varmköra motorn i 2-3 minuter innan den belastas.

Använd endast punkt 1 och 3 i startproceduren för en kall motor. Använd samma startprocedur som för kall motor, om motorn inte vill starta.

Manövrering av blåsapparaten (Fig. 9)

• Kör maskinen med låg fart för att blåsa upp löv och torrt gräs.
• Medelfart lämpar sig bäst vid bortblåsning av våta löv och vätt gräs.
• Kör maskinen med hög fart för att blåsa upp grus, smuts och liknande.

WARNING

• Blås inte ut luften mot människor eller djur.
• Maskinen får endast köras i välventilerade områden.
• Sätt aldrig ihop eller plocka isär redskapet, så länge motorn är i gång, eftersom det skulle orsaka allvarliga personskador.
• Rör aldrig vid ljuddämparen, tändstiftet eller andra metalldelar, medan motorn är i gång eller omedelbart efter det motorn har stängts av.

VIKTIGT

Denna blåsapparat är konstruerad och inställd under förutsattning att samtliga rör (se sidan 1) är påmonterade vid användning. Maskinen får aldrig användas utan det raka röret och blåsmunstycket.

OBSERVERA

Stanna motorn omedelbart om du hör nagot konstigt ljud eller känner konstiga vibrationer. Kontrollera om någon fläkt eller något rör har blockeråts. Ta i så fall bort det som blockerar och kontrollera om nagon skada uppstatt.

Sänk först motorns varvtal och låt den gå på tomgång i några minuter. Slå därefter av motorn med strömbrytaren.

VIKTIGT

Om motorn inte stannar, Den kan inte tvingas att stanna genom att sätta chokespaken på STÄNGD.

Låt en auktoriserad Hitachi-serviceverkstad reparera motorn, innan den startas igen.

Underhåll

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.

I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken görs en grundläggande justering av förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet:

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfi ltret är rent. Om justering är nödvändig stäng genom att vrida tomgångsskruven IDLE (T) (medurs) för att öka motorvarvtalet, öppna (moturs) för att minska motorvarvtalet. Standardvarvtalet vid tomgång är 2800-3200 varv/minut.

VIKTIGT

Justeringen måste göras enligt ovanstående anvisningar när justeringen UTFÖRS eller när motorn har SKADATS på grund av felaktig justering.

OBSERVERA

På en del modeller som säljs i områden med stränga regler för avgasutsläpp kan högt eller lågt varvtal på förgasare inte justeras. Sådan justering kan medföra att motorn öppnas utanför gränsen för tillåtna utsläpp. För dessa modeller är inställning av tomgångsvarvtal den enda justering som kan göras.

VI REKOMMENDERAR:

JUSTERING AV FÖRGASAREN FÅR ENDAST UTFÖRAS AV BEHÖRIG OCH ERFAREN PERSONAL ELLER NOGGRANT INSTRUERADE PERSONER, I ANNAT FALL BÖR FÖRGASAREN LÄMNAS IN TILL auktoriserad Hitachi serviceverkstad.

Luftfilter (Fig. 12)

Luftfiltret måste vara rent för att undvika:

• Felaktig förgasarfunktion.

- Startsvårigheter.

- Effektsänkning.

- Onödigt slitage av motorn.

- Onormalt hög bränsleförbrukning.

Avlägsna skyddskåpan för luftrengöring genom att trycka fram och tillbaka tungan som sitter överst på skyddskåpan. (Fig. 12)

Rengör luftrenarfiltret dagligen eller efter varje åtta timmars arbete. Det rekommenderas att luftfiltret rengörs oftare när maskinen har använts i dammiga förhållanden. Tvätta luftfiltret i tvålläsning. Kläm på filtret för att få bort smutsen. Torka filtret med en torra trasa tills filtret är helt torrt. Behandla elementet med 2-takts-olja. Kläm på filtret så att oljan sprids. Kläm ur överflödsoljan. Montera filtret och stäng locket. (Fig. 13)

Ett luftfilter som har används länge kan inte rengöras helt och hålet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat fi liter måste alltid bytas ut.

Bränslefilter (Fig. 14)

Tappa av bränslet helt ur bränsletanken och drag ut kabeln för bränslefiltet från tanken. Drag också ut filterelementet ur hållarenheten och skölj elementet i varmt vatten med tvättmedel i. Skölj elementet noggrant, så att inget spår av tvättmedlet finns kvar därpå. Kläm ur vatten, men vrid aldrig elementet. Torka sedan elementet i luften.

OBSERVERA

Om filtret är hårt på grund av damm och smuts, skall det bytas ut.

Tändstift (Bild 15)

Tändstiftet påverkas av:

• Felaktig förgasarinställning

- Felaktig bränsleblandning (för mycket olja i bensinen)

- Smutsigt luftfilter

- Svåra arbetsförhållande (t.ex. kyla)

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avstånd är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta en auktoriserad Hitachi serviceverkstad.

Daglig tillsyn

• Rengör maskinen utvändigt.
• Kontrollera att luftintaget vid startapparaten inte är igensatt.
• Kontrollera dammskyddet avseende eventuella skador och sprickbildning. Byt dammskyddet, om det är skadat.
• Kontrollera att samtliga skruvar och muttrar är åtdragna.

Veckotillsyn

• Kontrollera startapparaten, speciellt startsnöret.
  • Rengör tändstiftet utvändigt.
• Demontera tändstiftet och kontrollera elektrodavständet.
  Justera det till 0.6 mm eller byt tändstift.
• Rengör luftfiltret.

Månadstillsyn

• Rengör bränsletanken med bensin och rengör bränslefiltret.
• Rengör förgasaren utvändigt och utrymmet runt den.

Kvartalsunderhåll

• Rengör kylflänsarna på cylindern.
• Rengör fläkten och utrymmet runt den.
• Rengör ljuddämparen från sot.

VIKTIGT

Rengöring av cylinderflänsar och avgasskydd måste utföras av en auktoriserad Hitachi serviceverkstad.

OBSERVERA

Vid beställning av reservdelar hos närmaste återförsäljare bör artikelnumret i reservdelslistan i denna bruksanvisning anges.
