RB 24E - Løvblåser HITACHI - Gratis bruksanvisning og manual

Produkttype	Løvblåser
Merke	Hitachi
Modell	RB 24E
Motorens slagvolum	23,9 cc
Tørrvekt	5,0 kg
Drivstofftankens kapasitet	0,6 L
Drivstofftype	2-takts, 89 oktan blyfri bensin blandet med olje (25:1 til 50:1)
Tennplugg	NGK BMR7A
Luftfilter	Oljet skumfilter
Lydtrykknivå (LpA)	81,0 dB(A) (ISO22868) / 68,0 dB(A) (ANSI)
Lydeffektnivå (LwA)	101 dB(A) (målt), 104 dB(A) (garantert)
Vibrasjonsnivå	11,2 m/s² (ISO22867)
Tomgangshastighet	2800–3200 o/min
Blåserørskonfigurasjoner	Rett rør og vifterør inkludert
Chokesystem	Manuell spjeldspak (CLOSED/RUN-posisjoner)
Prime-system	Primerblære for kaldstart
Cruisekontroll	Cruise-spak for konstant gass
Tenningsbryter	AV/PÅ-bryter
Sikkerhetsfunksjoner	Automatisk motorstopp hvis støvdeksel åpnes; lyddemperbeskyttelse; håndtaksbeskyttelse
Vedlikehold	Daglig: rengjør utsiden, kontroller luftinntak; Ukentlig: rengjør tennplugg, luftfilter; Månedlig: rengjør drivstoffilter; Kvartalsvis: rengjør sylinderfinner, vifte, lyddemper (forhandler anbefalt)
Inkluderte tilbehør	Rett rør, vifterør, støvdeksel, kombinasjonsnøkkel
Valgfritt tilbehør	Vakuumtilbehørssett (RB-HVA)
Garanti	Kontakt lokalt Hitachi servicesenter

Ofte stilte spørsmål - RB 24E HITACHI

Hvilken type drivstoff bruker Hitachi RB 24E?

RB 24E bruker en 2-takts drivstoffblanding av 89 oktan blyfri bensin og høykvalitets 2-takts olje. Anbefalt blandingsforhold er mellom 25:1 og 50:1, eller som spesifisert av oljeprodusenten. Bland alltid i en separat ren beholder og rist grundig før du fyller tanken.

Hvordan starter jeg motoren når den er kald?

1. Sett tenningsbryteren til PÅ. 2. Trykk på primerblæren flere ganger til drivstoffet strømmer gjennom returrøret. 3. Lukk chokespaken (CLOSED-posisjon). 4. Trekk i startsnoren raskt til motoren prøver å starte. 5. Sett chokespaken til RUN (åpen) og trekk igjen. La motoren varme opp i 2–3 minutter før bruk.

Kan jeg bruke blåseren uten rørene montert?

Nei. Blåseren er designet og justert for å fungere med alle blåserør montert (rett rør og vifterør). Bruk den aldri uten disse rørene, da det kan føre til feil ytelse og sikkerhetsfarer.

Hvilket sikkerhetsutstyr bør jeg bruke når jeg bruker denne løvblåseren?

Bruk alltid øyebeskyttelse (sikkerhetsbriller eller ansiktsskjerm), hørselsvern, hodebeskyttelse, tunge lange bukser, støvler og hansker. En støvmaske anbefales. Ikke bruk løse klær eller smykker. Fest langt hår over skulderlengde.

Hvor ofte bør jeg rengjøre luftfilteret?

Luftfilteret bør rengjøres daglig eller hver 8. driftstime. I svært støvete forhold, rengjør oftere. Vask skumelementet i flytende vaskemiddel og vann, klem tørt, mett med 2-takts olje, og klem for å fjerne overflødig olje. Bytt filteret hvis det er skadet eller ikke kan rengjøres ordentlig.

Hva er riktig tennplugggap for RB 24E?

Riktig elektrodeavstand er 0,6 mm. Bruk en NGK BMR7A tennplugg. Rengjør eller skift tennpluggen hver 100. driftstime eller hvis elektrodene er sterkt erodert.

Hvordan justerer jeg tomgangshastigheten?

Drei tomgangshastighetsjusteringsskruen (merket T) med klokken for å øke tomgangshastigheten, mot klokken for å redusere. Standard tomgangshastighet er 2800–3200 o/min. Sørg for at luftfilteret er rent før justering. For andre forgasserjusteringer, kontakt et autorisert Hitachi servicesenter.

Hva skal jeg gjøre hvis motoren ikke stopper når jeg slår av bryteren?

Hvis motoren ikke stopper, sett chokespaken til CLOSED-posisjon for å tvinge den til å stoppe. Få deretter enheten inspisert av et autorisert Hitachi servicesenter før du starter på nytt.

Kan jeg bruke denne blåseren innendørs?

Nei. Start eller kjør aldri motoren inne i et lukket rom eller bygning. Eksosgasser inneholder karbonmonoksid, som kan være dødelig. Bruk alltid blåseren utendørs i et godt ventilert område.

Hvordan bør jeg oppbevare løvblåseren over lengre tid?

La motoren avkjøles helt. Tøm drivstofftanken (helst etter hver bruk) og oppbevar på et tørt, godt ventilert sted utilgjengelig for barn. Hold enheten utenfor rekkevidde for barn og sørg for at motor bryteren er av under oppbevaring eller transport.

BRUKSANVISNING RB 24E HITACHI

Stopp av motorn (Fig. 10)

Rengöring av luftfilter

Transport og opbevaring

Inspicer hovedhuset og tilbehør. Tilslut det lige rør (1) og andre rør sikkert.

Hvis motoren ikke starter, gentag procedurerne fra 2 til 4.

Luftfilteret skal renses for snavs og støv for at undgå:

Vedligeholdelsesplan

Daglig vedligeholdelse

Ugentlig vedligeholdelse

Månedlig vedligeholdelse

MERK : Enkelte modeller er ikke utstyrt med disse symbolene.

	Symboler⚠ ADVARSEL Avgassene fra dette produktet inneholder kjemikalier som staten California har klassifisert som kreftfremkallende, arvestoff skadelige og reproduksjonsskadelige.
	Det er viktig at du leser igjennom, forstår og overholder alle sikkerhetstiltak og advarsler. Uforsiktig eller feil bruk av dette produktet kan forårsake alvorlige personskader eller dødsfall.
	Les igjennom, forstå og følg alle advarsler og instruksjoner som er oppgitt i denne bruksanvisningen og på produktet.
	Bruk alltid vernebriller, vernehjelm og hørselsvern når du bruker dette produktet.
	Forklarer chokens posisjon. Det øvre tegnet viser stengt choke, det nedre helt åpen choke.
	ADVARSEL⚠ FAREHold hendene borte fra den roterende viften. For å suge må vakuumrøret og posen være på plass. For å blåse må støvbeskyttelsen være montert på en sikker måte.
	ADVARSEL⚠ FAREVarm overflate: Lyddemperen eller katalysatordemperen med tilhørende deksler kan bli meget varme.Hold alltid god avstand til eksosutslipp- og lyddemperområdet, ellers kan det oppstå alvorlig personskade.
	Hold alle barn, tilskuere og medhjelpere 15 m unna maskinen. Hvis noen nærmer seg deg mens maskinen er i gang, stopp den øyeblikkelig.

Innhold

Hva er hva 2

Advarsler og sikkerhetsinstruksjoner 3

Spesifikasjoner 4

Montering 5

Bruk 5

Vedlikehold 6

Deleoversikt

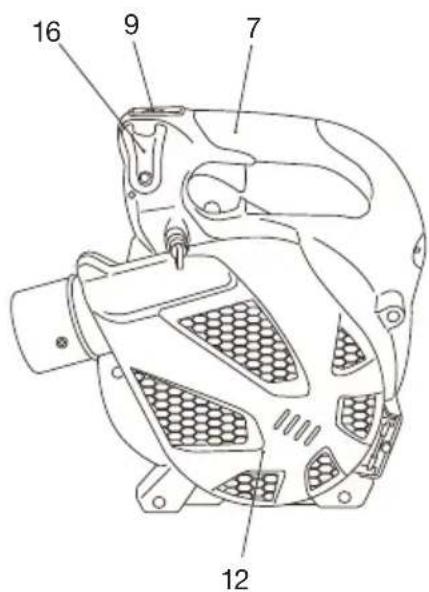

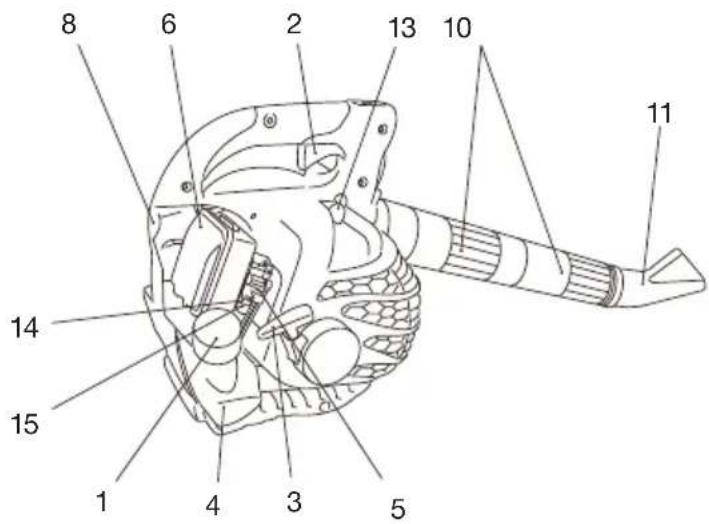

Hva er hva

Fordi denne bruksanvisningen gjelder for flere modeller, kan det være at produktet som er avbildet varierer noe fra din egen modell. Følg instruksjonene som gjelder for din modell.

1. Brennstoffdeksel
2. Gasshåndtak
3. Starthåndtak
4. Brennstofftank
5. Forgasser
6. Luftfilter
7. Håndtak
8. Opphengningsløkke
9. Tenningsbryter
10. Rett rør
11. Rør med vifte
12. Støvbeskyttelse
13. Tennplugg
14. Wireklammer
15. Gasshåndtak
16. Hastighetsinnstillingshåndtak
17. Kombinøkkel
18. Bruksanvisning

Advarsler og sikkerhetsinstruksjoner

Vær spesielt oppmerksom på informasjon som er merket med følgende uttrykk:

ADVARSEL

Indikerer stor fare for alvorlige personskader eller dødsfall dersom instruksjonene ikke følges.

FORSIKTIG

Indikerer mulighet for person- eller utstyrsskade dersom instruksjonene ikke følges.

MERK

Nyttig informasjon for riktig funksjon og bruk.

Personlig sikkerhet

• VIKTIG : Bruk en maske med støvfilter under bruk av maskinen.
• Bruk alltid ansiktsvern (visir) eller vernebriller.
• Ha alltid på deg tykke langbukser, støvler og hansker. Ikke ha på deg løstsittende tøy, smykker, shorts, sandaler eller gå barbeint når du bruker gresstrimmeren. Sett opp håret slik at det ikke rekker nedenfor skulderhøyde.
• Bruk aldri gresstrimmeren hvis du er trøtt, syk eller påvirket av alkohol, rusmidler eller medikamenter.
• La aldri barn eller personer uten riktig opplæring og erfaring bruke gresstrimmeren.
• Bruk hørselsvern. Vær oppmerksom på omgivelsene dine. Vær oppmerksom på eventuelle tilskuere som signaliserer om et problem. Fjern sikkerhetsutstyr straks etter at motoren er slått av.
• Bruk vernehjelm.
• Du må aldri starte eller kjøre motoren inne i et lukket rom eller en bygning. Innånding av eksosgass kan være dødelig.
• Hold håndtakene frie for olje og drivstoff
• Hold hendene borte fra bevegelige deler og varme områder.
• Ikke grip etter eller hold i enheten med blåserøret.
• Når enheten er slått av, vær sikker på at motoren har stoppet helt før enheten settes ned.
• Det er viktig at du tar jevnlige pauser ved lengre tids bruk, for å unngå at fingrene blir følelsesløse pga. vibrasjonene fra gresstrimmeren.

ADVARSEL

Antivibrasjonssystemer garanterer ikke at du vil unngå følelseslose fingre eller senebetennelse. Du må derfor undersøke hendene og fingrene dine nøye hvis du bruker gresstrimmeren ofte. Ta kontakt med legen din umiddelbart dersom du opplever noen av de ovennevnte symptomene.

ADVARSEL

Hvis du bruker elektrisk/elektronisk medisinsk utstyr, som f.eks. en pacemaker, må du rådføre deg med legen din samt produsenten av det medisinske utstyret før du bruker noen form for motordrevet utstyr.

Maskinsikkerhet

• Kontroller alle delene på gresstrimmeren før hver bruk. Bytt ut deler som eventuelt er skadet. Kontroller at gresstrimmeren ikke har drivstoffl ekkasje, samt at alle skruer sitter som de skal og er strammet forsvarlig.
• Bytt ut deler som er revnet, sprukket eller skadet på noen måte før du bruker gresstrimmeren.
• Kontroller at vernedekslet er riktig montert og forsvarlig festet.
• Ikke la andre personer stå i nærheten när du justerer forgasseren.
• Bruk kun tilbehør som er anbefalt av produsenten for denne gresstrimmeren.

ADVARSEL

Du må aldri foreta noen form for endringer til gresstrimmeren. Ikke bruk gresstrimmeren til andre formål enn det den er beregnet til.

Brennstoffsikkerhet

MERK

• Tøm bensintanken før verktøyet settes bort for lagring. Dette er absolutt nødvendig ellers kan brennstoffet ruste og skade forgasseren.

• Drivstoff er meget brannfarlig og det kan føre til alvorlig personskade å innånde damper eller å søle drivstoff på kroppen. Vær alltid forsiktig når drivstoff håndteres. Sørg alltid for god ventilasjon når drivstoff håndteres innendørs.

• Bland og fyll brennstoff utendørs på et sted der det ikke finnes gnister eller flammer.

• Bruk en kanne som er godkjent for brennstoff.
• Ikke røyk eller tillat røyking nær brennstoffet eller enheten/ maskinen eller när maskinen er i bruk.
• Tørk opp alt søl av brennstoff før motoren startes.
• Flytt deg minst 3 meter fra stedet der brennstoffet ble fylt på før motoren startes.
• Stopp motoren før brennstoffdekselet fjernes.
• Lagre enheten/maskinen og brennstoffet i et område der brennstoffavdunsting ikke kan nå fram til gnister eller åpen flamme som f.eks. vannvarmere, elektriske motorer og brytere, ovner etc.

ADVARSEL

Drivstoff er lettantennelig, eksplosivt og farlig å innånde. Vær derfor ekstra forsiktig når du håndterer eller fyller drivstoff.

Sikkerhet ved blåsing

• Bruk maskinelt utstyr kun i tidsrom som kan aksepteres, ikke tidlig om morgenen eller sent på kvelden, når folk kan bli forstyrret. Overhold tidene i de lokale forskriftene. Vanligvis er arbeid mellom kl. 09.00 og 17.00, fra mandag til lørdag, tilrådelig.
• Ikke vend luftutkastet mot tilskuere eller tillat noen å komme i nærheten av arbeidsområdet. Vær forsiktig med hvor luftutkastet rettes, unngå glass, innhegning, biler etc.
• Vær oppmerksom på ujevne fortau, hull i bakken eller andre ustabile forhold under bruk av enheten/maskinen.
• Ta alle mulige forholdsregler när verktöyet forlates uten tilsyn, som f. eks. å slå av motoren.
• Ikke bruk enheten/maskinen uten at beskyttelse, utblåsingsrør eller andre beskyttelsesinnretninger er montert. (Hvis slik utstyrt.)
• Bruk en rake eller en feiekost for å fjerne rusk før blåsing.
• Hold andre, inkludert barn, dyr, tilskuere og hjelpere, utenfor en faresone på 15 m. Stopp maskinen øyeblikkelig hvis noen nærmer seg.
• Hold alltid maskinen på høyre side av kroppen. (KUN håndholdte blåsere.)
• Stå støtt og godt balansert. Ikke strekk deg for langt.
• Hold alle deler av kroppen borte fra lyddemperen.
• Ha alltid med deg förstehjelpsutstyr när du skal bruke motordrevet utstyr.
• Du må aldri starte eller kjøre motoren inne i et lukket rom eller en bygning og/eller i nærheten av lettantennelige væsker. Innånding av eksosgass kan være dødelig.

Vedlikeholdssikkerhet

• Vedlikehold gresstrimmeren i henhold til de anbefalte fremgangsmåtene.
• Koble fra tennpluggen før du begynner vedlikeholdsarbeidet, unntatt när du justerer forgasseren.
• Ikke la andre personer stå i nærheten när du justerer forgasseren.
• Bruk kun originale HITACHI-reservedeler som er anbefalt av produsenten.

FORSIKTIG

Ikke ta fra hverandre startsnoren. Du kan pådra deg personskade fra fjæren i startsnoren.

Transport og lagring

• Bær gresstrimmeren med motoren slått av og lyddemperen vendt bort fra kroppen.
• La motoren kjøles ned, tøm drivstoff tanken og sikre gresstrimmeren før den oppbevares eller transporteres i et kjøretøy.
• Tøm drivstoff tanken før du setter bort gresstrimmeren til oppbevaring. Vi anbefaler at du tømmer drivstoff tanken hver gang du har brukt gresstrimmeren. Hvis det fi nnes drivstoff i tanken, må gresstrimmeren oppbevares slik at drivstoff et ikke lekker ut.
• Oppbevar alltid gresstrimmeren utilgjengelig for barn.
• Rengjør og vedlikehold gresstrimmeren nøye, og oppbevar den på et tørt sted.
• Pass på at motoren er slått av när gresstrimmeren skal transporteres eller oppbevares.

Vær forsiktig og bruk sunn fornuft hvis det oppstår situasjoner som ikke er beskrevet i denne brukerveiledningen. Ta kontakt med din Hitachi-godkjent servicesenter dersom du trenger hjelp.

Spesifikasjoner

MODELL	RB24E
Motorstørrelse (m )	23.9
Tennplugg	NGK BMR7A
Luftfilter	Skumgummi oljefiltersystem
Vekt uten brennstoff og olje (kg)	5.0
Kapasitet for drivstoff tank ( )	0.6
Lydtrykknivå LpA (dB (A)) iflg ISO22868	81.0
Lydtrykknivå LpA (dB (A)) iflg ANSI	68.0
Usikkerhet	0.6
lydeffektnivå LwA (dB (A)) iflg ISO22868	101
lydeffektnivå LwA (dB (A)) iflg 2000/14/EC
Målt	101
Garantert	104
Vibrasjonsnivå (m/s ^2 ) iflg ISO22867	11.2
Usikkerhet (m/s ^2 )	1.5

MERK : Et tilsvarende støy/vibrasjonsnivå er kalkulert som den tidsveide totale energien for støy-/vibrasjonsnivåer under forskjellige arbeidsforhold, med følgende tidsfordeling: 1/7 tomgang, 6/7 full hastighet.
* Alle data kan endres uten varsel.

Montering

ADVARSEL

Vær sikker på at motoren før montering er slått av/stoppet og ikke er varm.

Blåserør til hovedkroppen (Fig. 1)

Undersøk hovedkroppen og tilbehøret. Monter rett rør (1) og andre rør på en sikker måte.

Rett inn sporet (2) i rett rør med beskyttelsen (3) på blåserhuset (eller annet rør) og skyv røret på blåserhuset (eller annet rør).

Roter røret mot klokken for å låse det på plass.

Viftehoderør til rett rør (Fig. 2)

- Innrett sporet (2) på viftehoderøret (4) med utkragingen (3) på det andre rette røret (1) og roter viftehode på plass.

MERK (etter ønske)

Sugetilbehør tilbys som valgfritt sett, som omformer den håndholdte blåseren til en støvsuger.

For montering se håndboken for "valgfritt sett" (RB-HVA).

MERK: Sikkerhetsinnretning

Hvis du prøver å åpne støvdekselet (5) mens motoren går, stopper motoren automatisk (Fig. 3)

Men prøv aldri å åpne støvdekselet (5) mens motoren går, selv med denne innretningen, ellers kan det oppstå alvorlig personskade.

Bruk

Brennstoff (Fig. 4)

ADVARSEL

- Denne enheten er utstyrt med en totakt motor. Motoren må alltid kjøres på en blanding av bensin og olje. Sørg for god ventilasjon ved fylling og håndtering av brennstoff.

- Drivstoff er svært brannfarlig og du kan pådra deg alvorlige personskader dersom du innånder drivstoff damp eller söler drivstoff på huden. Vær alltid forsiktig når du håndterer drivstoff. Sørg alltid for god ventilasjon når du håndterer drivstoff innendørs.

Drivstoff

• Bruk alltid blyfri bensin merket med 89 oktan.
• Bruk ekte totaktsolje eller en blanding på 25:1 til 50:1. Vennligst se blandingsforholdene som er oppgitt på oljebeholderen, eller kontakt en Hitachi-godkjent servicesenter.
• Hvis ekte totaktsolje ikke er tilgjengelig, må du bruke en kvalitetsolje som er tilsatt antioksidant som uttrykkelig er merket for luftkjølte totaktsmotorer. Bruk (JASO-OLJE MED FCKVALITET eller ISO EGC-KVALITET). Ikke bruk BIA- eller TCWblandingsoljer (totaktsolje av vannavkjølingstype).
• Bruk aldri helårsolje (10 W/30) eller spillolje.
• Bland alltid drivstoff og olje i en separat, ren beholder.

Start alltid med å helle halvparten av bensinen som skal brukes i en beholder.

Fyll deretter på hele mengden med olje. Bland (rist) bensin/oljeblandingen. Fyll på resten av bensinen.

Bland (rist) bensin/oljeblandingen godt før du fyller den i motorsagens drivstoff tank.

Fylle på drivstoff

ADVARSEL

• Skru alltid av motoren og la den kjøle ned noen minutter før bensintanken fylles igjen.
• Åpne drivstoff tanken forsiktig när du fyller på drivstoff, slik at et eventuelt overtrykk kan slippe ut.
• Skru tanklokket godt til etter påfylling av drivstoff.
• Flytt motorsagen minst 3 meter fra stedet hvor du fylte drivstoff før du starter motoren.

• Ikke røyk og/eller bruk åpen ild eller gnister nær drivstoff under håndtering eller fylling av drivstoff.

• Hvis du søler drivstoff på tøyet ditt, må du vaske det bort med såpe umiddelbart.

• Kontroller for drivstoffl ekkasje etter hver påfylling av drivstoff.

Før du fyller på drivstoff, må du rengjøre området rund tanklokket nøye for å forhindre at smuss faller ned i tanken. Pass på at drivstoff et er godt blandet ved å riste beholderen før du fyller på drivstoff.

Start av kald motor

FORSIKTIG

Ikke start hvis røret eller støvdekselet er tilstoppet med jord eller annet materiale.

1. Sett tenningsbryteren (6) i posisjon ON (PÅ). (Fig. 5)
   * Trykk på sugepumpeboblen (7) flere ganger slik at brennstoff flyter gjennom boblen eller returrøret. (Fig. 6)
2. Sett chokehendelen til CLOSED (lukket) posisjon. (Fig. 7)
3. Trekk raskt i rekylstarteren, mens man passer på å holde et grep om håndtaket og ikke tillater det å slå tilbake. (Fig. 8)
4. Når du hører at motoren ønsker å starte returneres chokehendelen til posisjon RUN (KJ∅R) (åpen). Trekk så raskt i rekylstarteren igjen.

ADVARSEL

• Aldri start eller kjør motoren inne i et lukket rom eller en bygning og/eller i nærheten av brennbare materialer. Innånding av eksosgass kan være dødelig.
• Ikke tillat repet å dra seg tilbake og hold enheten alltid godt fast.

MERK

Hvis motoren ikke starter gjentas punktene 2 til 4.

1. La motoren få 2-3 minutter oppvarming etter at motoren har startet før den utsettes for belastning.

Start av varm motor

Bruk kun startprosedyrene 1 og 3 for kald motor.

Hvis motoren ikke starter, følges samme startprosedyre som for kald motor.

Bruk av blåseren (Fig. 9)

• Bruk en lav hastighet for å blåse blader og tørt gress.
• Bruk en middels hastighet for å rense våte blader og gress.
• En høy hastighet bør brukes for å flytte grus, skitt og andre tyngre materialer.

ADVARSEL

• Ikke rett luftutløpet direkte mot mennesker eller kjæledyr.
• Enheten bør brukes i godt ventilerte områder.
• Det kan medføre alvorlig personskade å utføre montering eller demontering mens motoren går.
• Berør aldri støydemper, tennplugg eller andre metalldeler mens motoren går eller straks etter at motoren er slått av.

FORSIKTIG

Denne blåseren er konstruert for og justert til bruk med alt blåserøtilbehør tilkoblet maskinen (se side 1).

Den må aldri brukes uten det rette røret og blåsehodet.

MERK

Hvis du hører eller føler fremmede lyder eller vibrasjoner, stoppes motoren øyeblikkelig og du må kontrollere om noe blokkerer viften eller røret. Eventuelle blokkeringer fjernes, og enheten kontrolleres for skader.

Stoppe (Fig. 10)

Senk motorhastigheten og kjør den på tomgang i noen minutter, deretter settes tenningsbryteren i av-posisjon.

MERK

Hvis motoren ikke stopper, kan den tvinges til å stoppe ved å sette choken i stilling CLOSED (lukket).

Før du prøver å starte motoren på nytt, spør autoriserte Hitachi servicesentre etter reparasjoner.

Vedlikehold

VEDLIKEHOLD, UTSKIFTNING AV DELER OG REPARASJON AV UTSTYR OG SYSTEMER FOR AVGASSKONTROLL KAN UTF∅RES AV ETHVERT MOTORREPARASJONSVERKSTED ELLER AV EN ENKELTPERSON.

Justere forgasseren (Fig. 11)

Drivstoff blandes med luft i forgasseren. Forgasseren ble justert når motoren ble testet på fabrikken. Det kan være nødvendig med ytterligere justeringer, avhengig av klimaet og høyden over havet som gresstrimmeren skal brukes i. Forgasseren har en justeringsmulighet:

T= skrue for tomgangshastighet.

Justere tomgangshastigheten (T)

Sjekk at luftfi literet er rent. Hvis justering er nødvendig, skru tomgangsskruen (T) inn (med klokken) for å øke motorhastigheten og ut (mot klokken) for å minske motorhastigheten. Standard tomgangsturtall er 2800-3200 rpm.

FORSIKTIG

Justeringsprosedyren ovenfor må følges när justeringer er foretatt, eller det kan oppstå SKADE på maskinen på grunn av feil behandling.

MERK

Enkelte modeller som selges på steder med strenge utslippsreguleringer vil ikke være utstyrt med høy og lav hastighetsregulering av forgasseren. Slike justeringer kan gjøre at motoren brukes utenfor de tillatte utslippsgrensene. På disse modellene vil kun tomgangshastigheten kunne justeres for forgasseren.

ANBEFALING:

JUSTERING AV FORGASSEREN B∅R GJ∅RES AV PERSONER MED LANG ERFARING ELLER GOD OPPLÆRING. DET ANBEFALES Å BRINGE ENHETEN TIL Hitachi-godkjent servicesenter.

Luftfilter (Fig. 12)

Luftfilteret må renses for støv og smuss for å unngå:

• Feilfunksjon i forgasseren
• Startproblemer.
• Reduksjon av motoreffekten.
• Unødvendig slitasje på motordeler.
• Unormalt brennstofforbruk.

Fjern luftfilterdekselet ved å dra klaffen på toppen frem og tilbake. (Fig. 12)

Rens av luftfilter

Rens filterelementet hver dag, eller etter hver 8. brukstime.

Hyppigere rensing er nødvendig i meget støvete omgivelser. Vask elementet med flytende såpe og vann. Klem sammen elementet for å fjerne skitt. Press elementet i en tørr fille til det er fullstendig tørt. Mett elementet med totaktsolje. Klem filteret sammen for å fordele oljen fullstendig og fjerne overskytende olje.

Plasser elementet tilbake og monter dekselet. (Fig. 13)

Et luftfilter som har vært brukt over lengre tid vil ikke kunne renses helt. Luftfilteret må derfor skiftes ut med et nytt med jevne mellomrom. Et skadd luftfilter må alltid erstattes.

Brennstoff-filter (fig. 14)

Tøm ut alt brennstoff fra tanken og dra brennstofffilterlinen ut av tanken. Dra filterelementet ut av monteringsholderen og rens elementet i varmt vann med løsemiddel.

Rens nøye til alle spor av løsemiddel er eliminert. Press, ikke vri, bort overskudd av vann og la elementet tørke i luften.

MERK

Hvis filteret er hardt på grunn av støv og smuss, bytt det.

Tennplugg (Fig. 15)

Tennpluggens forfatning vil påvirkes av:

• Feil innstilling av forgasseren
• Feil drivstoff blanding (for mye olje i drivstoff et)
• Et skittent luftfilter
• Tøff e driftsforhold (slik som kaldt vær)

Disse faktorene vil tette til elektrodene på tennpluggen, som kan forårsake funksjonsfeil og startproblemer. Hvis motoreff ekten er lav, gresstrimmeren er vanskelig å starte eller tomgangshastigheten er svak, skal tennpluggen alltid kontrolleres først. Hvis tennpluggen er skitten, rengjør den og kontroller avstanden mellom elektrodene. Juster på nytt om nødvendig. Den riktige avstanden er 0,6 mm. Tennpluggen bør skiftes ut etter ca. 100 driftstimer, eller tidligere dersom elektrodene er svært slitte.

MERK

På enkelte steder er det påbudt med en motstandstennplugg for å undertrykke tenningssignaler. Hvis gressklipperen opprinnelig var utstyrt med en motstandstennplugg, må den erstattes med samme type tennplugg.

Vedlikeholdsplan

Nedenfor vil du finne noen generelle vedlikeholdsinstruksjoner. For mer informasjon, vennligst ta kontakt med din Hitachi-godkjent servicesenter.

Daglig vedlikehold

• Rengjør Enhet utvendig.
- Kontroller at luftinntaket ved startanordningen ikke er tett.
- Kontroller støvbeskyttelsen for skade og sprekker. Erstatt beskyttelsen hvis det er bulker eller sprekker.
- Kontroller at muttere og skruer er tilstrekkelig tilskrudd.

Ukentlig vedlikehold

• Kontroller startanordningen, spesielt snoren.
• Rengjør tennpluggen utvendig.
• Ta ut tennpluggen og kontroller avstanden mellom elektrodene. Juster avstanden til 0.6 mm eller skift ut tennpluggen.
• Kontroller at luftinntaket ved startanordningen ikke er tett.
• Rens luftfilteret.

Månedlig vedlikehold

• Skyll drivstofftanken med bensin og rengjør drivstofffilteret.
• Rengjør forgasseren utvendig samt området rundt den.

Kvartalsvis vedlikehold

• Rengjør kjøleribbene på sylinderen.
• Rengjør viften og området rundt den.
  • Fjern sot fra lyddemperen.

FORSIKTIG

Rengjøring av sylinderribber, vifte og lyddemper skal utføres av et Hitachi-godkjent servicesenter.

MERK

Når du skal bestille deler fra din nærmeste forhandler, vennligst bruk varenr. (item No.) i kapittel deleoversikt i denne instruksjonen.

Symbolien merkitys
