RB 24E - Lehtipuhallin HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lehtipuhallin
Merkki	Hitachi
Malli	RB 24E
Moottorin iskutilavuus	23,9 cc
Kuivapaino	5,0 kg
Polttoainesäiliön tilavuus	0,6 L
Polttoainetyyppi	2-tahti, 89-oktaaninen lyijytön bensiini öljyyn sekoitettuna (25:1 - 50:1)
Sytytystulppa	NGK BMR7A
Ilmansuodatin	Öljyty vaahtomuovisuodatinjärjestelmä
Äänenpainetaso (LpA)	81,0 dB(A) (ISO22868) / 68,0 dB(A) (ANSI)
Äänitehotaso (LwA)	101 dB(A) (mitattu), 104 dB(A) (taattu)
Tärinätaso	11,2 m/s² (ISO22867)
Joutokäyntinopeus	2800-3200 rpm
Puhallusputkien kokoonpanot	Suora putki ja tuulettimen pääputki mukana
Rikastinjärjestelmä	Manuaalinen rikastinvipu (KIINNI/KÄYNTI-asennot)
Esitäyttöjärjestelmä	Esitäyttölamppu kylmäkäynnistyksiin
Vakionopeudensäädin	Vakionopeusvipu tasaiselle kaasulle
Sytytyskytkin	PÄÄLLE/POIS-kytkin
Turvaominaisuudet	Automaattinen moottorin pysäytys, jos pölysuojus avataan; äänenvaimentimen suoja; kahvan suoja
Huolto	Päivittäin: puhdista ulkopinnat, tarkista ilmanotto; Viikoittain: puhdista sytytystulppa, ilmansuodatin; Kuukausittain: puhdista polttoainesuodatin; Neljännesvuosittain: puhdista sylinterin rivat, tuuletin, äänenvaimennin (jälleenmyyjän suosittelema)
Mukana tulevat lisävarusteet	Suora putki, tuulettimen pääputki, pölysuojus, yhdistelmälaatikkoavain
Valinnaiset lisävarusteet	Imuliitossarja (RB-HVA)
Takuu	Kysy paikalliselta Hitachin huoltokeskukselta

Usein kysytyt kysymykset - RB 24E HITACHI

Millaista polttoainetta Hitachi RB 24E käyttää?

RB 24E käyttää 2-tahtista polttoaineseosta, jossa on 89-oktaanista lyijytöntä bensiiniä ja korkealaatuista 2-tahtimoottoriöljyä. Suositeltu seossuhde on 25:1 - 50:1 tai öljyvalmistajan ohjeiden mukaan. Sekoita aina erillisessä puhtaassa astiassa ja ravista huolellisesti ennen tankin täyttöä.

Kuinka käynnistän moottorin kylmänä?

1. Aseta sytytyskytkin PÄÄLLE-asentoon. 2. Paina esitäyttölamppua useita kertoja, kunnes polttoainetta virtaa paluuputken läpi. 3. Sulje rikastinvipu (KIINNI-asento). 4. Vedä käynnistysnarua reippaasti, kunnes moottori yrittää käynnistyä. 5. Palauta rikastinvipu KÄYNTI-asentoon (auki) ja vedä uudelleen. Anna moottorin lämmetä 2-3 minuuttia ennen käyttöä.

Voinko käyttää puhallinta ilman putkia?

Ei. Puhallin on suunniteltu ja säädetty toimimaan kaikkien puhallusputkien ollessa kiinnitettyinä (suora putki ja tuulettimen pääputki). Älä koskaan käytä sitä ilman näitä putkia, koska se voi aiheuttaa virheellistä toimintaa ja turvallisuusriskejä.

Mitä suojavarusteita minun tulisi käyttää tätä lehtipuhallinta käyttäessäni?

Käytä aina silmiensuojaimia (suojalasit tai kasvonsuojain), kuulosuojaimia, pääsuojainta, paksuja pitkiä housuja, saappaita ja käsineitä. Pölynaamaria suositellaan. Älä käytä löysiä vaatteita tai koruja. Kiinnitä pitkät hiukset olkapäiden yläpuolelle.

Kuinka usein ilmansuodatin tulisi puhdistaa?

Ilmansuodatin tulee puhdistaa päivittäin tai joka 8 käyttötunnin jälkeen. Erittäin pölyisissä olosuhteissa puhdista useammin. Pese vaahtomuoviosa nestemäisellä pesuaineella ja vedellä, purista kuivaksi, kyllästä 2-tahtimoottoriöljyllä ja purista ylimääräinen öljy pois. Vaihda suodatin, jos se on vaurioitunut tai sitä ei voi puhdistaa kunnolla.

Mikä on oikea sytytystulpan kärkiväli RB 24E:lle?

Oikea elektrodien kärkiväli on 0,6 mm. Käytä NGK BMR7A sytytystulppaa. Puhdista tai vaihda sytytystulppa joka 100 käyttötunnin jälkeen tai jos elektrodit ovat pahoin kuluneet.

Kuinka säädän joutokäyntinopeutta?

Käännä joutokäyntinopeuden säätöruuvia (merkitty T) myötäpäivään lisätäksesi joutokäyntinopeutta, vastapäivään vähentääksesi. Vakio joutokäyntinopeus on 2800-3200 rpm. Varmista, että ilmansuodatin on puhdas ennen säätöä. Muissa kaasuttimen säädöissä ota yhteys Hitachin valtuutettuun huoltokeskukseen.

Mitä teen, jos moottori ei pysähdy, kun käännän kytkimen pois päältä?

Jos moottori ei pysähdy, aseta rikastinvipu KIINNI-asentoon pakottaaksesi sen pysähtymään. Anna sitten laitteen tarkastaa Hitachin valtuutettu huoltokeskus ennen uudelleenkäynnistystä.

Voinko käyttää tätä puhallinta sisätiloissa?

Ei. Älä koskaan käynnistä tai käytä moottoria suljetussa huoneessa tai rakennuksessa. Pakokaasut sisältävät häkää, joka voi olla tappavaa. Käytä puhallinta aina ulkona hyvin ilmastoidulla alueella.

Kuinka lehtipuhallin tulisi säilyttää pitkäaikaisesti?

Anna moottorin jäähtyä kokonaan. Tyhjennä polttoainesäiliö (mieluiten jokaisen käyttökerran jälkeen) ja säilytä kuivassa, hyvin ilmastoidussa paikassa poissa lasten ulottuvilta. Pidä laite poissa lasten ulottuvilta ja varmista, että moottorin kytkin on pois päältä säilytyksen tai kuljetuksen aikana.

KÄYTTÖOHJE RB 24E HITACHI

HUOMAA : Niitä ei ole kaikissa laitteissa.

		Symbolit⚠️VAROITUSTämän tuotteen pakokaasut sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia ja muita lisääntymishaittoja.
		Lue turvallisuusohjeet ja varoitukset huolellisesti, ja ymmärrä ne ja noudata niitä.Laitteen varomaton tai virheellinen käyttö saattaa vammauttaa vakavasti tai johtaa kuolemaan.
		Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.
		Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.
		Näyttää rikastimen asennon. Ylämerkki ilmaisee, että rikastin on täysin kiinni, ja alamerkki, että se on täysin auki.
		VAROITUS⚠️VAARAPidä kädet poissa pyörivästä puhaltimesta. Imua käytettäessä imuputken ja pussin on oltava paikallaan. Puhallusta käytettäessä pölysuojus on kiinnitettävä kunnolla.
		VAROITUS⚠️VAARAKuumia pintoja; Äänenvaimennin tai katalysaattori ja ympäröivä suojus voivat olla erittäin kuumia. Varo pakoputkea ja äänenvaimenninta, koska ne voivat aiheuttaa vakavan vamman.
		Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku lähestyy, sammuta moottori välittömästi.

Sisältö

Osien selitykset 2

Varoitukset ja turvallisuusohjeet 3

Tekniset tiedot 4

Kokoaminen 5

Laitteen käyttö 5

Huolto 6

Osaluettelo

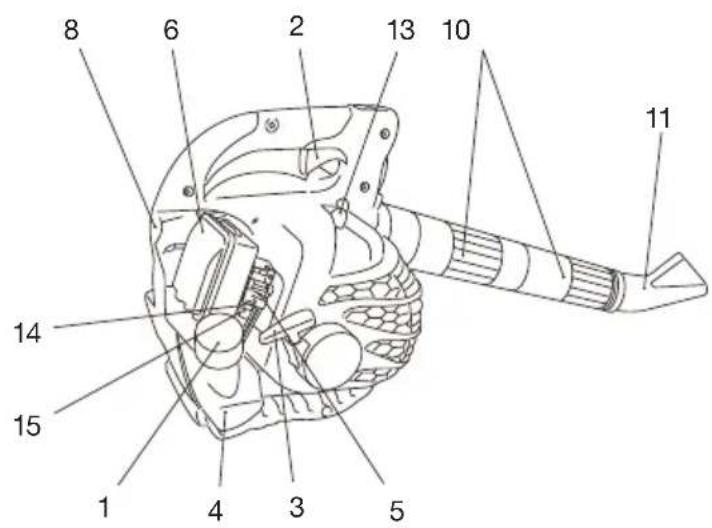

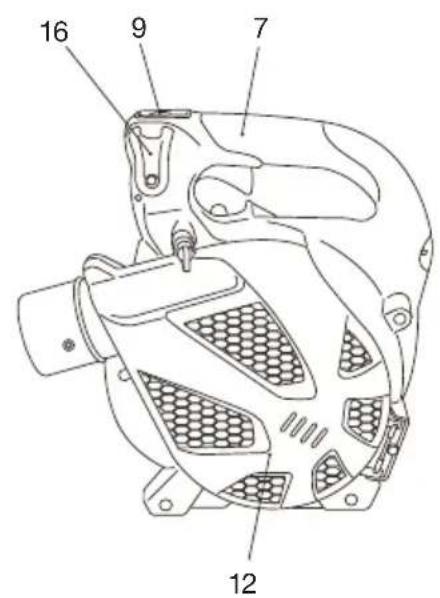

Osien selitykset

Koska tämä opas kattaa useita malleja, kuvat eivät välttämättä vastaa omaa laitettasi. Noudata ohjeita, joka koskevat omaa laitettasi.

1. Pa-tulppa
2. Kaasuliipaisin
3. Käynnistyskahva
4. Polttoainesäiliö
5. Kaasutin
6. Ilmanpuhdistin
7. Kahva
8. Ripustuskorvake
9. Virtakytkin
10. Suora putki
11. Suutinputki
12. Pölysuojus
13. Sytytystulppa
14. Vaijerikiinnike
15. Kaasukahva
16. Vakionopeusvipu
17. Yhdistelmäavain
18. Käyttöohjeet

Varoitukset ja turvallisuusohjeet

Kiinnitä erityistä huomiota teksteihin, joita edeltävät sanat:

VAROITUS

Varoittaa suuresta vamman tai kuoleman vaarasta, ellei ohjeita noudateta.

HUOMIO

Varoittaa tapaturman tai koneen vaurioitumisen vaarasta, ellei ohjeita noudateta.

HUOM

Ilmoittaa oikeaa käyttöä koskevista hyödyllisistä tiedoista.

Käyttäjän turvallisuus

• TÄRKEÄÄ Käytä työskenneltäessä pölynaamaria.
• Käytä aina kasvonsuojusta tai suojalaseja.
• Käytä paksusta kankaasta valmistettuja pitkälahkeisia housuja sekä saappaita ja käsineitä. Älä käytä väljiä vaatteita, koruja, shortseja tai sandaaleja, äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.

- Älä käytä työkalua väsyneenä tai sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

- Älä anna lasten tai kokemattomien henkilöiden käyttää konetta.

- Käytä kuulonsuojaimia. Tarkkaile ympäristöä. Varo sivullisia, jotka saattavat aiheuttaa ongelmia. Poista turvavarusteet heti, kun olet sammuttanut moottorin.

- Käytä kypärää.

- Älä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut ovat hengenvaarallisia.

- Pidä kahvat puhtaana öljystä ja polttoaineesta.

- Pidä kädet etäällä liikkuvista tai kuumista osista.

- Älä tartu putkeen tai pidä kiinni siitä.

- Kun pysäytät koneen, tarkasta ennen sen maahan laskemista, että moottori ei pyöri.

- Kun työskentelet pitkään, pidä silloin tällöin taukoja, jotta vältät tärinästä aiheutuvan käsi- ja käsivarsisyndrooman.

! VAROITUS

Tärinänestojärjestelmät eivät estä käsi-ja käsivarsisyndroomaa tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin.

VAROITUS

Jos sinulla on lääketieteellisiä elektronisia laitteita, esimerkiksi sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten koneiden käyttämistä.

Laitteen/koneen turvallisuus

• Tarkasta koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkasta mahdolliset polttoainevuodot, ja varmista, että kaikki kiinnittimet ovat paikallaan ja varmasti kiinni.
• Vaihda halkeilleet, lohkeilleet tai muuten vaurioituneet osat ennen laitteen/koneen käyttöä.
• Varmista, että suojus on kiinnitetty oikein.
• Pidä muut ihmiset etäällä, kun säädät kaasutinta.
• Käytä vain lisävarusteita, joita valmistaja on suositellut tähän laitteeseen/koneeseen.

VAROITUS

Älä muunna laitetta/konetta millään tavoin. Käytä laitetta/konetta vain sille suunniteltuun tarkoitukseen.

Polttoaineen turvallinen käsittely

HUOM

• Tyhjennä polttoainesäiliö ennen koneen varastointia. Säiliö on tyhjennettävä, koska korroosio voi muuten vaurioittaa kaasutinta.

• Polttoaine on erittäin helposti syttyvää, ja sen hengittämisestä tai roiskumisesta iholle voi seurata vakavia vammoja. Käsittele polttoainetta aina varoen. Huolehdi hyvästä ilmanvaihdosta, kun käsittelet polttoainetta sisätiloissa.

• Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta.

• Käytä polttoainetta varten hyväksyttyä astiaa.
• Älä tupakoi tai salli tupakointia lähellä polttoainetta tai laitetta/konetta tai käyttäessäsi laitetta/konetta.
• Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä.
• Siirry vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.
• Sammuta moottori ennen polttoainesäiliön korkin irrottamista.
• Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä.

VAROITUS

Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainehöyryt ovat haitallisia hengitettyinä, joten käsittele ja tankkaa polttoainetta varoen.

Turvallisuus puhallettaessa

• Ota huomioon muut, kun käytät konetta, äläkä käytä sitä aikaisin aamulla tai myöhään illalla, jolloin voit häiritä muita. Noudata järjestyssääntöjen rajoituksia. Yleinen suositus on klo 9 - 17 maanantaista lauantaihin.
• Älä suuntaa ilmavirtaa kohti sivullisia, äläkä anna kenenkään oleskella koneen lähellä työskentelyn aikana. Vältä suuntaamasta ilmavirtaa kohtia ikkunoita, autoja jne.
• Varo jalkakäytävien epätasaisuuksia, kuoppia ja muita kohtia, joissa voit horjahtaa käyttäessäsi konetta.
• Noudata kaikkia tarvittavia varotoimia, kun pysäytät moottorin ja jätät koneen vaille valvontaa.
• Älä käytä konetta, josta puuttuvat suojukset, putket tai muut suojaimet. (Jos sellaisia kuuluu koneeseen.)
• Irrota roskat haravalla tai harjalla ennen imurointia.
• Pidä lapset, eläimet, sivulliset ja avustajat 15 m vaarallisen alueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään. o Kanna moottoria aina oikealla puolellasi. (Kanna puhallinta VAIN käsin.)
• Seiso tukevasti ja tasapainon säilyttäen. Älä kurottele.
• Varo kuumaan äänenvaimenninta.
• Pidä ensiaputarvikkeet käsillä, kun työskentelet moottorikäyttöisellä laitteella.
• Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita. Pakokaasut ovat hengenvaarallisia.

Turvallinen huolto

• Huolla laite/kone suositusten mukaisesti.
• Irrota sytytystulpan johto ennen huoltamista, paitsi säädettäessä kaasutinta.
• Pidä muut etäällä, kun säädät kaasutinta.
• Käytä ainoastaan valmistajan suosittelemia aitoja HITACHI-vaihto-osia.

HUOMIO

Älä pura narukäynnistintä, koska käynnistimen jousi saattaa vammauttaa.

Kuljettaminen ja varastointi

• Kanna laitetta/konetta kädessä moottori sammutettuna ja äänenvaimennin käännettynä pois itsestäsi.
• Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone paikalleen ennen kuljettamista autossa.
• Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä konetta niin, että polttoainetta ei vuoda.
• Säilytä laite/kone lasten ulottumattomissa.
• Puhdista laite ja huolla sitä huolellisesti, ja säilytä kuivassa paikassa.
• Tarkasta, että sytytysvirta on katkaistu ennen kuljettamista tai varastointia.

Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten ja käytä tervettä järkeä. Jos tarvitset apua, ota yhteys Hitachin valtuutetun huoltokeskuksen.

Tekniset tiedot

MALLI	RB24E
Moottorin iskutilavuus (m )	23.9
Sytytystulppa	NGK BMR7A
Ilmanpuhdistin	Öljytty vaahtosuodatin
Kuivapaino (kg)	5.0
Polttoainesäiliön tilavuus ( )	0.6
Äänenpainetaso LpA (dB (A))mukaisesti ISO22868Äänenpainetaso LpA (dB (A))mukaisesti ANSIEpätarkkuus	81.068.00.6
Äänenpaineen tehollisarvo LwA (dB (A))mukaisesti ISO22868Äänenpaineen tehollisarvo LwA (dB (A))mukaisesti 2000/14/ECMitattuValmistajan takaama	101101104
Tärinä (m/s ^2 )mukaisesti ISO22867Epätarkkuus (m/s ^2 )	11.21.5

HUOM : Ekvivalentti äänenpainetaso/tärinä lasketaan aikapainotettuna äänenpaineen/tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti: 1/7 joutokäynti ja 6/7 täydet kierrokset. * Kaikki tiedot saattavat muuttua ennalta ilmoittamatta.

Kokoaminen

VAROITUS

Tarkasta ennen kokoamista, että moottori on pysäytetty ja jäähtynyt.

Putket moottorirunkoon (kuva 1)

Tarkasta moottorirunko ja varusteet. Kiinnitä suora putki (1) ja muut putket huolellisesti.

Kohdista suoran putken ura (2) rungon (tai toisen putken) kohoumaan (3) ja työnnä suora putki paikalleen.

Lukitse putki paikalleen kääntämällä myötäpäivään.

Leveäsuinen putki suoraan putkeen (kuva 2)

- Kohdista leveäsuisen putken (2) ura (4) ja 2. suoran putken (3) kohouma (1) ja käännä leveäsuinen putki paikalleen.

HUOMAA (valinnainen)

Koneeseen saa valinnainen imusarjan, joka muuttaa kädessä kannettavan puhaltimen imuriksi.

Asennus: katso "lisävarusteiden" (RB-HVA) ohjekirja.

HUOMAA; turvaominaisuus

Jos yrität avata pölysuojuksen (5), kun moottori käy, moottori pysähtyy automaattisesti (kuva 3).

Älä yritä avata pölysuojusta moottorin käydessä, vaikka tämä ominaisuus on käytössä, koska voit muuten loukkaantua vakavasti.

Laitteen käyttö

Polttoaine (kuva 4)

! VAROITUS

- Laitteessa on kaksitahtimoottori. Käytä aina öljyä sisältävää kaksitahtipolttoainetta. Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta.

- Polttoaine on erittäin helposti syttyvää, ja sen hengittämisestä tai roiskumisesta iholle saattaa seurata vakavia vammoja. Käsittele polttoainetta aina varoen. Huolehdi hyvästä ilmanvaihdosta, kun käsittelet polttoainetta sisätiloissa.

Polttoaine

• Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä.
• Käytä kaksitahtiöljyä tai sekoita öljyä ja polittoainetta suhteessa 25:1–50:1. Katso lisätietoja öljypullosta tai kysy Hitachin valtuutetun huoltokeskuksen.
• Jos kaksitahtiöljyä ei ole saatavana, käytä ilmajäähdytteisiin kaksitahtimoottoreihin tarkoitettua öljyä (JASO FC GRADE OIL tai ISO EGC GRADE). Älä käytä laatua BIA tai TCW (tarkoitettu vesijäähdytteisiin kaksitahtimoottoreihin).
• Älä käytä moniasteöljyä (10 W/30) tai jäteöljyä.
• Sekoita bensiini ja öljy erillisessä puhtaassa asiassa.

Täytä aluksi puolet bensiinistä.

Lisää sitten kaikki öljy. Sekoita ravistamalla. Lisää sitten loppu bensiini.

Sekoita huolellisesti ravistamalla ennen polttoainesäiliön täyttämistä.

Tankkaaminen

! VAROITUS

• Sammuta moottori aina ja anna sen jäähtyä muutaman minuutin ennen tankkaamista.
• Avaa polttoainesäiliö hitaasti, jotta mahdollinen ylipaine pääsee purkautumaan.
• Kiristä polttoainesäiliön korkki tankkaamisen jälkeen.

• Siirry vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.

• Tupakointi, avotuli ja kipinöinti kielletty käsiteltäessä polttoainetta.

• Pese polttoaineroiskeet vaatteista välittömästi saippualla.
• Tarkasta mahdolliset vuodot tankkaamisen jälkeen.

Puhdista polttoainesäiliön kannen ympärillä oleva alue huolellisesti ennen tankkaamista, jotta säiliöön ei pääse likaa. Sekoita polttoaine ravistelemalla astiaa ennen tankkaamista.

Kylmän moottorin käynnistäminen

HUOMIO

Älä käynnistä, jos jokin este tukkii putken ja pölysuojuksen.

1. Käännä virtakytkin (6) asentoon ON. (Kuva 5)
   * Paina polttoainepumppua (7) useita kertoja, kunnes sen tai paluuputken läpi virtaa polttoainetta. (8) (Kuva 6)
2. Sulje rikastin (CLOSED). (Kuva 7)
3. Tartu lujasti käynnistysnarun kahvaan ja vedä reippaasti. Päästä naru palautumaan hitaasti. (Kuva 8)
4. Kun moottori on käynnistysmäisillään, avaa rikastin (RUN). Vedä käynnistysnarua rivakasti.

VAROITUS

• Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita Pakokaasut voivat olla hengenvaarallisia.
• Jarruta kelautuvaa narua ja pidä laitteesta tiukasti kiinni.

HUOM

Jos moottori ei käynnisty, toista vaiheet 2 - 4.

1. Kun moottori on käynnistynyt, anna sen lämmitä 2-3 minuuttia ennen kuormittamista.

Lämpimän moottorin käynnistäminen

Noudata vain vain kylmän moottorin käynnistämisen vaiheita 1 ja 3. Jos moottori ei käynnisty, noudata kylmän moottorin käynnistysohjeita.

Puhaltimen käyttäminen (kuva 9)

• Käytä pientä nopeutta, kun puhallat lehtiä ja kuivaa ruohoa.
• Käytä keskinopeutta märkien lehtien ja ruohon puhdistamiseen.
• Käytä suurta nopeutta soran, hiekan tai muiden raskaiden materiaalien liikuttamiseen.

⚠️ VAROITUS

• Älä suuntaa ilmavirtaa kohti ihmisiä tai eläimiä.
• Käytä konetta vain tilassa, jossa on hyvä ilmanvaihto.
• Älä kokoa tai pura laitteita, kun moottori käy. Vakavan tapaturvan vaara.
• Älä koske äänenvaimennita, sytytystulppaa tai muita metalliosia moottorin käydessä tai heti moottorin sammuttamisen jälkeen.

HUOMIO

Puhallin on suunniteltu ja säädetty käytettäväksi niin, että kaikki putket on kiinnitetty (katso sivu 1).

Sitä ei saa käyttää ilman suoraa putkea ja suutinta.

HUOM

Jos kuulet tai tunnet oudon äänen tai tärinää, pysäytä moottori heti ja tarkasta, onko puhaltimessa tai putkissa tukoksia. Poista mahdolliset tukokset ja tarkasta vauriot.

Pysäyttäminen (kuva 10)

Anna moottorin käydä jokunen minuutti joutokäynti ja katkaise sitten virta.

HUOM

Jos moottori ei pysähdy, se voidaan pakottaa pysähtymään asettamalla rikastimen vipu asentoon KIINNI.

Ennen kuin käynnistät moottorin uudelleen, kysy korjaamista Hitachin valtuutetusta huoltoliikkeestä.

Huolto

PAKOJÄRJESTELMÄÄ JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ TAHANSA PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE.

Kaasuttimen säätäminen (kuva 11)

Polittoaine ja ilma sekoittuvat kaasuttimessa. Kun moottori koekäytetään tehtaalla, kaasuttimeen tehdään perussäädöt. Ilmasto tai käyttöpaikan korkeus meren pinnasta saattavat edellyttää lisää säätämistä. Kaasuttimessa on vain yksi säätömahdollisuus:

T = Joutokäynnin säätöruuvi.

Joutokäynnin säätäminen (T)

Tarkasta, että ilmansuodatin on puhdas. Jos säätämistä tarvitaan, kierrä joutokäynnin säätöruuvia (T) sisään (myötäpäivään), kun haluat lisätä nopeutta, tai ulos (vastapäivään) nopeuden pienentämiseksi. Normaali joutokäyntinopeus on 2800-3200k/min.

HUOMIO

Ohjeita on noudatettava säädettäessä joutokäyntiä, koska väärä säätö VAURIOITTAA moottoria.

HUOM

Kaasuttimen säädöt (nopea ja hidas) puuttuvat joistain malleista, jotka on myyty alueilla, joilla on tiukat päästösäännökset. Moottorin voi saada tällaisilla säädöillä toimimaan päästörajojen ulkopuolella. Näissä malleissa voi säätää vain joutokäyntinopeutta.

SUOSITUS

KAASUTTIMEN SÄÄTÄMINEN EDELLYTTÄÄ ERITYISTÄ KOKEMUSTA TAI KOULUSTA, JOTEN LAITE SUOSITELLAAN TOIMITETTAVAKSI Hitachin valtuutetun huoltokeskuksen.

Ilmansuodatin (kuva 12)

Ilmansuodatin on puhdistettava pölystä ja liasta, jotta:

• kaasutin toimisi oikein
• moottori käynnistyisi
  • moottorin teho ei alenisi
• moottorin osat eivät kuluisi tarpeettomasti
• Epänormaali polttoaineen kulutus.

Irrota ilmanpuhdistimen kansi painamalla ja vetämällä kielekettä, joka päällä. (Kuva 12)

Ilmansuodattimen puhdistaminen

Puhdista päivittäin tai kahdeksan käyttötunnin välein. Puhdista useammin, jos käytät konetta erittäin pölyisissä oloissa. Pese suodatin astianpesuaineen ja veden seoksella. Poista lika puristelemalla. Paina suodatinta kuivalla räsyllä, kunnes se on täysin kuiva. Kyllästä suodatinpanos 2-tahtiöljyllä. Jaa öljy tasaisesti puristelemalla suodatinpanos, ja poista liika öljy. Asenna suodatin ja kiinnitä kansi. (Kuva 13) Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä.

IPolttoaineensuodatin (kuva 14)

Tyhjennä kaikki polttoaine säiliöstä ja irrota polttoaineensuodatin säiliöstä. Vedä suodatinpanos pitimestä ja huuhtele lämpimällä pesuaineliuoksella.

Huuhtele kunnolla pesuainejäämien poistamiseksi. Poista vesi puristelemalla, ei vääntämällä, ja anna panoksen kuivua ilmassa.

HUOM

Jos pöly ja lika ovat kovettaneet suodattimen, vaihda se.

Sytytystulppa (kuva 15)

Sytytystulpan kuntoon vaikuttavat:

• Väärin säädetty kaasutin
• Väärä polttoaineseos (liikaa öljyä)
- Likainen ilmansuodatin
- Raskaat käyttöolot (esimerkiksi kylmä sää)

Sytytystulppa saattaa tällöin karstoittua, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy joutokäyntiä epätasaisesti, tarkasta ensin sytytystulppa. Jos sytytystulppa on likainen, puhdista se ja tarkasta kärkiväli. Säädä tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet.

HUOM

Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä.

Huoltoaikataulu

Alla on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Hitachin valtuutetun huoltokeskuksen.

Päivittäinen huolto

• Puhdista pensasleikkurin ulkopinnat.
• Tarkasta, että käynnistimen ilmanotto ei ole tukossa.
• Kontrollera, om dammkåpan är skadad eller har sprickor. Byt kåpan, om den är skadad eller sprucken.
• Tarkasta mutterien ja ruuvien tiukkuus.

Viikottainen huolto

• Tarkasta käynnistin ja erityisesti naru.
• Puhdista sytytystulppa ulkopuolelta.
• Irrota sytytystulppa ja tarkasta kärkiväli. Säädä 0.6 mm:ksi, tai vaihda tulppa.
  • Puhdista ilmansuodatin.

Kuukausittainen huolto

• Huuhtele polttoainesäiliö bensiinillä, ja puhdista polttoaineensuodatin.
• Puhdista kaasuttimen ulkopuoli ja ympäristö.

Neljännesvuosittainen huolto

• Puhdista sylinterin jäähdytysrivat.
• Puhdista puhallin ja sen ympäristö.
• Poista karsta äänenvaimentimesta.

HUOMIO

Hitachin valtuutetun huoltokeskuksen tulee suorittaa sylinterin ripojen, puhaltimen ja äänenvaimentimen puhdistus.

HUOM

Kun tilaat osia lähimmältä myyjältä, käytä ohjekirjan osaluettelon numeroa.

Meanings of symbols
