KIN86MOD1XB - Köksfläkt BERTAZZONI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Bertazzoni
Modell	KIN86MOD1XB
Bredd	86 cm
Djup	Cirka 50 cm
Höjd	Cirka 60 cm (varierar beroende på installation)
Nettovikt	Cirka 16 kg
Elanslutning	220-240 V, 50 Hz
Maximal utsugningskapacitet	Cirka 600 m³/h
Antal motorer	1
Typ av kontroller	Pekskärm eller elektroniska knappar
Belysning	Integrerad LED
Maximal ljudnivå	Cirka 65 dB(A)
Filtreringssystem	Metallfettfilter och koledfilter (tillval)
Funktion	Utsugning eller recirkulation
Filterunderhåll	Tvätta fettfiltret i diskmaskin varje månad; byt ut koledfiltret var 3-6:e månad
Säkerhet	Automatisk avstängning finns, överhettningsskydd
Reservdelar finns	Filter, LED-lampor, fjärrkontroll (om tillämpligt)
Reparationsindex	Hög poäng (standarddelar tillgängliga)
Garanti	2 år (enligt lagstiftning)

Vanliga frågor - KIN86MOD1XB BERTAZZONI

Hur installerar jag köksfläkten Bertazzoni KIN86MOD1XB?

Installationen bör utföras av en kvalificerad fackman. Fläkten måste fästas ordentligt på väggen eller i taket, med en avluftskanal till utsidan om du använder utsugningsläget. Följ säkerhetsavstånden från spisen (minst 65 cm för elektrisk spis, 75 cm för gasspis).

Hur rengör jag fläktens filter?

Metallfettfiltret kan diskas i diskmaskin eller för hand med varmt såpvatten. Låt det torka helt innan du sätter tillbaka det. Koledfiltret (om det används) kan inte tvättas och måste bytas var 3-6:e månad beroende på användning.

Varför låter min fläkt mycket?

Överdrivet ljud kan bero på ett smutsigt fettfilter, instabil installation eller blockerad avluftskanal. Rengör filtren och kontrollera att fläkten sitter fast ordentligt. Om ljudet kvarstår, kontakta kundservice.

Hur byter jag LED-lampan i fläkten?

Stäng av strömmen. Ta bort belysningslocket, koppla bort den trasiga lampan och ersätt med en ny LED-lampa av samma typ (referens i manualen). Sätt tillbaka locket och slå på strömmen igen.

Kan jag använda fläkten i recirkulationsläge?

Ja, fläkten kan fungera i recirkulationsläge genom att installera ett koledfilter (ingår ej). Den uppsugna luften filtreras och återförs till rummet. Se till att recirkulationskanalen är korrekt installerad.

Vad är den maximala utsugningskapaciteten?

Den maximala utsugningskapaciteten är cirka 600 m³/h, vilket är lämpligt för ett medelstort kök. För intensiv användning, använd högsta hastigheten.

Hur styr jag fläkten på distans?

Vissa modeller har fjärrkontroll eller Wi-Fi-anslutning. Se manualen för att se om din modell är kompatibel. Annars använder du pekskärmen på fläkten.

Vad gör jag om fläkten inte startar?

Kontrollera först strömförsörjningen (brytare och uttag). Om belysningen fungerar men inte motorn, kan problemet vara motorn eller kontrollmodulen. Kontakta en auktoriserad reparatör.

Hur aktiverar jag automatisk avstängning?

Tryck på 'Timer'-knappen för att välja en tid (vanligtvis 10, 20 eller 30 minuter). Fläkten stängs av automatiskt när den inställda tiden har gått.

Var kan jag hitta reservdelar till min Bertazzoni-fläkt?

Du kan beställa reservdelar (filter, lampor, fjärrkontroll) från Bertazzonis kundservice eller från specialiserade webbplatser för hushållsapparaters reservdelar. Använd modellnumret KIN86MOD1XB för att hitta rätt delar.

BRUKSANVISNING KIN86MOD1XB BERTAZZONI

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående ut-sugning av luft.
• Anslut inte köksfläkten till rökgaska- naler för förbränningsrök från värme- pannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är

eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte installeras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska

utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt så att de inte leker med apparaten.
• Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.

• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.

• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.

• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

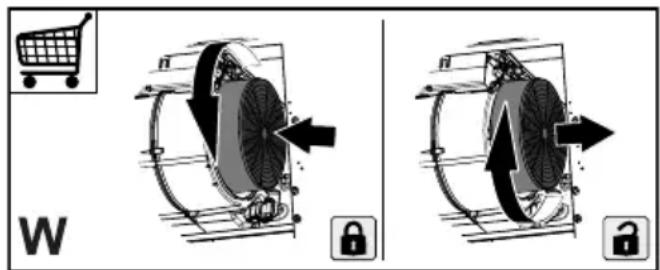

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

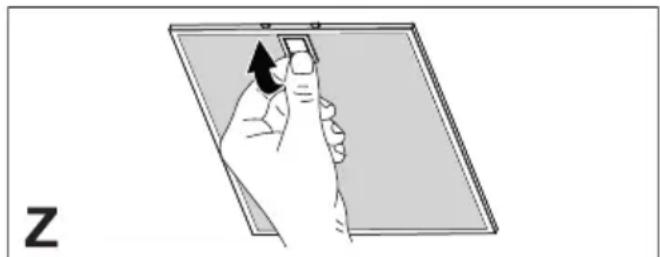

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

• Öppna Comfort panelen genom att dra i den.
• Koppla bort panelen från fläktens stomme genom att låta den därför avsedda spaken på fäststiftet glida.
• Comfort panelen får absolut inte diskas i diskmaskinen.
• Rengör den utvändigt med en våt trasa och neutralt flytande diskmedel.
• Rengör den även invändigt med användning av en fuktig trasa och neutralt diskmedel; använd inte våta trasor eller svampar eller vattenstrålar; använd inte skrapande substanser.
• Vid avslutad procedur haka på nytt fast panelen på fläktens stomme och stäng den igen.

4. MANÖVERDON

						S1
Knapp Tryck på knappen		Funktion Led-lampa
L	Kort Tänder/släcker	lamporna med maximal ljusstyrka. -
T1	Kort Slår på/av motorn vid första hastigheten. Fast
T2	Kort Slår på motorn	vid den andra hastigheten. Fast
	Lång med alla las-ter avstängda (motor och ljus)	Aktiverar/Inaktiverar larmet för Filtren med Aktivt Kol.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led-lampan blinkar 2 gånger: larm aktiverat.Led-lampan blinkar 1 gång: larm inaktiverat.
T3	Kort Slår på motorn	vid tredje hastigheten. Fast
	Långt tryck med alla belastningar avstängda (motor och lampor)	Man utför återställning av larmet för mättade Filter.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led S1 blinkar 3 gånger.
T4	Kort	Slår på motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden förflutit, går systemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor går den tillbaka till läge OFF, när tiden förflutit.De inaktiveras genom att trycka in samma knapp eller slå av motorn.			Fast
	Långt	Aktivera/Inaktivera fjärrkontrollen.Denna funktion aktiveras/inaktiveras när knappen släpps upp.			Led-lampan blinkar 2 gånger: fjärrkontroll aktiverad.Led-lampan blinkar 1 gång: fjärrkontroll inaktiverad.
S1	-	Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem. Larmet sätts igång efter fläktens effektiva 100 driftstimmar.			Fast
	-	Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igång efter fläktens effektiva 200 driftstimmar.			Blinkande

5. FJÄRRKONTROLL (TILLVAL)

901575

6. BELYSNING

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").

- Lampor tillhörande riskgrupp 1 enligt IEC/EN 62471 vid 20 cm avständ från ögonen och ingen riskgrupp enligt IEC/EN 62471 vid 30 cm avständ från ögonen.
