BRUKSANVISNING SC 5232 QLIMA

6.1 Montering av monteringsplaten på innedelen.

ADVARSEL!

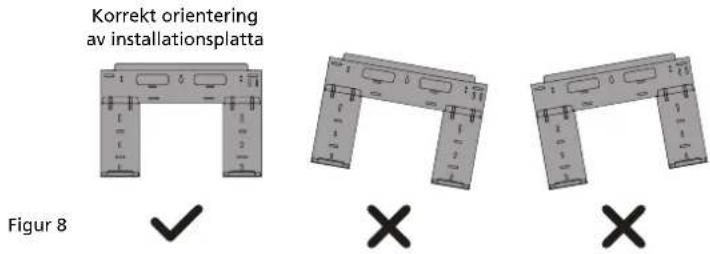

Figur 8
Korrekt orientering av monteringsplate

SC 4225 / SC 5225 / SCJA 2519 / SC 4232 / SC 5232

SC 4248 / SC 5248 / SCJA 4819

Installera apparaten endast om den är i överensstämmelse med lokala föreskrifter, lagar och standarder. Denna produkt är avsedd att användas som en luftkonditioneringsapparat i bostadshus och är endast lämplig för användning på torra platser, under normalt hushållsbruk, inomhus i vardagsrummet, i köket och garaget. Kontrollera nätspänningen och frekvensen. Denna enhet är endast lämplig för jordade uttag, anslutningsspänning 220-240 V\~ / 50 Hz. Modell SC42xx, SC52xx & SCJAxx19 måste vara direkt anslutna till strömkällan.

Denna installationsmanual är avsedd för användning av individer som har tillräcklig teknisk bakgrund av elektriska, elektroniska, köldmedier och mekaniska erfarenheter. Varje försök att installera eller reparera apparaten kan leda till personskador och skador på egendom. Tillverkaren eller säljaren ska inte hållas ansvarig för tolkningen av denna information, och heller inte kan den påta sig något ansvar i samband med dess användning.

Informationen, specifikationer och parametern kan bli föremål för tekniska ändringar eller förbättringar utan föregående meddelande. De exakta specifikationerna presenteras på märkskylten.

• Läs igenom denna installationsanvisning helt innan du installerar produkten.
• Om strömsladden är skadad, ska arbetet vid byte endast utföras av behörig personal.
• Installationsarbetet måste utföras i enlighet med alla europeiska, nationella och/eller lokala direktiv och standarder och ska endast utföras av behörig personal. Garantin är ogiltig för skador som orsakats av försummelse eller av åtgärder som avviker från de som finns i denna bruksanvisning.
• Var noga med att använda korrekt personlig skyddsutrustning som skyddsglasögon, handskar, munstycken, öronskydd etc.

Internet:

För din bekvämlighet kan du hämta den senaste versionen av användar-, installations- och/eller servicemanualen på www.qlima.com

WARNING!

INSTALLERA INTE OM DU INTE ÄR CERTIFIERAD:

• Denna sats med rör innehåller fluorerade gaser som omfattas av den europeiska F-gasförordningen och får därför endast hanteras av kvalificerade installatörer. Garantin kommer att vara ogiltig om icke behöriga installationer, service, reparationer eller modifikationer görs på installationen.
• Denna väggmonterade tvådelad luftkonditionering innehåller fluorerade gaser som omfattas av den europeiska F-gasreglering och får därför endast användas av kvalificerade installatörer; placering och fixering av dessa enheter omfattas inte av denna förordning och kan därför utföras av någon kompetent person.

Ta inte bort och/eller installera om enheten själv, om du inte har tillräcklig elektrisk, elektronisk, köldmedium, mekanisk erfarenhet och behörighet.

• Felaktig installation kan orsaka vattenläckage, ge elektrisk stöt, läckage av köldmedium eller brand. Kontakta en auktoriserad återförsäljare eller specialiserad tekniker på luftkonditioneringsapparater för installationsarbetet. Notera att fel som uppstår och som orsakats av felaktig installation omfattas inte av garantin.
• Enheten måste installeras på ett lättåtkomligt område. Alla extra kostnader som krävs för att anlita specialutrustning för att serva enheten kommer att ligga på kundens ansvar

INNEHÅLL

1. Säkerhetsföreskrifter
2. Delar som är förpackade med enheten
   2.1 föremål som är förpackade med enheten (för SC42xx och SC52xx och SCJAxx19 modeller)
3. Aktiviteter för installation av luftkonditioneringen för SC42xx och SC52xx och SCJAxx19 modeller.
4. Bestämning av enhetens insida och utsida.
5. Möjligheter att installera rörledning från den inre enheten till den yttre enheten.
6. Montering av installationsplattan och matning av rörledningen.

6.1 Montera monteringsplattan i den inre enheten.
6.2 Borrning av rörledning, kondensationsslang och kabelmatning.

1. Ansluta rörledningar för kylmedel.

7.1 Ansluta och frånkoppla från rörledningar med kylmedel för SC42xx och SC52xx och SCJAxx19 modeller.

1. Ansluta dräneringsslangen för kondens.

8.1 Anslut dräneringsslangen för kondensation i den inre enheten.

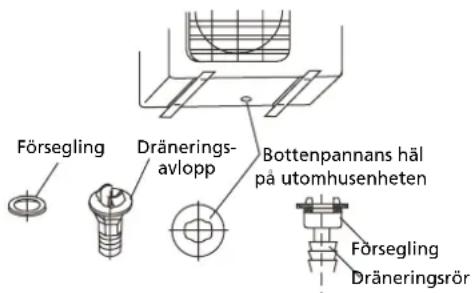

8.2 Installation av dräneringsavlopp

1. Elektriskt arbete.

2. Ansluta elkablarna.

10.1 Ansluta de elektriska kablarna i den externa enheten.

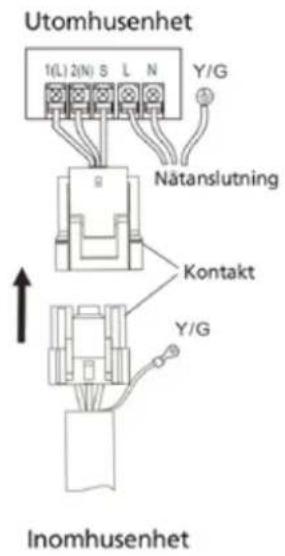

10.2 Kabelanslutningen mellan inomhusenhet och utomhusenhet.

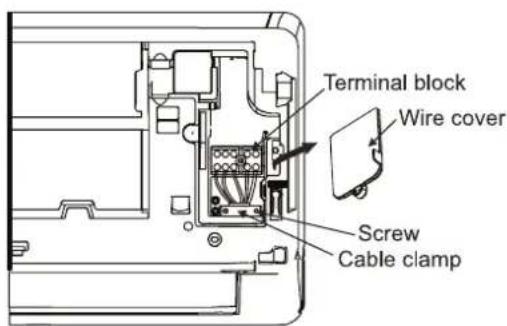

10.3 Ansluta de elektriska kablarna i den inre enheten.

1. Kontrollera kylsystemet för läckage

2. Testkörning efter avklarad installation.

1. SÄKERHETSFÖRESKRIFTER

Gällande säkerhet ska alltid observeras:

• Var noga med att läsa följande WARNING innan du installerar luftkonditioneringen.
• Var uppmärksam på att följa de försiktighetsåtgärder som anges här, eftersom de innehåller viktiga säkerhetsrelaterade punkter.
• Efter att ha läst igenom instruktionerna, se till att förvara den tillsammans med ägarmanualen på ett praktiskt ställe för framtida referens.

Luftkonditioneringen innehåller ett köldmedium och kan klassificeras som trycksatt utrustning. Därför ska installation och underhåll av luftkonditioneringen alltid utföras en behörig tekniker.

Luftkonditioneringen måste inspekteras och underhållas årligen av en auktoriserad tekniker.

Säkringarnas specifikationer skrivs ut på kretskortet på följande sätt:

T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

NOTERA: För enheter med R32 eller R290 köldmedium kan endast explosionssöker keramisk säkring användas.

WARNING

Installera inte den själv.

- Felaktig installation kan orsaka skador på grund av brand, elektrisk stöt, enheten faller eller läckage av vatten. Kontakta återförsäljaren från vilken du köpte enheten eller en auktoriserad installatör.

Montera enheten på ett säkert ställe som kan bära enhetens vikt.

- När den installeras på otillräckligt stark plats, kan enheten falla och orsaka skada.

Använd de angivna elektriska ledningarna för att säkert ansluta inomhus- och utomhusenheterna och fäst kablarna ordentligt på kopplingsplintarna, så att belastningen på ledningarna inte appliceras på sektionerna.

- Felaktig anslutning och fastsättning kan orsaka brand.

Var noga med att använda de angivna eller specificerade delarna för installationsarbetet.

- Användning av defekta delar kan orsaka skada på grund av brand, elektrisk stöt, enhetens fall etc.

Utför installationen säkert enligt installationsanvisningen.

- Felaktig installation kan orsaka personskador på grund av brand, elektrisk stöt, enheten faller eller läckage av vatten.

Utför elarbete enligt installationsmanualen och se till att använda en exklusiv krets.

- Om huvudströmkretsens kapacitet är otillräcklig, eller om ofullständigt elarbete utförts kan det leda till brand eller elstöt.

Kontrollera att kylgas inte läcker under installationen eller efter att installationen är klar.

- Läckande kylmedel är dåligt för miljön, och kan orsaka global uppvärmning.

Fäst den elektriska delkåpan på inomhusenheten och servicepanelen på utomhusenheten ordentligt.

- Om den elektriska delen av käpan täcker inomhusenheten och/eller utomhusenhetens servicepanel inte är ordentligt fastsatt, kan det leda till brand eller elstöt på grund av damm, vatten etc.

FÖRSIKTIGHETSATGÄRDER

• Denna utrustning måste jordas. Det kan orsaka elektrisk stöt om jordningen inte har installerats helt korrekt. Använd inte en förlängningssladd. Annars kan den orsaka elektrisk brand eller chock.
• Strömförsörjningen i huset måste vara utrustad med en jordfelsbrytare. Om den inte är utrustad med en jordfelsbrytare kan detta leda till elektriska stötar och brand.

Dränering/rörledning ska utföras enligt installationsanvisningen.

- Om det finns en defekt i dränerings-/rördragningen kan vatten börja läcka från enheten och hushållsartiklar kan bli våta och skadas.

2. DELAR PACKADE MED ENHETEN

2.1 DELAR FÖRPACKADE MED ENHETEN (för SC42xx och SC52xx ochj SCJAxx19 modeller)

Nummer Namn på tillbehör Kvantitet
1 Installationsplatta 1
2 Klämfäste 5
3 Själgårgande skruv "A" ST 3.9x25 5
4 Försegling 1
5 Dräneringsavlopp 1
6 Anslutning av rörledningen		1
7 Fjärrkontroll		1
8 Själgårgande skruv "B" ST 2.9x10		2
9 Fjärrkontrollens hållare		1
10	Trådlöst smart-kit	1

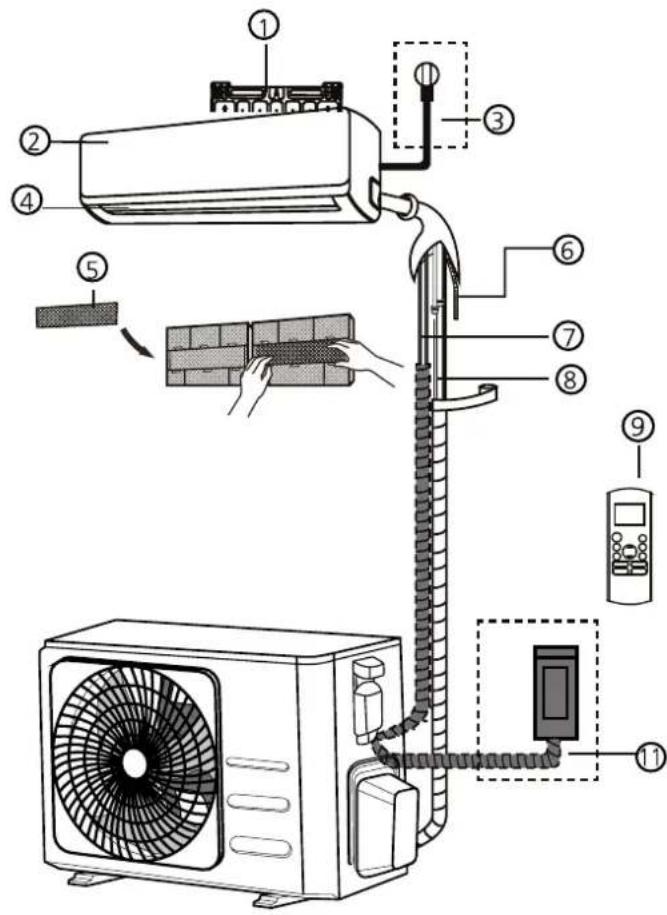

OBS!

Förutom de ovan angivna delarna, måste de andra delarna som behövs vid installationen köpas separat av köparen till luftkonditioneringen.

① Väggmonteringsplatta
② Frontpanel
③ Elkabel
④ Ventilationsgaller
⑤ Funktionsfilter
⑥ Dräneringsrör
⑦ Signalkabel
⑧ köldmedierör
⑨ Fjärrkontroll
⑩ Fjärrkontrollens hållare
⑪ Utomhusenhetens strömkabel

OBSERVERA

Denna illustration är endast för förklaring och indikationsändamål. Illustrationen kan skilja sig från den luftkonditioneringen du köpte.

3. VERKSAMHET FÖR INSTALLATION AV LUFTKONDITIONERINGSAPPARATEN

a. Bestäm var du ska placera inomhus- och utomhusenheten. Se kapitel 5 och 6.

VISA FÖRSIKTIGHET

- Tänk på varifrån kondensationen kan tömmas ut till.

- Avständet mellan inomhus och utomhus ska vara max 4 m (längden på rörledningen).

b. Montera installationsplattan för inomhusenheten. Se kapitel 7.1.

c. Borra ett hål utåt så att rörledningen kan matas igenom. Se kapitel 7.2.

När du ska böja köldmedieröret på baksidan av enheten, måste det med största omsorg! Rörledningen består av koppar. Om den markerade delen böjs mer än 1 gång, börjar kopparröret visa sprickor på grund av en fysisk process. Sprickbildning kan orsaka läckage av köldmedium och omfattas inte av garantin.

e. Mata slangen för kondens genom hålet i väggen och anslut den till slangen som är installerad på insidan. Se kapitel 9.1.

TIPS

Slangen för kondens kan lättare sättas fast genom att dra underdelen av den inre enheten ca 5 cm från väggen och sätta något tillfälligt mellan den och väggen så att gapet förblir öppet. Se figur 3.

f. Klicka fast de nedre hakarna på den inre enhetens monteringsplatta.

g. Placering av den yttre enheten, se kapitel 5.2

h. Anslut kontaktdonet för snabbkoppling med kopplingen på den externa enheten. Anslut därefter strömkabeln med jordkabeln till den inre och vttre enheten. Se kapitel 8.

i. Kontrollera luftkonditioneringen för eventuellt läckage av kylarvätska. Se kapitel 13.

j. Kontrollera att luftkonditioneringen är installerad.

k. Anslut nätkabelns kontakt till strömförsörjningen och kontrollera att luftkonditioneringen fungerar korrekt. Se kapitel 11.1.

4. BESTÄMNING AV ENHETENS INSIDA OCH UTSIDA.

4.1 Bestämning av den inre enhetens placering.

• Utsätt inte inomhusenheten för värme eller ånga.
• Välj en plats där det inte finns några hinder framför eller runt enheten.
• Se till att dränering av kondens kan bekvämt dras kontinuerligt nedåt.
• Installera inte nära en dörröppning.

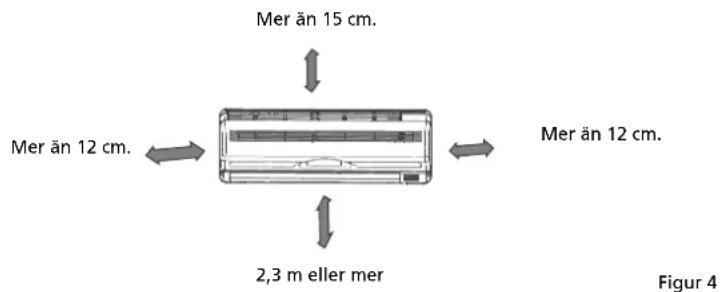

• Se till att utrymmet till vänster och höger om enheten är mer än 12 cm.
• Använd en kabeldetektor för att detektera ledningar och/eller elkablar för att hitta sprintar för att förhindra onödig skada på väggen.
• Överdelen på inomhusenheten ska installeras på väggen i en höjd av 2,3 meter eller mer från golvet.
• Inomhusenheten ska installeras med ett tillåtet minimiavständ på 15 cm från taket.
  • Var noga med att nivellera inomhusenheten.
• När du bestämmer placeringen före den inre enheten, ta hänsyn till möjliga ställen för den yttre enheten. Inre och yttre delen måste kopplas med rörledningar och kablar.

4.2 Bestämning av den externa enheten.

- Installera utomhusenheten på en styv bas för att förhindra ökad ljudnivå och vibrationer.

OBSERVERA

Utomhusenheten producerar ljud när den används. Detta kan störa lokal lagstiftning. Det är användarens ansvar att kontrollera och se till att utrustningen är i full överensstämmelse med lokal lagstiftning.

• Bestäm riktningen på luftutloppet där luftströmmen inte år blockerad.
  • Ta hänsyn till vikten på luftkonditioneringen.
• Om en markis är konstruerad över apparaten för att undvika direkt solljus och regn, se till att värmeutstrålning från kondensatorn inte blockeras.

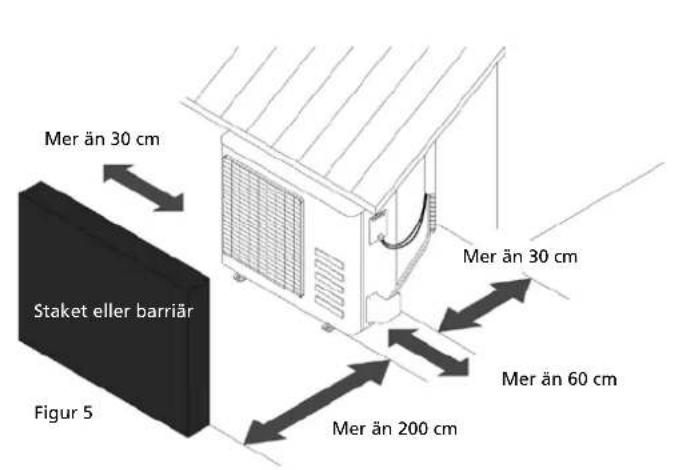

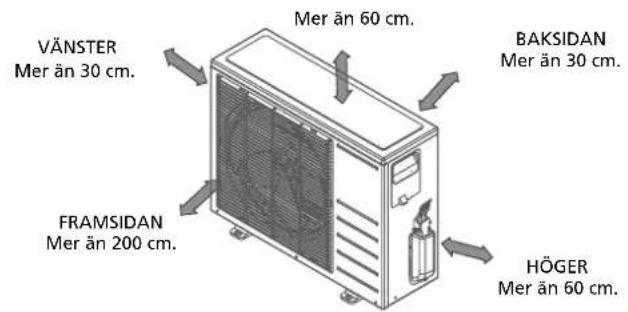

• Se till att mellanrummet runt baksidan på enheten är mer än 30 cm och vänster sida är mer än 30 cm. Enhetens framsida ska ha mer än 200 cm avständ och anslutningssidan (höger sida) ska ha mer än 60 cm avständ. Se bild 5.
  • Var noga med att nivellera utomhusenheten

• När du bestämmer placeringen av den yttre enheten, ska du ta hänsyn till den interna enheten. De inre och yttre enheten måste anslutas med rörledningar och kablar.
• Se till att inte djur och växter eller annat hinder blockerar luftens inlopp eller utlopp.
• Montera alltid luftkonditioneringen på en lättåtkomlig plats.
• Konsultera och följ lokal lagstiftning gällande montering och installation av luftkonditioneringens utrustning.

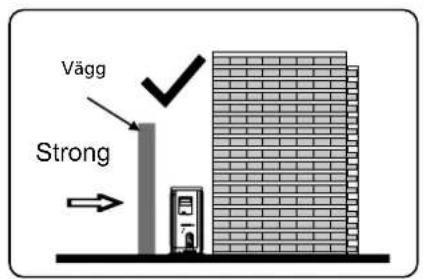

• I det fall att installationsplatsen år utsatt för stark vind som vid en sjösida, se till att fläkten år i fungerande skick genom att sätta enheten på längden längs väggen eller använda plattor som skyddar mot vind och damm. Se bild 6.

Figur 6

• Om den yttre enheten är installerad på en takkonstruktion eller yttervägg, kan det leda till störande ljud och vibrationer.
• Se till att utomhusenheten kan fästas på en stabil understuktur.

OBSERVERA

Om det är nödvändigt att avbryta installationen, ska installationsfästen överensstämma med alla tekniska

krav. Väggen för installationen ska vara tillräckligt stark annars bör åtgärder tas för att förstärka den.

Anslutningen mellan konsol och vägg och konsol och luftkonditionering måste vara fast, stabil och tillförlitlig.

Om det råder tvivel eller osäkerhet, ska du inte försöka installera enheten, utan söka support av en tekniker som kan beräkna och konstruera installationen.

5. MÖJLIGHETER ATT INSTALLERA RÖRLEDNINGEN FRÅN DEN INRE ENHETEN TILL DEN YTTRE ENHETEN.

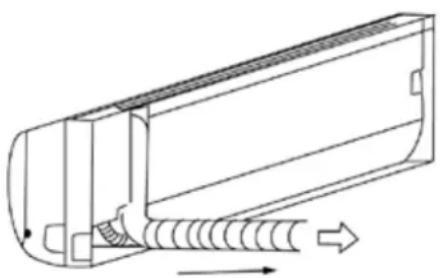

NOTERA VINKELN PÅ RÖRLEDNINGEN

Köldmedelrör kan utgå från inomhusenheten från vänster bakre sida(när du står mot baksidan av enheten).

Använd en rördetektor för att upptäcka elektriska ledningar och rör i väggen innan du borrar hål som behövs för att förhindra onödig skada på väggen eller farliga situationer.

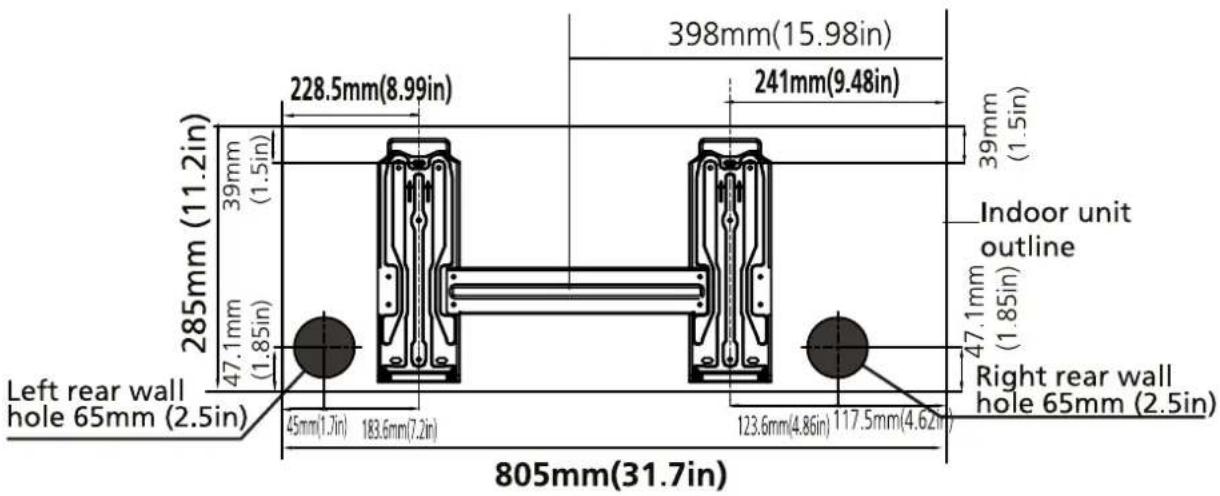

a. Passa in installationsplattan ① horisontellt på de strukturella delarna i väggen med utrymmen runt installationsplattan. Se figur 8.
b. Om väggen är gjord av tegel, betong eller liknande, ska du borra fem eller åtta (8) hål med 5mm i diameter i väggen. Infoga förankringsklämmor ② för lämpliga fästskruvar ③.
c. Montera installationsplattan ① på väggen med åtta (8) typ "A" skruvar ③.

ANMÄRKNING

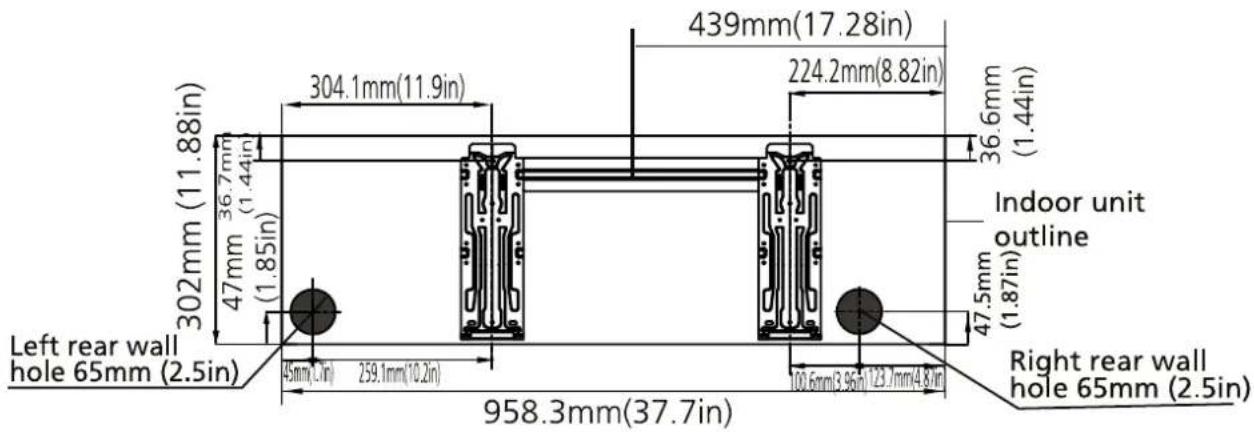

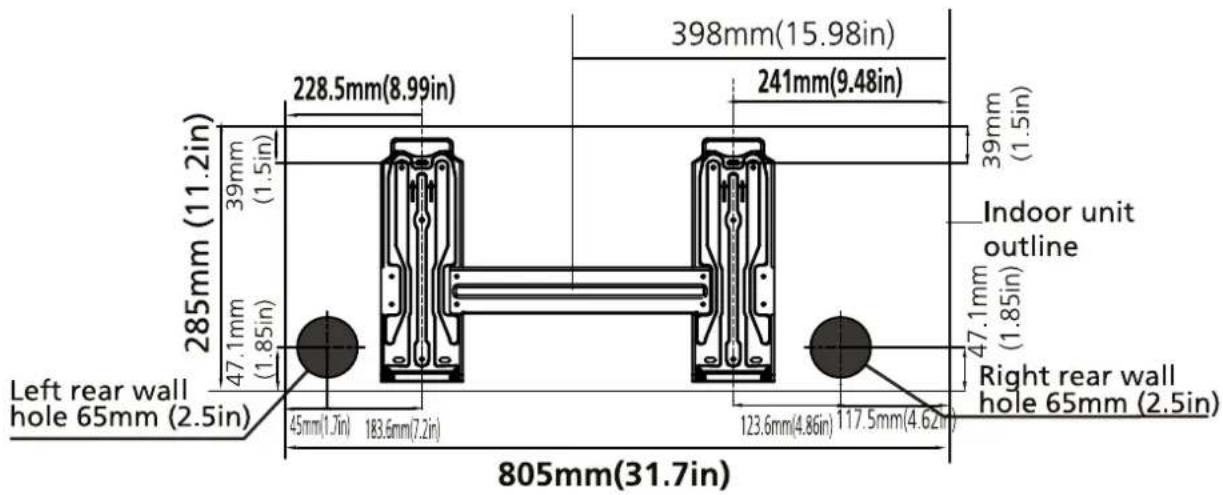

Montera monteringsplattan och borra hålen i väggen som motsvarar väggens material och monteringspunkterna på monteringsplattan i fråga (mätten är i "mm" om inget annat anges).

SC 4225 / SC 5225 / SCJA 2519 / SC 4232 / SC 5232

SC 4248 / SC 5248 / SCJA 4819

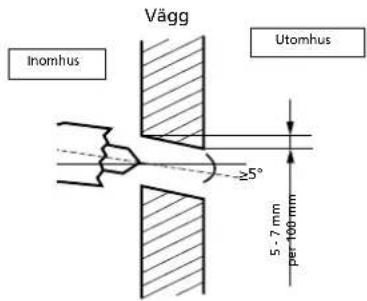

6.2 Borrning för rörledning, slangen för kondens och kabelmatning.

a. Bestäm hålens positioner enligt diagrammet som beskrivs detaljerat i figur 9. Borra ett (1) hål något lutande nedåt till utsidan på huset, vilket förhindrar att vatten tar sig inomhus (figur 10).
b. Använd alltid vägghålrör vid borrning av metallnät, metallplåt eller liknande.

Figur 10

7. MONTERA RÖR FÖR KYLVÄTSKA

7.1 Montera och demontera rören med kylvätska

VERKTYG SOM BEHÖVS

- Du kommer att behöva följande verktyg för att utföra detta installationsarbete korrekt:

1x fast nyckel, 19 mm
1x fast nyckel, 22 mm / 24 mm
1x open-ended spanner, 24 mm/27mm
1x inexxnyckel, 5 mm
1x Philips skruvmejsel
1x spray för detektering av läckage eller alternativt tvållödder (vatten/tvättmedelsblandning)

VIKTIG INFORMATION

• Följ de detaljerade anvisningarna för anslutning av köldmedierören till inomhusenheten och utomhusenheten. Vi kan endast ge en garanti om ledningarna är korrekt installerade enligt beskrivningen i anvisningarna.
• Ta inte bort tätningslocken och stoppare tills du har installerat ledningarna.
• För att förhindra läckor, se till att de snabbutlösande skruvanslutningarna är helt fria från smuts. Fukt eller främmande kroppar har en skadlig inverkan på funktionen hos de snabbutlösande kontakterna, vilket medför risk förförlust av köldmedium (omfattas inte av garantin).
• Installera endast ledningar med köldmedium utomhus vid torrt väder.
• Ledningar med köldmedium får inte installeras och sedan täckas över.
• Se till att köldmedium aldrig tar sig in i miljön. Felaktig hantering av köldmedium kan vara hälsofarligt. Använd alltid arbetshandskar och skyddsglasögon när köldmedium hanteras.
• Rök inte under installationsarbetet. Utrustningen får aldrig köras utan att ledningarna med köldmedium är anslutna, annars kommer utrustningen att skadas omedelbart.
• Skruvanslutningarna får endast dras åt med hjälp av en lämplig fast nyckel.

OBS

För att urskilja kontakterna som ska anslutas till inomhusenheten och utomhusenheten, har kontakterna på köldmedieröret märkts "A", "B", "C" och "D". Se till att märkningen på kontakten är densamma för inomhus- och utomhusenheten under anslutningen.

- Tänk på att om de dras åt med för lite vridmoment kommer de att läcka. Dras de dock åt med för mycket vridmoment kan skruvanslutningarna drabbas av skador. Om du inte känner dig säker på att ansluta kontaktdonen för ledningarna med köldmedium är det viktigt att du kontaktar kundtjänst eller en kylentreprenör.

Viktigt! EQ-ventilerna är endast konstruerade för engångsinstallation. Deras försegling kan inte garanteras om de installeras om vid flera tillfällen. Detta upphäver också garantin.

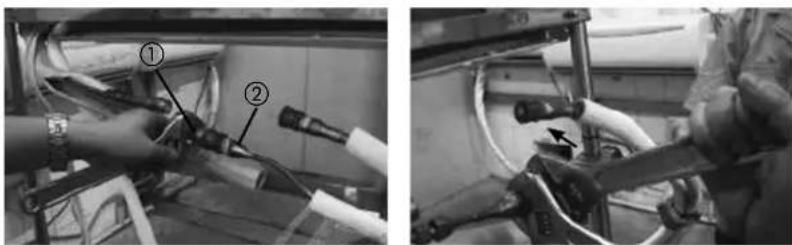

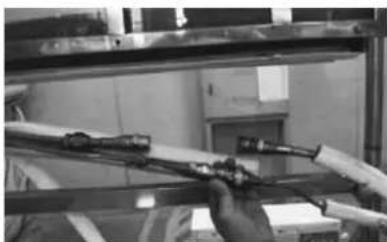

KOPPLA KÖLDMEDIERÖREN TILL INOMHUSENHETEN

1. Ta inte bort plasttätningar från inomhusutrustningen och det lämpliga köldmedieröret tills de ska anslutas.

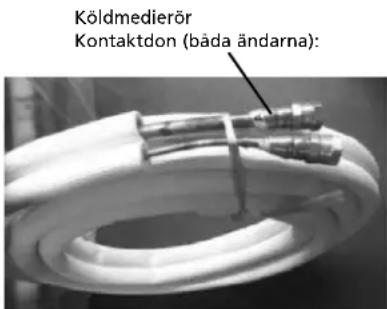

2. Justera köldmedierören korrekt, och se till att dimensionerna på det anslutningen av köldmedieröret är densamma. Placera skruvkontakten på köldmedierören precis på gängan på inomhusenhetens utrustning och dra åt de första gångorna för hand.

VIKTIGT: Innan du fortsätter är det viktigt att du noggrant läser igenom följande instruktioner.

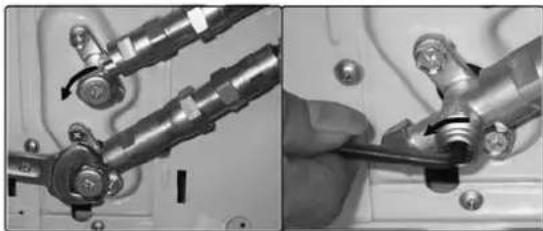

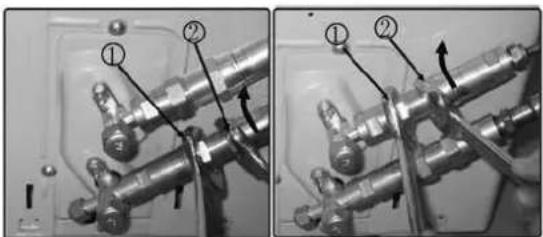

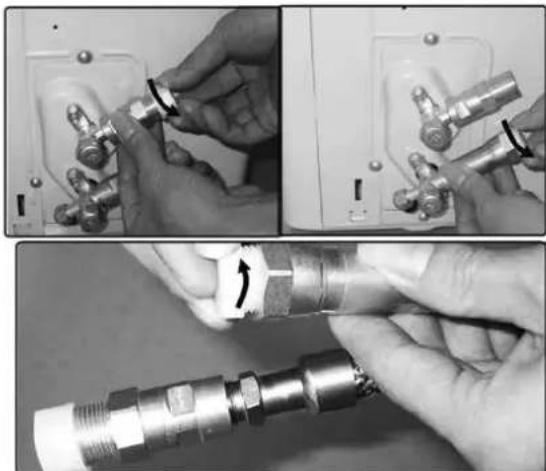

1. Håll punkterna markerade ① genom att använda en fast nyckel och vrid muttrarna endast vid de markerade punkterna ② med hjälp av en fast nyckel (välj lämplig nyckel enligt kontaktdonets mått).

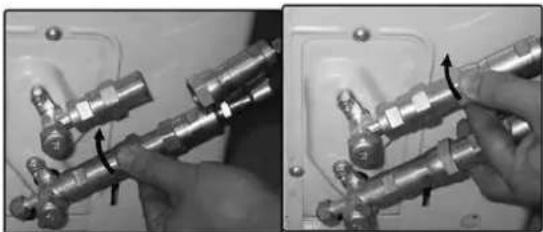

1. Se till att skruvkontakterna inte snedställs när du drar åt dem och arbetar snabbt.

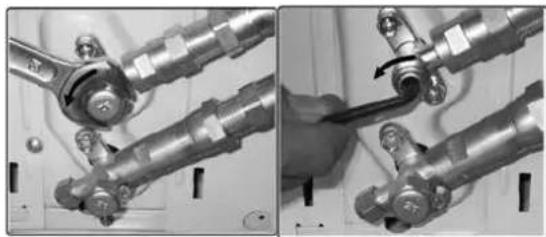

VIKTIGT: Eftersom kopplingen fungerar med gängpressande ringar, kan det läcka om du ångrar och kopplar ihop rören igen. Detta upphäver också garantin.

1. När du har slutfört anslutningen, använd tejpen för att linda köldmedieröret och anslutningskabeln ihop.

1. Efter avslutad anslutning av kopplingen av snabbkontakterna, för dräneringsslangen och köldmedierören igenom vägghålet.

OBS: Snabbkontakterna ska placeras utanför rummet. Använd hylsa, lock och neopren för att täta vägghålet.

1. För att förhindra att delarna för snabbkontakterna exponeras i luften, ska dynorna för ljuddämpning användas under installationen.

1. Skruva fast snabbkontakterna med dynorna för ljuddämpning, och packa fast dynorna så tätt som möjligt.

1. Skruva sedan in kontakterna med det svarta isoleringsmaterialet. För den övre exponerade delen, använd det vita isoleringsmaterialet (medföljer i lådan med tillbehör) för att täcka det helt.

1. Slutligen använd tejpen för att linda köldmedieröret och anslutningskabeln ihop.

ANTECKNINGOM RÖRETS VINKEL

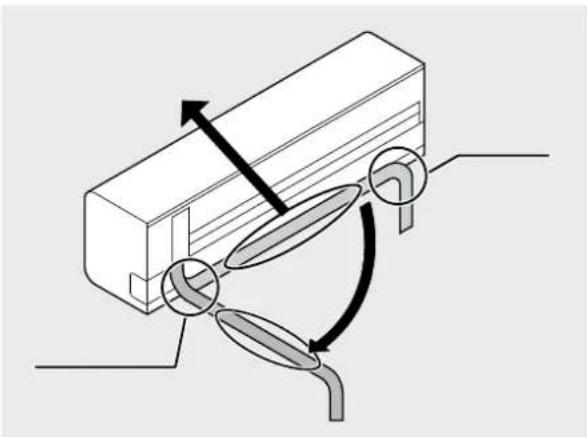

Köldmedelrör kan utgå från inomhusenheten från vänster bakre sida (när du står mot baksidan av enheten).

VISA FÖRSIKTIGHET

Var försiktig så att du inte får bucklor på eller skadar rörledningen medan du böjer dem från enheten. Eventuella bucklor på rörledningen påverkar enhetens prestanda.

ANSLUTNING AV KÖLDMEDIERÖR

Anslut köldmedieröret till utomhusenheten

VAR FÖRSIKTIG: För din egen säkerhet, använd alltid skyddsglasögon och arbetshandskar när du ansluter rören.

OBS: För att urskilja kontakterna som ska anslutas till inomhusenheten och utomhusenheten, har kontakterna på köldmedieröret märkts "A", "B", "C" och "D". Se till att märkningen på kontakten är densamma för inomhus- och utomhusenheten under anslutningen.

1. Ta först bort vattenbrickan på utomhusenheten.

1. Ta inte bort plasttätningar från utomhusenheten och de lämpliga köldmedierören tills de ska anslutas.

1. Rikta in köldmedierören korrekt så att de ställs upp med ventilerna och inte belastas. Placera skruvkontakten på ledningen för köldmedierören precis på gångan på utomhusenheten och dra åt de första gångorna för hand.

OBS: Köldmedierören ska kopplas till ventilerna på utomhusenheten med så liten belastning som möjligt.

VIKTIGT: Innan du fortsätter är det viktigt att du noggrant läser igenom följande instruktioner.

1. Dra sedan åt skruvkontakten först och sedan den övre skruvkontakten med den fasta nyckeln. Håll punkterna markerade ① genom att använda en fast nyckel och vrid muttrarna endast vid de markerade punkterna ② med hjälp av en fast nyckel (välj lämplig nyckel enligt kontaktdonets mått).

- Se till att skruvkontakterna inte snedställs när du drar åt dem och arbetar snabbt. Se nästa sida för korrekt vridmoment.

VIKTIGT: Eftersom kopplingen fungerar med gängpressande ringar, kan det läcka om du ångrar och kopplar ihop rören igen. Detta upphäver också garantin.

När du har slutfört steg 1-4, kontrollera att alla anslutningar är ordentligt täta med spray för detektering av läckage eller tvållödder. Om några bubblor bildas, läcker systemet och skruvkontakterna måste dras åt med en fast nyckel.

1. Ta sedan av locket på toppventilen med hjälp av en 19 mm fast nyckel. Öppna ventilen genom att vrida den moturs så längt det går med en 5 mm insexnyckel. Ventilen är nu öppen. Om ventilen inte öppnas helt, kan systemet sluta att fungera och skadas. Skruva tillbaka locket på toppventilen och dra åt det ordentligt för att säkerställa att det är ordentligt tätat.

1. Ta sedan av locket på bottenventilen med hjälp av en 19 mm fast nyckel. Öppna ventilen genom att vrida den moturs så långt det går med en 5 mm insexnyckel. Ventilen är nu öppen. Om ventilen inte öppnas helt, kan systemet sluta att fungera och skadas. Skruva tillbaka locket på bottenventilen och dra åt det ordentligt för att säkerställa att det är ordentligt tätat.

Viktigt! Den koniska ringen på ventilen har en viktig tätningsfunktion tillsammans med sätestätning i kåporna. Se till att du inte skadar konen och att du håller käpan fri från smuts och damm.

1. När du har slutfört steg 1-6, kontrollera att alla anslutningar är ordentligt täta med spray för detektering av läckage eller tvållödder. Om några bubblor bildas, läcker systemet och skruvkontakterna måste dras åt med en fast nyckel.

2. Starta utrustningen så att driftstrycket byggs upp inuti den. Kontrollera alla kontakter igen för tecken på läckage

a) under kylningsläge

b) i uppvärmningsläge.

Om några bubblor bildas, läcker systemet och skruvkontakterna måste dras åt med en fast nyckel.

8. ANSLUTA DRÄNERINGSSLANGEN FÖR KONDENS.

8.1 Ansluta tömningsslangen för kondens till den inre enheten.

Anslut den medföljande dräneringsslangen för kondens till den inre enheten genom att skjuta slangen över slangnippeln på den inre enheten. Kontrollera att dräneringsslangen för kondens alltid löper nedåt och att änden i inte hänger i vattnet. Se figur 15.

Kör alltid dräneringsslangen för kondens under köldmedierören för att förhindra att kondensbrickan svämmar över.

VISA FÖRSIKTIGHET

• Var noga med att dräneringsslangen ligger på den lägsta sidan i bunten. Placering på ovansidan kan orsaka att droppannan svämmar över inuti enheten.
• Låt dräneringsslangen löpa sluttande nedåt över hela längden för att smidigt dränera kondensvattnet.

Placera inte slutändan på avlopps- slangen i vatten.

8.2 Installation av dräneringsavlopp

Montera tätningen i dräneringsböjen och montera sedan in dräneringsavloppet i hålet på baspannan i utomhusenheten. Rotera 90 grader för att montera fast dem ordentligt. Anslut dräneringsavloppet med en förlängd dräneringsslang (medföljer inte). På detta sätt kan kondenserat vatten, som produceras under uppvärmningsläget för luftkonditioneringen dräneras bort. Se figur 16.

Figur 16

• Anslut luftkonditioneringen till en separat grupp. Se till att den här gruppen har rätt säkring
• Se följande tabell.
• Strömförsörjningen via nätspänningen bör ligga i intervallet 95%\~105% av märkspänningen i tabelen med angivna nominella spänningar.
• Strömförsörjningen måste ha en jordfelsbrytare installerad.
• Säkerställ att luftkonditioneringen är väl jordad.
• Anslut de elektriska ledningarna enligt det bifogade elektriska kopplingsschemat som finns på utomhusenhetens panel. Se kapitel 11.
• Alla kablar ska uppfylla lokala och nationella elektriska standardkoder och installeras av kvalificerade och kompetenta elektriker.

Modell Nätanslutning	Inmatad märkström (Brytare/Säkring)	Strömkontaktens storlek
≤ 3,5 kW 230 V, ~50 Hz 16 A 2,5 mm		^2
> 3,5 kW 230 V, ~50 Hz 16A långsam 2,5 mm		^2

OBS!

Matningsspänningen ska överensstämma med luftkonditioneringens märkspänning.

10.1 Ansluta elektriska kablar till utomhusenheten.

a. Kabel på 4,5 meter för elektrisk anslutning mellan inomhus- och utomhusenheten levereras med förpackningen och ingår i jyslan för köldmedierören (inomhusenhet).
b. Den elektriska kabeln är försedd med en elektrisk snabbkontakt.
c. Utomhusenheten är också försedd med elektrisk snabbkontakt.
d. Ta bort styrkåpan på utomhusenheten genom att lossa på skruven.
e. Klicka på kontakten på den interna enheten i kontakten på den yttre enheten och fäst kabeln till kopplingsplinten med kabelklämman monterad på den.
f. Jordledningskabeln ska måste anslutas direkt till den metallplatta som anslutningsplinten är monterad på. Platsen anges med symbolen

g. Anslut endast strömkabeln när hela installationen av luftkonditioneringen är klar.

VIDTA FÖRSIKTIGHETSÅTGÄRDER

För modeller med en kapacitet på <4,5 kW, anslut stickkontakten till ett vägguttag.

För modeller med kapacitet på >4,5 kW, anslut strömkontakten direkt till strömkällan. Använd inte en stickkontakt och uttag, eftersom starkström kan skada både kontaktens poler och uttaget och även orsaka brand.

10.2 Kabelanslutningen mellan inomhusenhet och utomhusenhet.

Rikta in de två kontakterna och för in dem i varandra tills de fixerad med ett klickljud. Y/G-kabeln ska anslutas individuellt. Säkra kabeln på styrkortet med slangklämma.

a. Isolera oanvända kablar med PVC-eltejp. Iordningställ dem så de inte kommer i kontakt med några elektriska eller metalliska delar.

b. Sätt tillbaka kabelskyddet på sidan av enheten och skruva fast den på plats.

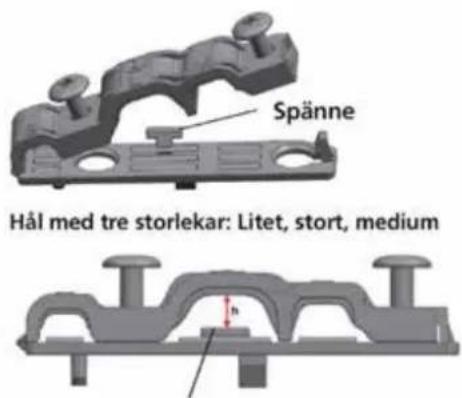

NOTERA: Om kabelklämman ser ut som följande, välj lämpligt genomgående hål enligt kabelns diameter.

När kabeln inte är tillräckligt fäst ska spännet användas för att stötta upp den för att klämmas fast.

10.3 Ansluta elkablarna till den inre enheten.

a. Koppla kabeln till inomhusenheten
b. Inomhus-/utomhusenhetens anslutningskabel ska vara H07RN-F typ, 2,5 mm².
c. Montera kabeln till den inre enheten Öppna frontpanelen och täckplåten på anslutningsplinten på höger sida av inre enheten. Figur 19.

d. Kabeln kan matas in från baksidan av den inre enheten till anslutningsplinten.
e. Anslut de elektriska ledningarna till anslutningsplinten för korrekt plats.

VIDTA FÖRSIKTIGHETSÅTGÄRDER

För modeller med en kapacitet på <4,5 kW, anslut stickkontakten till ett vägguttag.

För modeller med kapacitet på >4,5 kW, anslut strömkontakten direkt till strömkällan. Använd inte en stickkontakt och uttag, eftersom starkström kan skada både kontaktens poler och uttaget och även orsaka brand.

11. KONTROLLERA EFTER LÄCKAGE AV KYLARVÄTSKA

VIDTA FÖRSIKTIGHETSÅTGÄRDER

Tömning av köldmedieröret och luftkonditioneringens inre enhet måste utföras i enlighet med gällande nationella bestämmelser. Testet för läckage av kylvätska för köldmedierör och den inre enheten får endast utföras av en certifierad montör.

KONTROLLERA LUFTKONDITIONERINGEN FÖR MÖJLIGT LÄCKAGE

• Tvål och- vattenmetoden: Använd tvålvatten eller ett flytande neutralt rengöringsmedel på inomhusenhetens och utomhusenhetens anslutningar med en mjuk borste för att kontrollera efter läckage på rörledningars anslutningspunkter. Om bubblor sipprar ut, läcker rörledningarna.
• Egen speciell läckagedetektor: Använd läckagedetektor för att kontrollera efter läckage.

12. TESTKÖRNING EFTER INSTALLATION

Utför testkörning efter att ha avslutad elektrisk säkerhetskontroll och kontroll efter gasläckage.

Tiden för testkörning måste vara längre än 30 minuter.

Kontrollera att alla funktioner fungerar bra under testkörningen. Kontrollera särskilt att dräneringen på inomhusenheten är jämn.
