Produkttyp	2.1-kanals soundbar med trådlös subwoofer
Modell	Samsung HW-N310
Huvudenhetens mått (B x H x D)	860 x 60 x 75 mm
Subwooferns mått (B x H x D)	185 x 335 x 305 mm
Huvudenhetens vikt	2.1 kg
Subwooferns vikt	3.5 kg
Total uteffekt	160 W
Strömförsörjning	AC 100-240V, 50/60Hz
Strömförbrukning (standby)	0.5 W
Anslutningar	Bluetooth 4.0, optisk ingång, USB (MP3/WMA)
Ljudlägen	Standard, Surround, Basboost, Adaptivt ljud
Ljudavkodning	Dolby Digital, DTS 2.0
Kontroll	Fjärrkontroll, soundbar-knapp
Väggmonterbar	Ja (fäste ingår inte)
Rengöringsinstruktioner	Torka med en mjuk torr trasa. Använd inte slipande rengöringsmedel.
Säkerhetsföreskrifter	Utsätt inte för vatten eller fukt. Undvik värmekällor.
Reservdelar / Reparerbarhet	Kontakta Samsungs servicecenter för fjärrkontroll eller nätadapter.
Kompatibla enheter	TV, smartphone, surfplatta, PC

Vanliga frågor - HW-N310 SAMSUNG

Hur ansluter jag soundbaren till min TV via Bluetooth?

Tryck på Source-knappen på fjärrkontrollen eller soundbaren tills BT-läget visas. På din TV, aktivera Bluetooth och välj Samsung HW-N310 från listan. Om parkopplingen misslyckas, återställ soundbaren genom att hålla ned Play/Pause-knappen i 5 sekunder.

Vad är metoden för optisk kabelanslutning?

Anslut ena änden av en optisk kabel till OPTICAL OUT på din TV och den andra till OPTICAL IN på soundbaren. Ställ in TV:ns ljudutgång på Optical. Tryck på Source-knappen på soundbaren för att välja Optical.

Kan jag spela musik från en USB-enhet?

Ja, sätt i en USB-enhet (formaterad FAT32) som innehåller MP3- eller WMA-filer i USB-porten på soundbaren. Tryck på Source för att välja USB. Använd fjärrkontrollen för att styra uppspelningen.

Hur justerar jag bas eller diskant?

Tryck upprepade gånger på Sound Mode-knappen för att växla mellan Standard, Surround, Bass Boost eller Adaptive Sound. För att justera bas/diskant individuellt, använd Bass- eller Treble-knapparna på fjärrkontrollen (om tillgängliga) eller använd Settings-menyn på soundbarens display.

Vad ska jag göra om det inte kommer något ljud?

Se till att soundbaren är påslagen och att rätt källa är vald. Kontrollera att TV:ns ljudutgång är inställd på External Speaker. Försök ansluta via en annan kabel eller Bluetooth. Om problemet kvarstår, återställ soundbaren genom att dra ur kontakten i 30 sekunder.

Stöder soundbaren Dolby Atmos?

Nej, Samsung HW-N310 stöder inte Dolby Atmos. Den stöder Dolby Digital och DTS 2.0 för virtuellt surroundljud.

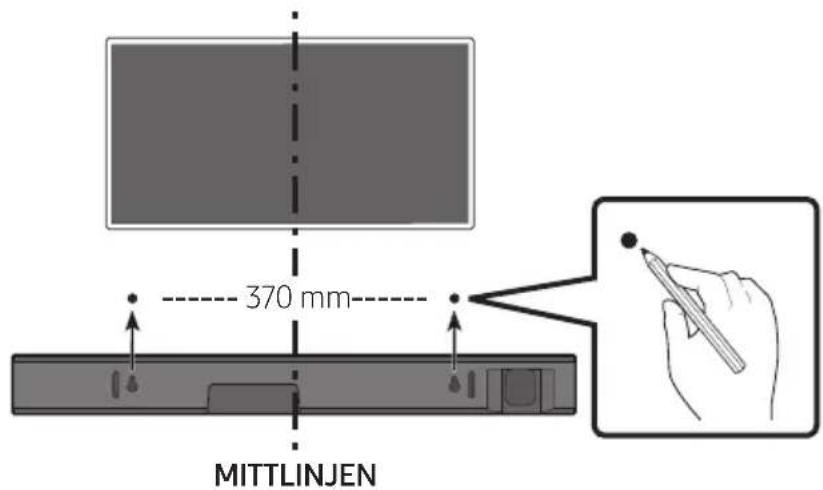

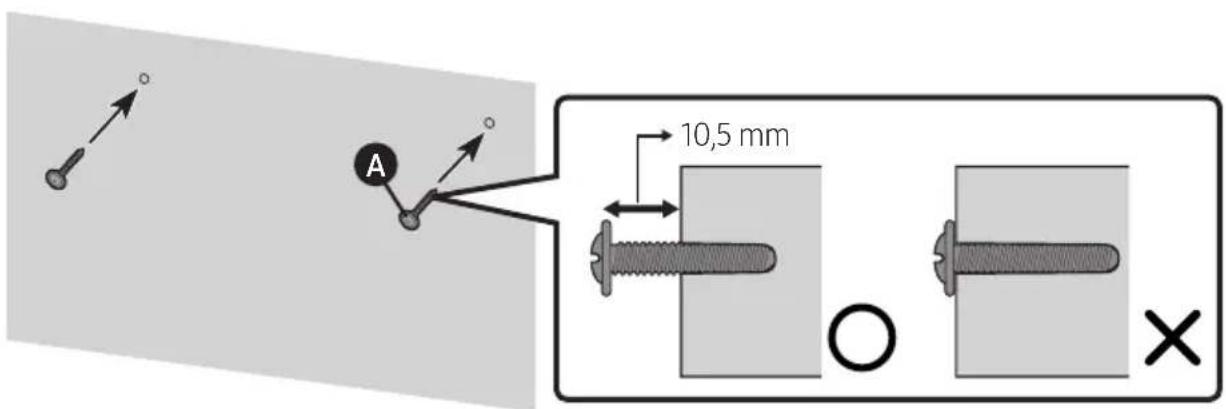

Hur väggmonterar jag soundbaren?

Använd två skruvankare (ingår inte) för att fästa väggmonteringsfästet. Rikta in soundbarens monteringshål med fästet och säkra. Se till att väggen kan bära vikten. Se manualen för exakt placering.

Hur återställer jag soundbaren till fabriksinställningarna?

Med soundbaren påslagen, tryck och håll ned + och - volymknapparna på soundbaren samtidigt i 5 sekunder tills INIT visas på displayen. Soundbaren startar om.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Om din TV stöder HDMI-CEC (Anynet+ för Samsung), anslut via HDMI (om tillgängligt) eller aktivera Anynet+ i TV:ns inställningar. För Bluetooth-anslutning kan vissa funktioner vara begränsade. Den medföljande fjärrkontrollen rekommenderas.

Varför parkopplas inte subwoofern?

Kontrollera att subwoofern är påslagen (blå LED). Om LED blinkar, tryck på ID SET-knappen på baksidan av subwoofern och tryck sedan på Play/Pause-knappen på fjärrkontrollen i 5 sekunder. Se till att båda är inom 10 meter.

BRUKSANVISNING HW-N310 SAMSUNG

Trinn 2. Velg Soundbar i menyen på TV-en eller Bluetooth-enheten

MERK

Er volumet stilt inn på minimumsnivå?

→ Justerer volumet.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIG HANDBOK i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Konstruktion och specifikationer kan ändras utan föregående meddelande.

Sätta i batteriet i fjärrkontrollen 6

02 Produktöversikt 7

Framsidan/höger sidopanel på Soundbar 7

Bottenpanelen på Soundbar 8

03 Fjärrkontrollen 9

Använda de dolda knapparna (knappar med mer än en funktion) ____ 10

Justera Soundbar-volymen med fjärrkontrollen till en tv ____ 12

04 Ansluta Soundbar 13

Ansluta ström 13

05 Ansluta till en TV 14

Ansluta med en optisk kabel 14

Ansluta en tv eller Bluetooth-enhet via Bluetooth ____ 16

Använda Samsung Audio Remote-appen 19

06 Ansluta en extern enhet 20

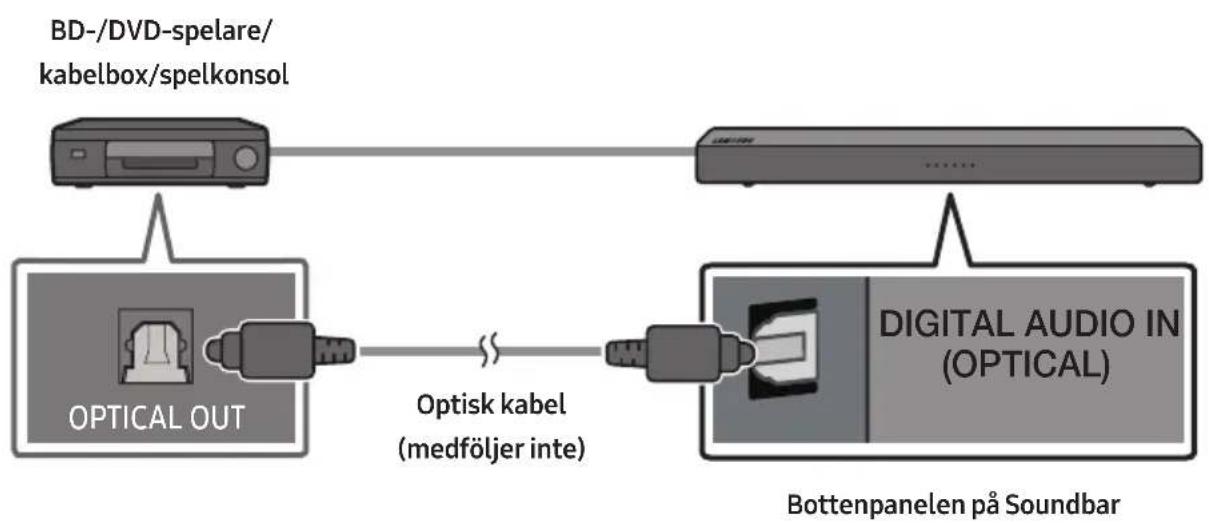

Ansluta med en Optisk kabel 20

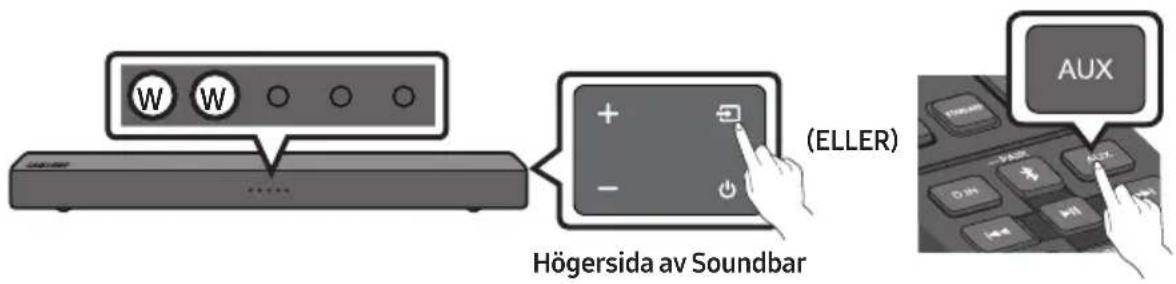

Ansluta med en analog ljudkabel (AUX) 21

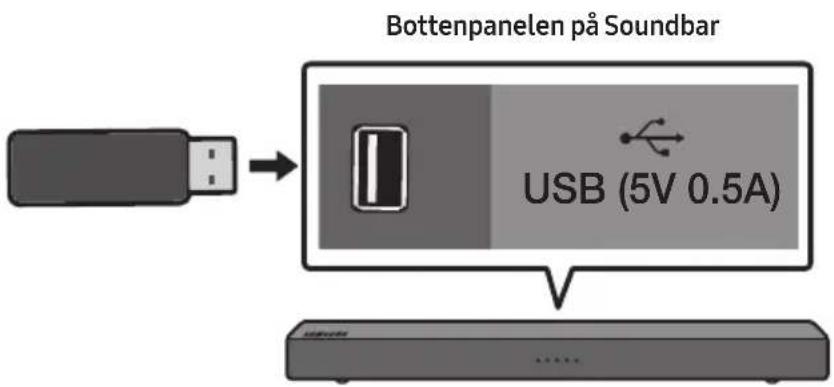

07 Ansluta en USB-lagringsenhet 22

Ställa in alternativ för upprepad uppspelning ____ 23

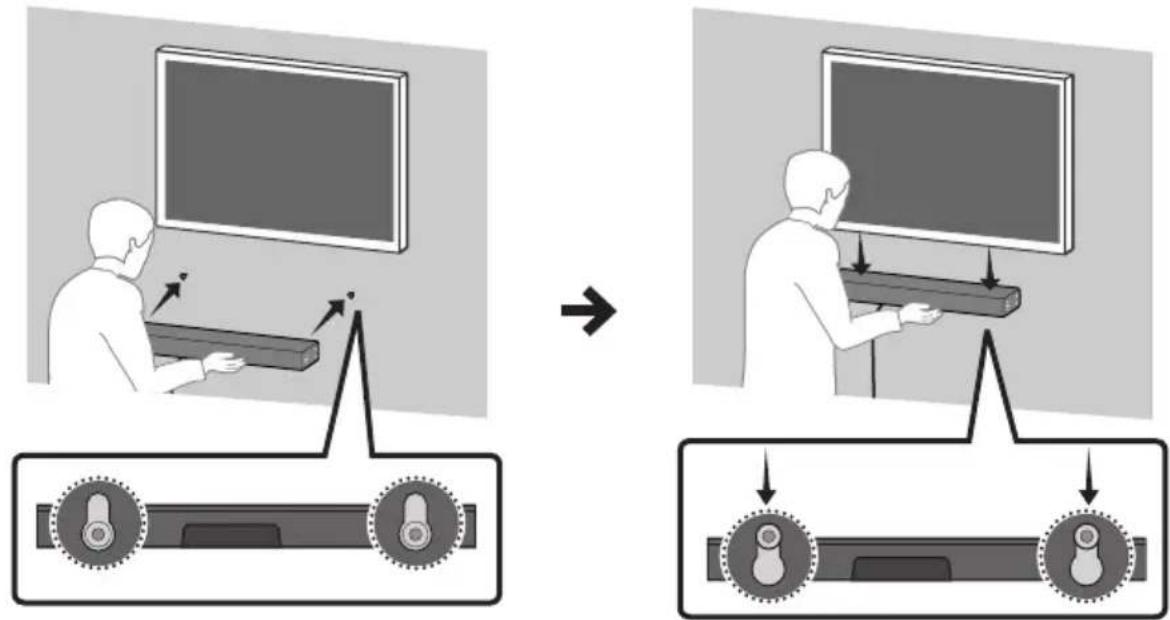

08 Installera väggfästet (tillval) 24

Försiktighetsåtgärder vid installation ____ 24

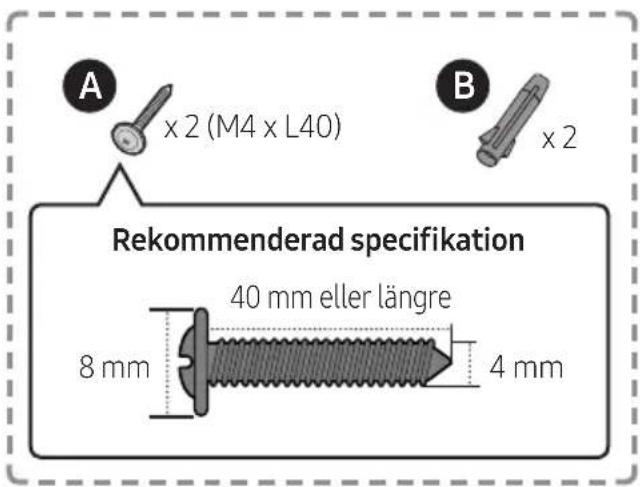

Väggmonteringskomponenter ____ 24

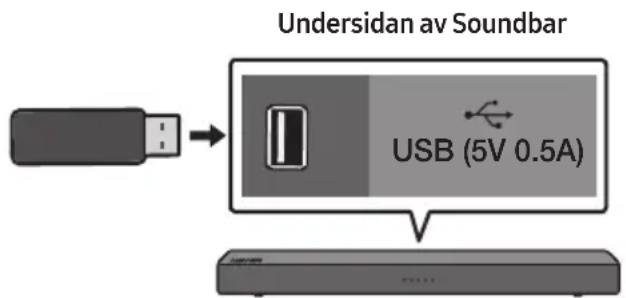

09 Program-uppdatering 27

När uppdateringen misslyckas ____ 28

10 Felsökning 29

11 Licens 30

12 Licensmeddelande för open source 30

14 Specifikationer och guide 31

Specifikationer 31

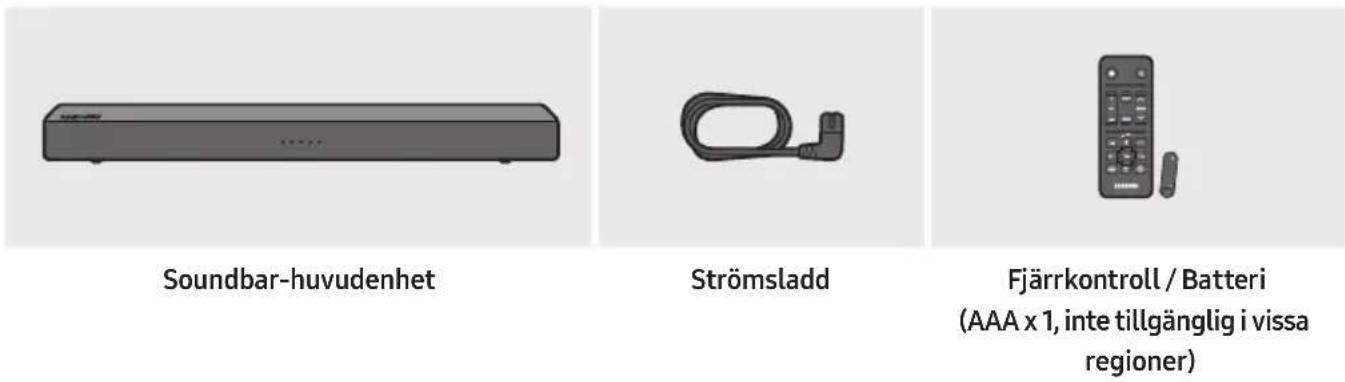

01 KONTROLLERA KOMPONENTERNA

• Användarhandbok/garantikort/regelverksguide (inte tillgänglig i vissa regioner).
• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

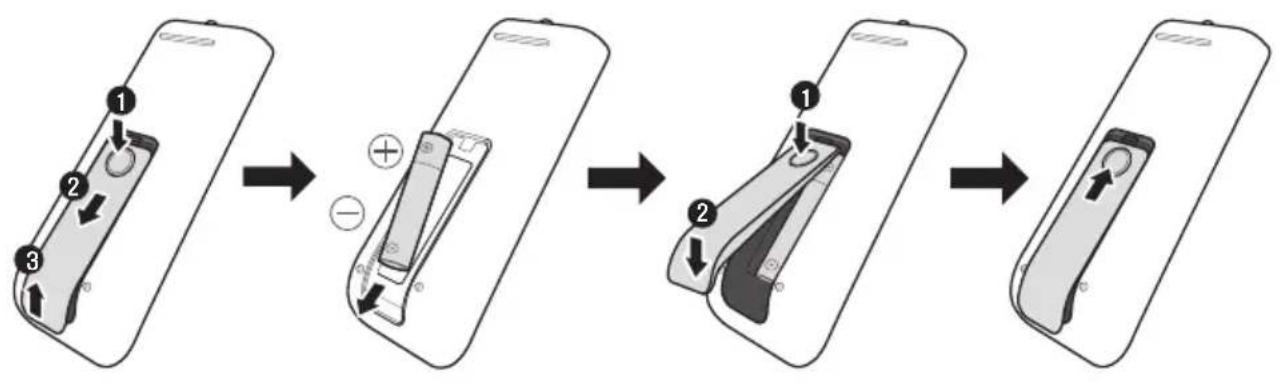

Sätta i batteriet i fjärrkontrollen

Matcha batteriets polaritet med symbolerna på batterifacket.

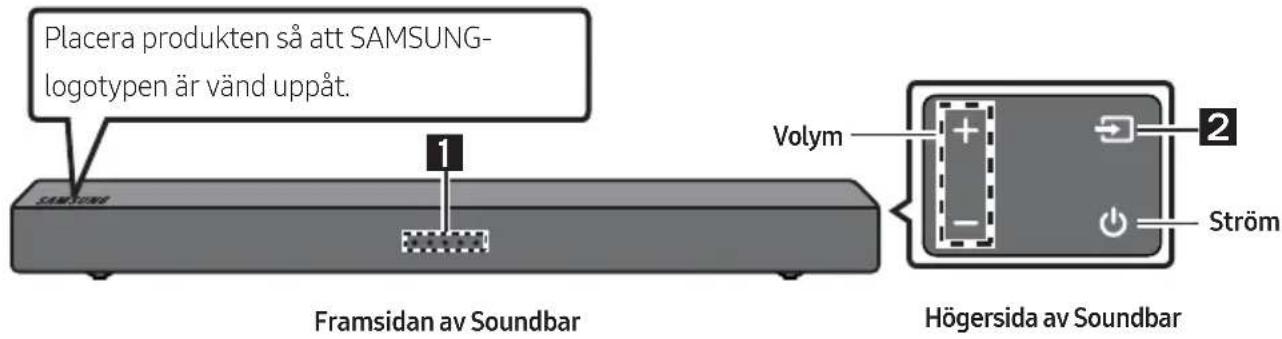

Framsidan/höger sidopanel på Soundbar

1	LED-indikator	LED-indikatorn blinkar, lyser eller ändrar färg beroende på aktuellt läge eller status för Soundbar. LED-indikatorns färg och antal lampor visar det aktiva läget enligt vad som beskrivs nedan. W Vit LED B Blå LED R Röd LED G Grön LED
		Läge	Knapp på fjärrkontrollen	LED-indikator
		D.IN
		Bluetooth		Ansluten status B Blinkar långsamt Frånkopplad status B B
		Bluetooth-parkoppling		Blinkar snabbt B B
		AUX
		USB
2	Källa	Väljer ingångsläge för källa. (D.IN / Bluetooth / AUX / USB)Aktivera läget "Bluetooth-parkoppling" genom att ändra källan till "Bluetooth"-läge och sedan hålla ned knappen i mer än 5 sekunder.

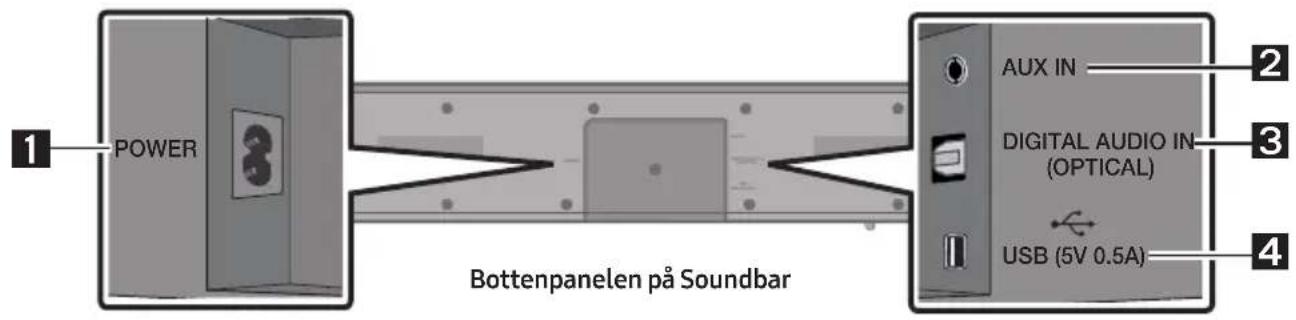

Bottenpanelen på Soundbar

1	POWER Anslut AC-strömkabeln till Soundbar.
2	AUX Ansut till den analoga utgången på en extern enhet.
3	D.IN Ansut till den digitala (optiska) utgången på en extern enhet.
4	USB Ansut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.
• När du kopplar från strömkabeln från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

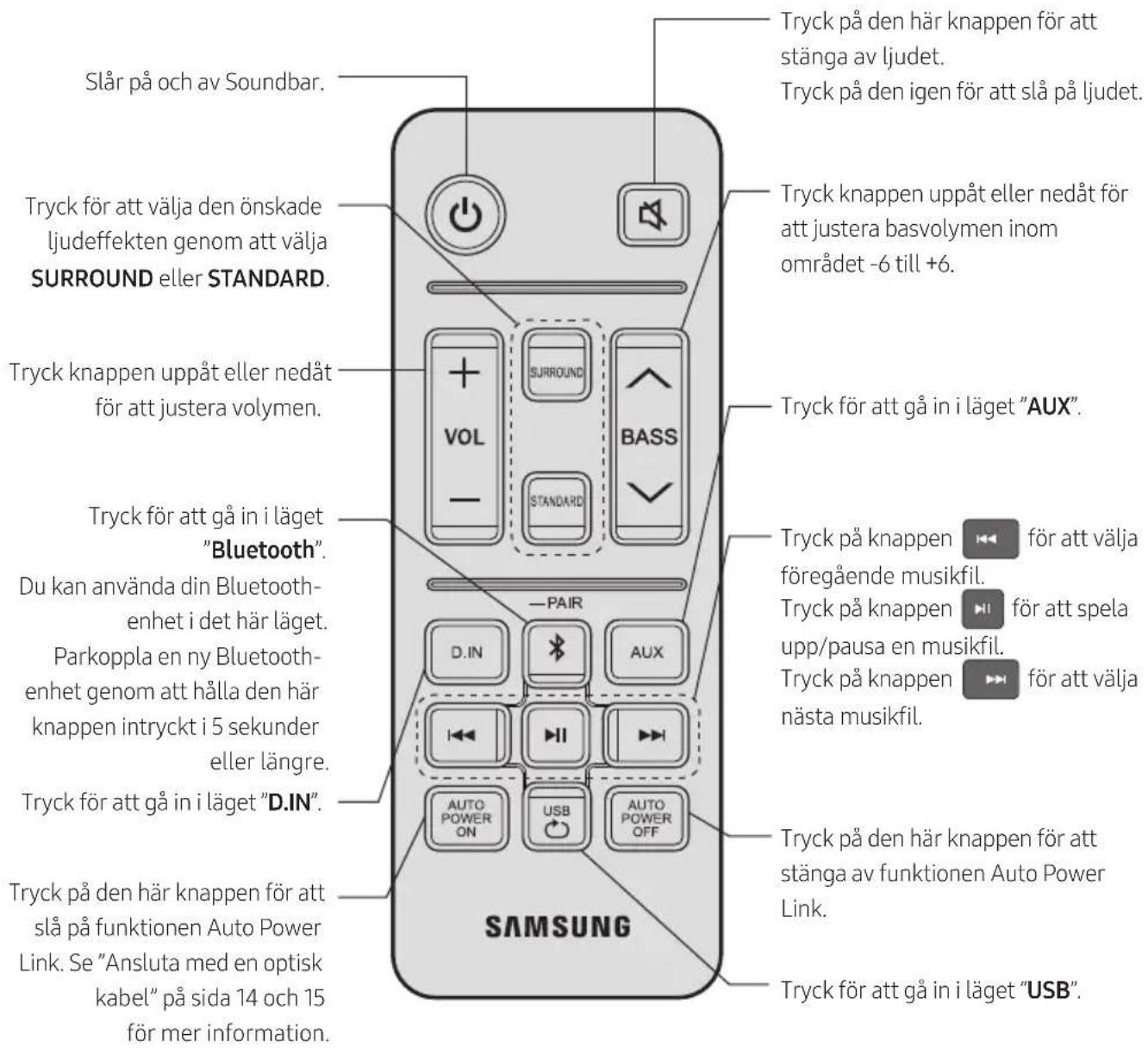

03 FJÄRRKONTROLLEN

- Bilderna på och knapparna och funktionerna hos fjärrkontrollen kan variera beroende på modell.

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Använda fjärrkontrollen
Knapp på fjärrkontrollen	Funktion
	Auto Power Down På/Av (AUX-läge)	I AUX -läget håller du knappen intryckt i 5 sekunder i påslaget läge för att utlösa/stänga av Auto Power Down-funktionen.Enheten stängs av automatiskt i följande situationer.- D.IN / BT / USB -läge : Om det inte finns någon ljudsignal under 5 minuter.- AUX -läge :- Om ljudkabeln (AUX) är frånkopplad i 5 minuter.- Om det inte finns någon KEY-inmatning under 8 timmar när ljudkabeln (AUX) är ansluten. (Funktionen Auto Power Down kan endast stängas av i det fallet.)- Om du vill stänga av Auto Power Down -funktionen i "AUX"-läget håller du ned knappen i 5 sekunder.
		LED-indikator
		Auto Power Down På	Auto Power Down Av
	TV Connect (Bluetooth-läge)	Detaljerad information om TV Connect finns i "Koppla bort Soundbar från tv:n" på sidan 17.
	Initiera (Standby)	Håll knappen intryckt i 5 sekunder i standby-avstängningsläge för att utlösa systeminitieringsfunktionen.
		LED-indikator
	TV-fjärrkontroll På/Av (Standby)	Detaljerad information om tv-fjärrkontrollen finns i "Justera Soundbar-volymen med fjärrkontrollen till en tv" på sidan 12.
	Bluetooth PowerPå/Av	Håll knappen intruckers sekunder i påslaget läge föratt utlösa Bluetooth Power På/Av-funktionen.
		LED-indikator
		Bluetooth Power På	Bluetooth Power Av

Justera Soundbar-volymen med fjärrkontrollen till en tv

Om du har en Samsung-tv kan du justera volymen på Soundbar med den infraröda fjärrkontrollen som levererades med din Samsung-tv.

Använd först tv-menyn för att ställa in tv-ljudet på din Samsung-tv till externa högtalare, och använd sedan din Samsung-fjärrkontroll för att styra volymen på Soundbar. Se användarhandboken till tv:n för mer information.

Standardläget för den här funktionen är styrning via en Samsung-tv.

1. Om du inte har en Samsung-tv och du vill att tv:ns fjärrkontroll ska styra volymen på Soundbar, kan du ändra inställningarna för funktionen genom att hålla knappen BASS 📐 intryckt flera gånger. Om du vill att fjärrkontrollen till tv:n ska styra volymen på Soundbar, följer du steg 1 till 3 nedan.

2. Om du vill stänga av funktionen helt följer du steg 1 och 2.

	Läge Knapp på fjärrkontrollen LED-indikator
1.	Stäng av
2.	"Av"-läge
3.	"Alla TV"-läge
4.	"Samsung-TV"-läge(Standardläge)

- Varje gång du trycker på knappen BASS och håller den intryckt i 5 sekunder, växlar läget i följande ordning: "Samsung-TV" (Standardläge) → "Av" → "Alla TV".

- LED-lamporna blinkar i 3–4 sekunder och återgår sedan till standbyavstängningsläget.

- Den här funktionen kanske inte är tillgänglig beroende på tv:ns fjärrkontroll.

– Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

04 ANSLUTA SOUNDBAR

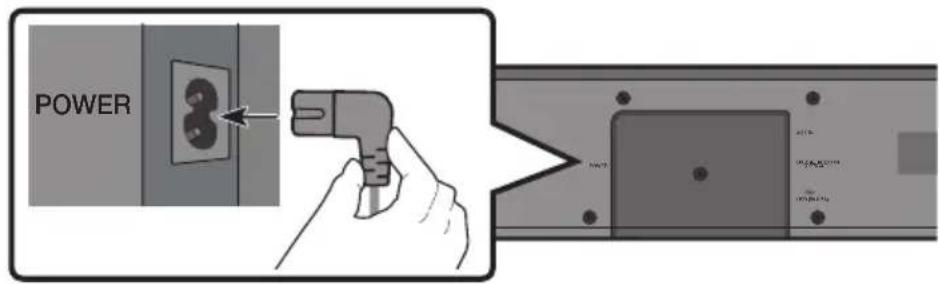

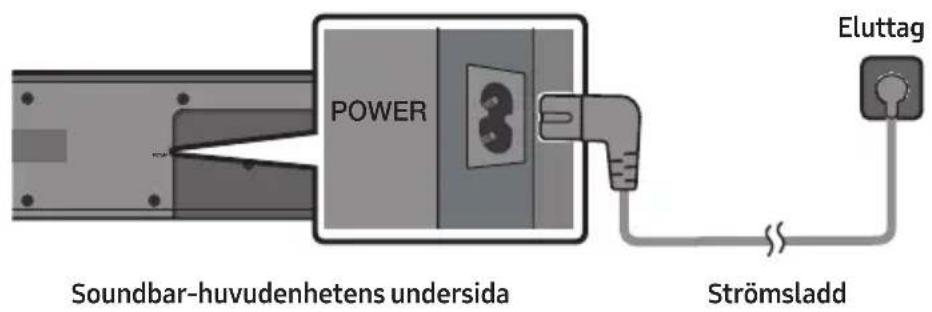

Ansluta ström

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

05 ANSLUTA TILL EN TV

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.
• Funktionen stöds av Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när du ansluter Soundbar till tv:n med en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

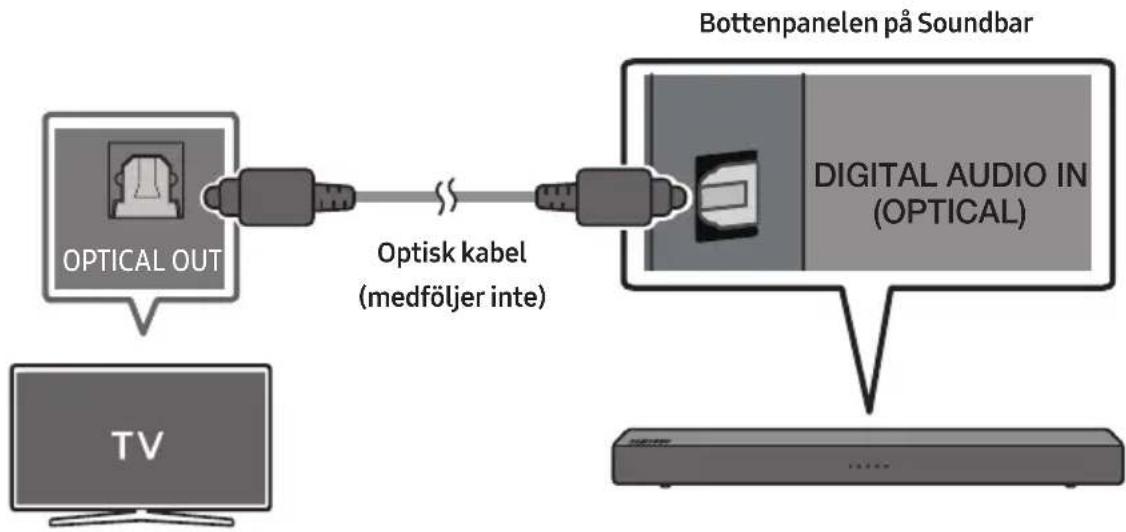

Ansluta med en optisk kabel

Steg 1. Anslut en optisk kabel

OBS!

- När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

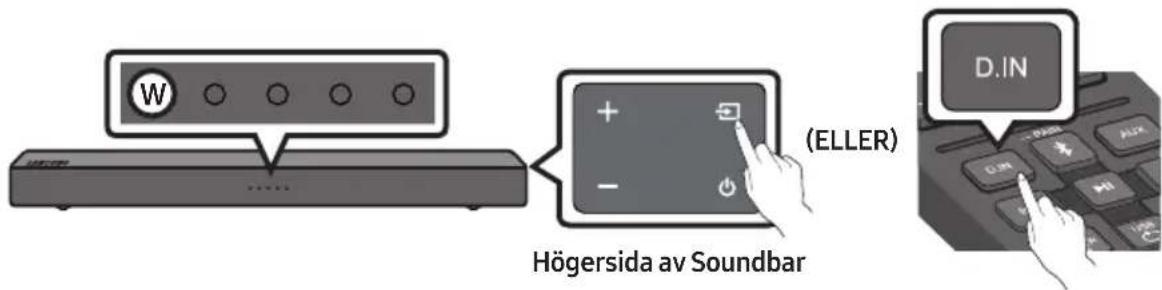

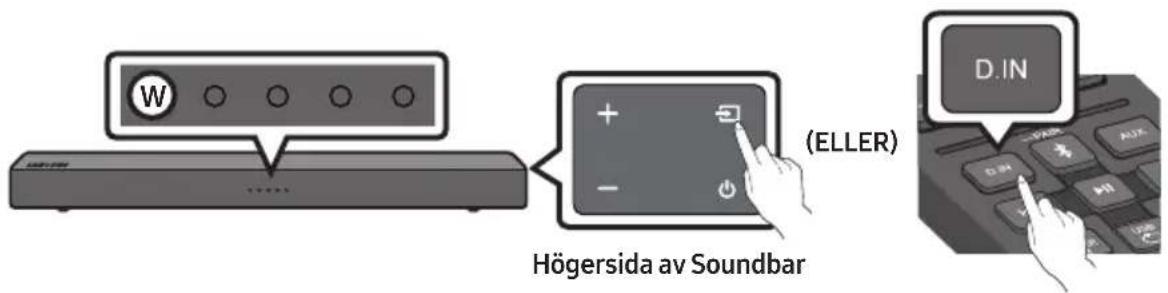

Steg 2. Ändra läget för Soundbar till D.IN

Auto Power Link

Den här funktionen slår på Soundbar automatiskt när tv:n slås på om Soundbar är ansluten till tv:n med en optisk kabel (medföljer inte).

Tryck på knappen för lärrkontrollen för att slå på den här funktionen.

- Auto Power Link är som standard inställd på PÅ. (Stäng av funktionen genom att trycka på knappen

på fjärrkontrollen.)

• Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.
• Den här funktionen är bara tillgänglig i läget "D.IN".

Läge Knapp	på fjärrkontrollen LED-indikator
AV
PÅ

Ansluta en tv eller Bluetooth-enhet via Bluetooth

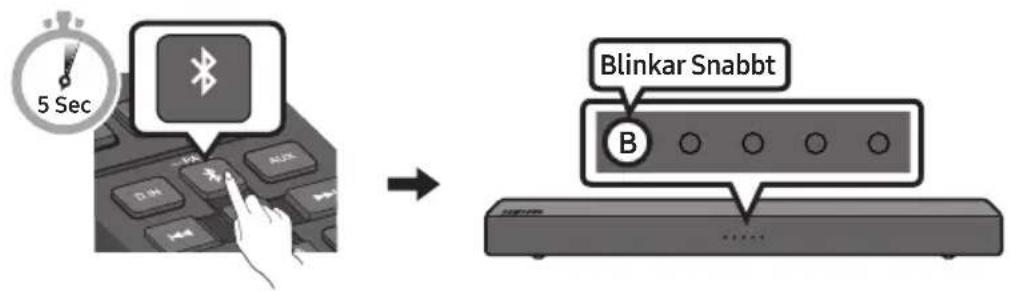

Steg 1. Ändra läget för Soundbar till "Bluetooth-parkoppling"

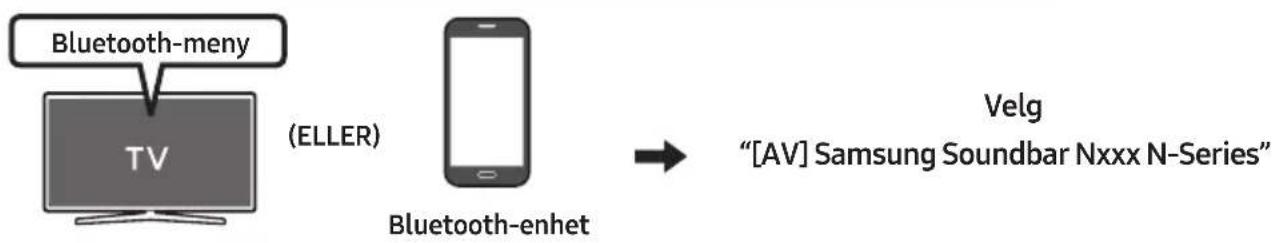

Steg 2. Välj Soundbar i tv:ns eller Bluetooth-enhetens meny

OBS!

- Du kan inte ansluta fler än en tv eller Bluetooth-enhet åt gången.

Steg 3. Kontrollera status för Soundbar

Den blå LED-indikatorn ska inte blinka när Bluetooth-anslutningen är klar.

Om tv:n eller enheten inte går att ansluta

- Om en tidigare ansluten Soundbar visas i enhetslistan på din tv eller Bluetooth-enhet tar du bort den. (t.ex. "[AV] Samsung Soundbar Nxxx N-Series")

• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från tv:n

Tryck på knappen på högra sidopanelen eller på fjärrkontrollen och välj sedan något annat läge än "Bluetooth".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar.
  (Den tid som krävs kan variera beroende på tv-modell.)
• Avbryt den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n genom att trycka och hålla in 15 sekunder i "Bluetooth"-läge. TV Connect stängs AV.
• Slå på TV Connect igen genom att hålla knappen ▶ intryckt i 5 sekunder med Soundbar i "Bluetooth"-läge.
  • TV Connect är inställt till PÅ som standard.

Läge Knapp på fjärrkontrollen LED-indikator
TV Connect-AV

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

– Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.
- Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.

• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
  – Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).

- När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar Nxxx N-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Soundbar kan inte parkopplas till en annan Bluetooth-enhet om den redan är i Bluetooth-läge och är parkopplad med en Bluetooth-enhet.

Bluetooth Power På

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

Tryck på och håll ned knappen på färrkontrollen i minst 5 sekunder medan Soundbar är påslagen.

- Bluetooth Power -funktionen är som standard inställd på På.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:
  – När en del av kroppen är i kontakt med mottagnings- / överföringssystemet för Bluetooth-enheten eller Soundbar.
  – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.
  – Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.

- Para ihop Soundbar med Bluetooth-enheten och håll ett kort avständ.

- Ju längre avständ mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.

Om avständet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.

- I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.

- Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.

- Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Använda Samsung Audio Remote-appen

Installera Samsung Audio Remote-appen

För att styra Soundbar med en smart enhet och Samsung Audio Remote-appen, hämtar du först Samsung Audio Remote-appen i Google Play-butiken.

Marknadssökning : Samsung Audio Remote

Starta Samsung Audio Remote-appen

Starta Samsung Audio Remote-appen genom att trycka på Audio Remote-ikonen på smartenheten och följ sedan instruktionerna på skärmen.

- Samsung Audio Remote-appen är bara kompatibel med Android-baserade mobiltelefoner och mobila enheter med Android OS 3.0 eller senare.

06 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett optisk kabel eller analog kabel för att spela upp ljud från den externa enheten via Soundbar.

Ansluta med en Optisk kabel

Steg 1. Anslut med en optisk kabel

Steg 2. Ändra läget för Soundbar till D.IN

Steg 2. Ändra läget för Soundbar till AUX

07 ANSLUTA EN USB-LAGRINGSENHET

Steg 1. Anslut en USB-enhet

OBS!

- Soundbar stängs av automatiskt (Auto Power Av) om du inte ansluter en USB-enhet till Soundbar inom 5 minuter.

Steg 2. Ändra läget för Soundbar till USB

Ställa in alternativ för upprepad uppspelning

När Soundbar är i "USB"-läge, ändras hur "USB"-läget spelar upp spår varje gång du trycker på knappen i följande ordning: Upprepa - Av > Upprepa - 1 låt > Upprepa - Alla låtar > Upprepa - Slumpmässigt. Se tabellen nedan för mer information.

Läge Knapp på fjärrkontrollen LED-indikator
Upprepa - Av
Upprepa - 1 låt
Upprepa - Alla låtar
Upprepa - Slumpmässigt

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	6KHz ~ 48KHz 80–320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz	80–320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz	80–320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz	80–320kbps
*.wma	Wave_Format_MSAudio1	16KHz ~ 48KHz	56–128kbps
	Wave_Format_MSAudio2	16KHz ~ 48KHz	56–128kbps
*.aac	AAC	16KHz ~ 96KHz	48–320kbps
	AAC-LC	16KHz ~ 96KHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16KHz ~ 48KHz	upp till 3000kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	upp till 3000kbps

- Om det finns för många mappar och filer på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

08 INSTALLERA VÄGGFÄSTET (TILLVAL)

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
- Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
- Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
- Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M4

- Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

För installation på betongväggar (medföljer inte)

OBS!

- Installationer på andra typer av väggar kräver olika typer av skruv.

1.

OBS!

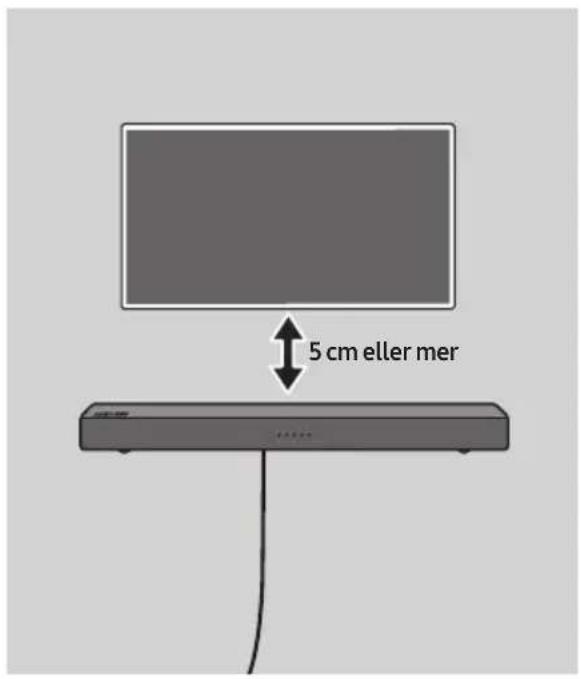

- Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n. - Märk upp hålens placering med en blyertspenna.

1.

VIKTIG INFORMATION

- Installationsmetoden som visas här är avsedd för BETONG väggar. Installationsmetoderna varierar beroende på typ av vägg. För installation på gipsplatta rekommenderar vi starkt att du borrar hål för stödskruvar i de underliggande träreglarna.

1.

4.

5.

- Det finns stöd för vägginstallation inbyggda på baksidan av Soundbar.

VAR FÖRSIKTIG

- Tryck ned Soundbar tillräckligt hårt för att fästa den på väggen. Om Soundbar inte är ordentligt fastsatt på väggen kan den lossna och orsaka personskador. - Stöt inte till och slå inte på Soundbar (särskilt nedifrån). Stöten kan göra att Soundbar lossnar från väggen och leda till personskador.

09 PROGRAM- UPPDATERING

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för Soundbar i framtiden.

Om en uppdatering erbjuds kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet där programuppdateringen finns lagrad till USB-porten på Soundbar.

Mer information om hur du hämtar uppdateringsfiler finns på Samsung Electronics webbplats på (www.samsung.com → Support). Ange och välj sedan din Soundbar-modell, välj Programvara och appar och sedan Nedladdningar. Observera att alternativens namn kan variera.

1. Ladda ned produktprogramvaran genom att följa stegen nedan: Gå till Samsungs webbplats (samsung.com) → sök efter modellnamnet - välj alternativet kundsupport (namnet på alternativet kan komma att ändras)
2. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.
3. Stäng av Soundbar och anslut USB-enheten med programuppdateringen till USB-porten.
4. Dra ur strömkabeln, sätt i den igen och slå sedan på Soundbar.
5. Slå på Soundbar och välj USB-läget. Inom 3 minuter tänds 4 vita LED-lampor och uppdateringen startar.
6. När uppdateringen är klar slås Soundbar av. Håll knappen på fjärrkontrollen intryckt i 5 sekunder. Alla LED-lampor blinkar 2 gånger och sedan stängs Soundbar av. Uppdateringen är klar.
7. Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

När uppdateringen misslyckas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

- Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.

- Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.

- När uppdateringen är klar initieras användarinställningarna i Soundbar. Vi rekommenderar att du antecknar dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Om programvaran inte kan uppdateras ska du kontrollera om det är något fel på USB-stickan.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
• Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

10 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

→Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i Bluetooth-läge.

→ Se avsnitten om Bluetooth-anslutning på sidorna 16 och 17.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen VOL för att stänga av funktionen.

Är volymen inställd på miniminivå?

→ Justera volymen.

Fjärrkontrollen fungerar inte.

Är batteriet tomt?

→Ersätt med nya batterier.

Är avständet mellan fjärrkontrollen och Soundbar-huvudenheten för långt?

→ Flytta fjärrkontrollen närmare Soundbar-huvudenheten.

11 LICENS

DOLBY

AUDIO

För at skicka förfrågningar och begäran angående öppna källor ska du kontakta Samsung via e-post ([e-mail]).

13 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen
  (a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
  (b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
• Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

14 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-N310
USB 5V/0,5A
Vikt 2,0 kg
Mått (B x H x D) 641,0 x 65,0 x 107,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
Uppspelningsformat som stöds(DTS 2.0-ljud spelas upp i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz

Total strömförbrukning vid standbyläge (W) 1,0W
Inaktivera Bluetooth	Håll ned [IMAGE] knappen i mer än 5 sekunder för att inaktivera funktionen Bluetooth Power.
Aktivera Bluetooth	Håll ned [IMAGE] knappen i mer än 5 sekunder för att aktivera funktionen Bluetooth Power.

OBS!

- Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.

– Vikt och mått är ungefärliga.

- Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress: http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
