HW-N310 - Äänipalkki SAMSUNG - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi HW-N310 SAMSUNG PDF-muodossa.
| Tuotetyyppi | 2.1-kanavainen soundbar langattomalla subwooferilla |
| Malli | Samsung HW-N310 |
| Pääyksikön mitat (L x K x S) | 860 x 60 x 75 mm |
| Subwooferin mitat (L x K x S) | 185 x 335 x 305 mm |
| Pääyksikön paino | 2,1 kg |
| Subwooferin paino | 3,5 kg |
| Kokonaislähtöteho | 160 W |
| Virtalähde | AC 100-240V, 50/60Hz |
| Virrankulutus (valmiustila) | 0,5 W |
| Liitettävyys | Bluetooth 4.0, optinen tulo, USB (MP3/WMA) |
| Äänitilat | Normaali, Surround, Bass Boost, Mukautuva ääni |
| Äänen dekoodaus | Dolby Digital, DTS 2.0 |
| Ohjaus | Kauko-ohjain, soundbar-painike |
| Seinälle asennettava | Kyllä (kiinnikettä ei sisälly) |
| Puhdistusohjeet | Pyyhi pehmeällä kuivalla liinalla. Älä käytä hankaavia puhdistusaineita. |
| Turvallisuusohjeet | Älä altista vedelle tai kosteudelle. Vältä lämmönlähteitä. |
| Varaosat / korjattavuus | Ota yhteyttä Samsungin huoltokeskukseen kauko-ohjaimen tai virtasovittimen osalta. |
| Yhteensopivat laitteet | TV, älypuhelin, tabletti, PC |
Usein kysytyt kysymykset - HW-N310 SAMSUNG
Käyttäjien kysymyksiä aiheesta HW-N310 SAMSUNG
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Äänipalkki PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi HW-N310 - SAMSUNG ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. HW-N310 merkiltä SAMSUNG.
KÄYTTÖOHJE HW-N310 SAMSUNG
 | MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA. |  |
 | Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin. | |
 | Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita. | |
 | Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta. | |
 | AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite. | |
 | DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite. | |
 | Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin. | |
MUISTUTUS
VAROITUS
- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.
MUISTUTUS
- SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
- Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
- Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
- Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
- Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.
TURVAOHJEET
- Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
- Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
- Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
- Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.
Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.
- Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.
Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.
Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.
Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta.
(http://www.samsung.com/support)
Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
SISÄLTÖ
01 Osien tarkistaminen 6
Pariston asettaminen kaukosäätimeen 6
02 Laitteen yleiskuvaus 7
Soundbar-laitteen etupaneeli / oikea sivupaneeli 7
Soundbar-laitteen alapaneeli 8
03 Kaukosäädin 9
Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 10
Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä ____ 12
04 Soundbar-laitteen yhdistäminen 13
Virran liittäminen 13
05 Yhdistäminen Televisioon 14
Kytkeminen optisella kaapelilla 14
TV:n tai Bluetooth-laitteen yhdistäminen Bluetooth-toiminnolla ____ 16

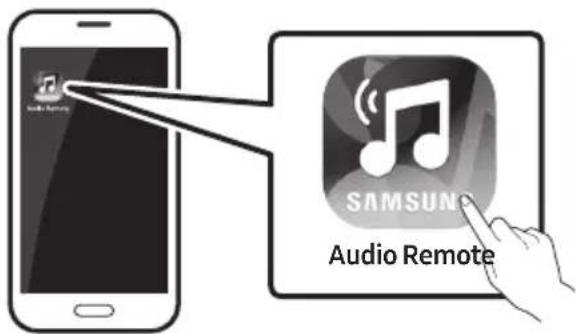

Samsung Audio Remote -sovelluksen käyttäminen 19
06 Ulkoisen laitteen yhdistäminen 20
Kytkeminen optisella kaapelilla 20

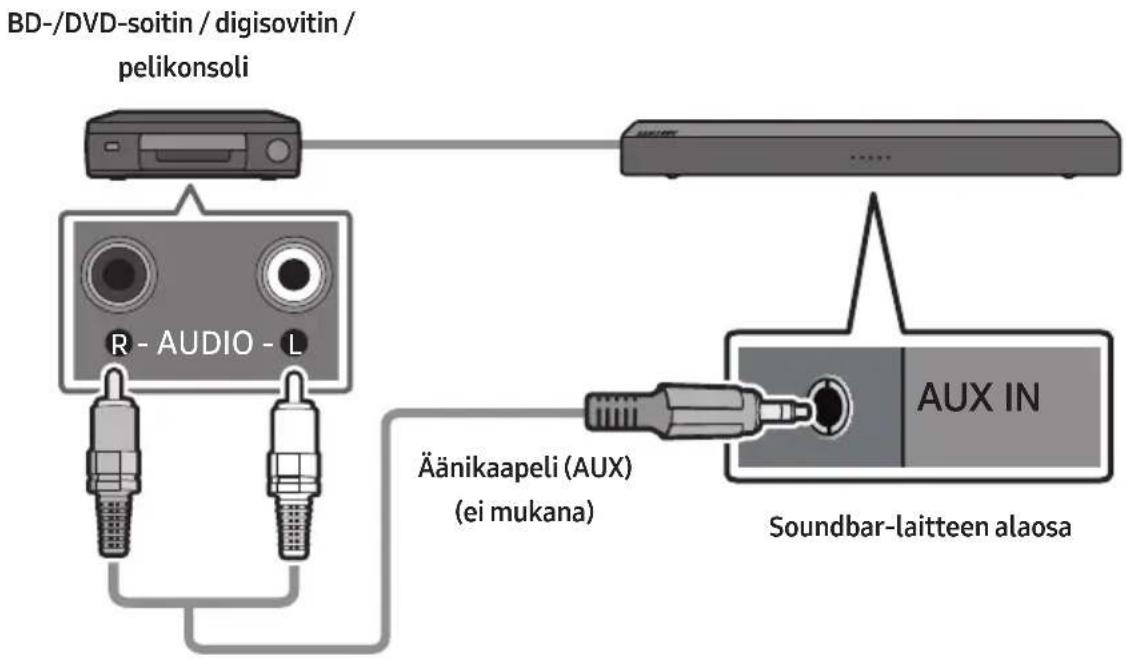

Kytkeminen analogisella äänikaapelilla (AUX) 21

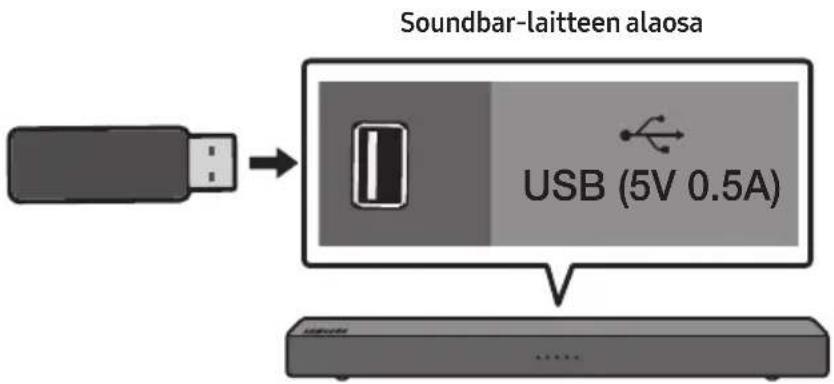

07 USB tallennuslaitteen kytkeminen 22
Jatkuvan toiston asetusten määrittäminen ____ 23

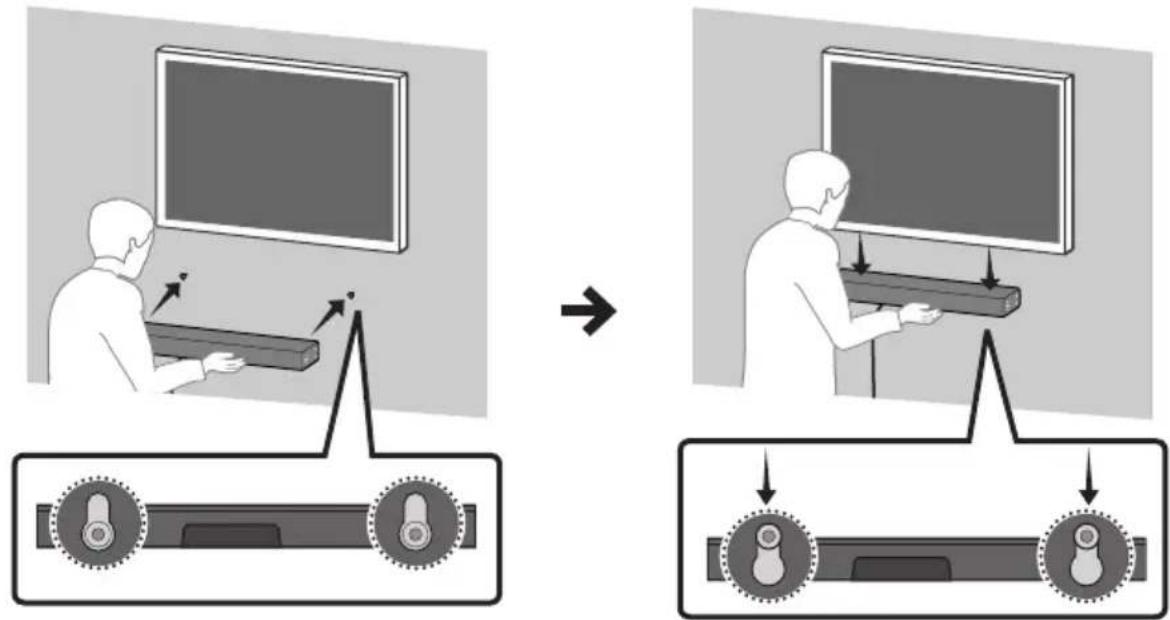

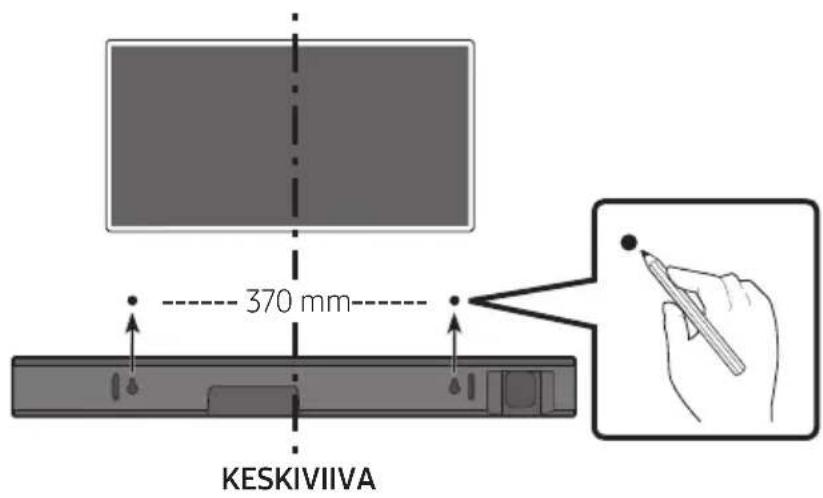

08 Seinäasennustelineen (valinnainen) asentaminen
Varotoimia asennukseen ____ 24

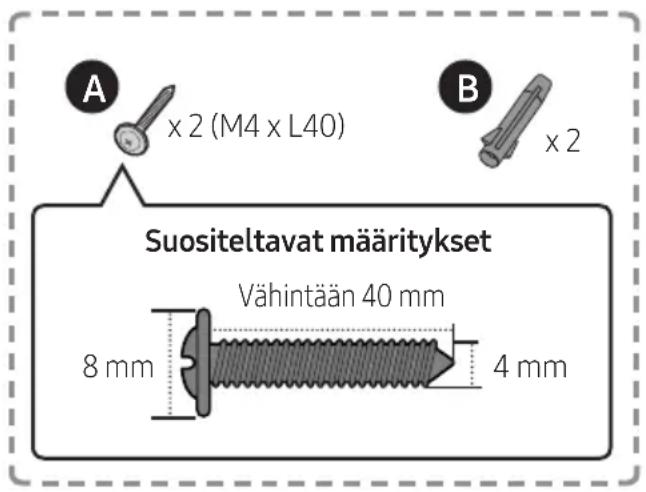

Seinäkiinnitysosat ____ 24
09 Ohjelmiston päivittäminen 27
Päivitysprosessi ____ 27
Jos päivitys epäonnistuu ____ 28
10 Vianmääritys 29
11 lisenssillä 30
12 Avoimen lähdekielen lisenssi-ilmoitus 30
13 Tärkeä huoltohuomautus 30
14 Tekniset tiedot ja lisätietoja 31
Tiedot 31

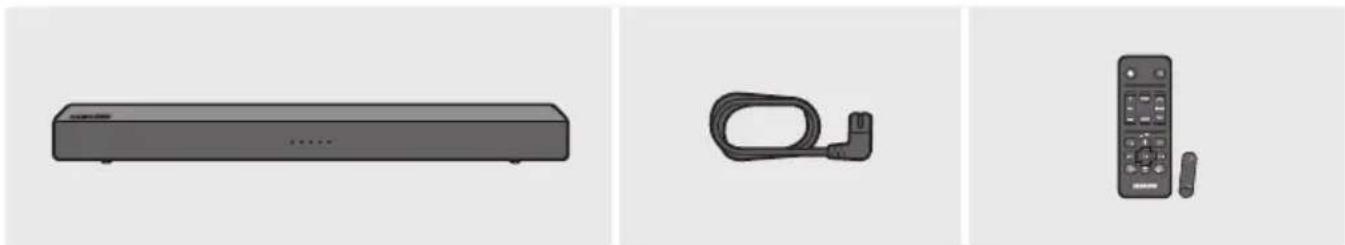

01 OSIEN TARKISTAMINEN
Soundbar-päälaite Virtajohto Kaukosäädin / Paristo
(AAA x 1 kpl, ei saatavilla kaikkialla)
- Käyttöopas / takuukortti / oikeudellinen opas (ei saatavilla kaikkialla).
- Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
- Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
- Lisävarusteiden ulkonäkö voi erota hieman alla olevista kuvista.

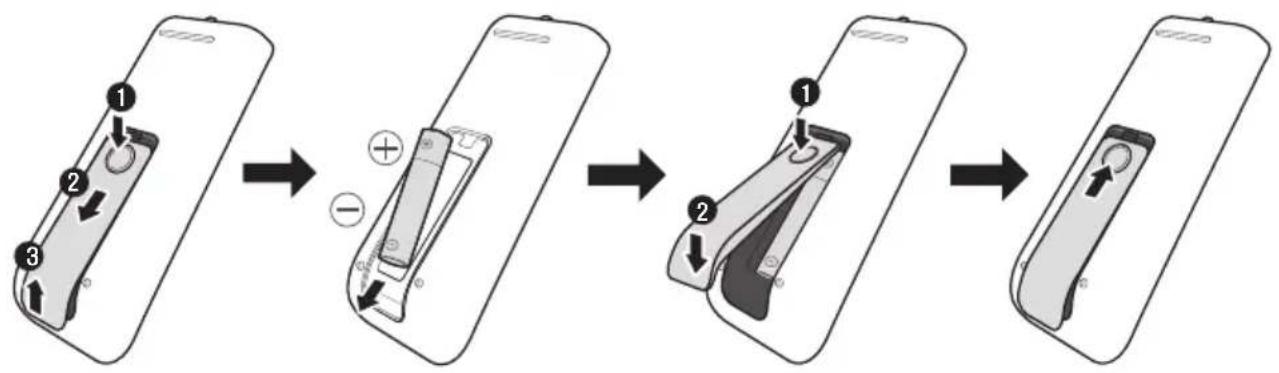

Pariston asettaminen kaukosäätimeen
Aseta pariston navat paristokotelon merkkien mukaisesti.

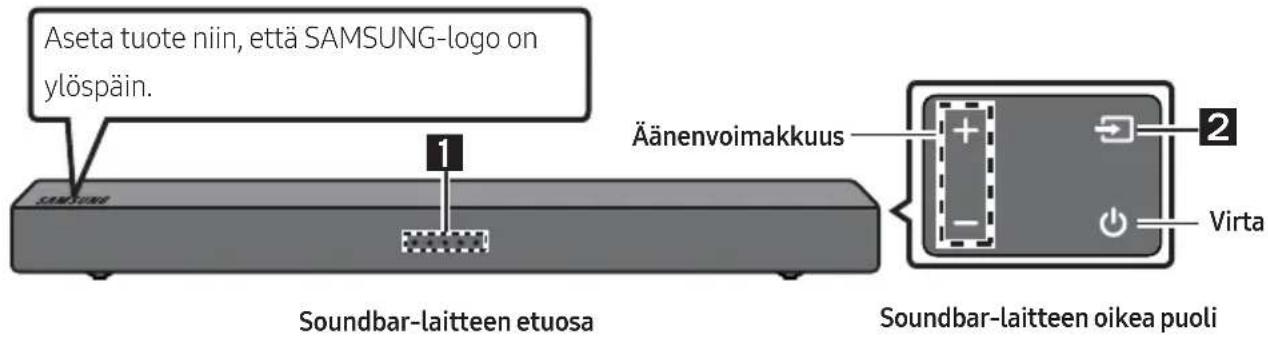

Soundbar-laitteen etupaneeli / oikea sivupaneeli
| 1 | LED-merkkivalo | LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan. LED-merkkivalon väri ja valojen määrä ilmaisevat aktiivisen tilan seuraavassa kuvatulla tavalla. W Valkoinen LED B Sininen LED R Punainen LED G Vihreä LED | ||
| Toimintatila | Kaukosäätimen painike | LED-merkkivalo | ||
| D.IN |  | |||
| Bluetooth |  | |||
| Bluetooth-laiteparin |  | |||
| AUX |  | |||
| USB |  | |||
| 2 | Lähde | Valitsee ohjelmalähdetilan. (D.IN / Bluetooth / AUX / USB)• Kun haluat ottaa “Bluetooth-laiteparin” muodostus -tilan käyttöön, vaihda lähde “Bluetooth”-tilaan ja paina sitten → -painiketta yli 5 sekuntia. | ||

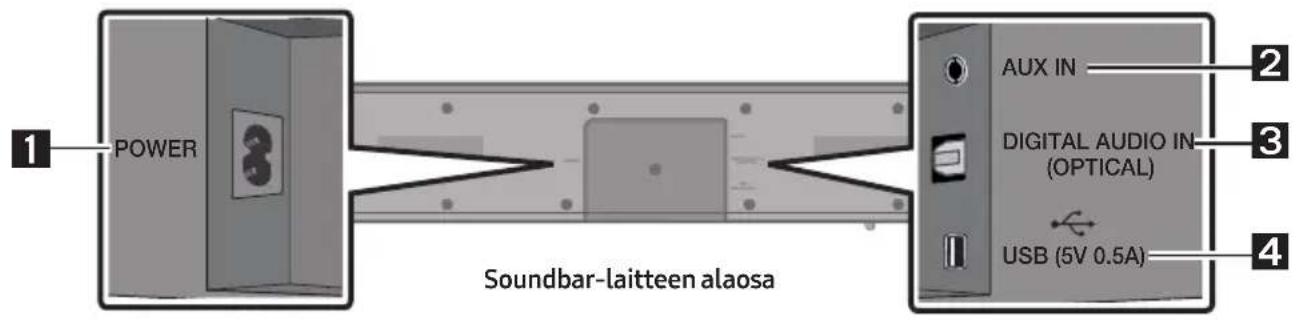

Soundbar-laitteen alapaneeli
| 1 | POWER Yhdistä Soundbar-laitteen virtajohto. |
| 2 | AUX Kytke ulkoisen laitteen analoginen lähtöliitäntä tähän. |
| 3 | D.IN Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän. |

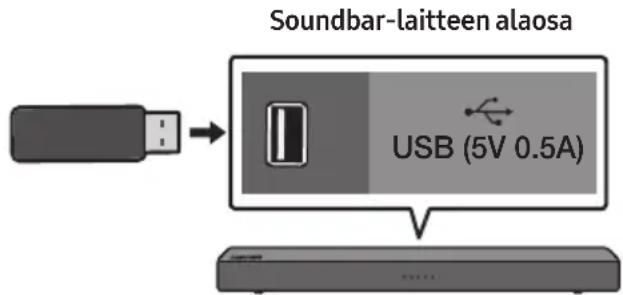

| 4 | USB Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta. |
- Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
- Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
- Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.
- Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
- Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

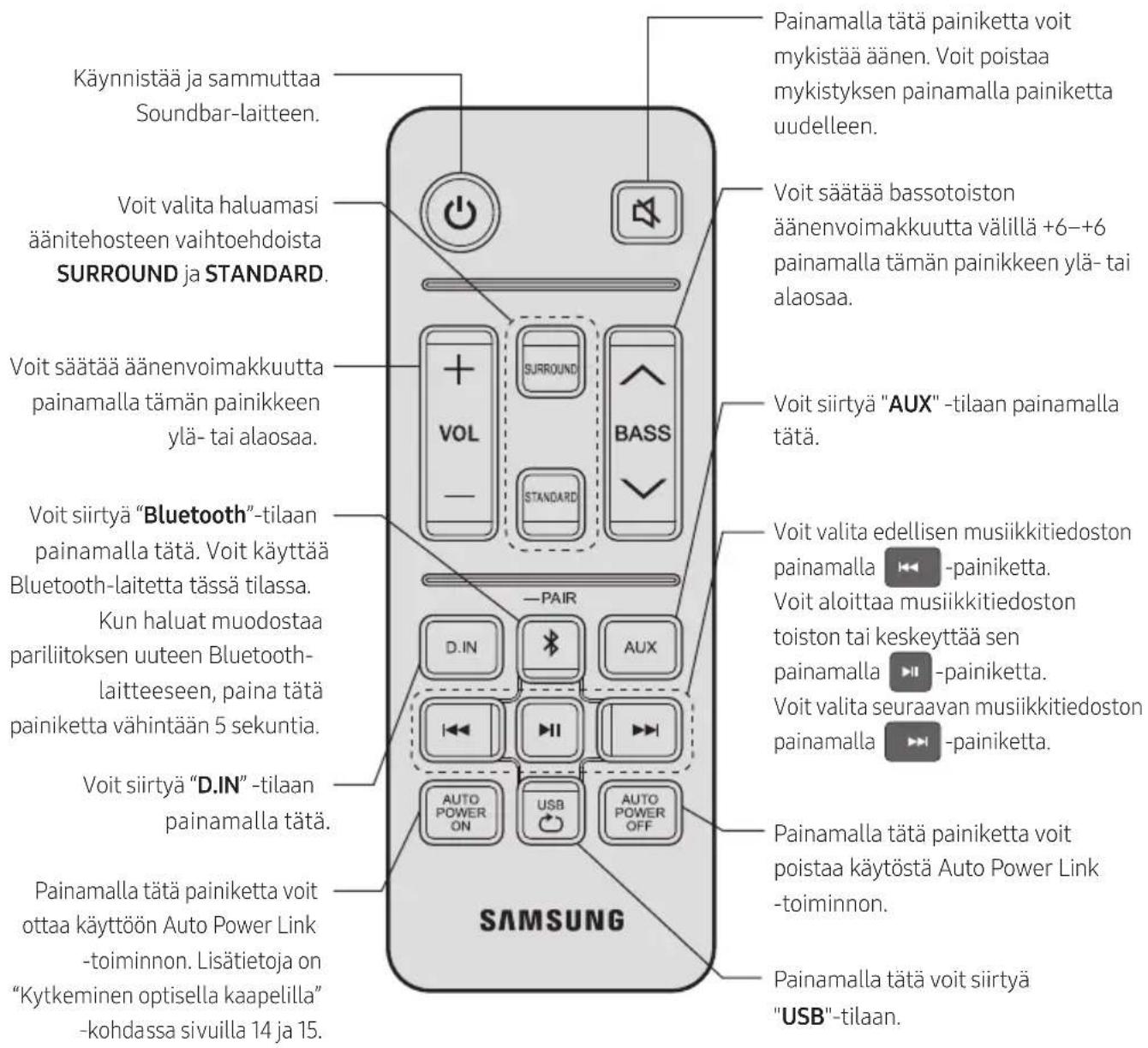

03 KAUKOSÄÄDIN
- Kaukosäätimen kuvat, painikkeet ja toiminnot voivat vaihdella mallin mukaan.
Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)
| Piilotettu painike | Kaukosäätimen käyttäminen | ||
| Kaukosäätimen painike | Toiminto | ||
| Auto Power Down Käytössä / Ei käytössä (AUX -tila) | Käynnistä tai sammuta Auto Power Down -toiminto painamalla AUX -tilassa -palniketta 5 sekuntia virran ollessa kytkettynä. Laite sammu automaattisesti seuraavissa tilanteissa.- D.IN / BT / USB -tila : Jos äänisignaalia ei ole 5 minuuttiin.- AUX -tila :- Jos äänikaapeli (AUX) irrotetaan 5 minuutin ajaksi.- Jos mitään painikkeita ei paineta 8 tunnin kuluessa, kun äänikaapeli (AUX) on liitettynä. (Auto Power Down -toiminto voidaan poistaa käytöstä vain siinä tapauksessa.)- Poista Auto Power Down -toiminto käytöstä "AUX" -tilassa pitämällä -palniketta painettuna 5 sekuntia. | ||
| LED-merkkivalo | |||
 Auto Power Down Käytössä |  Auto Power Down ei Käytössä | ||
| TV Connect (Bluetooth-tila) | Lisätietoja TV Connect -toiminnosta on sivun 17 kohdassa "Soundbar-laitteen ja TV:n yhteyden katkaiseminen". | ||
| Alustus (valmiustila) | Käynnistä järjestelmän alustustoiminto painamalla -palniketta 5 sekuntia virran ollessa katkaistuna. | ||
| LED-merkkivalo | |||
 | |||
| TV:n kaukosäädin Käytössä / Ei käytössä (valmiustila) | Lisätietoja TV:n kaukosäätimestä on sivun 12 kohdassa "Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä". | ||
 | Bluetooth Power käytössä / ei käytössä | Käynnistä Bluetooth Power käytössä / ei käytössä -toiminto painamalla tai  ketta 5 sekuntia virran ollessa kytkettynä. | |
| LED-merkkivalo | |||
 Bluetooth Power Käytössä |  Bluetooth Power Ei käytössä | ||
LED-merkkivalo
Bluetooth Power Käytössä
Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä
Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.
Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbarlaitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta.
Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä.
- Jos käytettävä TV ei ole Samsungin TV ja haluat ohjata Soundbar-laitteen äänenvoimakkuutta
TV:n kaukosäätimellä, voit muuttaa tämän toiminnon asetuksia painamalla jonkin aikaa BASS -painiketta toistuvasti. Jos haluat, että TV:n kaukosäädin säätää Soundbar-laitteen äänenvoimakkuutta, noudata vaiheita 1–3 seuraavassa.
- Jos haluat poistaa tämän toiminnon kokonaan käytöstä, noudata vaiheita 1 ja 2.
| Toimintatila Kaukosäätimen painike LED-merkkivalo | |||

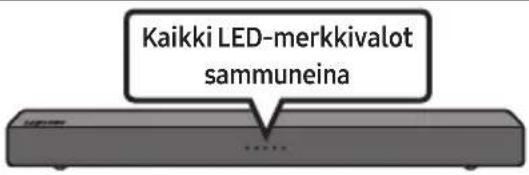

| 1. | Sammutus |  |  |
| 2. | “Ei käytössä” -tila |  |  |
| 3. | “Kaikki TV:t ” -tila |  |  |
| 4. | “Samsung-TV ”-tila (oletustila) |  |  |
– Joka kerta, kun painat BASS -painiketta 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "Samsung-TV" (oletustila) → "Ei käytössä" → "Kaikki TV:t".
- LED-merkkivalot vilkuvat 3–4 sekuntia ja palaavat sitten valmiustilan virrankatkaisutilaan.
- TV:n kaukosäädin voi aiheuttaa sen, ettei tämä toiminto ole käytettävissä.
- Tätä toimintoa tukevat valmistajat : VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
04 SOUNDBAR-LAITTEEN YHDISTÄMINEN

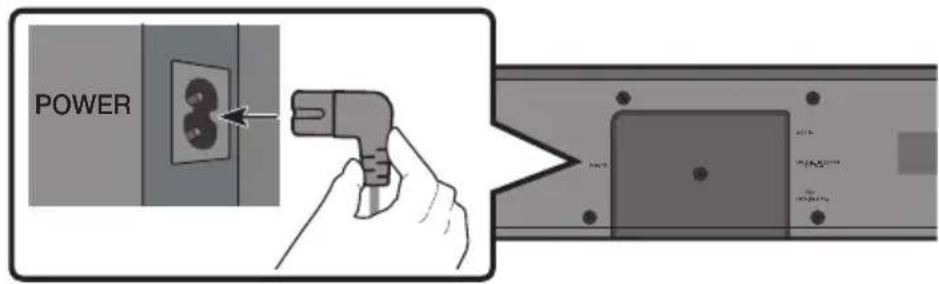

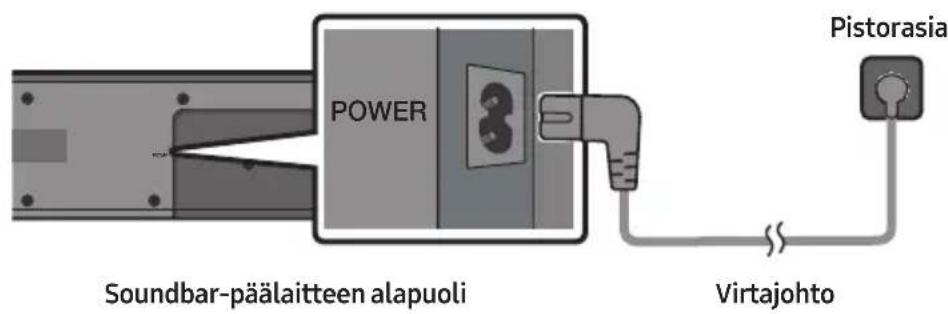

Virran liittäminen
- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)
05 YHDISTÄMINEN TELEVISION
Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.
- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.
- Tämä toiminto on tuettu Samsung Smart TV -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.
- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

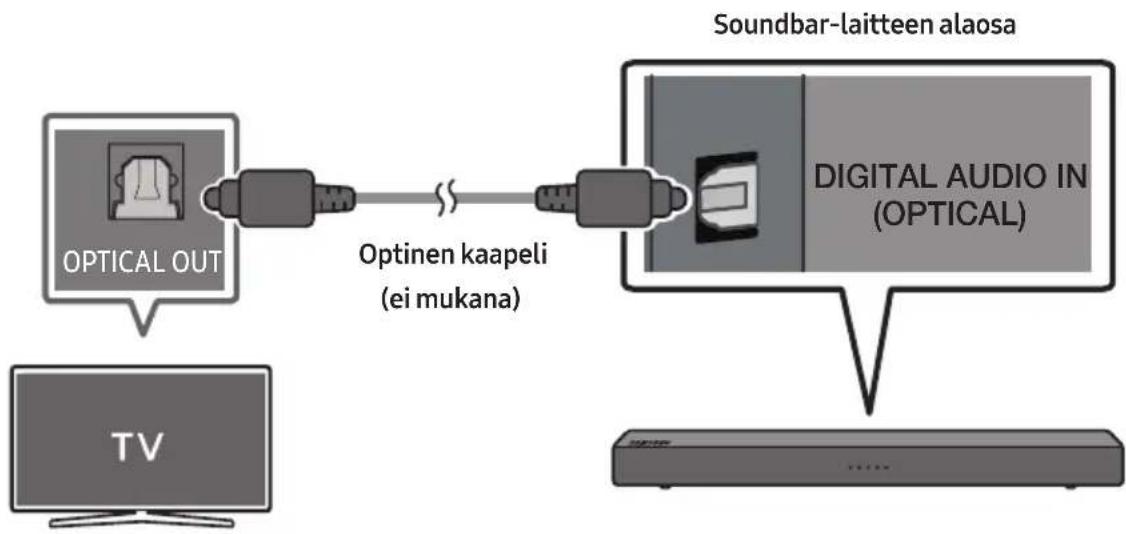

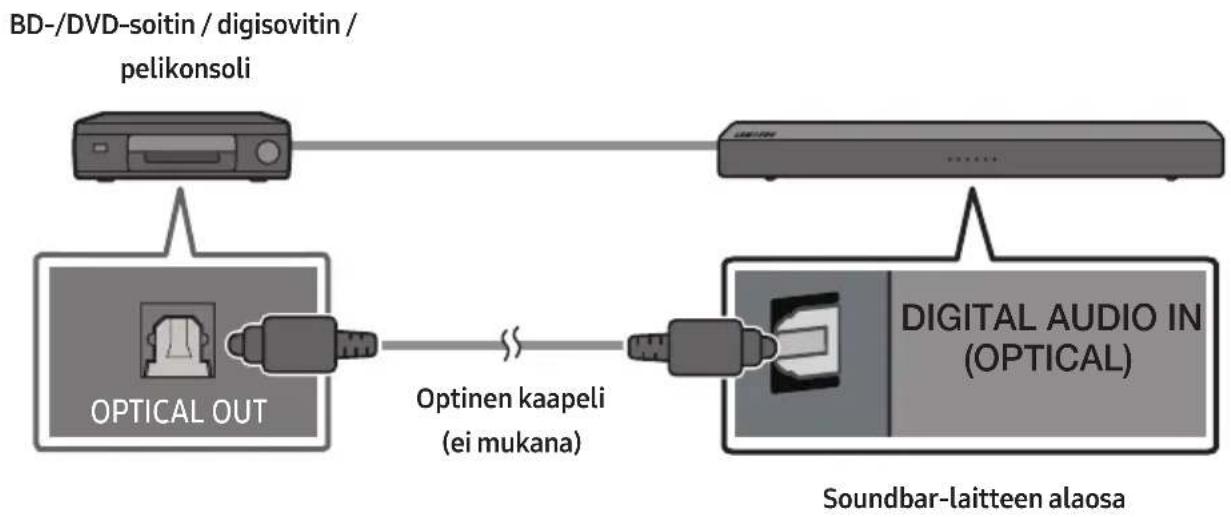

Kytkeminen optisella kaapelilla
Vaihe 1. Kytke optinen kaapeli
HUOMAUTUS
- Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

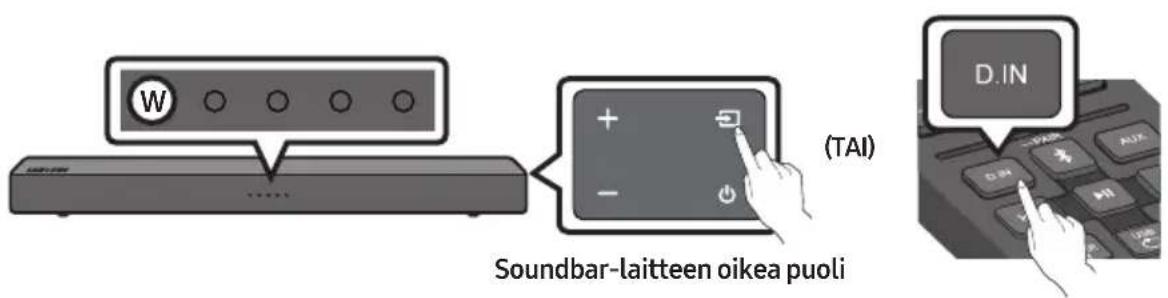

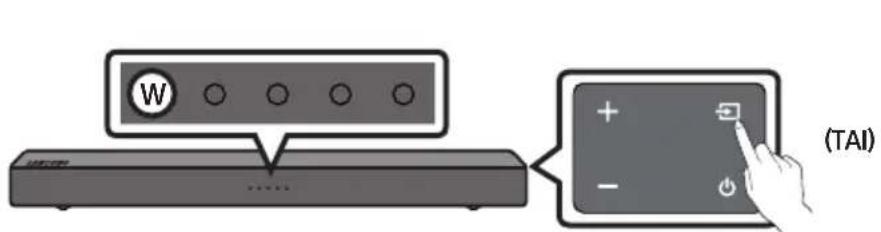

Vaihe 2. Vaihda Soundbar-laitteen tilaksi D.IN
Soundbar-laitteen oikea puoli
Auto Power Link
Tämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun TV käynnistetään, jos Soundbar-laite on kytketty TV:hen optisella kaapelilla (ei mukana).
Voit ottaa tämän toiminnon käyttöön painamalla kaukosäätimen - patin ketta.
- Auto Power Link -toiminnon oletusasetus on KÄYTÖSSÄ. (Jos haluat poistaa tämän toiminnon käytöstä, paina kaukosäätimen -painiketta.)
- Yhdistetty laite voi aiheuttaa sen, ettei Auto Power Link -toiminto toimi.
- Tämä toiminto on käytettävissä vain "D.IN"-tilassa.
| Toimintatila Kaukosäätimen painike LED-merkkivalo | ||
| EI KÄYTÖSSÄ |  |  |
| KÄYTÖSSÄ |  |  |
TV:n tai Bluetooth-laitteen yhdistäminen Bluetooth-toiminnolla

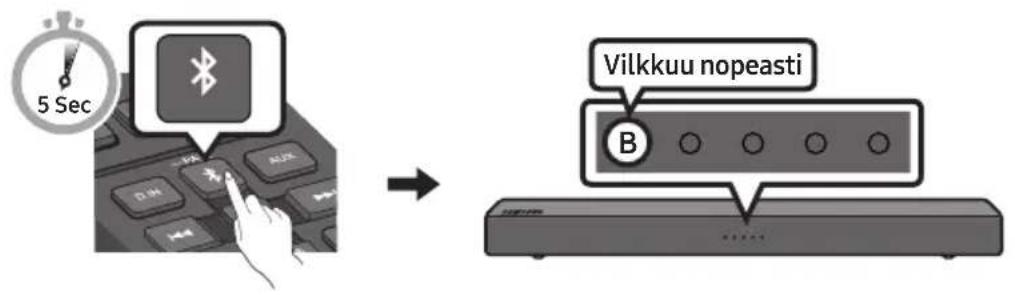

Vaihe 1. Vaihda Soundbar-laitteen tilaksi "Bluetooth-laiteparin" muodostus

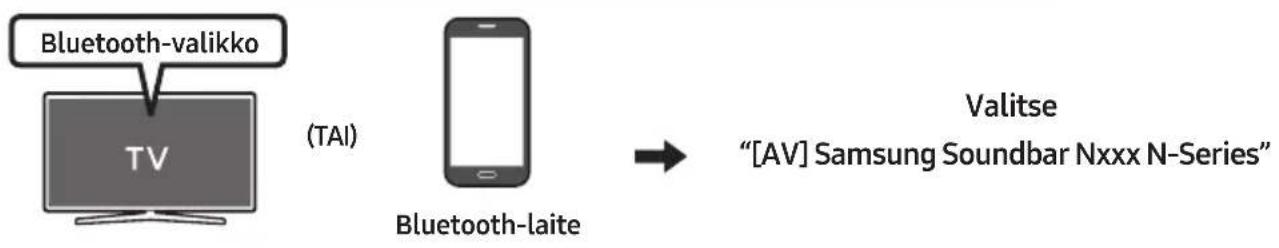

Vaihe 2. Valitse Soundbar-laite TV:n tai Bluetooth-laitteen valikossa
HUOMAUTUS
- Vain yksi TV tai Bluetooth-laite voidaan yhdistää kerrallaan.
Vaihe 3. Tarkista Soundbar-laitteen tila
Sinisen LED-merkkivalon ei pitäisi vilkkua, kun Bluetooth-yhteys on muodostettu.
Jos TV:n tai laitteen yhdistäminen epäonnistuu
- Jos aiemmin yhdistetty Soundbar-laite näkyy TV:n tai Bluetooth-laitteen laiteluettelossa, poista se. (esimerkki: "[AV] Samsung Soundbar Nxxx N-Series")
• Toista sitten vaiheet 1–3.
Soundbar-laitteen ja TV:n yhteyden katkaiseminen
Paina 📋 painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten jokin muu tila kuin "Bluetooth".
- Yhteyden katkaisminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
- Voit peruuttaa automaattisen Bluetooth-yhteyden Soundbar-laitteen ja TV:n väliltä painamalla -painiketta 5 sekuntia "Bluetooth"-tilassa. TV Connect -toiminto poistetaan käytöstä.
- Voit palauttaa TV Connect -toiminnon käyttöön painamalla 🏠 -painiketta 5 sekuntia, kun Soundbar-laite on "Bluetooth"-tilassa.
• TV Connect -toiminnon oletusasetus on KÄYTÖSSÄ.
| Toimintatila Kaukosäätimen painike LED-merkkivalo | ||
| TV Connect-EI KÄYTÖSSÄ |  |  |
| TV Connect-KÄYTÖSSÄ |  |  |
HUOMAUTUKSIA
- Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
- Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
– Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 5 minuuttia.
– Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
- jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
- jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
- jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.
- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.
– Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz). - Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
-
Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
-
Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti "BT"-tilaan valitsemalla "[AV] Samsung Soundbar Nxxx N-Series" laitteen haettujen laitteiden luettelosta.
- Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)
- Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.
Bluetooth Power käytössä
Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power -toiminto on käytössä ja Soundbar on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.
Pidä kaukosäätimen iiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
- Bluetooth Power -toiminnon oletusasetus on Käytössä.
Lisätietoja Bluetoothista
Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.
- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:
- Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar -järjestelmän lähetin- ja vastaanotinjärjestelmää.
– Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä. - Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.
- Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
- Mitä pidempi matka Soundbar -järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
- Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
- Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
- Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.
Samsung Audio Remote -sovelluksen käyttäminen
Samsung Audio Remote -sovelluksen asentaminen
Jos haluat ohjata Soundbar-laitetta älylaitteen ja Samsung Audio Remote -sovelluksen avulla, lataa Samsung Audio Remote -sovellus Google Play -kaupasta.
Hakusanat kaupassa : Samsung Audio Remote
Samsung Audio Remote -sovelluksen käynnistäminen
Kun haluat käynnistää Samsung Audio Remote -sovelluksen, kosketa Audio Remote -kuvaketta älylaitteessa ja noudata sitten näytön ohjeita.
- Samsung Audio Remote -sovellus on yhteensopiva vain niiden Android-matkapuhelinten ja -mobiililaitteiden kanssa, joiden käyttöjärjestelmä on Android 3.0 tai uudempi.
06 ULKOISEN LAITTEEN YHDISTÄMINEN
Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä sen ulkoiseen laitteeseen optinen kaapeli tai analoginen kaapeli yhteydellä.
Kytkeminen optisella kaapelilla
Vaihe 1. Kytke optisella kaapelilla
Vaihe 2. Vaihda Soundbar-laitteen tilaksi D.IN
Kytkeminen analogisella äänikaapelilla (AUX)
Vaihe 1. Kytke analogisella äänikaapelilla (AUX)

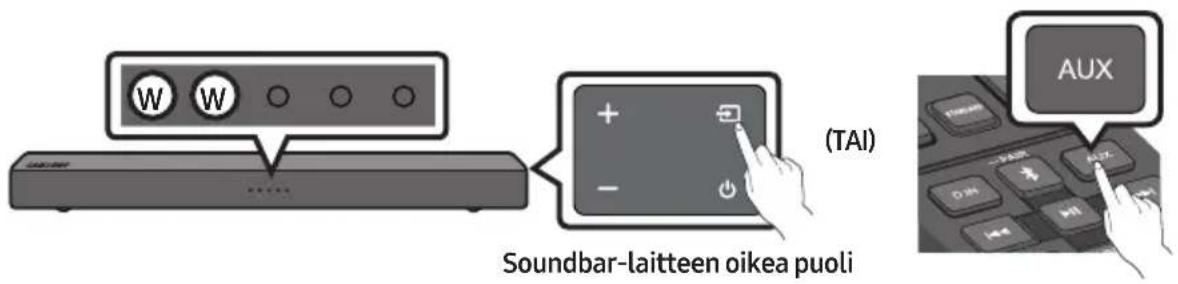

Vaihe 2. Vaihda Soundbar-laitteen tilaksi AUX
07 USB TALLENNUSLAITTEEN KYTKEMINEN
Vaihe 1. Yhdistä USB-asema
HUOMAUTUS
- Soundbar-laite sammuu automaattisesti (Automaattinen virrankatkaisu), jos mitään USB-laitetta ei kytketä 5 minuutin kuluessa.
Vaihe 2. Vaihda Soundbar-laitteen tilaksi USB
Jatkuvan toiston asetusten määrittäminen
Kun Soundbar-laite on "USB"-tilassa ja painat -painiketta, "USB"-tilan kappaleiden toistojärjestys vaihtuu peräkkäisillä painalluksilla seuraavasti: Jatkuva - Ei Käytössä > Jatkuva - 1 kappale > Jatkuva - Kaikki kappaleet > Jatkuva - Satunnaistoisto. Katso lisätietoja alla olevasta taulukosta.
| Toimintatila Kaukosäätimen painike LED-merkkivalo | ||
| Jatkuva - Ei Käytössä |  |  |
| Jatkuva - 1 kappale |  |  |
| Jatkuva - Kaikki kappaleet |  |  |
| Jatkuva - Satunnaistoisto |  |  |
Yhteensopivuusluettelo
| Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus | |||
| *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps | |||
| MPEG 1 Layer3 16KHz ~ 48KHz | 80 ~ 320kbps | ||
| MPEG 2 Layer3 16KHz ~ 48KHz | 80 ~ 320kbps | ||
| MPEG 2.5 Layer3 16KHz ~ 48KHz | 80 ~ 320kbps | ||
| *.wma | Wave_Format_MSAudio1 | 16KHz ~ 48KHz | 56 ~ 128kbps |
| Wave_Format_MSAudio2 | 16KHz ~ 48KHz 56 ~ 128kbps | ||
| *.aac | AAC | 16KHz ~ 96KHz | 48 ~ 320kbps |
| AAC-LC | 16KHz ~ 96KHz | 128 ~ 192kbps5.1-kanavainen 320kbps | |
| HE-AAC | 24KHz ~ 96KHz | 48 ~ 64kbps5.1-kanavainen 160kbps | |
| *.wav | - | 16KHz ~ 48KHz | enintään 3000kbps |
| *.flac | FLAC 1.1.0, FLAC 1.2.1 | 16KHz ~ 96KHz | enintään 3000kbps |
- Jos USB-laitteeseen on tallennettu liikaa kansioita ja tiedostoja, Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.
08 SEINÄASENNUSTELINEEN (VALINNAINEN) ASENTAMINEN
Varotoimia asennukseen
- Asenna vain pystysuoralle seinälle.
- Älä asenna liian kuumaan tai kosteaan paikkaan.
- Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
- Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
- Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.
– Halkaisija: M4
- Pituus: Suosittelemme vähintään 35 mm:n pituutta.
- Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
- Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.
Seinäkiinnitysosat
Asennustarvikkeet betoniseiniin
(ei mukana)
HUOMAUTUS
- Asentaminen muuntyyppiseen seinään vaatii erilaisia ruuveja.
HUOMAUTUKSIA

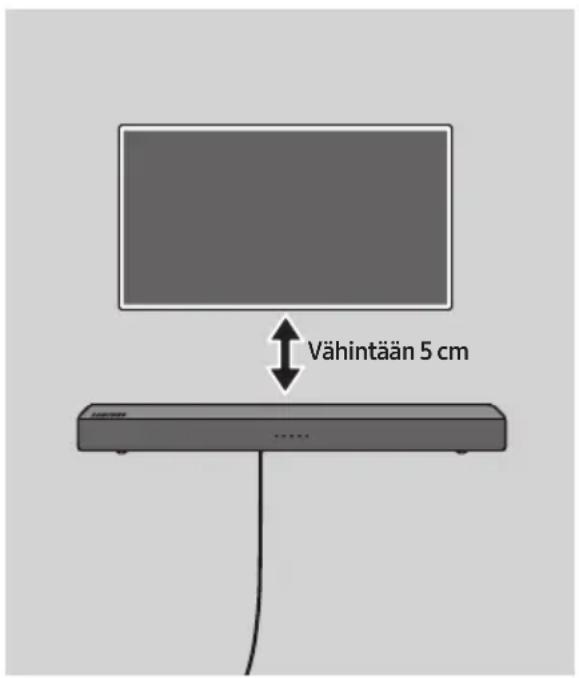

- Jos TV on asennettu seinään, asenna Soundbarlaite vähintään 5 cm:n päähän TV:n alapuolelle. - Merkitse reikien paikat lyijykynällä.

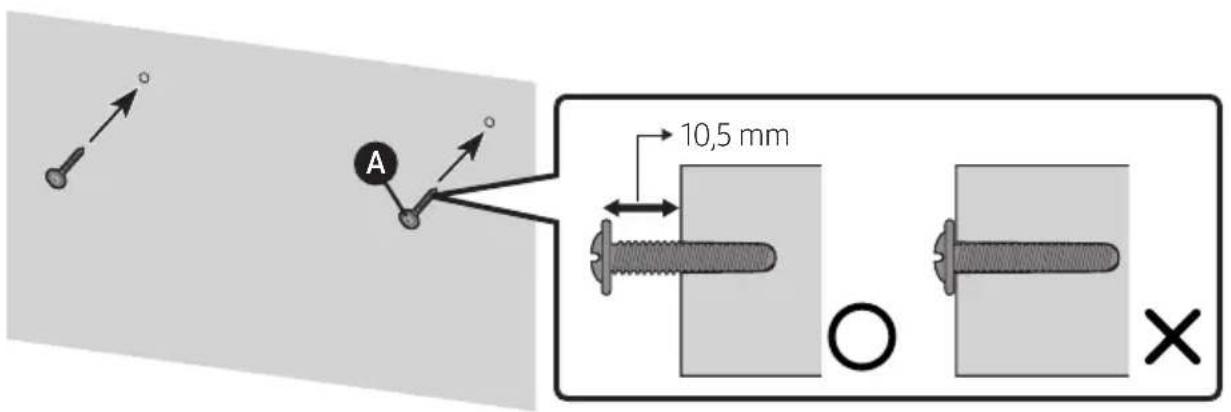

TÄRKEÄ HUOMAUTUS
- Tässä kuvattu asennustapa sopii BETONISEINILLE. Asennustavat määräytyvät seinän tyypin mukaan. Jos asennus tehdään kipsilevyseinään, on erittäin suositeltavaa porata ruuvinreiät levyn takana olevien koolauspuiden sisään.
4.
5.
– Seinäasennustuet on sisäänrakennettu Soundbar-laitteen takaosaan.
MUISTUTUS
- Kiinnitä Soundbar-laite seinään painamalla sitä alaspäin riittävän voimakkaasti. Jos Soundbar-laitetta ei ole kiinnitetty pitäväsi seinään, se voi irrota vahingossa ja aiheuttaa vammaan. - Suojaa Soundbar-laite (ja etenkin sen alaosa) kolhuilta ja iskuilta. Isku voi irrottaa Soundbar-laitteen seinästä ja aiheuttaa vammaan.
09 OHJELMISTON PÄIVITTÄMINEN
Samsung voi tarjota päivityksiä Soundbar- laitteen järjestelmäohjelmistoon tulevaisuudessa.
Jos päivitys tulee tarjolle, voit päivittää laiteohjelmiston kytkemällä Soundbar-laitteen USB-liitäntään USB-laitteen, johon laiteohjelmisto on tallennettu. Lisätietoja päivitystiedostojen lataamisesta on Samsung Electronicsin sivustossa osoitteessa (www.samsung.com → Support). Syötä tai valitse sen jälkeen Soundbar-laitteesi malli, valitse Ohjelmisto ja Sovellukset ja valitse sitten Lataukset. Huomaa, että vaihtoehtojen nimet voivat vaihdella.
Päivitysprosessi
- Lataa laitteen ohjelmisto noudattamalla seuraavia ohjeita: Siirry Samsung-sivustoon (samsung.com) → etsi laitteen mallinimi - valitse asiakastukivaihtoehto (vaihtoehdon nimi voi vaihdella)
- Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".
- Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku USB-porttiin.
- Irrota virtajohto, liitä se uudelleen ja käynnistä Soundbar-laite.
- Käynnistä Soundbar-laite ja valitse tilaksi USB. 3 minuutin kuluessa 4 LED-merkkivaloa syttyy, ja päivitys alkaa.
- Kun päivitys on valmis, Soundbar-laite sammuu. Pidä kaukosäätimen
-painiketta painettuna 5 sekuntia. Kaikki LED-merkkivalot välähtävät 2 kertaa, ja sitten Soundbar-laite sammuu. Päivitys on valmis. - Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.
Jos päivitys epäonnistuu
- Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.
-
Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.
-
Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
- Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.
- Kun päivitys on valmis, Soundbar-laitteen käyttäjän asetus käynnistyy. Suosittelemme kirjoittamaan muistiin omat asetukset, jotta niiden palauttaminen olisi helppoa päivityksen jälkeen. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.
- Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.
- USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.
10 VIANMÄÄRITYS
Ennen huoltoon hakeutumista, tarkista seuraavat:
Laitteeseen ei tule virtaa.
Onko virtajohto kytketty pistorasiaan?
→Kytke virtapistoke pistorasiaan.
Toiminto ei toimi, kun painiketta painetaan.
Onko ilmassa staattista sähköä?
→Irrota virtapistoke pistorasiasta ja kytke se uudelleen.
Äänessä on katkoja BT-tilassa.
→ Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 16 ja 17.
Ääntä ei kuulu.
Onko mykistystoiminto käytössä?
→ Poista toiminto käytöstä painamalla VOL -painiketta.
Onko äänenvoimakkuus asetettu minimiin?
→Säädä äänenvoimakkuutta.
Kaukosäädin ei toimi.
Onko paristo tyhjä?
→Vaihda tilalle uudet paristot.
Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?
→Siirrä kaukosäädintä lähemmäs Soundbar-päälaitetta.
11 LISENSSILLÄ
DOLBY
AUDIO
Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: (oss.request@samsung.com).
13 TÄRKEÄ HUOLTOHUOMAUTUS
- Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
- Käsittelykulut voidaan periä, jos
(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta). - Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.
14 TEKNISET TIEDOT JA LISÄTIETOJA
Tiedot
| Mallin nimi HW-N310 | |
| USB 5V/0,5A | |
| Paino 2,0 kg | |
| Mitat (leveys x korkeus x syvyys) 641,0 x 65,0 x 107,0 mm | |
| Käyttölämpötila +5°C - +35°C | |
| Käyttökosteusprosentti 10 % ~ 75 % | |
| Tuetut toistomuodot(DTS 2.0 -ääni toistetaan DTS-muodossa.) | 2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS |
| LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho | 100 mW alueella 2,4 GHz–2,4835 GHz |
| Kokonaisvirrankulutus valmiustilassa (W) | 1,0W |
| Bluetooth-toiminnon poistaminen käytöstä | Poista Bluetooth-virta -toiminto käytöstä pitämällä[IMAGE]-painiketta painettuna yli 5 sekuntia. |
| Bluetooth-toiminnon ottaminen käyttöön | Käynnistä Bluetooth-virta -toiminto pitämällä[IMAGE]-painiketta painettuna yli 5 sekuntia. |
HUOMAUTUKSIA
– Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
– Paino ja mitat ovat likimääräisiä.
- Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.
EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki >Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa.
CE
[Tuotteen paristojen oikea hävittäminen]
(Jätteiden lajittelua käyttävät maat)
Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.
Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.
Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)
(Jätteiden lajittelua käyttävät maat)
Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.
Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.
Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.
Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa
http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
SIKKERHETSINFORMASJON
SIKERHETSFORANSTALTNINGER
FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.
INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.
