BRUKSANVISNING 150-058 Marquant

Bruksanvisning för metalldetektor

Bruksanvisning for metalldetektor

Allmänna säkerhetsanvisningar 4
Elsäkerhet 4
Personlig säkerhet 4
Användning och skötsel av elverktyg.... 4
Service 4
Särskilda säkerhetsanvisningar 4

TEKNISKA DATA 5

BESKRIVNING 5

HANDHAVANDE 6

Montering 6
Batterier 6
Hörlurar 6
Funktioner och indikeringslampor 7
Användning 7
Vred DISC/TONE 8
Användning 10
Tips för sökning i olika miljöer....10

UNDERHÄLL 10

Rengöring 10

SPRÄNGSKISS 11

NORSK 12

SIKKERHETSANVISNINGER 12

Läs bruksanvisningen noggrant innan användning!

Allmänna säkerhetsanvisningar

WARNING!

• Läs alla varningar, säkerhetsanvisningar och andra anvisningar.
- Om inte alla anvisningar och säkerhetsanvisningar följs, finns risk för elolycksfall, brand och/eller allvarlig personskada.
- Spara dessa anvisningar och säkerhetsanvisningar för framtida behov.

Elsäkerhet

Utsätt inte apparaten för regn eller fukt. Om vatten kommer in i apparaten ökar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med apparaten. Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över apparaten i oväntade situationer.

Användning och skötsel av elverktyg

• Använd inte apparaten om den inte går att slå av och på det med strömbrytaren.
• Ta ut batterierna ur apparaten innan justeringar görs, tillbehör byts ut eller den ställs undan.
- Apparat som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till apparaten eller har tagit del av dessa anvisningar använda den.
- Underhåll apparaten. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om apparaten är skadad måste den repareras innan den används igen.

Service

Apparaten får endast servas av kvalificerad servicepersonal som använder identiska reservdelar. Detta säkerställer att apparaten förblir säker.

Särskilda säkerhetsanvisningar

• Alla klistermärken på utrustningen ska vara fullständiga och läsbara. Dessa märken innehåller viktig säkerhetsinformation.
• Hantera alltid utrustningen försiktigt. Om utrustningen tappas kan kretskort och hölje skadas, vilket kan orsaka funktionsfel.
• Sätt i batterierna med rätt polaritet. Blanda inte batterier av olika typ, laddningsnivå eller kapacitet.
  • Använd godkända skyddsglasögon och skyddshandskar vid montering och grävning.
• Följ gällande regler för användning, grävning och fynd. Skaffa tillständ från markägaren innan du använder utrustningen på annans mark.
• Använd och förvara utrustningen vid normal temperatur. Extrema temperaturer kan förkorta elektroniska apparaters livstid och skada plastdelar.
• Undvik elfara. Utrustningen kan upptäcka nedgrävda kraftledningar, sprängämnen och andra föremål som kan orsaka personskada om de påträffas. Använd inte utrustningen där det kan finnas ytliga kraftledningar eller rör. Sök aldrig i militärzoner där det kan finnas minor eller andra sprängämnen i marken. Undvik kontakt med ledningar som är eller kan vara spänningsförande. Undvik att avsöka rör, framför allt om de kan tänkas innehålla brandfarlig gas eller vätska. Tillämpa sunt förnuft innan du använder utrustningen i okända områden. Använd inte utrustningen om det föreligger risk för att det inte är säkert.
• Håll utrustningen borta från lampor, tv-apparater, datorer och mobiltelefoner. Dessa kan alla orsaka elektromagnetisk störning.

• Endast sökspolen och plastdelen på det nedre skaftet är vattentäta. Sänk inte ned utrustningen i vatten djupare än till plastdelen på det nedre skaftet.

• Håll utrustningen ren. Torka av höljet efter varje användning. Sökspolen går att tvätta och kan sänkas ned helt i vatten. Dränk aldrig elektronikenheten i vatten eller annan vätska. Skydda elektronikenheten mot regn, väta och dimma. Demontera skaftet och torka av det efter användning i sandiga miljöer.

• Använd rätt verktyg för det planerade arbetet. Detta verktyg är avsett för vissa användningsområden. Ändra aldrig utrustningen på något sätt. Använd inte utrustningen för något annat ändamål än det avsedda.
  • Detta är inte en leksak. Förvaras oåtkomligt för barn.
• Om du har pacemaker ska du kontakta din läkare innan du använder utrustningen. Elektromagnetiska fält kan påverka pacemakerns funktion eller orsaka funktionsfel på pacemakern. Dessutom bör personer som har pacemaker:

- undvika att använda utrustningen ensamma.

- underhålla och inspektera utrustningen korrekt för att undvika risk för elolycksfall.

- Varningar och anvisningar i denna bruksanvisning täcker inte alla tänkbara situationer som kan uppstå. Användaren måste använda sunt förnuft och försiktighet.

TEKNISKA DATA

Strömförsörjning

Hörlursanslutning 3,5 mm

Funktioner

6 × 1,5 V AA

Känslighetsreglering

Särskiljande av metall

Metallindikator

Mållokalisering

Automatisk markbalansering

Lägesväljare

BESKRIVNING

OBS! När metalldetektorns längd justeras måste den koniska plastbussningen (19) hållas på plats med den smala änden vänd mot låsmutterns (20) smala ände.

1. Montera ihop de två skaften genom att skjuta den gångade insatsen (24) över änden av det övre skaftet (15). Se till att insatsens hakar låses fast i skårorna i skaftets ände. För in den smala änden av den koniska bussningen (19) i låsmuttern (20) och skruva försiktigt på muttern över insatsen (24). För in det nedre skaftet (18) i låsmuttern. Vrid det nedre skaftet så att sladden lindas runt båda skaften istället för att hänga löst. Dra åt muttern moturs för att låsa fast skaften.

2. Ställ in skaftlängden genom att skruva låsmuttern medurs, justera det nedre skaftet till önskad längd och vrida låsmuttern moturs för att låsa.

3. Ställ in sökspolens vinkel genom att lossa svängtappen (21) och vingmuttern (22) och ändra vinkeln. Vinkla sökspolen så att den är parallell med marken när du håller verktyget i handtaget med armen i armstödet (13).

4. Justera vid behov metalldetektorns längd igen när sökspolens vinkel har justerats.

15 24 20 19

Batterier

1. Se till att strömbrytaren/volymvredet är i frånslaget läge.
2. Öppna batteriluckan (26) på baksidan av elektronikenheten och sätt i 6 st. AA-batterier (ingår inte) med rätt polaritet. Sätt tillbaka batteriluckan.
3. Byt batterierna när indikeringslampan LOW BAT på signalindikatorn (36) börjar lysa.

OBS!

• Använd endast nya batterier av rätt storlek och typ. Blanda inte gamla och nya batterier, batterier av olika typ (vanliga, alkaliska eller laddningsbara) eller laddningsbara batterier med olika kapacitet.
  • Ta alltid ut gamla eller svaga batterier. De kan läcka kemikalier som skadar elektroniska delar.
  • Ta ut batterierna om inte verktyget ska användas inom en vecka.
• Uttjänta batterier ska avfallshanteras i enlighet med gällande regler.
• Du kan förlänga batterilivstiden genom att använda hörlurar, eftersom de drar mindre ström än den inbyggda högtalaren.
• Byt batterierna när indikeringslampan LOW BAT på signalindikatorn (36) börjar lysa.

Hörlurar

1. Anslut hörlurarna (ingår inte) till hörlursanslutningen.
2. Kontrollera att strömbrytaren/volymvredet är i frånslaget läge (OFF) innan du ansluter hörlurarna. Ställ in låg volym innan du börjar lyssna.

OBS!

• Lyssna inte på extremt höga volymer. Långvarig exponering för hög ljudvolym kan orsaka permanent hörselnedsättning.
• Ha inte hörlurarna på dig när du använder verktyget i trafikerade områden. Beakta alltid trafiksäkerheten.

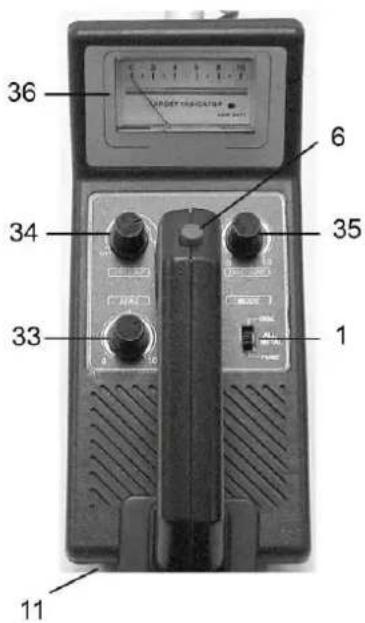

Funktioner och indikeringslampor

Strömbrytare/volym (34) – slår på enheten och ställer in ljudnivån.

SENS (33) – justerar enhetens känslighet. Inställningen 0 är lägsta och 10 högsta nivå. Normalt ska högre känslighet väljas. I mineralrika områden eller områden med elektriska störningar kan lägre nivå vara effektivare.

MODE (1) – välj mellan tre olika lägen: DISC, ALL METAL och TONE.

Målknapp – används i läget ALL METAL för att fastställa ett föremåls placering.

DISC/TONE (35) – vred för metallidentifiering.

Signalindikator – indikerar signalstyrka när metall detekteras.

DISC, ALL METAL och TONE är rörelsekänsliga lägen. Sökspolen måste vara i rörelse för att du ska kunna hitta föremål.

Målläget används för att fastställa exakt position för föremål under markytan.

36 6 34 35 33 1 11

Användning

Innan du inleder sökning utomhus måste du testa verktyget med metallprover. Du behöver testföremål i följande metaller:

• järn
- nickel
- zink
• silver

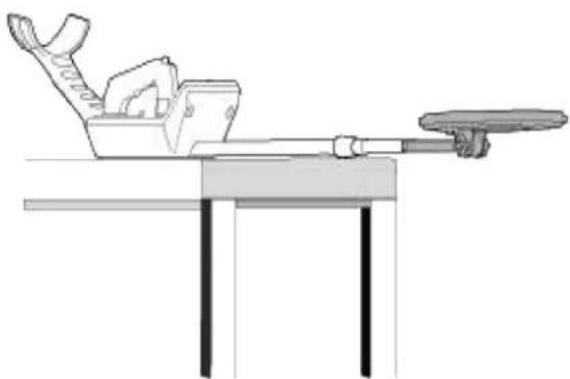

Placera verktyget på underlag av trä eller plast med sökspolen vänd uppåt. Se till att bordet inte står i närheten av tv-apparat, dator eller andra enheter som kan orsaka elektromagnetisk störning.

OBS! Avlägsna eventuella armbandsur, ringar eller andra metallföremål från fingrar och händer. Starta verktyget och vrid volymvredet till mittläget. Sätt lägesväljaren till mittläget (ALL METAL).

VOLUME 0 10 DISC/TONE SENS MODE DISC ALL METAL TONE

För testföremålen fram och tillbaka minst 5 cm ovanför sökspolens mitt. Verktyget reagerar på varje prov med en ljudsignal och signalindikatorns visare rör sig åt höger.

OBS!

• Testföremålen måste vara i rörelse, eftersom enheten är i rörelsekänsligt läge. I annat fall reagerar inte verktyget.
  • Vrid SENS-vredet från 0 till 10 för att öka verktygets känslighet.
• Använd DISC/TONE-vredet för att söka efter specifika metaller genom att ställa in verktyget så att det inte detekterar andra typer av metall.

Vred DISC/TONE

Om vredet DISC/TONE är satt till 0 reagerar verktyget på alla metallföremål med ljudsignal och signalindikatorns visare rör sig åt höger.

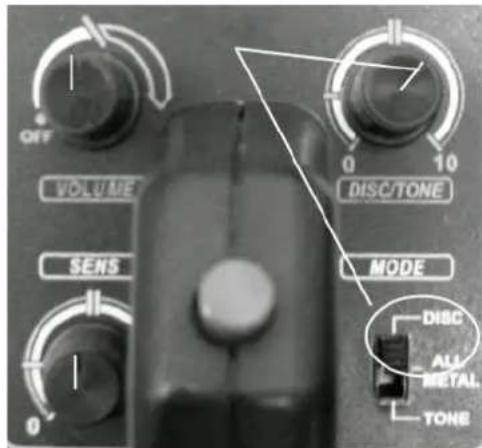

1. Ställ in verktyget för att inte detektera järn genom att sätta vreden VOLUME och SENS till mittläge.

2. Sätt lägesväljaren till DISC och vrid vredet DISC/TONE till ungefär klockan nio.

OFF VOLUME SENS 0 10 DISC/TONE MODE DISC ALL METAL TONE

1. Testa verktyget genom att svepa järnföremålet fram och tillbaka 5–7 cm ovanför sökspolen. Verktyget ska inte reagera (signalindikatorns visare rör sig inte och ingen signal ljuder). När du sveper med de andra metallföremålen bör signalen ljuda och visaren röra sig.

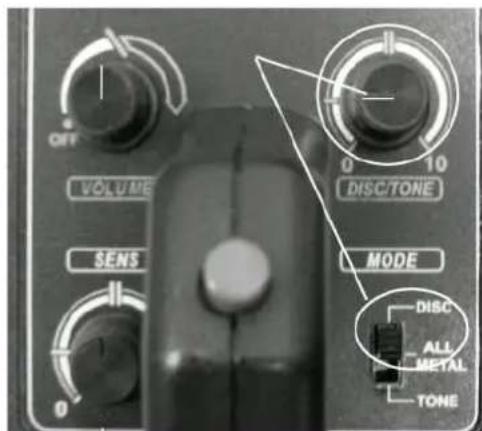

2. Om verktyget ska utesluta nickel vrider du vredet DISC/TONE till ungefär klockan elva. Svep med nickelföremålet framför sökspolen. Verktyget reagerar inte på nickelföremålet eller järnföremålet. Däremot reagerar det på de andra föremålen.

OFF VOLUME 0 10 SENS MODE DISC ALL METAL TONE

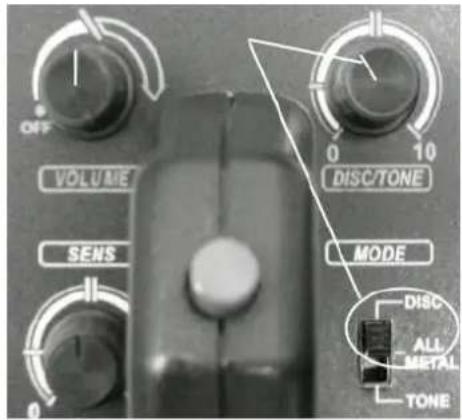

1. För att förhindra att zinkföremål detekteras vrider du DISC/TONE till ungefär klockan ett. Nu bör endast silverföremålet detekteras.

OFF VOLUME SENS 0 0 10 DISC/TONE MODE DISC ALL METAL TONE

OBS! Läget för särskiljande av aluminium ligger nära läget för silver. Båda metallerna detekteras därför samtidigt. Läget för särskiljande av guld ligger nära läget för nickel. Verktyget kan ställas in för att detektera alla metaller och samtidigt signalera en viss metall annorlunda än de övriga.

1. Sätt lägesväljaren till TONE och vrid vreden VOLUME och SENS till mittläge.

2. Vrid vredet DISC/TONE till ungefär klockan nio (järninställningen). Svep med järnföremålet 5–8 cm ovanför sökspolen. Verktyget avger en kort ljudsignal och signalindikatorns visare rör sig åt höger. När du sveper med de andra föremålen ljuder en lång signal.

3. Vrid vredet DISC/TONE för att ange att kort ljudsignal ska användas för andra metaller.

4. För att detektera specifika metaller sätter du lägesväljaren till ALL METAL och vrider vreden VOLUME OCH SENS till mittläge.

5. Tryck på den röda målknappen (6) på panelen. Placera silverföremålet cirka 12 cm från sökspolens mitt. En kontinuerlig, lång ton hörs och signalindikatorns visare rör sig åt höger.

6

1. Håll föremålet stilla och släpp målknappen. Vänta två sekunder och tryck på målknappen igen. Verktygets känslighet sänks.

2. OBS! Även om föremålet inte flyttas tystnar enheten när känsligheten har sänkts.

3. Upprepa med föremålet närmare enheten. En signal ljuder. När du använder verktyget för utomhussökning kan du använda målknappen för att fastställa ett metallföremåls exakta placering.

Användning

När alla tester och inställningar har genomförts är verktyget klart att användas utomhus. Sätt lägesväljaren till ALL METAL och vrid vredet SENS till den högsta nivån. Vrid vredet VOLUME till önskad nivå.

1. Svep sökspolen långsamt fram och tillbaka i en båge ungefär 1–5 cm ovanför marken.

1. Om du hör en ljudsignal eller signalindikatorns visare rör sig åt höger har du träffat på ett metallföremål.
2. Använd målknappen för att fastställa föremålets exakta placering. Använd sedan DISC- eller TONE-läget för att avgöra vilken sorts metall det rör sig om och om du vill gräva upp föremålet.
3. Stäng av verktyget och ta ut batterierna efter användning. Rengör och förvara verktyget inomhus och oåtkomligt för barn.

Tips för sökning i olika miljöer

Det finns många faktorer som påverkar känsligheten och exaktheten vid detektering av föremål, däribland föremålets vinkel, djup, storlek och korrosionsgrad. Olika mark- eller vattenförhållanden och även elektromagnetisk eller elektrisk störning i närheten av föremålet kan också påverka detekteringen. Andra metalldetektorer i närheten skapar också störningar. Om fler än en enhet används ska de därför hållas minst 10 meter ifrån varandra. Tips:

• Om andra metalldetektorer inom sökområdet skapar störningar kan du stoppa störningarna genom att sänka SENS-inställningen.
• Vid störningar från elkablar, tv-apparater, radioapparater eller andra elektriska enheter i sökområdet kan du sänka SENS-inställningen.
• Vid sökning i mineralrika områden kan verktyget ljuda även om det inte finns någon metall. Sänk SENS-inställningen, höj DISC-inställningen och öka avståndet mellan sökspolen och marken tills den falska signalen tystnar. Ställ in DISC-inställningen genom att placera ett testföremål av metall i mineralrik jord eller våt sand och justera inställningen innan du börjar.
• Vid sökning på soptipp kan du vrida DISC-vredet till mittläget så att verktyget ignorerar de flesta värdelösa metallföremål, som spikar, kapsyler, burkar och små järnbitar.
  • Avlägsna alla grävverktyg i metall under sökning.
• I allmänhet råder motsatsförhållande mellan SENS- och DISC-inställningen. Högre känslighet ger sämre särskiljande. Du kan sänka känsligheten för bättre särskiljande.

UNDERHÅLL

• Inga delar av apparaten kan servas av användaren.
  • Stäng av verktyget och ta ut batterierna före inspektion, underhåll eller rengöring.
• Använd inte utrustningen om den är skadad. Avhjälp problemet innan du använder utrustningen igen.

Rengöring

• Kontrollera före varje användning att utrustningen är i gott skick. Kontrollera att alla skruvförband är åtdragna, att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga, att inga ledare är skadade samt att inga andra faktorer föreligger som kan påverka funktionen.
• Hantera utrustningen försiktigt. Om den tappas kan kretskort och hölje skadas, vilket kan orsaka funktionsfel.
• Rengör utrustningen utvändigt efter användning. Rengör med en fuktad trasa och torka torrt. Använd inte starka kemikalier, rengöringsmedel eller lösningsmedel.

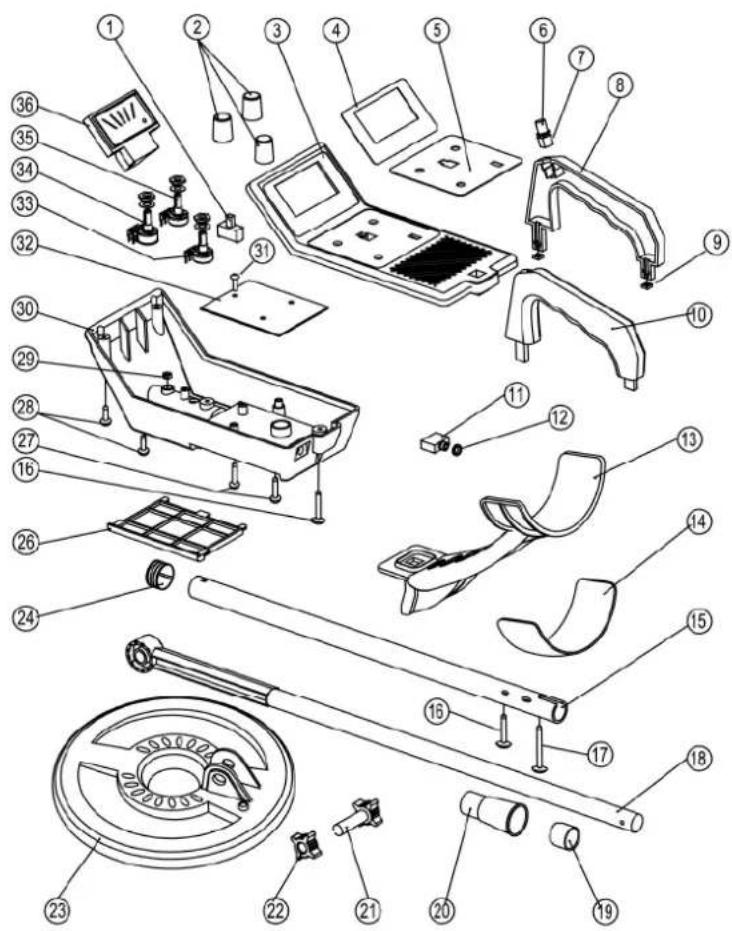

SPRÄNGSKISS

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.
