Century-Line - Köksfläkt Thermex - Gratis bruksanvisning och manual

Märke	Thermex
Modell	Century-Line
Kategori	Köksfläkt
Installationstyp	I tak eller på vägg
Utloppsdiameter	160 mm
Elektrisk matning	230 V AC +6-10%, 50 Hz
Maximal säkring	13 A
Maximal total belastning	4 A (max. CKB 2000)
Driftstemperatur	-10 till +50 °C
Rekommenderad monteringshöjd	50-60 cm (el) / 70 cm (gas)
Kåpmaterial	Rostfritt stål eller emaljerad
Filter	Metall (aluminium eller rostfritt stål)
Ingående tillbehör	Takfläns, elkabel, flexibel slang (2 m, Ø 160 mm)
Yttre rengöring	Neutral såplösning, använd inte syror eller slipmedel
Rengöring av filter	För hand eller diskmaskin (kort program utan torkning för aluminium)
Säkerhet	Koppla bort från nätet före invändig rengöring
Utloppsmöjligheter	Tak eller vägg (med flexibel eller fast slang)
Motor	Inbyggd (TF-modeller) eller extern (valfritt)
Rekommendation för kanaler	Använd angiven diameter, ljuddämpande flexibel slang och ljuddämpare
Garanti	Täcker inte skador på grund av felaktig rengöring (syror, klorider, etc.)

Vanliga frågor - Century-Line Thermex

Vilken monteringshöjd rekommenderas för fläkten Century-Line?

En höjd på 50 till 60 cm över elektriska spisar och 70 cm över gasspisar rekommenderas, mätt från bänkskivan till filtret.

Hur ska metallfiltren rengöras?

Metallfiltren kan tvättas för hand med avfettande såplösning eller i diskmaskin med kort program och utan torkning för aluminiumfilter. Rostfria stålfiler tål torkning och putsning.

Vilka rengöringsmedel bör undvikas på den rostfria fläkten?

Syror, soda, ammoniak, klorider och derivat bör undvikas eftersom de kan orsaka oxidation och irreversibla fläckar som inte täcks av garantin.

Kan utloppsdiametern minskas?

Det rekommenderas inte eftersom det minskar utsugningskapaciteten och ökar ljudnivån. Använd alltid den diameter som anges i katalogen (160 mm).

Vilka tillbehör ingår i fläkten Century-Line?

Innehåller takfläns, elkabel och en flexibel slang på 2 meter med diameter 160 mm.

Hur görs den elektriska anslutningen?

Den elektriska installationen måste utföras av en auktoriserad elektriker. 230 V-kabeln leds inuti skorstenen. I modeller utan motor finns en extra kabel för den externa motorn.

Är det möjligt att använda fläkten med extern motor?

Ja, TF-modeller utan inbyggd motor tillåter anslutning av en extern motor (som CKB) via en kabel märkt "motor".

Vad göra om skorstenen är för lång?

Skorstenen kan kapas i övre delen med en metall såg eller vinkelslip, och se till att slangen och kabeln får plats inuti.

Hur rekommenderas fläkten användas för att spara energi?

Använd lägsta effekt när det är möjligt, eftersom maximal effekt förbrukar 1,5 gånger mer. Maximal effekt behövs endast för matlagning med mycket rök.

Vilket ytterligare underhåll rekommenderas för fläkten?

Rengör dagligen med milt icke-slipande rengöringsmedel och använd Thermex-produkter som Steelren Nanotech eller Cristalren Nanotech för att förhöja finishen.

BRUKSANVISNING Century-Line Thermex

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Montering

Century-Line är utrustad med skorstenskrage och elledning.

OBS! Elanslutning skall utföras av behörig fackman.

Innan montering av Century-Line skall ventilationsrör vara framdraget så att det sticker ner från innertaket, rördragning skall ske enligt föreskrifter från berörd myndighet. (Boverket)

Skorstenskrage

Efter utmärkning skruvas kragen fast i taket med hjälp av 4 st. skruvar.

El-anslutning (230 V)

Anslutningskabeln dras genom spiskupans skorstensdel. Det finns 1 st. kabel som är märkt med 230 V på TFMH modell med inbyggd motor.

På TFM modell utan motor finns det 2 st. kablar:

1 st. med 230 V, för nätanslutning.

1 st. med motor, för anslutning till extern motor.

(OBS ! Blå ledningar får ej sammankopplas )

Montering av slang (tillbehör)

Eventuell anslutningsslang (∅160 mm) monteras på det nedstickande ventilationsröret med hjälp av slangklämma.

Monteringshöjd

Monteringshöjden är individuell men 50 - 60 cm över elspis och min. 60 cm över gasspis rekommenderas. (Mätt från bänk till spiskupans filter). Myndighetskrav: Elspis min. 40 cm, Gasspis min. 60 cm, Vedspis min. 100 cm

Skorstensmontering

Om skorstenen eventuellt är för lång skall den kortas av i toppen.

Efter att spiskupan särats från skorstensdelen genom att lossa 4 st muttrar skruvas skorstenen fast i kragen med hjälp av 4 st. skruvar. Anslutningslangen monteras på spiskupans stos, så kort slang som möjligt, spiskupan skruvas därefter fast i skorstensdelen igen. Väggmodellen skall dessutom skruvas fast i väggen (nederst) OBS! Bottenplåten skall monteras bort innan! OBS! Kom ihåg att anslutningsslang samt elledning skall föras upp genom spiskupans skorstensdel.

Tekniska data:

Spänning: 230V AC+6-10%, 50 Hz

Säkring: max. 10A

Max. belastning: 4A/500W

Arb. temperatur: -10 - +50^

Få maximal glädje av din köksfläkt

Starta alltid köksfläkten innan du börjar laga mat, annars utnyttjar du inte kapaciteten ordentligt. Kom ihåg att låta köksfläkten gå några minuter efter matlagningen.

En spiskupa som går på högsta hastigheten förbrukar dubbelt så mycket energi som en spiskupa som går på lägsta. Högsta läget används som regel bara när man kokar eller steker mat som luktar eller osar mycket.

Daglig rengöring

Du kan göra mycket genom att bara skänka köksfläkten en tanke efter varje matlagning. Torka stålfiltret med en trasa, diska vid behov. Om du har kolfilter bör detta bytas 1-2 gånger om året.

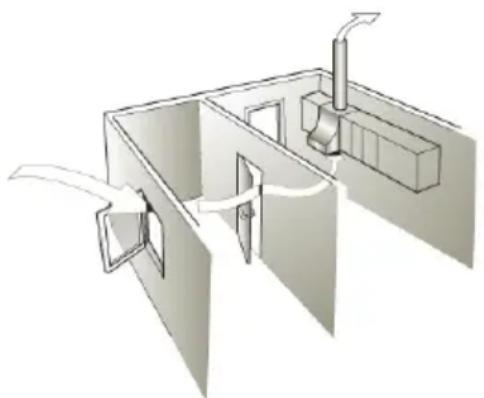

Stäng fönstret

När köksfläkten används ska köksfönstret inte öppnas eftersom det kommer att störa luftcirkulationen runt köksfläkten. Det skall dock finnas tillförsel av frisk luft, t.ex. genom luftventil eller en dörr på glänt till ett intilliggande rum. Var uppmärksam på att köksfläkten skapar undertryck i rummet. Om du samtidigt har tänt en brasa som kräver luft till själva förbränningen bör du ha ett fönster öppet.

Goda ventilationsförhållanden

Om köksfläkten inte fungerar som den skall kan det bero på att,

slangen har veckat sig, lång kanal med många böjar, för liten takhuv i förhållande till ventilationsröret. Goda ventilationsförhållanden ger en effektiv funktion och därmed lägre elförbrukning.

Rengöring och skötsel

Rostfri spiskupa

Köksfläkten rengörs med en fuktig trasa ev. med diskmedel. Efterbehandlas med SteelRen Stålputs.

Lackerad spiskupa

Köksfläkten rengörs med en fuktig trasa ev. med diskmedel.

Aluminium spiskupa

Köksfläkten rengörs med en fuktig trasa ev. med diskmedel. Efterbehandlas med SteelRen Stålputs.

Spiskupa med glasytor

Köksfläkten rengörs med en fuktig trasa ev. med diskmedel. Efterbehandlas med SteelRen Stålputs. Glasskivan rengörs med vanlig fönsterputs.

Filtret

Det är viktigt att diska filtret minst varje månad. Filtret diskas antingen för hand eller i diskmaskin.

Kolfilter

Har du kolfilter i dei spiskupa kan detta inte diskas utan bör bytas 1-2 gånger per år.

Rengöring och skötsel

Omtanke i vardagen.

Här följer några tips angående rengöring och skötsel.

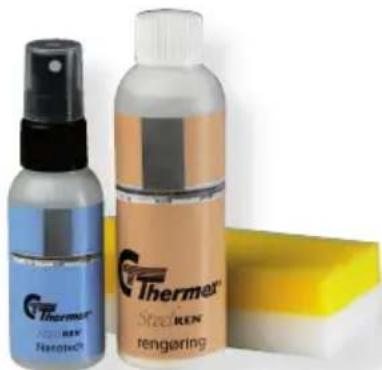

SteelRen Nanotech

Varje förpackning innehåller 1 flaska rengöringsmedel, 1 flaska försegling och 1 st nanosvamp. Rengöringsmedlet används i förbindelse med rengöring av metall innan en nanokonservering utförs.

Efter rengöring används förseglingen för att skydda den rengjorda ytan.

Thermex SteelRen försegling är utformad så att fett och fingeravtryck får svårt att fästa på den behandlade ytan.

Thermex GlasRen är baserad på nanoteknologi som effektivt både rengör och konserverar alla glatta ytor i ett och samma moment. Multikonservering ger ett långvarigt skydd mot vatten, smuts, fett och fingeravtryck. Produkten är resistent mot smuts och damm med en antibakteriell effekt.
