BRUKSANVISNING EFS 90-01 MTI X GRAM

Ventilatoren består av fölgende komponenter (fig. 1):

1. Montering av veggbeslag

Grattis till din nya spiskåpa från Gram.

Spiskåpan är speciellt utvecklad och tillverkad för att uppfylla dina förväntningar. De använda konstruktionslösningarna samt användning av den nyaste produktionstekniken garanterar spiskåpans höga funktionsduglighet och estetik.

Läs bruksanvisningen noga innan du installerar spiskåpan. På så sätt undviker du felinstallation och felanvändning.

Vi hoppas att du blir nöjd med din nya GRAM-produkt.

INNEHÅLLSFÖRTECKNING
I Generella upplysningar		4
II Delar		4
III Tekniska data		5
IV Användning		5
V Montering		6
	1. Montering av väggbeslaget	7
	2. Montering av spiskåpa	7
	2. Elektrisk anslutning och funktionstest	8
	3. Inställning av spiskåpans driftsätt	8
	3.1. Inställning av drift med utblås	8
	3..2. Inställning av drift med återcirkulation	8
	3..3 Fläkthastigheter	9
VI Användning och underhåll		9
	1. Säkerhet	9
	2. Användning	9
	2.1. Kontrollpanel	9
	2.2. Automatikprogram	10
	3. Underhåll	11
	3.1. Metallfettfilter	11
	3.2. Kolfilter	11
	3.3. Belysning	12
	3.4. Rengöring	12

I Generella upplysningar

Spiskåpan är avsedd att ta bort det os som uppstår i samband med matlagning. Du måste installera en utblåsledning ut till det fria. Ledningen (som kan vara ett rör med en diameter på 150 eller 120 mm) får inte vara längre än 4–5 meter. Om du installerar ett aktivt kolfilter kan spiskåpan användas för återcirkulation. I så fall behöver du inte installera något utblåsrör ut till det fria.

Spiskåpan har fyra fläkthastigheter och belysning som kan tändas även när spiskåpan inte används.

Spiskåpan är avsedd för montering på en lodrät vägg över en gas- eller elspis.

II Delar

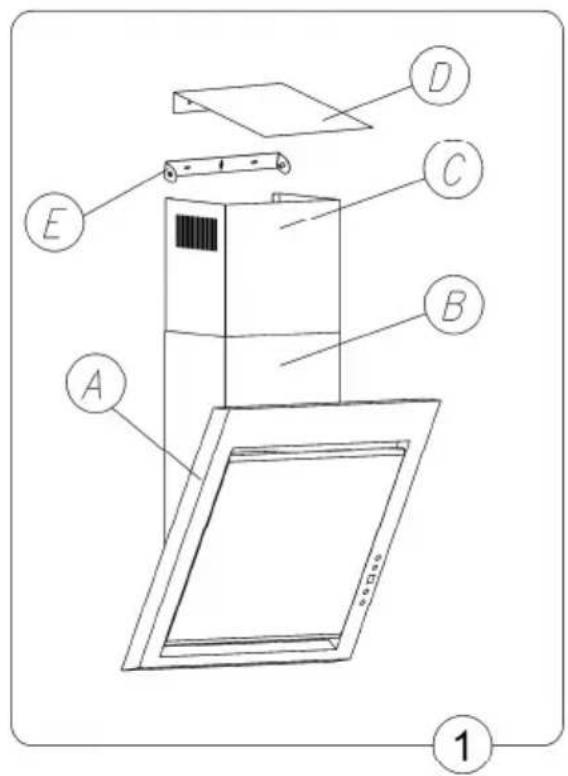

Spiskåpan består av följande delar (fig. 1):

1. Spiskåpa A, med belysning och motor
2. Övre och nedre sektion C och B
3. Beslag till den övre sektionen (E)
4. Luftblockeringsplatta D
5. Rawl-pluggar

1. Spiskåpan är avsedd att ta bort det os som uppstår vid matlagning, genom att leda ut ångan i det fria. Spiskåpan ska därför anslutas till ett utblåsrör. Spiskåpan får inte anslutas till en skorsten, en rökkanal eller motsvarande, som är i bruk.

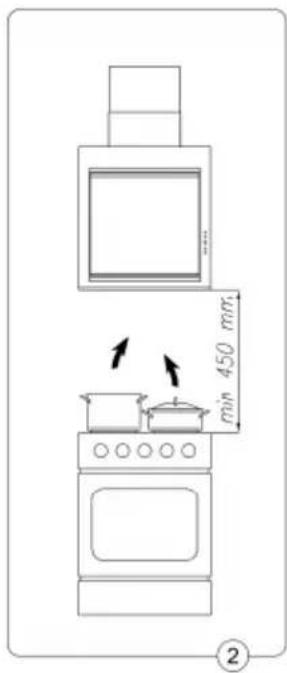

2. Spiskåpan ska monteras minst 450 mm över en elektrisk spis och minst 650 mm över en gasspis.
3. Undvik öppen eld och flambering under spiskåpan.
4. Spiskåpans fettfilter ska rengöras minst varannan månad, då ett fettmättat filter är lättantändligt.
5. Stäng alltid av strömförsörjningen till spiskåpan vid rengöring, byte av filter eller reparation.
6. Om andra apparater som drivs av andra energikällor än elektricitet (t.ex. genomströmningsvattenvärmare, gasvärmare) ska användas i det rum där spiskåpan sitter, måste rummet ha tillräcklig ventilation (friskluftsförsörjning). En säker drift är endast möjlig när det negativa trycket i det rum där spiskåpan används tillsammans med förbränningsapparater som använder luft i rummet, inte överstiger 0,004 millibar (detta gäller inte om spiskåpan används med återcirkulation).
7. Vid anslutning till elnätet 230 V ska spiskåpan anslutas i ett driftsäkert uttag.

V Montering

Montera spiskåpan så här:

1. Montera väggbeslaget (Fig. 3, D). Ta hänsyn till minimiavständet till spisen.
2. Häng upp spiskåpan (Fig. 1, A) på väggbeslaget (Fig 3, D).
3. Anslut spiskåpan till utblåsröret, om ångan ska ledas ut i det fria.
4. Anslut spiskåpan till elnätet.
5. Montera väggbeslaget (Fig. E) i en passande höjd.
6. Sätt den övre och nedre sektionen på plats.

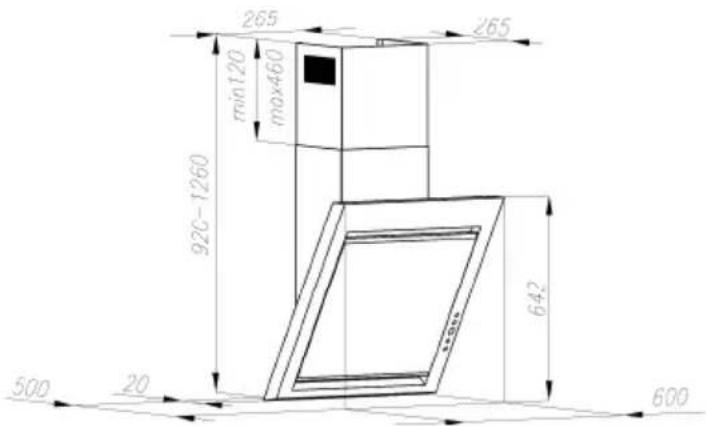

EFS 60-01 MTI X

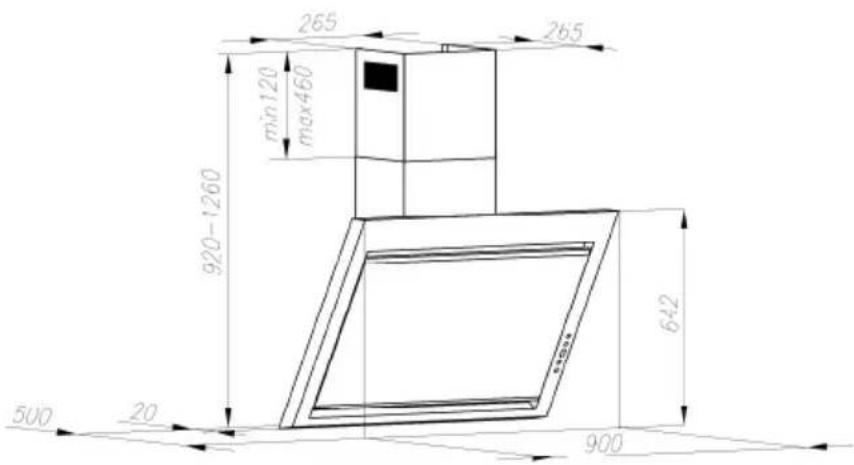

EFS 90-01 MTI X

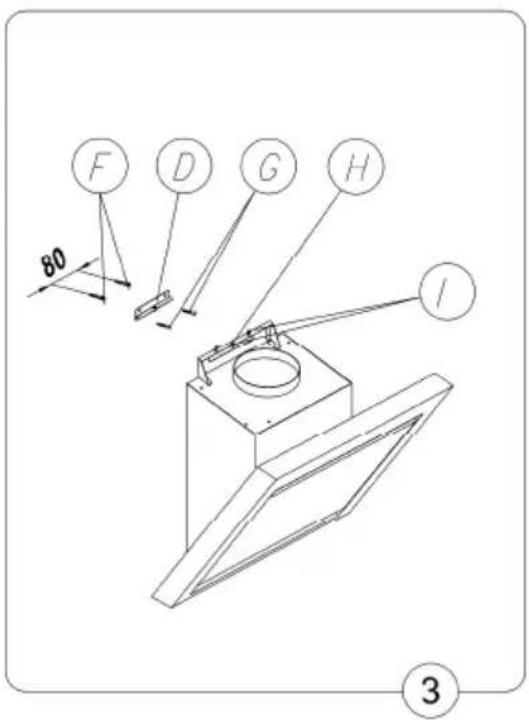

1. Montering av väggkonsoler

a) Rita en lodrät linje på väggen för att markera spisens/hällens mitt.
b) Sätt väggbeslaget på väggen (Fig. 3, D) så att det är placerat symmetriskt på mittlinjen. Det måste vara ett avständ på minst 1 062 mm mellan öppningen i beslaget D och hällen. Se till att den hänger rakt och markera monteringshålens avständ på väggen.
c) Borra hål i markeringarna på väggen med en borr i en diameter som motsvarar de rawl-pluggar som ska användas (fig. 3 del G och H), sätt rawl-pluggar i hålen och skruva sedan in skruvarna i väggen.

a) Häng upp spiskåpan på beslaget, D. Sätt fast spiskåpan med hjälp av skruvarna, I. Skruva sedan åt skruvarna, H för att spiskåpan inte ska falla av beslaget. Om spiskåpan ska installeras med utblås ut i det fria, monteras ett utblåsrör.
b) Montera de två sektionerna (fig. 1) B och C.
c) Låt den övre sektionen C (fig. 1) glida upp till önskad höjd. Markera på väggen ovanför sektion C var beslaget till sektion C (beslag E fig. 1) ska monteras.
d) Ta beslag E till sektionen och placera den på den markerade linjen på väggen. Flytta beslaget 120 mm nedåt, markera sedan skruvhålen och sätt fast beslag E. Om det behövs, använd samma skruvar som till uppsättningen av luftblockeringsplatta D (fig. 1).
e) Placera sektionena B och C och skruva fast dem.
f) Anslut spiskåpan till elnätet.

2. Elektrisk anslutning och funktionstest

Anslutning till elnätet får bara utföras av en behörig elinstallatör.

När du har anslutit spiskåpan till strömförsörjningen (enligt ovan nämnda krav) ska du kontrollera att spiskåpans belysning och motor fungerar korrekt.

När du har installerat spiskåpan måste uttaget vara lättillgängligt, så att strömmen till spiskåpan lätt kan stängas av.

3. Inställning av spiskåpans driftsätt

3.1 Inställning av drift med utblås

När spiskåpan används med utblås leds luften ut till det fria med hjälp av ett utblåsrör. Vid denna inställning behövs inget kolfilter.

Spiskåpan är ansluten till det hål där luften leds ut till det fria med hjälp av ett utblåsrör med en diameter på 150 eller 120 mm samt lämpliga slangklämmor, som finns att köpa i affärer med installationsmaterial.

3,2 Inställning av drift med återcirkulation (kolfilter)

Med det här alternativet leds filtrerad luft tillbaka i rummet genom hålen i den övre sektionen.

I det här fallet krävs kolfilter.

3,3. Fläkthastigheter

Den lägsta hastigheten och medelhastigheten används under normala förhållanden och vid mindre mängder matos, medan den högsta hastigheten används vid stor koncentration av matos, t ex. vid stekning och grillning.

VI Användning och underhåll

1. Säkerhet

Det är viktigt att alla säkerhetsföreskrifter i denna bruksanvisning efterföljs noga. Fettfilter och aktiva kolfilter rengörs eller byts ut enligt tillverkarens anvisningar, eller oftare om spiskåpan används intensivt (mer än 4 timmar per dag).

Om spiskåpan används tillsammans med en gasspis, får elden inte vara tänd utan att ett kokkärl används.

Kontrollera alltid att flamman inte slickar kokkärlets sidor, eftersom detta medför oönskad energiförlust och farlig värmeupphettning.

Spiskåpan får inte användas för andra ändamål än den är avsedd för.

2. Användning

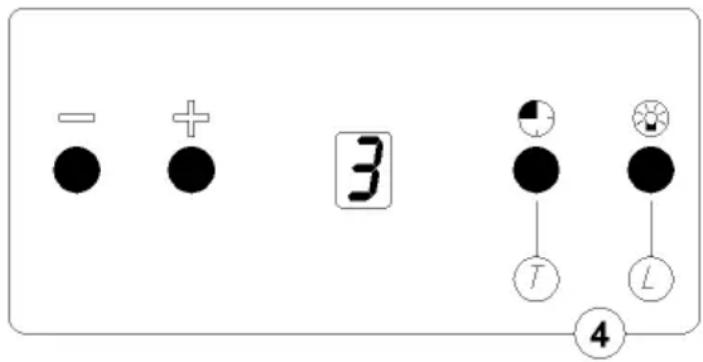

2.1 Kontrollpanel

• Knapparna "-" och "+" används för att välja fläkthastighet från 1 till 4.
• Tryck kort på "+" för att öka hastigheten. Om du håller knappen intryckt i cirka 2 sekunder när motorn inte är igång aktiveras det automatiska systemet och bokstaven "A" visas (gör detta innan du börjar laga mat).
• Tryck kort på "-" för att minska hastigheten. Om du håller knappen intryckt i cirka 2 sekunder, stängs spiskåpans motor.
• Knappen "T" (timer) används till att:
• programmera tiden tills fläkten stängs av
• radera den blinkande bokstaven "F" eller "C".
• Knappen "L" används för att tända och släcka belysningen oavsett om motorn är igång eller inte.

Spiskåpan kan ställas in på att starta automatiskt vid för mycket ånga eller os i köket. Aktivera den funktionen innan du börjar med matlagningen, och 5 minuter efter första anslutningen till 230 V-elnätet (kalibrering av luftsensorn till omgivande förhållanden). När den automatiska funktionen aktiveras, aktiveras också luktsensorn som undersöker luften. Om det uppstår en koncentration av ånga över en fastställd nivå startar fläkten automatiskt på den hastighet som passar mängden ånga eller os. Om mängden ånga eller os minskar, sänks fläkthastigheten automatiskt till en lägre nivå och stängs också av automatiskt när all ånga är borta. Reduceringen av fläkthastigheten sker en gång per minut. Om mängden ånga inte minskar förlängs fläktens arbetstid med samma styrka i ytterligare en minut. Om det uppstår mer ånga eller os, stiger fläkthastigheten till en högre nivå. Spiskåpan börjar arbeta i en minut på steg 4 och när/om mängden ånga minskar, sänks driften automatiskt till en minut på steg 3. Minskar mängden ånga och os ytterligare, sänks fläkthastigheten igen till dess att motorn stängs av.

Den automatiska funktionen aktiveras genom att hålla in knappen + i ca 2 sekunder. Då visas bokstaven A i displayen. Den automatiska funktionen avaktiveras genom att hålla in knappen + i ca 2 sekunder. Då visas siffran 0 i displayen.

TIMER

Spiskåpan är utrustad med en timerfunktion som kan programmeras till automatisk avstängning av spiskåpans fläkt efter 10–90 minuter med 10 minuters intervall.

- För att använda denna funktion startar du fläkten med knappen +. Sedan väljer du tidsprogrammering genom att trycka på knappen T. En blinkande siffra visas på displayen. Denna visar att du håller på att koppla in den automatiska avstängningen av fläkten. Den siffra som visas på displayen gånger 10 anger den tid det tar innan fläkten stängs av automatiskt (t.ex. 1 = 10 min, 2 = 20 min, 3 = 30 min. osv.). Bekräfta ditt val genom att trycka på knappen T igen. Displayen slutar att blinka och visar nu vald tid och en blinkande punkt vid sidan av siffran visar att fläkten är inställd på automatisk avstängning.

Observera: Aktivering av den automatiska frånkopplingsfunktionen (timer) måste ske inom 20 sekunder. Annars växlar spiskåpan automatiskt till normal driftsfunktion.

INDIKATOR FÖR FILTERMÄTTNAD

Spiskåpan är utrustad med en elektronisk indikator som visar filtrens mättnad och när de bör bytas ut.

• Signalen för byte av kolfilter – bokstaven C – visas i displayen (220 timmars användning).
• Signalen för rengöring av aluminiumfilter – bokstaven F – visas i displayen (100 timmars användning).

Ingen av de ovan nämnda funktionerna förhindrar spiskåpans användning, men det går inte att se fläkthastigheten (från 0 till 4) förrän bokstaven C eller F har tagits bort. Tryck på T i ca 10 sekunder för att ta bort bokstäverna när du har bytt eller rengjort filtret.

- Tryck på knappen T (timer) och håll ned den i ca 2 sekunder för att tända eller släcka knapparnas framhävningsfunktion.

3. Underhåll

3.1 Metallfettfilter

1. Rengöring.

Vid normal användning av spiskåpan ska fettfiltren rengöras varannan månad med milt rengöringsmedel eller flytande tvål (se den

elektroniska indikatorn för filtermättnad, 2.2).

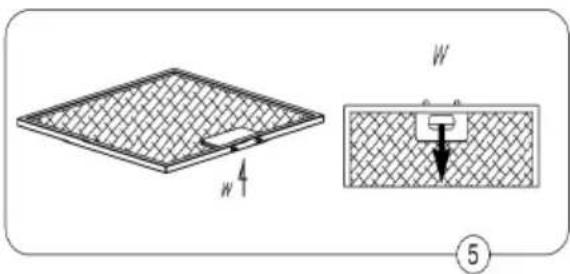

2. Byte (fig. 5).

Så här tar du bort fettfiltret:

a) Ta av det nedersta skyddet genom att lossa spärren.

b) Ta ut metallfettfiltret.

Kolfilter används bara om spiskåpan inte är ansluten till ett utblåsrör till det fria.

Det aktiva kolfiltret kan absorbera fett tills det är helt mättat. Kolfiltret kan inte rengöras och återanvändas och det ska bytas minst varannan månad eller oftare om det används ofta (se den elektroniska indikatorn för filtermättnad, 2.2).

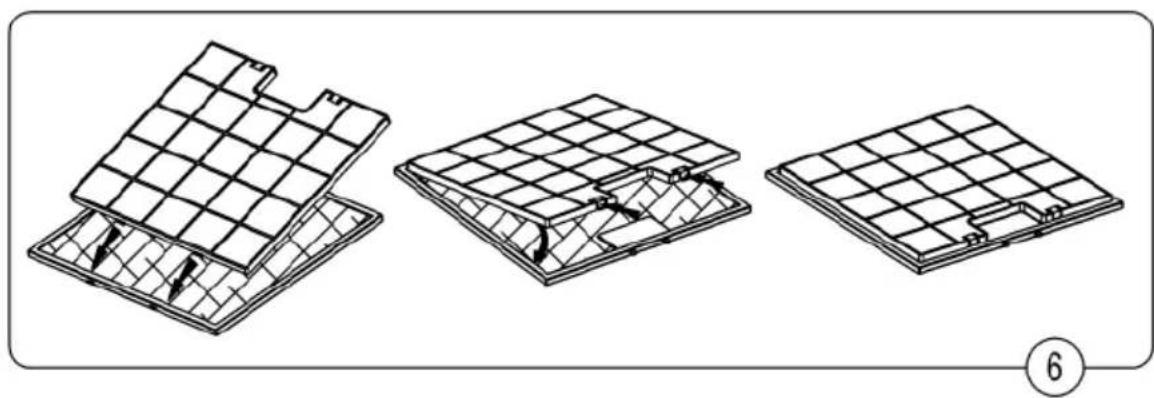

2. Byte (bild 7)

a) Ta bort metallfettfiltret.

b) Stick in kolfiltrets nedersta låsanordningar i fettfilterramens invändiga skåra.

c) Tryck på den översta delen av kolfiltret tills det låses på plats.

d) Sätt tillbaka metallfettfiltret igen.

Belysningen består av ett halogenuttag, med 10 W dioder.

Gör så här när du ska byta dioder:

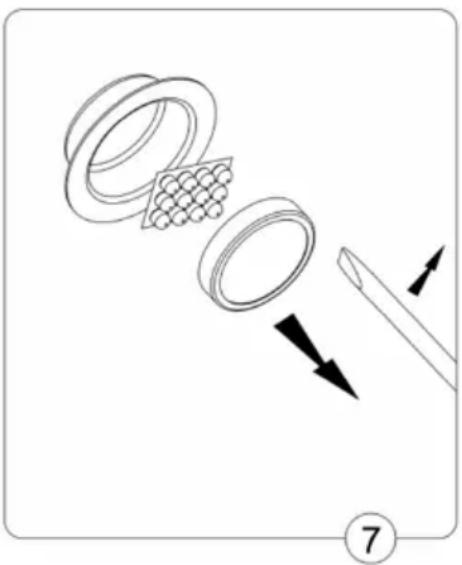

a. Dra ut ringen ut halogenuttaget (Fig. 7) med hjälp av ett platt verktyg eller en skruvmejsel.
b. Byt diodmodul. Använd en trasa eller en bit papper för att ta tag i diodmodulen.
c. Sätt på ringen och glaset igen i omvänd ordning.

Vid normal rengöring av spiskåpan bör du undvika att använda:

• våt trasa eller svamp och rinnande vatten
• lösningsmedel eller sprit som kan göra lackerade ytor matta
• frätande medel, särskilt vid rengöring av rostfritt stål
• hårda, grova material.

Vi rekommenderar att du använder en fuktig trasa med ett neutralt rengöringsmedel.

Avfallshantering

När denna produkt ska kasseras får den inte kastas i de vanliga hushållssoporna, utan ska lämnas till en återvinningsstation för elektriska och elektroniska produkter.

Symbolen på produkten, bruksanvisningen eller förpackningen hänvisar till detta.

Materialen är återvinningsbara enligt deras markering. Vid återvinning, återanvändning av material och andra former av återanvändning av kasserade produkter bidrar du väsentligt till att skydda miljön.

Upplysningar om vilka återvinningscentraler som gäller för kasserade elektroniska och elektriska produkter kan fås av din kommun.
