BRUGSANVISNING EFS 90-01 MTI X GRAM

Til lykke med dit nye GRAM emfang

Emfanget er specielt udviklet og udført for at opfylde dine forventninger. De anvendte konstruktionsløsninger samt brug af den nyeste produktionsteknologi sikrer emfangets høje funktionalitet og æstetik.

Du bedes læse denne betjeningsvejledning grundigt igennem, inden du begynder at installere emfanget. Derved undgår du fejlinstallering og fejlbetjening af emfanget.

Vi håber, at du bliver tilfreds med dit nye GRAM produkt.

INDHOLDSFORTEGNELSE
I Generelle oplysninger		3
II Komponenter		3
III Tekniske data		4
IV Drift		4
V Montage		5
	1. Montering af vægbeslaget	6
	2. Montering af emfang	6
	2. Elektrisk tilslutning og funktionstest	7
	3. Indstilling af emfangets driftsmåde	8
	3.1. Indstilling af drift med aftræk	8
	3..2. Indstilling af drift med recirkulation	8
	3..3 Ventilatorhastigheder	8
VI Betjening og vedligeholdelse		8
	1. Sikkerhed	8
	2. Betjening	8
	2.1. Betjeningspanel	8
	2.2. Automatikprogram	9
	3. Vedligeholdelse	10
	3.1. Metalfedtfiltre	10
	3.2. Kulfilter	10
	3.3. Lys	11
	3.4. Rengøring	11

I Generelle oplysninger

Emfanget er bestemt til at fjerne den em, der opstår i forbindelse med madlavning. Det kræver, at du installerer en aftræksledning til det fri. Ledningen (som kan være et rør med en diameter på 150 eller 120mm) må ikke være længere end 4-5 m. Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. Hvis det er tilfældet behøver du ikke at installere noget aftræksrør til det fri.

Emfanget har 4 ventilationshastigheder og lys, som kan tændes, uden at emfanget er i brug.

Emfanget er beregnet til montering på en lodret væg over et gas- eller elkomfur.

II Komponenter

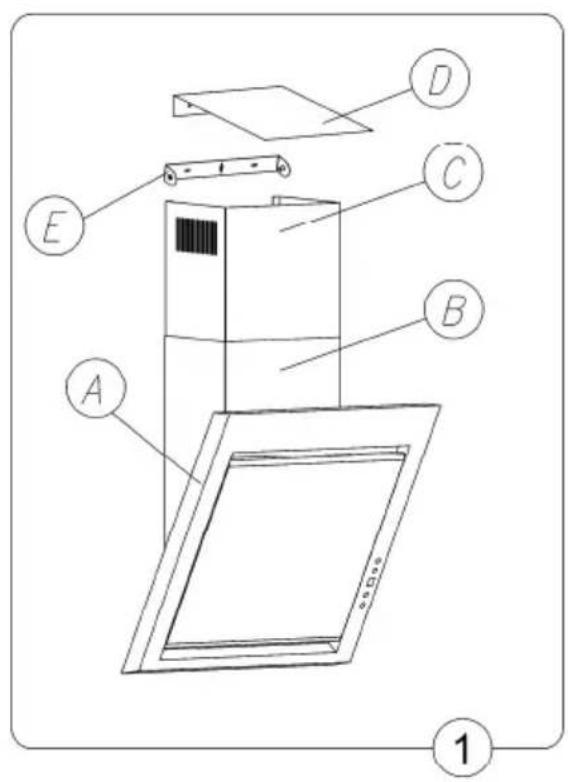

Emfanget består af følgende omponenter (fig. 1):

1. Emfang A, med lys og motor
2. ∅verste og nederste skorstensdel C og B
3. Beslag til øverste skorstensdel E
4. Kontraspjæld D
5. Rawplugs

1. Emfanget er bestemt til at fjerne den em, der opstår ved madlavning, ved at lede dampen ud i det fri. Emfanget skal derfor forbindes med et aftræksrør. Emfanget må ikke tilsluttes en skorsten, en røgkanal eller tilsvarende, som er i brug.

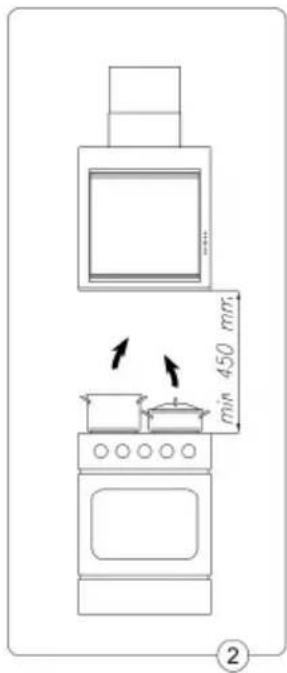

2. Emfanget skal monteres mindst 450 mm over el-kogeplader og mindst 650 mm over et gaskomfur.
3. Undgå åben ild og flambering.
4. Emfangets fedtfiltre skal mindst rengøres hver 2. måned, da et fedtmættet filter er let antændelig.
5. Sørg altid for, at strømforsyningen til emfanget er afbrudt, før du foretager rengøring, udskiftning af filtret eller reparation.
6. Hvis der bruges andre apparater, som drives af andre energikilder end elektricitet, (fx. gennemstrømningsvandvarmer, gasvandvarmer) i det rum, hvor emfanget skal anvendes, skal man sørge for tilstrækkelig ventilation (frisk luft forsyning) i rummet. En sikker drift er kun mulig, når det negative tryk i det rum, hvor emfanget bruges sammen med forbrændingsapparater, som bruger luft i rummet, ikke overstiger 0,004 millibar (dette punkt gælder ikke, hvis emfanget anvendes med recirkulation).
7. Ved tilslutning til elnettet 230 V skal emfanget tilsluttes ved en driftssikker stikkontakt.

V Montage

Sådan monteres emfanget:

1. Monter vægbeslaget (Fig. 3, D). Tag hensyn til minimumafstanden til komfuret.
2. Hæng emfanget (Fig. 1, A) på vægbeslaget (Fig 3, D).
3. Forbind emfanget til aftræksrøret, hvis dampen skal ledes ud i det fri.
4. Tilslut emfanget til el-nettet.
5. Monter vægbeslaget (Fig, E) i en passende højde.
6. Monter øverste og nederste skorstensdel.

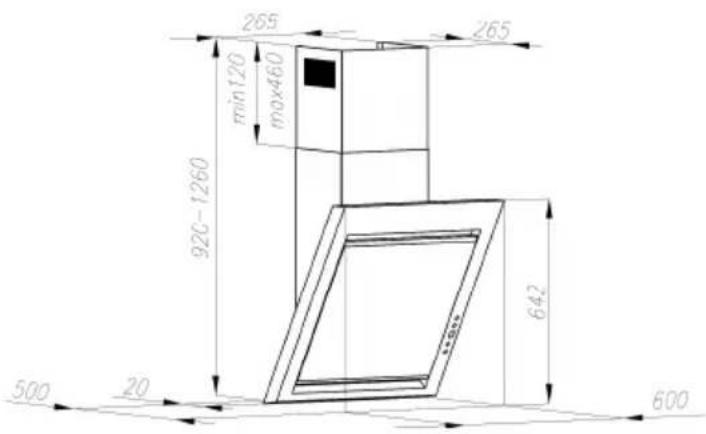

EFS 60-01 MTI X

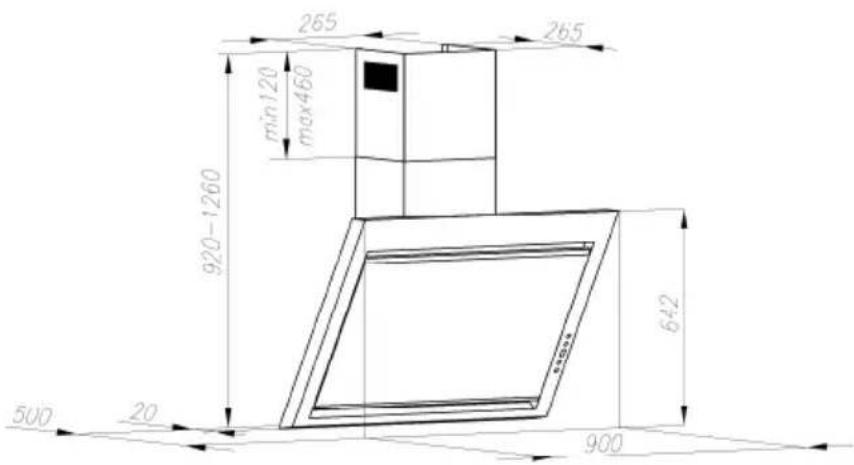

EFS 90-01 MTI X

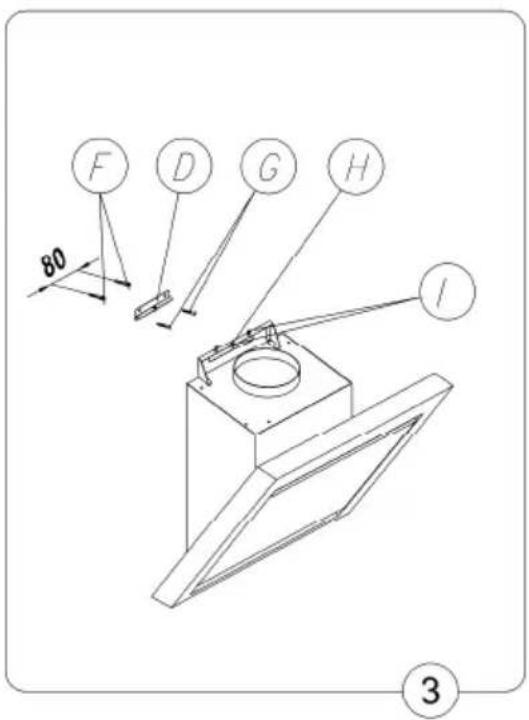

1. Montering af vægbeslag

a) Afmærk en lodret linie på væggen for at markere midten af kogepladen/komfuret.

b) Sæt vægbeslaget op mod væggen (Fig. 3, D) så det er placeret symmetrisk på midterlinien. Sørg for at holde en afstand på mindst 1062 mm mellem åbningen i beslaget D og kogepladen. Niveller den midlertidigt og afmærk monteringshullernes afstand på væggen.

c) Bor de afmærkede huller på væggen med et bor, der har en diameter, der svarer til de rawplugs, der skal anvendes (fig. 3 del G og H), sæt rawplugs i hullerne og skru derefter skruerne ind i væggen.

2. Montering af emfanget

a) Hæng emfanget op på beslaget, D. Fastgør emfanget ved hjælp af skruerne, I. Stram derefter skurerne, H for at undgå at emfanget falder af beslaget, D. Hvis emfanget skal installeres med aftræk til det fri monteres emfanget til aftræksrøret.
b) Monter skorstensdelene (fig. 1) B og C på emfanget.
c) Lad øverste skorstensdel C (fig. 1) glide op til ønskede højde. Marker på væggen over skorstensdel C, hvor beslaget til skorstensdel C (beslag E fig. 1) skal monteres.
d) Tag beslag E til skorstensdelen og placer denne på markerede linje på væggen, flyt beslaget 120 mm nedad, marker dernæst skrue hullerne og fastgør beslag E. Om nødvendigt brug da samme skruer som til opsætning af kontraspjæld D (fig. 1).
e) Placer skorstensdelene B og C skru dem fast til emfanget.
f) Tilslut emfanget til el-nettet.

2. Elektrisk tilslutning og funktionstest

Tilslutningen til el-nettet må kun udføres af en autoriseret el-installatør.

Efter tilslutningen af emfanget til strømforsyningen (i henhold til de ovennævnte krav) skal du kontrollere, at emfangets belysning og motor fungerer korrekt.

Efter installeringen af emfanget bør stikkontakten være let tilgængelig, så strømmen til emfanget nemt kan afbrydes.

I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, emfanget skal forbindes til.

I begge tilfælde skal der:

- hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med gul/grøn isolation skal tilsluttes jordklemmen (mærket ± ).

- hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop.

Hvis brugeren selv monterer denne, skal lederen med gul/grøn isolation klippes af så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør du lade en autoriseret elinstallatør undersøge, hvordan du nemmest får ekstrabeskyttet skabet.

Hvis du ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler

Elektricitetsrådet, at du lader elinstallatøren opsætte en fejlstrømsafbryder af typen PFI eller HPFI.

Et eventuelt krav om jordtilslutning fra den lokale elforsyning skal efterkommes.

Emfangets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbindelse. Hvis du er i tvivl, så spørg din el-installatør om råd.

3. Indstilling af emfangets driftsmåde

3.1 Indstilling af drift med aftræk

Når emfanget bruges til aftræk, bliver luften ledt ud i det fri ved hjælp af et aftræksrør. Ved denne indstilling skal du fjerne eventuelle kultfiltre.

Emfanget er forbundet til det hul, hvor igennem luften ledes ud til det fri, med et aftræksrør med en diameter på 150 eller 120 mm samt passende ledningsklemmer, som kan fås i butikker med installationsmaterialer.

3.2 Indstilling af drift med recirkulation (kulfilter)

Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.

I dette tilfælde er det nødvendigt at montere kulfiltre.

3.3 Ventilatorhastigheder

Lav og mellem hastighed benyttes under normale vilkår og ved mindre mængder damp, medens den maksimale hastighed anvendes ved stor emkoncentration, fx. under stegning eller grillning.

Det er vigtigt, at alle sikkerhedsforskrifter i denne betjeningsvejledning overholdes nøje.

Fedt- og aktive kulfiltre rengøres eller udskiftes i henhold til anvisningerne eller oftere, hvis emfanget er intensivt i brug (mere end 4 timer pr. dag).

Hvis der bruges gaskomfur sammen med emfanget, må brænderene aldrig være tændt uden brug af kogegrej.

Kontroller altid, om flammen ikke slikker op omkring kogegrejets bund, da dette medfører uønsket energitab og farlig varmeophobning.

Emfanget må ikke benyttes til andre formål end det er bestemt til.

2. Betjening

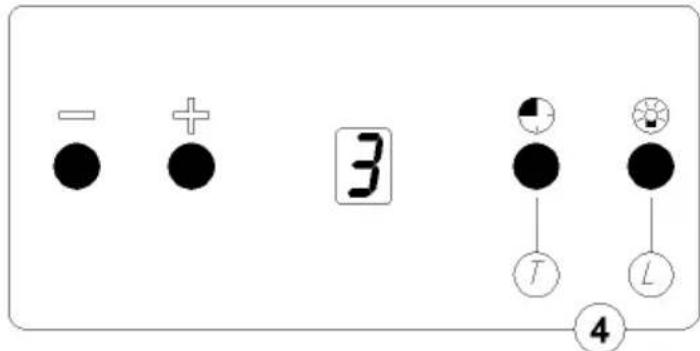

2.1 Betjeningspanel

• Trykknapperne "-" og "+" – bruges til at vælge ventilatorhastigheden fra 1 til 4.
• Tryk kortvarigt på knappen "+" for at øge ventilatorhastigheden. Hvis du holder knappen trykket ind i ca. 2 sekunder, när motoren ikke arbejder, aktiveres automatikprogrammet, og bogstavet "A" vises (tændes för madlavningen påbegyndes).
• Tryk kortvarigt på knappen "-" for at reducere ventilatorhastigheden. Hvis du holder knappen trykket ind i ca. 2 sekunder, slukkes emfangets motor.

- Trykknappen "L" bruges til at tænde og slukke emfangets lys uafhængigt af motorens arbejdsstatus.

Emfanget kan indstilles til at starte automatisk ved for meget damp eller os i køkkenet. Denne funktion skal aktiveres, før madlavningen påbegyndes og 5 minutter efter den første tilslutning til 230 V \~ elnettet (kalibrering af lugtsensoren til de omgivende forhold). Når den automatiske funktion aktiveres, aktiveres også lugtsensoren, der undersøger luften. Hvis der opstår for stor koncentration af em på et forudbestemt niveau, tænder emfanget automatisk på den hastighed, der passer til mængden af damp eller os. Bliver der mindre damp eller os reduceres ventilatorhastigheden automatisk til et lavere niveau og slukker også automatisk, når der ikke er mere damp. Reduktionen i emfangets ventilatorhastighed sker hvert minut. Hvis dampen ikke bliver mindre, forlænges emfangets arbejdstid ved samme styrke med endnu 1 minut. Hvis der forekommer mere damp eller os stiger ventilatorhastigheden til et højere niveau. Emfanget starter med at arbejde i 1 minut på hastighedstrin 4, og når/hvis dampen bliver mindre, reduceres automatisk til 1 minut på hastighedstrin 3. Et yderligere fald i damp og os vil også medføre en reduktion i ventilatorhastigheden, indtil motoren slår fra. Den automatiske funktion aktiveres ved at holde tasten + inde i ca. 2 sekunder. Herefter vises bogstavet A i displayet. Den automatiske funktion frakobles ved igen at holde + tasten inde i ca. 2 sekunder. Herefter vises tallet 0 i displayet.

TIMER

Emfanget er udstyret med en timer-funktion, som kan programmeres til automatisk slukning af emfangets ventilator efter 10-90 minutter med 10 minutters intervaller.

- For at anvende denne funktion, tændes for emfanget på knappen +. Herefter vælges tidsprogrammeringen ved at trykke på knappen T. Et blinkende tal vises på displayet. Dette fortæller, at du er ved at tilkoble automatisk slukning af emfanget. Det tal, der vises på displayet ganget med 10, svarer til den tid, der går får emfanget slukker automatisk. (f.esk. 1 = 10 minutter, 2 = 20 min, 3 = 30 min. osv. Bekræft dit valg ved igen at trykke på knappen T. Displayet holder op med at blinke og viser nu den valgte tid og et blinkende punkt ved siden af tallet fortæller, at emfanget er indstillet til automatisk slukning.

Bemærk: Aktiveringen af den automatiske frakoblingsfunktion (timer) skal ske inden for 20 sekunder, da emhætten ellers vil skifte automatisk til normal driftsfunktion.

INDIKATOR FOR FILTRENES MÄETNING

Emfanget er udstyret med en elektronisk indikator for filtrenes mætning eller udskiftning.

• Signalet for udskiftning af kulfiltre – bogstavet C vises i displayet (220 timers arbejde)
• Signalet om om rengøring af aluminiumfilteret – bogstavet F vises i displayet (100 timers arbejde).

Ingen af ovennævnte funktioner forhindrer emfangets arbejde, men det er ikke muligt at se ventilatorhastigheden (fra 0 til 4), før det viste bogstav C eller F slettes. Tryk på T i ca. 10 sekunder for at slette bogstaverne efter udskiftning eller rengøring af filtre.

- Tryk på knappen T (timer) og hold den nede i ca. 2 sekunder for at tænde eller slukke for fremhævelsen af trykknapperne.

3. Vedligeholdelse

3.1 Metalfedtfiltre

1. Rengøring.

Ved normal brug af emfanget skal fedtfiltrene rengøres hver 2. måned ved brug af et mildt

rengøringsmiddel eller flydende sæbe (se elektronisk indikator for filtrenes mætning, 2.2).

2. Udskiftning (fig. 5).

Fedtfilteret afmonteres på følgende måde:

Kulfiltre bruges kun, hvis emfanget ikke er tilsluttet et aftræksrør til det fri.

Det aktive kulfilter kan absorbere fedt, indtil det er helt mættet. Kulfilteret kan ikke renses og genbruges, og det skal udskiftes mindst hver anden måned eller oftere ved hyppig brug (se elektronisk indikator for filtrenes mætning, 2.2).

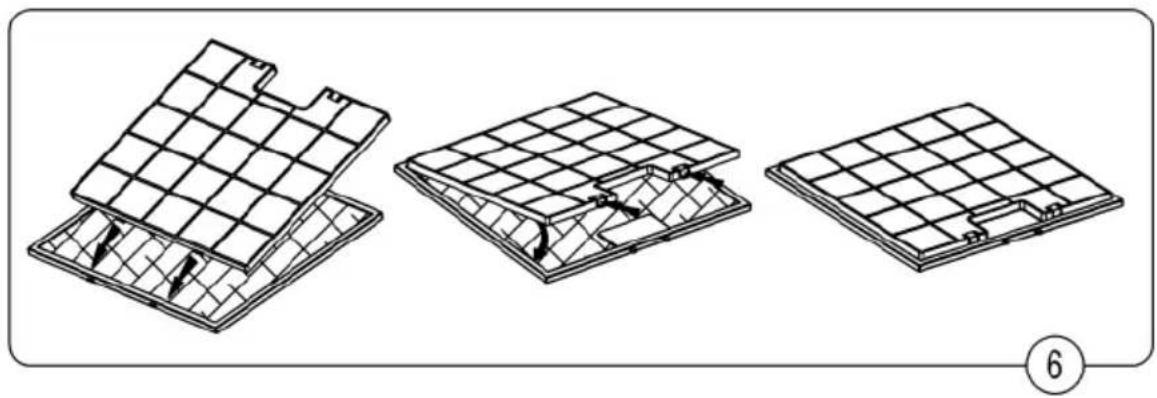

2. Udskiftning (ill. 7)

a) Tag metalfedtfilteret ud.
b) Stik kulfilterets nederste låseanordninger ind i den indvendige rille på fedtfilterrammen.
c) Tryk på den øverste del af kulfilteret, indtil det låser på plads.
d) Sæt metalfedtfilteret på igen.

Belysningen består af en halogenfatning, hvor der er 10 W dioder placeret.

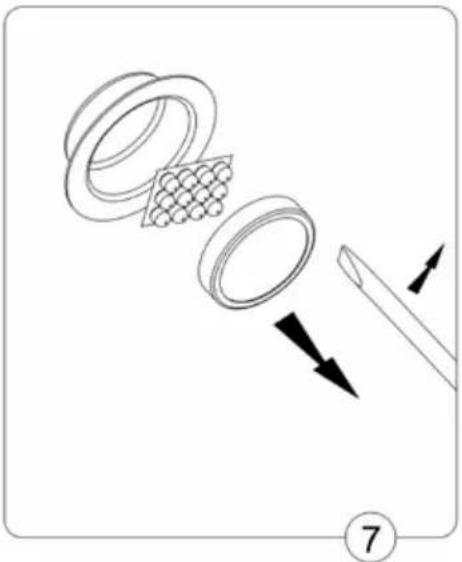

For at udskifte dioder :

a. Træk ringen ud af halogen fatningen (Fig. 7) ved hjælp af et fladt værktøj eller en skruetrækker.
b. Udskift diodemodulet. Brug en klud eller et stykke papir til at tage fat om diodemodulet med.
c. Montér ringen og glasset igen i omvendt rækkefølge.

Ved almindelig rengøring af emfanget undgå da at bruge:

• våd klud eller svamp og rindende vand
- opløsningsmidler eller sprit, der kan gøre lakerede overflader matte
- ætsende midler, især ved rengøring af rustfri stålelementer
- hårdt, groft stof.

Det anbefales at bruge en fugtig klud og neutrale rengøringsmidler.

Bortskaffelse

Når dette produkt er udtjent, må det ikke bortskaffes via normalt husholdningsaffald, men skal afleveres til en indsamlingsplads for genbrug af elektriske og elektroniske produkter. Symbolet på produktet, brugervejledningen eller emballagen henviser til det.

Materialerne er genanvendelige ifølge deres mærkning. Ved genbrug, genanvendelse af stoffer eller andre former for genanvendelse af udtjente produkter bidrager du væsentligt til at beskytte miljøet.

Oplysninger om rette bortskaffelsespladser for udtjente elektroniske og elektriske produkter kan fås ved henvendelse til de lokale myndigheder.
