CKF5200V - Kylskåp Elvita - Gratis bruksanvisning och manual

Produkttyp	Kylskåp med frys (Kyl/Frys)
Modellnummer	CKF5200V, CKF5200X
Höjd (mm)	2003
Bredd (mm)	595
Skåpdjup (mm)	570
Djup med stängd dörr (utan handtag) (mm)	637
Djup med stängd dörr (med handtag) (mm)	681.5
Djup med öppen dörr (mm)	1191
Klimatklass	SN (+10°C till +32°C), N (+16°C till +32°C), ST (+16°C till +38°C), T (+16°C till +43°C)
Strömförsörjning	220-240 V ~ 50 Hz, enfas
Köldmedium	R600a (isobutan), brandfarligt
Kylskåpets temperaturintervall	2°C till 8°C (justerbart)
Frysskåpets temperaturintervall	-15°C till -25°C (justerbart)
Stjärnklassificering för frys	4 stjärnor (****) lämplig för infrysning av färsk mat
Specialfack	0°C Cooling Plus (kyllåda), Crisper-låda, Flexibel vinställare (tillval)
Ismaskin	Inbyggd ismaskin (tillval, avtagbar)
Displaypanel	LED-pekstyrning med lägen: Superfrys, Ekologisk energi, Semester
Dörr reversibilitet	Reversibel (vänster- eller högeröppning)
Belysning	LED innertakslampa (användarbytbar? Nej, måste bytas av service)
Ljudnivå	Typiska driftljud: kompressor, fläkt, gurglande, klickande
Avfrostning	Automatisk avfrostning (ingen frost i kylskåpet; manuell avfrostning för frys om det behövs)
Rengöring	Milt rengöringsmedel, mjuk trasa; inga slipande eller lösningsmedelsbaserade rengöringsmedel
Säkerhetsfunktioner	Dörrlarm (om öppen >2 min), barnsäkerhet (förpackning, låsavfall), elektrisk säkerhet
Garanti	Kvalitetsgaranti gäller för konsumenter (kontrollera lokala villkor)

Vanliga frågor - CKF5200V Elvita

Hur ställer jag in temperaturen på mitt Elvita CKF5200V kylskåp?

Använd knappen Kyl för att ställa in kyltemperaturen från 2°C till 8°C och knappen Frys för frysfacket från -15°C till -25°C. Rekommenderade initiala inställningar: kyl 5°C, frys -18°C.

Kan jag vända dörrens öppningsriktning?

Ja, dörren är reversibel. Koppla bort apparaten från strömmen och följ sedan de detaljerade instruktionerna i manualen. Verktyg som krävs: skruvmejsel, skiftnyckel. Se till att du har medföljande utbytbara gångjärnsdelar.

Hur rengör jag kylskåpet?

Koppla bort apparaten. Använd ett milt rengöringsmedel med varmt vatten och en mjuk trasa för in- och utsida. För insidan rekommenderas en svag bikarbonatlösning. Torka noggrant. Använd inte slipande rengöringsmedel, lösningsmedel eller vassa föremål.

Varför bildas frost i frysen?

Frost kan bildas om frysluckan öppnas ofta eller lämnas öppen. Se till att luckan är helt stängd och att luftutloppen inte är blockerade. Om frosten är tjock, avfrosta manuellt: koppla bort, ta bort mat, lämna luckorna öppna och rengör efter avfrostning.

Vad gör de olika lägena (Superfrys, Ekologisk energi, Semester)?

Superfrys sänker frysfackets temperatur snabbt till -25°C för snabb infrysning (automatisk avstängning efter 26 timmar). Ekologisk energi ställer in frysen på -17°C och kylen på 6°C för att spara ström. Semester ställer in frysen på -18°C och kylen på 15°C för obevakade perioder (förvara inte mat i kylen).

Varför gör kylskåpet ovanliga ljud?

Normala ljud inkluderar kompressorbrum, fläktljud, gurglande från kylmedel och poppande under avfrostning. Onormala ljud kan bero på att apparaten inte står plant, tar i en vägg eller att föremål fallit. Kontrollera och justera vid behov.

Hur kan jag spara energi med detta kylskåp?

Håll dörrarna stängda så mycket som möjligt. Placera apparaten borta från värmekällor och direkt solljus. Säkerställ ordentlig ventilation (50-70 mm bak, 100 mm sidor/topp). Undvik att förvara varm mat. Använd läget Ekologisk energi när du är borta.

Hur använder jag den inbyggda ismaskinen?

Om din modell har ismaskin, placera den på en plan yta, ta bort locket, häll vatten i istrayen upp till den angivna linjen, sätt tillbaka locket och placera den i frysen. Istärningar bildas; ta ut efter behov. Rengör före första användning.

Vad ska jag göra om dörrlarmet ljuder?

Larmet ljuder om en dörr är öppen i mer än 2 minuter. Stäng dörren för att stoppa larmet. För att spara energi, undvik att lämna dörrarna öppna under långa perioder.

Hur ska jag kassera denna apparat?

Kassera inte som hushållsavfall. Koppla bort, klipp av strömkabeln. Köldmedium och isolering är brandfarliga; lämna till en auktoriserad återvinningscentral. Följ lokala föreskrifter för avfallshantering av WEEE.

BRUKSANVISNING CKF5200V Elvita

Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.

Säkerhets- och varningsinformation 3

Installera din nya enhet 7

Beskrivning av enheten 11

Manöverpanel 13

Använda enheten 14

Praktiska tips 15

Rengöring och skötsel 16

Felsökning 17

Kassera enheten 18

Säkerhets- och varningsinformation

För din säkerhet och för att säkerställa korrekt användning, läs denna bruksanvisning, inklusive tips och varningar, noga innan du installerar och använder enheten första gången. För att undvika onödiga misstag och olyckor är det viktigt att se till att alla som använder enheten har god kännedom om dess skötsel och säkerhetsfunktioner. Spara denna bruksanvisning och försäkra dig om att den medföljer enheten om och när denna flyttas eller säljs (på så sätt säkerställs att alla som använder enheten under dess livslängd får korrekt information om dess användning och eventuella säkerhetsvarningar). Följ säkerhetsföreskrifterna i denna bruksanvisning (på så sätt säkerställs din och egendomens säkerhet). Tillverkaren avsäger sig allt ansvar för skada som uppstår till följd av att anvisningar i bruksanvisningen inte har följts.

Säkerhet för barn och andra utsatta grupper

Denna enhet får användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller av personer som saknar erfarenhet endast under uppsikt av behörig person eller om de ges anvisningar om hur enheten används på ett säkert sätt och förstår alla risker som föreligger. Barn får inte leka med enheten. Rengöring och underhåll av enheten får inte utföras av barn utan uppsikt.

Håll allt förpackningsmaterial utom räckhåll för barn (risk för kvävning).

Koppla bort enheten från vägguttaget och klipp av nätsladden (så nära enheten som möjligt) och ta bort dörren innan du avfallshanterar enheten (på så sätt undviker du att barn kan få en elstöt eller fastna i apparaten).

Om denna enhet ska ersätta en äldre enhet som har en fjäderspärr på dörren eller locket måste du försäkra dig om att fjäderspärren är obrukbar (demontera den) innan du kasserar den gamla enheten. Detta förhindrar att den blir en dödsfälla för barn.

Allmän säkerhet

WARNING! Denna enhet är avsedd för användning i hushåll och liknande, som till exempel:

– personalpentryn i butiker, kontor och andra arbetsmiljöer
– i lantbrukskök och gästrum på hotell, motell och i andra bostadsliknande miljöer
– på B&B, vandrarhem och liknande
- i catering och liknande icke- detaljhandelsmiljöer.

WARNING! Förvara inga explosiva ämnen som aerosolburkar som innehåller brandfarlig drivgas i enheten. WARNING! Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller personer med samma behörighet (skadad nätsladd utgör en fara).

WARNING! Håll ventilationsöppningar inuti och på utsidan av enheten fria från hinder. WARNING! Använd inte verktyg eller andra medel för att påskynda avfrostningsprocessen, annat än de som rekommenderas av tillverkaren.

WARNING! Skada inte köldmediumkretsen. WARNING! Använd inte andra elektriska anordningar inuti enheten än vad som rekommenderas av tillverkaren.

WARNING – Köldmediet och blåsmedlet i isoleringsmaterialet är brandfarligt. Vid kassering av enheten, lämna den till en auktoriserad återvinningsanläggning. Utsätt inte enheten för eld.

WARNING! Var försiktig så att du inte snubblar på nätsladden eller att nätsladden skadas när du ställer enheten på plats.

WARNING! Placera inte flera portabla vägguttag eller portabla strömförsörjningsaggregat nära enheten.

Byta glödlampor

VARNING! Glödlampor får inte bytas ut av användaren! Kontakta kundtjänst om någon glödlampa är skadad. Denna varning är avsedd endast för kylskåp som har glödlampor.

Köldmedium

Köldmediet Isobuten (R600a) används i enhetens köldmediumkrets (detta är en naturgas som är förhållandevis miljövänlig, men som är brandfarlig). Under transport och installation av enheten, se till att ingen av komponenterna i köldmediumkretsen skadas.

Köldmediet (R600a) är brandfarligt.

WARNING! Kylskåp innehåller köldmedium och isoleringsmaterial, vilka är brandfarliga. Köldmedium och isoleringsmaterial måste avfallshanteras på ett yrkesmässigt sätt eftersom de kan orsaka ögonskada eller brand.

Säkerställ att rören i köldmediumkretsen inte är skadade innan enheten tas till återvinning.

WARNING! Brandrisk/brännbara material

Om köldmediumkretsen är skadad:

– Undvik öppen låga och antändningskällor.

– Ventilera noggrant rummet där enheten är placerad.

Det är farligt att ändra tekniska data och att modifiera denna produkt på något sätt

(eventuell skada på nätsladden kan orsaka kortslutning, brand och/eller elstöt).

Elsäkerhet

1. Förläng inte nätsladden med förlängningssladd.
2. Försäkra dig om att stickkontakten inte kläms eller skadas. Klämd eller skadad stickkontakt kan överhettas och orsaka brand.
3. Försäkra dig om att enhetens stickkontakt är åtkomlig.
4. Dra inte i nätsladden.
5. Anslut inte enheten till vägguttag om detta sitter löst (om du gör det finns risk för elstöt eller brand).
6. Använd inte enheten om den invändiga belysningens skydd saknas.
7. Enheten ska strömförsörjas med

220–240 VAC/50 Hz, 1-fas. Om det inte kan säkerställas att nätspänningen är inom detta intervall måste spänningsregulator (märkeffekt 350 W) anslutas mellan vägguttaget och kylskåpet. Anslut inte andra apparater till samma vägguttag. Vägguttaget och stickkontakten måste vara jordade.

Daglig användning

Förvara inte brandfarliga gaser eller vätskor i enheten (om du gör det finns det risk för explosion).

Använd inte andra elektriska apparater inuti enheten (till exempel glassmaskin eller blender).

Koppla bort enheten från vägguttaget genom att dra ut stickkontakten (dra inte i nätsladden).

Placera inte heta föremål nära

Placera inte livsmedel direkt mot luftutloppet på bakväggen.

Förvara färdigförpackade frysta livsmedel i enlighet med livsmedelstillverkarens anvisningar.

Följ alltid rekommendationer för livsmedelsförvaring som utfärdas av enhetens tillverkare. Se relevanta anvisningar för livsmedelsförvaring.

Placera inte kolsyrade drycker i frysskåpet (behållaren blir trycksatt och kan explodera, vilket leder till skada på enheten).

Frysta livsmedel kan orsaka förfrysningsskada om de äts direkt när de har tagits ut från frysskåpet.

Placera inte enheten i direkt solljus.

Håll brinnande ljus, lampor och andra föremål med öppen låga på säkert avständ från enheten (på så sätt undviker du brandrisk).

Enheten är avsedd för förvaring av livsmedel och dryck för normalt hushållsbruk enligt anvisningar i denna bruksanvisning. Enheten är tung. Var försiktig när du flyttar den.

Vidrör inte frysta livsmedel med fuktiga/våta händer när du tar ut dem ur/flyttar dem i frysskåpet – det kan orsaka förfrysningsskador.

Stå inte på enhetens sockel, lådor, dörrar etc. och använd dem inte som stöd.

Frysta livsmedel får inte frysas in på nytt efter att ha tinat.

Sug inte på isglassar eller isbitar direkt från frysen – det kan orsaka

förfrysningsskada i munnen och på läpparna.

Överbelasta inte dörrhyllorna och placera inte för mycket livsmedel i grönsaksfacket (det finns risk att föremål faller ned och orsakar personskada eller skada på enheten).

Försiktighet! Skötsel och rengöring

Stäng av enheten och koppla bort den från vägguttaget innan du påbörjar underhåll.

Rengör inte enheten med metallföremål, ångrengörare, eterisk olja, organiska lösningsmedel eller rengöringsmedel/rengöringsprodukter som innehåller slipmedel.

Använd inte vassa föremål för att avlägsna frost från enheten. Använd plastskrapa.

Viktigt att tänka på under installation!

Följ anvisningar i denna bruksanvisning när du ska ansluta enheten.

Packa upp enheten och försäkra dig om att den inte är skadad. Koppla inte in skadad enhet till vägguttag. Meddela återförsäljaren omedelbart om eventuella skador. Spara förpackningsmaterialet om enheten är skadad.

Vi rekommenderar att du väntar minst 4 timmar innan du ansluter enheten (på så sätt hinner köldmediet rinna tillbaka i kompressorn).

Försäkra dig om att det finns tillräcklig

luftcirkulation runt enheten (om luftcirkulationen är för dålig finns det risk för överhettning). Följ alltid installationsanvisningarna (på så sätt säkerställer du tillräcklig ventilation). Installera (om möjligt) enheten med tillräckligt avständ till väggen bakom (på så sätt förhindras att dess varma kompressor och kondensor kommer i kontakt med väggen). Följ alltid installationsanvisningarna (på så sätt undviker du brandrisk).

Placera inte enheten nära element eller ugn.

Försäkra dig om att stickkontakten är åtkomlig när enheten har installerats.

Försiktighet!

Allt elrelaterat arbete som krävs vid service får utföras endast av behörig elektriker eller annan kompetent person. Denna produkt får repareras endast av auktoriserat servicecenter som använder originalreservdelar.

Obs! Barn mellan 3 och 8 år får plocka ut produkter ur och ställa in produkter i kyl/frys

Installera din nya enhet

Läs följande rekommendationer innan du använder enheten för första gången.

För att förbättra verkningsgraden hos kylsystemet och spara energi är det viktigt att upprätthålla god ventilation runt enheten. Se därför till att det finns tillräckligt med fritt utrymme runt kylskåpet.

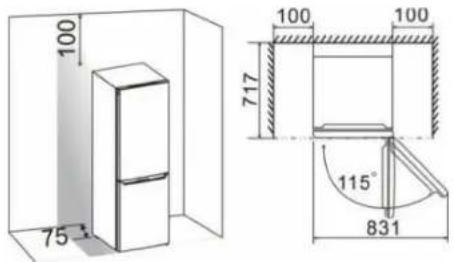

Rekommendation: Vi rekommenderar att det finns min. 50–70 mm fritt utrymme på enhetens baksida, min. 100 mm ovanför enheten och på dess båda sidor samt tillräckligt mycket utrymme framför enheten så att dörren kan öppnas 115° (se diagram nedan).

Obs!

Denna enhet är avsedd att användas inom den klimatklass som framgår av tabellen nedan. Den kanske inte fungerar korrekt om den får arbeta under en längre tid i en temperatur utanför angivet område.

Ställ enheten på en torr plats för att undvika hög fukthalt.

Klimatklass Omgivningstemperatur

SN 10-32 °C

N 16-32 °C

ST 16-38 °C

T 16-43 °C

Skydda enheten mot direkt solljus, regn och frost. Placera enheten på avständ från värmekällor som spisar, kaminer och värmare.

Enhetens fötter kan behöva justeras för att nivellera enheten och för att säkerställa att luft kan cirkulera fritt runt underkanten av enhetens baksida. Du kan ställa in fötterna manuellt för hand eller med hjälp av en lämplig nyckel.

För att dörrarna ska bli självstängande justerar du fötterna så att kylskåpets överdel lutar ca 10 mm bakåt.

ELVITA

Omhängning av dörren

Den sida från vilken dörren öppnas kan ändras, från höger sida (som vid leverans) till vänster sida (om installationsplatsen så kräver).

Varning! Koppla bort enheten från nätspänning innan du hänger om dörren. Koppla bort enheten från vägguttaget.

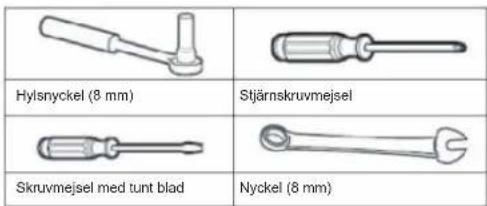

Verktyg som du behöver

Obs!

Lägg (vid behov) ned enheten på baksidan så att du får åtkomst till undersidan. Placera enhetens baksida på skumplast eller liknande material (på så sätt förhindras skada på enheten). Gör på följande sätt för att hänga om dörren. Bilderna visar olika modeller (se modellnummer i bilden). Om din enhet inte har samma komponenter kan du bortse från beskrivningen.

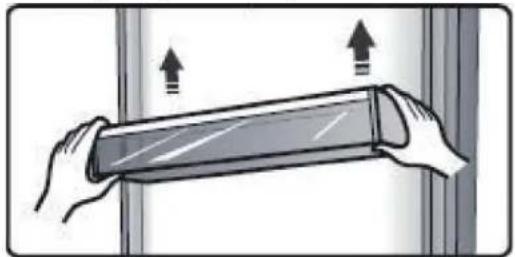

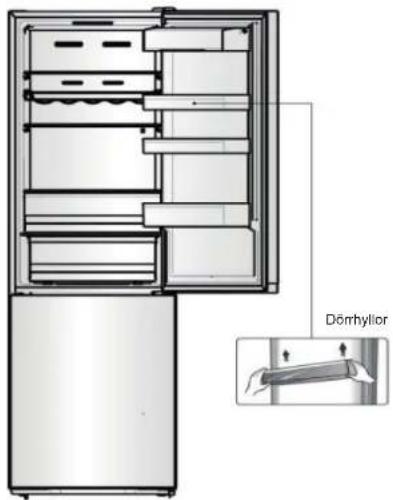

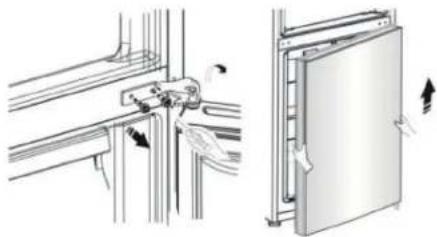

1. Ställ enheten upprätt. Öppna den övre dörren och avlägsna dörrhyllorna (på så sätt undviker du att skada dem senare). Stäng dörren när du är färdig.

SE

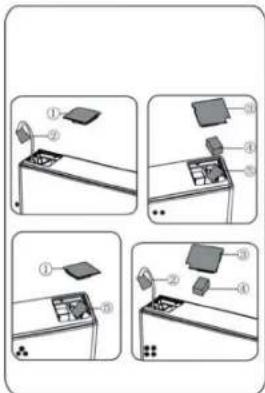

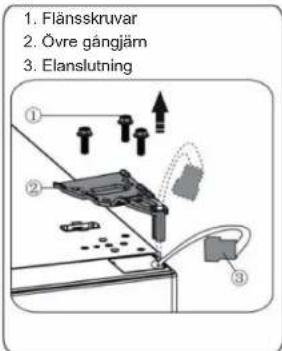

1. Avlägsna komponent (1), lyft upp komponent (2) från enhetens övre högra sida (var försiktig så att du inte drar ut ledarna från det elektriska kontaktdonet (3)). Koppla därefter bort det elektriska kontaktdonet (3) och avlägsna komponent (2).

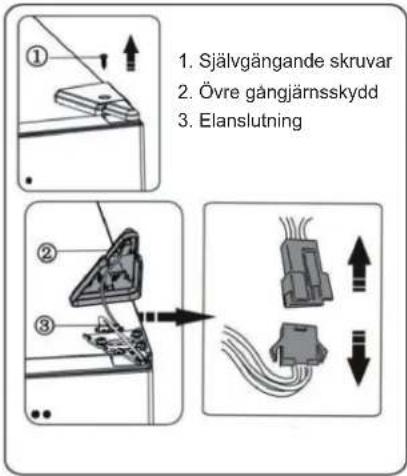

1. Skruva ur skruvarna (1) och ta bort gångjärnet (2). För därefter kontaktdonet (3) genom hålet i gångjärnet (2). Håll upp den övre dörren med handen när du installerar den.

1. Lyft av den övre dörren från det mittre gångjärnet försiktigt (lyft dörren rakt upp). Ställ den övre dörren på en slät yta så att du har åtkomst till dess ovansida.

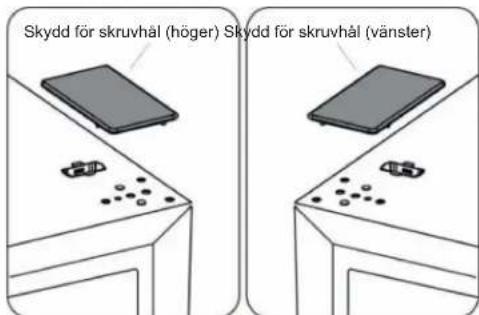

1. Ta ut skydd för skruvhål (höger) från plastpåsen och sätt fast det på övre höger sida av kylskåpet. Ta därefter bort skydd för skruvhål (vänster) från övre vänster del på enheten och lägg det i plastpåsen.

1. Ta bort komponent (1) från övre vänster sida på dörren och lyft ut komponent (2). Ta därefter bort komponent (3) och (4) från övre höger sida på dörren. Sätt fast komponent (5) på övre höger sida på den övre dörren. Sätt fast komponent (3) och (4) på övre vänster sida på dörren (se beskrivning ovan). Sätt fast komponent (1) på övre höger sida av dörren.

1. Hömskydd (vänster)
2. Elanslutning (vänster)
3. Hömskydd (höger)
4. Magnetkärna

5. Elanslutning (höger)

6. Skruva ur skruv (3) och ta bort komponent (2) och (1). Montera dörrstoppet (1) (ligger i plastpåsen) och komponent (2) (stoppblock) på vänster sida av dörren med skruven (3). Spara komponent (1) för framtida bruk.

SE

1. Skruva ur skruvarna som håller fast det mittre gångjärnet och ta bort gångjärnet. Ta därefter bort den nedre dörren.

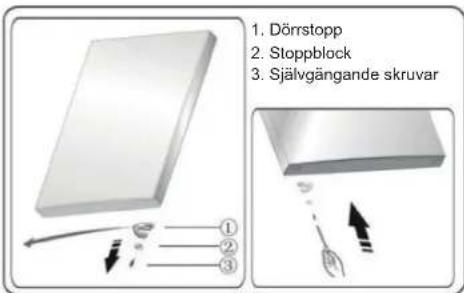

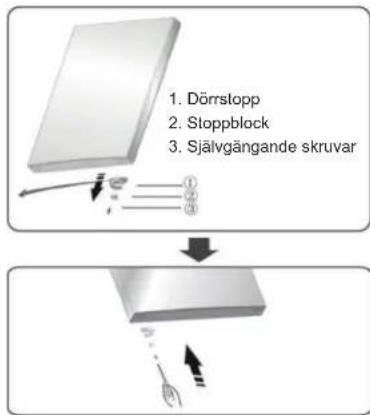

1. Placera den nedre dörren på en jämn yta med utsidan vänd uppåt. Skruva ur skruv (3) och ta bort komponent (2) och (1). Montera dörrstoppet (1) (ligger i plastpåsen) och komponent (2) (stoppblock) på vänster sida av dörren med skruven (3). Spara komponent (1) för framtida bruk.

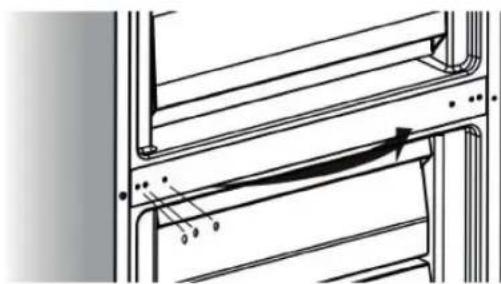

1. Flytta skydd för skruvhål på den mittre skyddsplåten från vänster till höger sida (se bilden nedan).

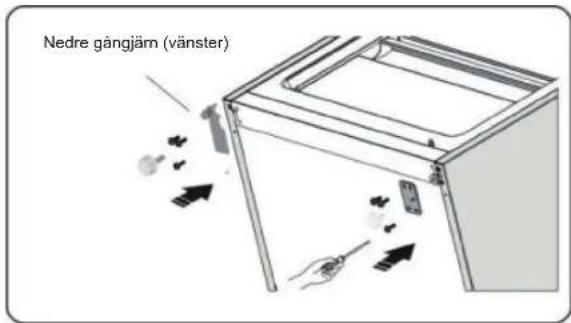

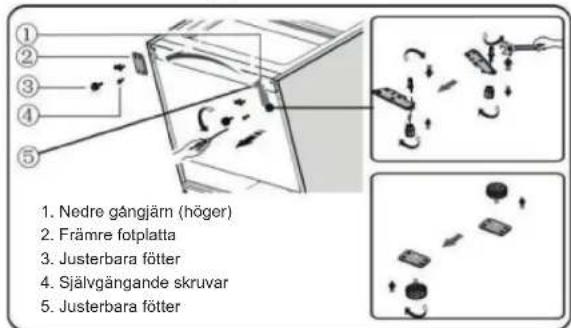

1. Luta kylskåpet bakåt, ta bort komponent (3) och skruva därefter ur skruvarna (4).

1. Ta bort komponent (5) från det nedre gångjärnet. Ta därefter bort det nedre gångjärnsstiftet och flytta det till hålet på motsatt sida. Montera därefter komponent (5) på det nedre gångjärnsstiftet.
2. Ta bort komponent (3) från komponent (2) och skruva därefter ur skruvarna (4).
3. Byt ut de komponenter som du avlägsnade i steg 11. Flytta komponent (1) till vänster sida och komponent (2) till höger sida och fäst dem med skruvarna (4). Avsluta med att montera komponent (3).

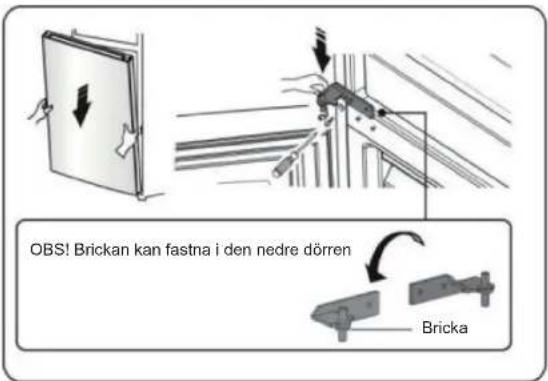

1. Häng upp den nedre dörren på det nedre gångjärnsstiftet och håll den i läge. Rotera det mittre gångjärnet 180°, flytta brickan på gångjärnet till den nedre sidan, justera det mittre gångjärnet till korrekt läge och montera därefter fast det (försäkra dig om att den nedre dörren är ordentligt fastsatt).

SE

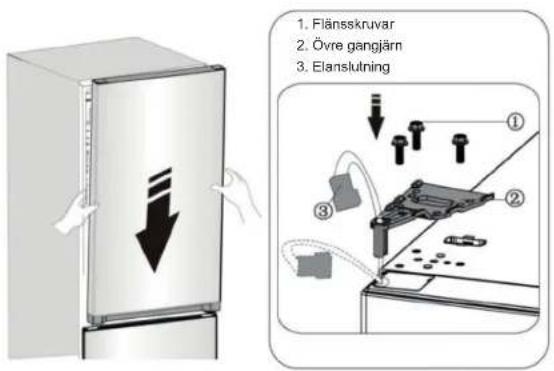

1. Flytta den övre dörren till korrekt läge och fäst därefter komponent (2) med skruvarna (1). För in kontaktdonet (3) genom gångjärnet (2) (se steg 3) innan du skruvar fast komponent (2). Håll upp den övre dörren med handen när du installerar den.

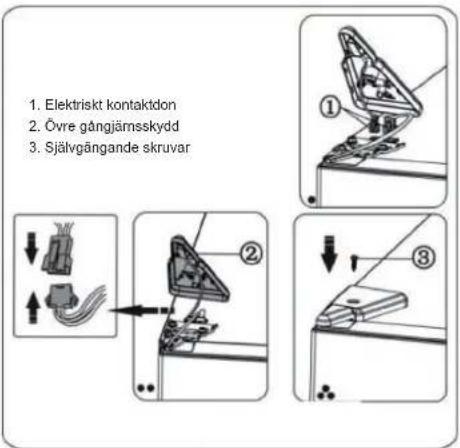

1. Anslut elektriskt kontaktdon (1) (se bilden) och fäst det därefter med skruven (3) (se steg 2).

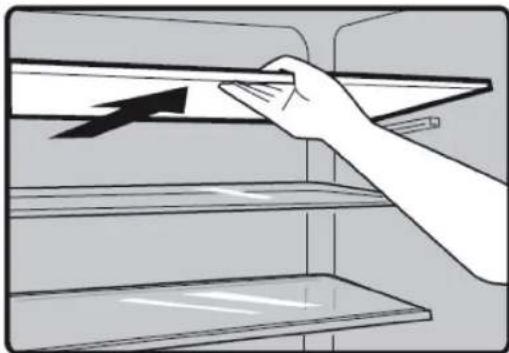

1. Öppna den övre dörren, sätt in dörrhyllorna igen och stäng därefter dörren.

Obs!

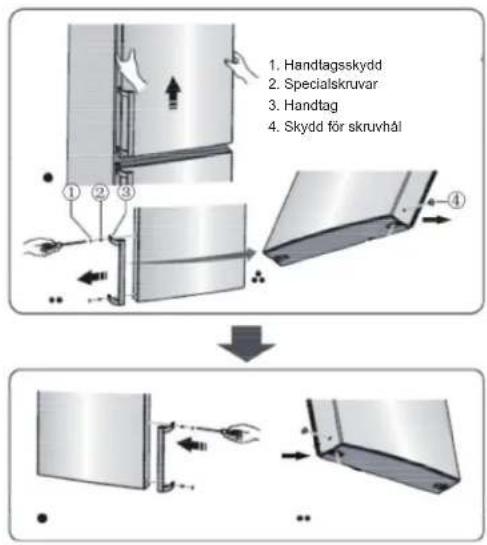

Om enheten har dörrhandtag ska detta vändas (se anvisningar nedan).

Ta av den övre dörren och lägg den på en jämn yta med utsidan vänd uppåt. Lossa komponent (1) och komponent (4) och skruva därefter ur skruvarna (2) (se bilden). Flytta handtaget (3) till höger sida och fäst det med skruvarna (2). Montera komponent (4).

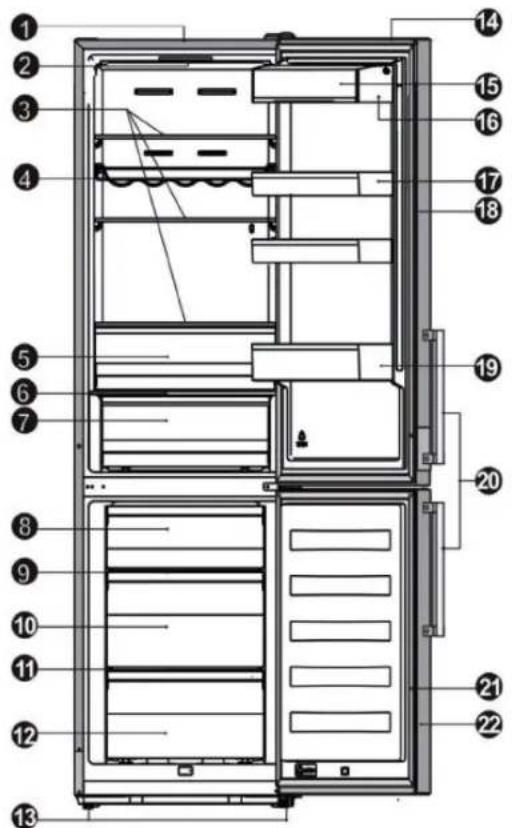

1. Skåp
2. LED-lampa och display
3. Glashylla

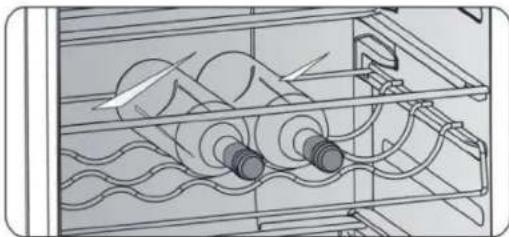

4. Flexibelt vinställ (tillval)
5. 0 °C Cooling Plus (köldfack)
6. Lock till grönsaksfack
7. Frukt- och grönsaksfack
8. Övre fryslåda
9. Övre glashylla i frys
10. Mittre fryslåda
11. Mittre glashylla i frys
12. Nedre fryslåda
13. Justerbara fötter
14. Kylskåpsdörr
15. Skydd för övre hylla
16. Övre hylla
17. Mellanhylla
18. Dörrtätning för kylskåpsdörr
19. Nedre hylla
20. Handtag (tillval)
21. Frysdörrens tätning
22. Frysdörr

Vy över enheten

Obs! På grund av vårt kontinuerliga produktutvecklingsarbete kan utseendet på ditt kylskåp avvika något från bilderna i denna bruksanvisning, eftersom bruksanvisningen omfattar flera olika modeller. För att få mer utrymme i frysen kan du ta bort iskubslåda och lådor (förutom den nedre fryslådan).

SE

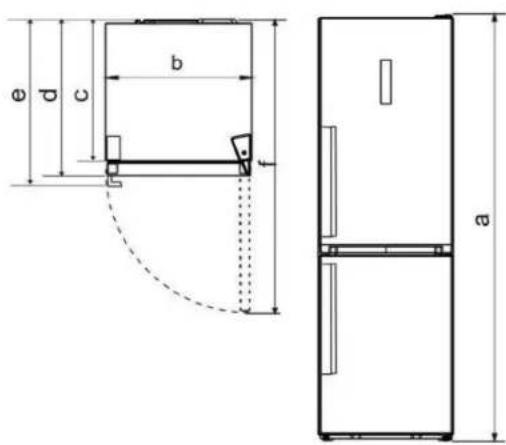

Enhetens mätt a b c d e f
CKF5200V, CKF5200X 2003 595 570 637 681,5 1191

Mått

a Höjd
b Bredd
c Skåpets djup
d Djup (dörr stängd – utan handtag)
e Djup (dörr stängd – med handtag)
f Djup (dörr öppen)

Obs! Mått som anges i tabellen är ritningsmätt. Faktiska mått kan av olika anledningar avvika från ritningsmätt. Data nedan är avsedda endast som referens.

Manöverpanel

Display på dörr

Din enhet har följande reglerfunktioner (driftlägen indikeras på displayen enligt bilden nedan). När enheten slås på första gången tänds displayens bakgrundsbelysning. Om inga knappar har tryckts in och dörrarna är stängda släcks bakgrundsbelysningen.

Inställning av temperaturen

Vi rekommenderar att du ställer kylskåpets temperatur på 5 °C och frysens temperatur på -18 °C när du startar kylskåpet första gången. Följ anvisningarna nedan för att ändra temperaturen.

Försiktighet! När du ställer in en temperatur anger du en önskad medeltemperatur för hela kylskåpet. Temperaturen i de enskilda facken kan avvika från den som visas på displayen, beroende på hur mycket livsmedel du förvarar i dem och hur du placerar det. Omgivningstemperaturen kan också påverka den faktiska temperaturen i enheten.

1. Kylskåp

Tryck på kylskåpssymbolen för att ställa kylskåpets temperatur (temperaturen kan ställas in på mellan 2 och 8 °C) (displayen visar värden i följande ordning).

2. Frysskåp

Tryck på frysskåpssymbolen för att ställa in frysens temperatur (temperaturen kan ställas in på mellan -15 och -25 °C) (displayen visar värden i följande ordning).

3. Mode

Du kan ställa in tre olika lägen genom att trycka på lägesknappen på displayen (motsvarande ikon tänds).

Super Freeze

Super Freeze sänker snabbt temperaturen i frysen så att livsmedlen fryser snabbare. Detta bidrar till att bevara vitaminer och näringsämnen i färska livsmedel och håller livsmedlen fräscha under längre tid.

• När läge Super Freeze väljs tänds lampan och frysens temperatur ställs in på -25^ .
• Det tar cirka 24 timmar att frysa in en full frys.
• Super Freeze stängs av automatiskt efter 26 timmar (därefter återgår frysens temperaturinställning till tidigare inställning).

Eco Energy

Denna funktion försätter frysen i energisparläge (på så sätt minskar energiförbrukningen när du inte är hemma).

- Lampan tänds när läge Eco Energy aktiveras. Frysens temperatur ställs in på -17^ och kylskåpets temperatur ställs in på 6^ .

Holiday

Om du ska vara borta en längre tid kan du aktivera denna funktion.

- Lampan tänds när läge Holiday aktiveras. Frysens temperatur ställs in på -18^ och kylskåpets temperatur ställs in på 15^ . Viktigt! Förvara inte livsmedel i kylskåpet när detta är avstängt.

4. På/Av

Tryck på denna knapp för att starta eller stänga av enheten.

- Tryck på på/av-knappen i 3 sekunder (när summern slutar läta stängs enheten av).

- Tryck på på/av-knappen i 1 sekund (när summern börjar läta startas enheten).

5. Alarm

- Om kylskåpsdörren eller frysdörren är öppen i mer än 2 minuter aktiveras dörrlarmet. Dörrlarmets summer aktiveras 3 gånger per minut (den stängs av efter 8 minuter).

Håll dörren öppen så kort tid som möjligt (på så sätt sparar du energi). Dörrlarmet stängs av när du stänger dörren.

Använda enheten

I detta avsnitt beskrivs enhetens tillbehör.

Dörrhylla

Denna är lämplig för förvaring av ägg, konserverade vätskor, drycker på flaska, förpackade livsmedel etc. Placera inte alltför många tunga föremål i hyllorna.

Det finns tre hyllor i kylskåpet (dessa kan tas ut för rengöring).

Flexibelt vinställ (tillval)

Används för att förvara vinflaskor eller andra drycker (stället kan tas ut för rengöring).

Här förvaras fisk, kött och andra färskvaror.

Obs! Både omgivningstemperatur och inställd temperatur påverkar faktisk temperatur för 0 °C Cooling Plus (köldfack) (denna temperatur kan variera något).

Temperaturen i denna läda kan sjunka under 0 grader, vilket betyder att det är normalt att eventuell vätska som placeras här fryser.

Lock till grönsaksfack

Detta används för att reglera temperaturen i grönsaksfacket och förhindra att grönsakerna torkar.

Frukt- och grönsaksfack

Detta är lämpligt för förvaring av frukt och grönsaker.

Fryslåda

Denna används för att förvara livsmedel som måste frysas (till exempel kött, fisk och glass).

Integrerad ismaskin (tillval)

• Denna används för frysning av is och för förvaring av isbitar.
• Detta tillbehör kan tas ut för att frigöra plats. Det finns ett lock till ismaskinen som används för att hålla ismaskinen ren.

Obs! Om du använder ismaskinen för första gången – eller om den inte har använts under en längre tid – rengör du den före användning.

- Frysa in is

1. Placera den integrerade ismaskinen på en plan yta och ta därefter bort dess lock.
2. Fyll iskubslådan med vatten (fyll inte på mer än till den övre nivålinjen).
3. Placera ismaskinen på sin plats i enheten. När isbitarna är färdiga kan du antingen använda dem eller förvara dem i behållaren för framtida behov.

Praktiska tips

Energispartips

Vi rekommenderar att du följer tipsen nedan för att spara energi.

• Låt dörren vara öppen så lite som möjligt (på så sätt sparar du energi).
• Försäkra dig om att enheten inte är placerad nära värmekällor (till exempel direkt solljus, elektrisk ugn eller spis).
• Ställ inte in lägre temperatur än nödvändigt.
• Förvara inte varma livsmedel eller lyktig vätska i enheten.
• Placera enheten i en väl ventilerad, fuktfril lokal. Se kapitel om installation av ny enhet.
• Om bilden visar korrekt kombination för lådor, grönsaksfack och hyllor ändrar du inte kombinationen (den är utformad att vara så energielektiv som möjligt).

Tips för kylning av färska livsmedel

• Placera inte varma livsmedel i kylskåpet (om du gör det ökar temperaturen i enheten och kompressorn måste arbeta hårdare vilket i sin tur leder till ökad energiförbrukning).
• Täck över eller plasta in livsmedel, särskilt sådant som har stark smak.
• Placera allt livsmedel så att luft kan cirkulera fritt runt det.

Tips för kylning

• Kött (alla sorter): Plasta in med plastfolie och placera på glashyllan ovanför grönsaksfacket. Följ riktlinjer från tillverkaren för hur länge olika livsmedel kan förvaras och för bäst före-datum.
  • Tillagad mat, kalla rätter etc.:

Täck över och placera på valfri hylla.

- Frukt och grönsaker:

Dessa bör förvaras i den speciella lådan för ändamålet.
- Smör och ost:

Förslut i lufttät påse eller slå in i plastfolie.

• Mjölkpaket:

Stäng med lock och förvara i dörrhyllorna.

Tips för frysning

• Låt enheten vara igång minst 2 timmar på hög inställning efter driftsättning eller efter att enheten har varit avstängd och inte använts innan du placerar livsmedel i den.
• Förbered livsmedel i små portioner så att det fryser snabbt och fullständigt (tina inte mer än du ska använda).
• Slå in livsmedel i lufttät aluminiumfolie eller plastfolie.

• Låt inte färska, ej frysta livsmedel komma i kontakt med redan infrysta livsmedel (det õnns risk att infrysta livsmedel tinar).

• Om frysta produkter konsumeras omedelbart efter att ha tagits ut ur frysen kan följden bli förfrysningsskador.

• Märk alla infrysta paket med datum för att hålla ordning på lagringstiden.

Tips för förvaring av frysta livsmedel

• Kontrollera att frysta livsmedel har hanterats korrekt i butik.
• När livsmedel har tinat försämras de snabbt och får inte frysas in på nytt. Förvara inte frysta livsmedel längre än till det datum som anges av livsmedelstillverkaren.

Avstängning av enheten

Om enheten måste vara avstängd under en längre period följer du nedanstående anvisningar (på så sätt förhindras mögelbildning).

1. Ta ut alla livsmedel.
2. Koppla bort enheten från vägguttaget.
3. Rengör och torka insidan noggrant.
4. Se till att alla dörrar hålls något öppna, så att luft kan cirkulera.

Rengöring och skötsel

Av hygieniska skäl ska enheten (inklusive yttre och inre tillbehör) rengöras regelbundet (åtminstone varannan månad).

Försiktighet! Koppla bort enheten från nätspänning innan du påbörjar rengöring. Risk för elstöt! Stäng av enheten och koppla bort den från vägguttaget innan du påbörjar rengöring.

Utvändig rengöring

Rengör enheten regelbundet.

– Torka av manöverpanelen och displayen med en ren, mjuk trasa.
- Spraya vatten på trasan istället för att spruta direkt på enhetens yta. På så sätt fördelas fukten jämnt över ytan.
– Rengör dörrar, handtag och kylskåpets ytor med ett milt rengöringsmedel och torka sedan av med en mjuk trasa.

Försiktighet!

– Använd inte vassa föremål – de kan lätt repa enhetens yta.
– Använd inte thinner, biltvättmedel, klorbaserat rengöringsmedel, eterisk olja, rengöringsmedel/ rengöringsprodukter som innehåller slipmedel eller organiska lösningsmedel som bensen vid rengöring. De kan skada enhetens yta och orsaka brand.

Invändig rengöring

• Enhetens insida bör rengöras regelbundet. Det är enklast att rengöra enheten när det bara finns lite livsmedel i den. Torka av insidan av kyl-/frysskåpet med en svag lösning av bikarbonat och skölj sedan med varmt vatten med hjälp av en fuktig svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllor och lådor. Torka alla ytor och löstagbara delar.

• Även om denna enhet avfrostas automatiskt kan ett frostlager bildas på frysskåpets innerväggar om frysens dörr öppnas ofta eller hålls öppen länge. Om frostskiktet är för tjockt väljer du ett tillfälle när enheten endast innehåller lite livsmedel och gör på följande sätt:

• Ta ut livsmedel och korgar, koppla bort enheten från vägguttaget och lämna dörrarna öppna. Se till att lokalen är väl ventilerad för att påskynda avfrostningen.

• Rengör frysen enligt ovanstående anvisningar när avfrostningen är färdig. Försiktighet! Använd inte vassa föremål för att avlägsna frost från frysskåpet. Vänta tills enhetens insida är helt torr innan du ansluter enheten till strömförsörjning och startar den igen.

Rengöring av dörrtätningar

Var noga med att hålla dörrtätningarna rena. Klibbiga livsmedel och drycker kan göra att tätningarna fastnar i skåpet och skadas när du öppnar dörren. Rengör tätningar med ett milt rengöringsmedel och varmt vatten. Skölj och torka ordentligt efter rengöring.

Försiktighet! Enheten får startas igen först efter att dörrtätningarna har torkat helt.

Byte av LED-lampa.

Varning! LED-lampan får inte bytas ut av användaren! Kontakta kundtjänst om LED-lampan är skadad. Följ nedanstående anvisningar för att byta LED-lampa

1. Gör enheten spänningslös.
2. Ta bort lampkåpan genom att skjuta den uppåt och utåt.
3. Håll skyddet för LED-lampan med ena handen och dra i det med den andra handen samtidigt som du trycker på spärren.
4. Ta ut den gamla LED-lampan och sätt den nya på plats.

Felsökning

Om du får problem med enheten eller är orolig för att den inte fungerar korrekt kan du utföra några enkla kontroller innan du ringer efter service. Se nedan.

Varning! Försök inte reparera enheten själv. Om problemet kvarstår efter att du har gjort de kontroller som anges nedan, kontakta behörig elektriker, auktoriserad servicetekniker eller affären där du köpte produkten.

Problem Möjlig orsak och korrigerande åtgärd
Enheten fungerar inte korrekt	Kontrollera att nätsladden är korrekt ansluten i vägguttaget.
	Kontrollera om säkringen för den matande kretsen har löst ut. Åtgärda vid behov.
	Omgivningstemperaturen är för låg. Ändra temperaturinställningen till en lägre temperatur för att lösa detta problem.
	Det är normalt att frysen inte är i drift under den automatiska avfrostningscykeln, samt under en kort tid efter det att enheten slagits på – detta för att skydda kompressorn.
Lukt från facken	Insidan kan behöva rengöras.
	Vissa livsmedel, behållare och plastfolier avger lukt.
Buller från enheten	Ljuden som listas nedan är helt normala:Kompressorljud.Ljud av luftströmmen från den lilla fläkten i frysfacet eller andra fack.Kluckande ljud som när vatten kokar.Poppande ljud under automatisk avfrostning.Klickljud innan kompressorn startar.
	Andra ljud kan bero på någon av de orsaker som anges nedan (i vissa fall kan du behöva kontrollera och vidta åtgärd):Enheten är inte nivellerad.Enhetens baksida är i kontakt med vägg. Flaskor eller behållare har fallit omkull eller rullar runt.
Motorn går kontinuerligt	Det är normalt att motorns ljud hörs regelbundet (den arbetar mera frekvent under följande omständigheter):Temperaturinställningen är satt lägre än nödvändigtEn större mängd varma livsmedel har placerats i enheten.Temperaturen utanför enheten är för hög.Dörrarna lämnas öppna för länge eller öppnas för ofta.Efter att du har installerat enheten eller efter en längre tids driftavbrott.
Ett frostlager ansamlas inuti enheten	Kontrollera att luftutloppen inte blockeras av livsmedel och säkerställ att livsmedel är placerade så att luft kan cirkulera fritt i enheten. Säkerställ att dörren är helt stängd. Se kapitel om rengöring och skötsel för information om hur du avlägsnar frosten.
Temperaturen i enheten är för hög	Du kan ha lämnat dörrarna öppna för länge eller för ofta, dörrarna har inte stängts på grund av något hinder eller så finns det inte tillräckligt med fritt utrymme runt enhetens sidor, baksida eller ovansida.
Temperaturen i enheten är för låg	Öka temperaturen genom att följa anvisningarna i kapitlet om manöverpanelen.
Dörrarna kan inte stängas enkelt	Kontrollera om kylskåpets överdel är lutad 10–15 mm bakåt, för att göra dörrarna självstängande, eller om något inuti skåpet hindrar dörrarna från att stängas.
Vatten droppar på golvet	Vattenuppsamlaren (längst ned på skåpets baksida) kanske inte är plan, dräneringsröret (placerat under kompressorns ovansida) kanske inte är korrekt positionerat för att leda vatten till vattenuppsamlaren eller så kan röret vara igensatt. Du kan behöva dra ut kylskåpet från väggen för att kontrollera vattenuppsamlaren och röret.
Lampan lyser inte	LED-lampan kan vara skadad. Se avsnittet om byte av LED-lampa i kapitlet om rengöring och skötsel.Styrenheten har släckt belysningen på grund av att dörren har varit öppen för länge. Stäng dörren och öppna den igen för att aktivera belysningen.

Kassera enheten

Enheten får inte kasseras som hushållsavfall.

Förpackningsmaterial

Förpackningsmaterial med återvinningssymbolen kan återvinnas. Deponera förpackningsmaterialet i en behållare avsedd för återvinningsmaterial.

Följ nedanstående anvisningar före avfallshantering av enheten.

1. Koppla bort enheten från vägguttaget.

2. Klipp av nätsladden och kassera den tillsammans med stickkontakten.

Varning! Kylskåp innehåller köldmediegas (det finns även gas inuti isoleringen) Köldmedium och gaser måste elimineras professionellt eftersom de kan orsaka ögonskada eller brand. Säkerställ att rören i köldmediumkretsen inte är skadade innan enheten tas till återvinning.

Korrekt kassering av denna produkt

Denna märkning anger att produkten inte ska kasseras med annat hushållsavfall i EU. Lämna in enheten till återvinning (på så sätt bidrar du till att förhindra skada på miljö eller människors hälsa, och så kommer dess återvinningsbara delar till användning igen). Avfallshantera enheten antingen på lokalt återvinnings- och insamlingssystem eller lämna tillbaka den till återförsäljaren där du köpte den. Återförsäljaren kan säkerställa att denna enhet avfallshanteras på ett miljövänligt sätt.

Följ nedanstående anvisningar för att undvika förorening av livsmedel:

• Håll dörren öppen under så kort tid som möjligt (om dörren hålls öppen under längre perioder stiger temperaturen i enheten).
• Rengör regelbundet ytor som kommer i kontakt med livsmedel samt åtkomliga delar av dräneringssystemet.
• Förvara rätt kött och rå fisk i lämpliga behållare i kylskåpet så att dessa livsmedel inte kommer i kontakt med eller droppar vätska på andra livsmedel.
• Tvåstjärniga frysfack är lämpliga för förvaring av frysta livsmedel eller för infrysning/förvaring av glass och isbitar.
• Frysfack med en, två eller tre stjärnor är inte lämpligt för infrysning av färska livsmedel.

Klass Typ av förva-ringsutrymme		Tempera-tur (°C)	Typ av livsmedel
1 Kylskap +2 ≤ +8 Lämpligt för förvaring av ägg, tillagad			mat, förpackadelivsmedel, frukt och grönsaker, mejeriprodukter, kakor/tårtor,drycker och andra livsmedel som inte är lämpliga att frysa in.
2 (***)*Frys ≤ -18 Lämpligt för förvaring av fisk och skaldjur samt köttprodukter(eftersom både smak och näringsinnehåll försämras medtiden rekommenderar vi max. 3 månaders förvaringstid). Ävenlämpligt för förvaring av frysta färska livsmedel.
3 ***Frys ≤ -18 Lämpligt för förvaring av fisk och skaldjur samt köttprodukter(eftersom både smak och näringsinnehåll försämras medtiden rekommenderar vi max. 3 månaders förvaringstid). Intelämpligt för förvaring av frysta färska livsmedel.
4 **Frys ≤ -12 Lämpligt för förvaring av fisk och skaldjur samt köttprodukter(eftersom både smak och näringsinnehåll försämras medtiden rekommenderar vi max. 2 månaders förvaringstid). Intelämpligt för förvaring av frysta färska livsmedel.
5 *Frys ≤ -6 Lämpligt för förvaring av fisk och skaldjur samt köttprodukter(eftersom både smak och näringsinnehåll försämras medtiden rekommenderar vi max. 1 månads förvaringstid). Intelämpligt för förvaring av frysta färska livsmedel.
6	Ingen stjärna	-6 ≤ 0	Lämpligt för förvaring av rätt fläskkött och nötkött samt rå fiskoch kyckling och vissa förpackade processade livsmedel etc.(vi rekommenderar att dessa livsmedel förtärsamma dag eller som mest inom 3 dagar). Delvis förpackadeprocessade livsmedel (ej frysbara livsmedel).
7	Lågtemperaturfack	-2 ≤ +3	Rätt/fryst fläskkött och nötkött samt rå/fryst kyckling, fisk ochskaldjur från sötvatten etc. kan förvaras 7 dagar i temperatur lägre än 0 °C (vid förvaring i temperatur högre än 0 °Crekommenderar vi förtäring samma dag eller som mest inom 2 dagar). Fisk och skaldjur från saltvatten kan förvaras i upp till15 dagar i temperatur lägre än 0 °C (vi rekommenderar att fiskoch skaldjur aldrig förvaras i temperatur högre än 0 °C).
8	Färska livsmedel	0 ≤ +4	Lämpligt för förvaring av rätt fläskkött och nötkött samt rå fiskoch kyckling och tillagad mat etc. (vi rekommenderar att dessalivsmedel förtärs samma dag eller som mest inom 3 dagar).
9	Vinförvaring	+5 ≤ +20	Lämpligt för förvaring av rött vin, vitt vin, mousserande vin etc.

Obs! Förvara livsmedel i förvaringsutrymme avsett för livsmedlets rekommenderade förvaringstemperatur.

• Stäng av, frosta av, rengör, torka ur och lämna dörren öppen på kyl/frys som inte ska användas under en längre period (på så sätt förhindras mögelbildning).
  • Rengöring av vattendispenser (gäller endast produkter med vattendispenser):
• Rengör vattentankarna om dessa inte har använts på 48 timmar (spola igenom vattensystemet om anslutning till vattentillförsel inte har utförts inom 5 dagar).

GB

CONTENTS

– Luft grundig ut av rommet der enheten står

Fryste matvarer kan forårsake frostskade dersom de spises med en gang de tas ut av fryseskapet.

Hold døren åpen så kort tid som mulig (på den måten sparen du strøm). Døralarmen slås av när du lukker døren.

Bruke enheten

I dette avsnittet beskrives enhetens tilbehør.

Dørhylle

Oversigt over produktet

Kvalitetsgaranti gäller för konsument

Marknadsförs av ELON Group. 010-220 40 00.
