TM66 - Utombordsmotor Talamex - Gratis bruksanvisning och manual

Produkttyp	Elektrisk utombordsmotor (trollingmotor)
Märke	Talamex
Modell	TM66
Maximal dragkraft	66 lbs (30,1 kp)
Strömkälla	12V DC djupcykel- eller marint batteri (min. 55Ah)
Strömförbrukning (max)	55A vid högsta hastighetsinställning
Hastighetsinställningar	5 framåthastigheter, 3 backhastigheter, plus neutral
Batterimätare	LED-indikator som visar batterinivå (10 = full, 1-2 = ladda)
Rekommenderad kabelarea (för förlängningar)	6 AWG (13 mm²)
Minsta vattendjup	0,8 m (2,6 fot)
Monteringstyp	Aktermontering med justerbar konsol
Djupjustering	Justerbar via skruv på axel
Justering av styrningens motkraft	Ja, via bult på konsol
Propellerbyte	Verktygsfritt; skruva av vredet moturs, byt ut stiftet om det är böjt
Säkerhetsfunktioner	Automatisk avstängning när den inte används; koppla bort batteriet före underhåll
Garanti	2 år på elektriska delar, 1 år på strömbrytare/borsthållare, ingen garanti på slitagedelar
Efterlevnad	CE, ROHS, REACH, SVHC
Rekommenderat underhåll	Torka av med varmt vatten, smörj rörliga delar, rengör terminaler, kontrollera propeller
Förvaring	Torrt, välventilerat utrymme; smörj delar före förvaring

Vanliga frågor - TM66 Talamex

Vilken typ av batteri ska jag använda till Talamex TM66?

Ett 12-volts djupcykelbatteri för marin användning med minst 55 amperetimmar (Ah) rekommenderas. För längre drifttid kan du koppla ett extra batteri parallellt.

Hur ansluter jag motorn till batteriet?

Se till att motorströmbrytaren är AV. Anslut den röda kabeln till den positiva (+) polen och den svarta kabeln till den negativa (-) polen. Se till att polerna är rena för optimal prestanda.

Vad är den maximala dragkraften för TM66?

TM66 levererar en maximal dragkraft på 66 lbs (30,1 kp) vid högsta hastighetsinställning (växel 5).

Hur många hastighetsinställningar har TM66?

Motorn har 5 framåthastigheter och 3 backhastigheter. Det finns också ett neutralläge som inte förbrukar någon ström.

Vilket är det minsta vattendjup som krävs?

Motorn får endast användas i vatten djupare än 0,8 meter (cirka 2,6 fot) för att undvika skador.

Hur justerar jag styrningens motstånd?

Använd motkraftsbulten på monteringskonsolen. Lossa för att minska motståndet, dra åt för att öka. Justera så att båten styr rakt utan konstant korrigering.

Hur byter jag propellern?

Koppla först bort batteriet. Håll propellern och vrid propellerknappen moturs för hand. Dra av propellern. Om den sitter fast, knacka på baksidan av ett blad med en gummiklubba. Rikta in den nya propellern med stiftet och dra åt knappen medurs.

Vad ska jag göra om motorn tappar fart eller går ojämnt?

Kontrollera om det finns fiskelina eller ogräs på propellern. Verifiera batteriladdning och polanslutningar. Om motorn skakar, inspektera propellern för skador och se till att axeln inte är böjd.

Hur underhåller jag motorn efter användning?

Torka av motorn med en trasa fuktad med varmt vatten, skölj sedan lätt med en slang. Smörj alla rörliga delar med ett aerosolsmörjmedel. Rengör batteripolerna och kontrollera om det är slitna kablar.

Hur ska jag förvara TM66 över vintern?

Smörj alla rörliga delar och skruvar. Förvara i ett välventilerat, torrt utrymme. Lämna inte utomhus i frysförhållanden under längre perioder, eftersom detta kan skada den permanenta magneten.

BRUKSANVISNING TM66 Talamex

Vänligen läs och förvara denna bruksanvisning innan du använder den elektriska motorn

Innehållsförteckning

Fastsättning av motorn på din båt

Djupjustering

Styrning

Hastighetskontroll

Utbyte av propeller

FELSÖKNING

UNDERHÅLL

FÖRVARING

GARANTI

Tack för ditt köp av en Talamex elmotor. Utombordsmotorer är utformade och utvecklade av professionella ingenjörslag. Med åratal av ansträngningar. Kraften på utbombordsmotorerna omfattar intervallet på 30lbf, 40lbf, 48lbf, 58lbf, 66lbf och 86lbf, för att passa olika kundönskemål och erbjuda olika erfarenheter.

Vänligen läs och förvara denna bruksanvisning innan du använder den elektriska motorn. Bruksanvisningen innehåller uppgifter som beskriver proceduren för säker drift och dagligt underhåll av din utombordsmotor. Säker drift kommer att förhindra skador både på personer och produkten.

REKOMMENDATIONER FÖR KABEL OCH BATTERI

Batterityp

Rekommenderade batteri(er): 12 V djupurladdningsbatteri eller marint batteri, batteriet bör ha åtminstone 55 Ah laddningskapacitet. För att utöka drifttiden kan ytterligare ett batteri används. Se delen om batterianslutningsmetoder.

Kabelstorlek

För förlängning av den standardbatterikabel som levereras med produkten rekommenderar vi användningen av en 13 mm ² kabel (6 AWG).

Varning: Tillse att alla strömbrytare befinner sig i AVSLAGET läge innan du kopplar in batteri(er). Elektriska överslag nära batteriet kan antända vätgas och resultera i att batteriet exploderar.

Tillåt inte barn under 16 år att använda den elektriska utombordsmotorn.

Modifiera inte enheten på något sätt och lägg inte till tillbehör som inte är avsedda för denna produkt.

Doppa aldrig helt produkten, om den oavsiktligt doppas koppla ur batteriet och låt det torka.

Varning: Koppla alltid ur kraftförsörjning till motorn när du byter ut propeller, tar bort skräp runt propellern, laddar batterier, transporterar båten eller när motorn ej används.

ANVÄNDNING FÖR FÖRSTA GÅNGEN

Batteriinkopplingsmetod

Innan du kopplar in motorkablarna till batteriet, se till att strömbrytaren är i AVSLAGET läge och håll avständ till propellern. Anslut den röda kabeln till den positiva polen (+) och den svarta kabeln till den negativa polen (-), efter att först ha kontrollerat att polerna är rena. En ren anslutning kommer att minimera kraftslöseri och erbjuda maximal kraft från batteriet. (A). Batteriet ska placeras på en välventilerad plats. Vi rekommenderar användning av ett speciellt djupurladdnings-, marint batteri för optimalt resultat.

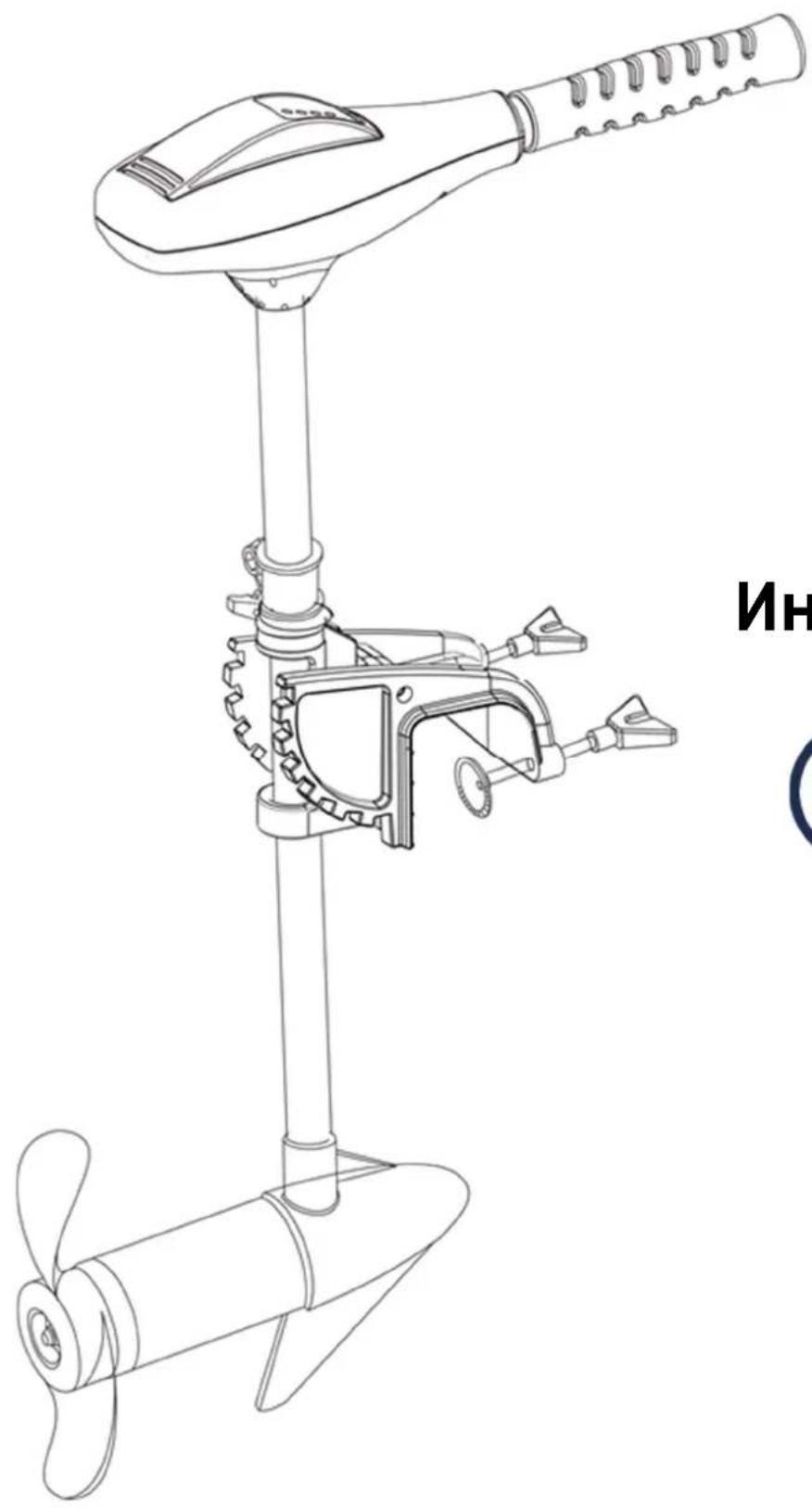

Sätt fast motorn i båtens akter och dra åt fastsättningsbultarna på ett säkert sätt, utan att dra åt för hårt. För att justera motorvinkeln efter fastsättningen, håll motorhuvudet med en hand och tryck ned positioneringsstiftet på toppen av monteringsfästet med den andra handen. Tryck på och håll ned positioneringsstiftet till dess att den önskade vinkeln har uppnåtts, släpp då stiftet och tillse att mekanismen låses fast på ett säkert sätt. (B)

Varning: Innan installationen, tillse att området mellan båtsida och motorfäste är rent.

DJUPJUSTERING

Håll motoraxeln med en hand, lossa på djupjusteringsskruven och ställ in motorn på önskat djup, och dra sedan åt justeringsskruven på ett säkert sätt. (C)

Varning: Motorn kan endast användas i djupare vatten än 0,8 m.

STYRNING

För att justera styrningens motkraft, lossa eller dra åt motkraftsbulten. Den ideala inställningen är uppnådd när motkraftsbulten är just så hårt åtdragen att båten styr i den avsedda riktningen utan att någon kontinuerlig korrigering behöver göras.

HASTIGHETSKONTROLL

Hastighetskontrollen, med fem hastigher framåt och tre bakåt, är inbyggd i handtaget. Vrid handtaget medsols för framåtförflyttning och motsols för bakåtförflyttning. När du önskar stå still, ställ in handtaget i den neutrala positionen. Ingen kraft används i denna inställning. (D)

Varning: Kom inhåg att alltid koppla ur batterier när motorn tas ur vattnet, eftersom en roterande propeller kan förorsaka personskador.

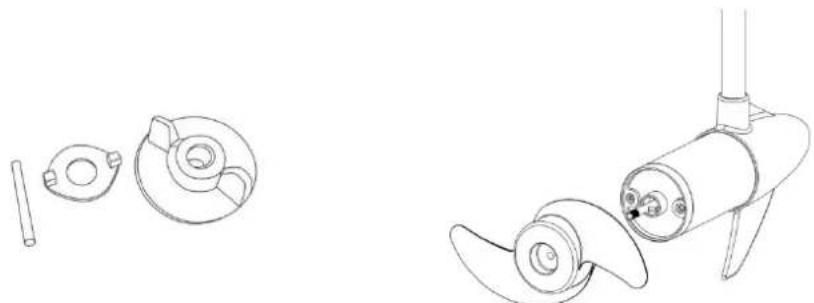

Utbyte av propeller

Håll propellerbladet och lossa propellermuttern. Det kan utföras manuellt, i motsols riktning, utan användning av verktyg. Avlägsna propellern rakt ut. Om propellern har fastnat, håll i ett blad med en hand och knacka försiktigt på baksidan av det motstående bladet med en gummihammare, till dess att propellern lösgörs. Om propellerpinnen är krökt, ersätt den. Rikta in den nya propellern med propellerpinnen. Sätt på propellermuttern och dra åt den försiktigt, manuellt i medsols riktning.

Tillse att motorn har kopplats från batteri(er) innan du byter ut propellern.

Slå inte på en krökt pinne med hammare för att kunna avlägsna den. Skador på motorhöljet kan uppstå, vilka inte täcks av garantin.

Batteriförbrukning

Talamex elmotorer är försedda med en LED-display. LED-displayen visar hur länge batteri kommer att räcka. Nivå 10 betyder att batteriet är fulladdat. Nivå 1 och 2 betyder att batteriet måste laddas.

Modell	Växelläge	Strömför-brukning	Effekt (W)	Kraft (lbf)	Kraft (kp)	Rekommend erat batteri
TM30 1 4A	>40 5,0 2,3	55/85Ah
	2 9A 80	11,3 5,1
	3 14A	150 17,5 7,9
	4 19A	220 23,8 10,8
	5 24A	280 30,0 13,6
TM40 1 6A		>70 7,0 3,2	55/85Ah
	2 13A	130 15,3 6,9
	3 20A	230 23,5 10,7
	4 26A	310 30,6 13,9
	5 34A	400 40,0 18,1
TM48 1 8A		>90 9,6 4,4	85/120Ah
	2 16A	190 19,2 8,7
	3 25A	300 30,0 13,6
	4 32A	380 38,4 17,4
	5 40A	480 48,0 21,8
TM58	1	10A	>110	11,4	5,2	85/150Ah
	2 19A	230 22,7 10,3
	3 30A	350 34,0 15,4
	4 41A	480 45,5 20,6
	5 51A	610 58,0 26,3
TM66	1	12A	>140	14,4	6,6	100/180Ah
	2 16A	192 19,2 8,8
	3 20A	240 24,0 10,9
	4 32A	384 38,4 17,5
	5 55A	660 66,0 30,1
TM86 (24V)	1	6A	>144	15,2	6,9	2x100Ah
	2 13A	312 32,9 14,9
	3 20A	480 50,6 23,0
	4 26A	624 65,8 30,0
	5 30A	864 86,0 39,0

FELSÖKNING

MÖJLIG ORSAK / LÖSNING

Hastighetsminskning	1: Kontrollera om det finns någon lina eller ogräs på propellern.
	2: Kontrollera batterikonditionen.
	3: Kontrollera batteripolerna.
Motorljud / -vibration	1: Kontrollera om det finns någon lina eller ogräs på propellern.
	2: Kontrollera om propellern är fastsatt och inte uppvisar skador.
	3: Kontrollera axeln så att den inte är krökt. Lösgör propellern och kör motorn medan du visuellt konstaterar om axeln vibrerar. Om axeln är skada kontakta din återförsäljare.
Förlust av hastighetsinställning	1: Kontrollera alla kabelanslutningar.
	2: Strömbrytaren i kontrollboxen kan ha förstörts, kontakta i så fall din återförsäljare.
Tung styrning	1: Lösgör motkraftsskruven, applicera smörjmedel och dra åt igen.

UNDERHÅLL

Vid dagens slut, tvätta av motorn med en trasa indränkt i varmvatten och skölj sedan med en lätt spray från slang. Kontrollera alltid att propellern är fri från lina och ogräs. Med reguljära intervall kontrollera alla muttrar, bultar och skruvar och smörj alla rörliga delar med ett smörjmedel i sprayflaska. Rengör kopplingsterminaler regelbundet och kontrollera att det inte finns några slitna sladdar eller lösa anslutningar.

FÖRVARING

Innan motorn förvaras, smörj alla rörliga delar och skruvar och förvara den sedan på en välventilerad torr plats. Lämna ej motorn utomhus under vintern under en längre period, eftersom det kommer att skada enhetens permanentmagnet.

GARANTI

Garantins varaktighet

Den begränsade garantin varar under ett eller två år (beroende på vilken del det gäller, se tabellen nedan). Den enda referensen för att garantera garantin är det serienummer som finns tryckt på motorns kontrollbox. Reparation eller utbyte av delar, eller tjänsteutförande under denna garantiperiod, utökar inte garantins varaktighet bortom det ursprungliga giltighetsdatumet.

Förutsättningar som måste uppfyllas för att kunna erhålla garantiskydd

Garantin täcks endast av den auktoriserade återförsäljaren, som distribuerar produkten i det land där försäljningen skedde. Regelbundet underhåll såsom angivet i delen för Drift och Underhåll måste utföras för att kvalificera produkten för garantitäckning.

Hur du erhåller garantitäckning

Vänligen lämna produkten hos den auktoriserade återförsäljaren för undersökning om utombordsmotorn inte fungerar perfekt; uppvisa inköpsbevis för att begära garantiuppfyllelse. Återförsäljaren kommer då att undersöka enheten och utföra de nödvändiga reparationerna. I så fall måste köparen betala för alla transportrelaterade kostnader och/eller restid. Om tjänsten inte omfattas av garanti ska köparen betala för all tillhörande arbetstid och material, såväl som eventuella övriga kostnader kopplade till tjänsten.

Vad som inte täcks av garanti

Den begränsade garantin täcker inte regelbundna underhållsobjekt, justeringar, normal förslitning, skador förorsakad av missbruk, produktdrift på ett sätt som inte överensstämmer med delen om rekommenderad drift / arbetscykel i Drits- och Underhållsanvisningen, negligering, olycka, dränkning, olämplig installation (specifikation över lämplig installation och tekniker anges i delar om Drift och Första användning i denna anvisning), olämplig tjänsteutövning, användning av tillbehör eller delar som inte tillverkas eller försäljs av oss, eller modifikation / avlägsnande av delar.

Verifiera i den följande tabellen vilka delar som omfattas av garanti.

Garantidelar Garanti
Motorrotor, motormagnet och andra elektriska delar Gratis utbyte inom 2 år
Hastighetsomkopplare och kolborsteshållare Gratis utbyte inom 1 år
Propeller, skruv, teleskopiskt handtag, LED batterimätare, kontrollbox i plast, elektriska kablar, etiketter, gummiband	Ingen garanti

ID-nummer

Återförsäljarstämpel

Inköpsdatum
