BRUKSANVISNING CLM 36 Biltema

SE - Läs igenom hela bruksanvisningen och förstå innehället innan produkten används för första gången! Spara bruksanvisningen i anslutning till mskinen för framtida bruk.

OBS! Batteriladdare och batteripaket medföljer inte!

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda produkten på ett säkert sätt. Läs igenom hela bruksanvisningen före användning, var särskilt uppmärksam på säkerhetsinformationen. Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Med "kvalifi cerad reparatör" avses en person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt. Spara alltid denna bruksanvisning i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller länas ut om inte bruksanvisningen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna bruksanvisning.

Informationen i denna manual betecknas som:

⚠️ FARA! - Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠️ WARNING! - Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠ FÖRSIKTIGHET! - Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

i OBS! - Tilläggsinformation, risk för haveri och maskinskada om föreskriften inte följs.

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger

på kablar eller utformning och placering av knappar och reglage.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. TEKNISKA DATA

Art. nr.: 18-052
Modell: Gräsklippare CLM 36
Spänning: 36 V
Varvtal, obelastad: .... 3100/min
Klippbredd: 380 mm
Klipphöjd: 25 - 75 mm
Klipphöjdsinställningar:. 6 st.
Uppsamlare: ..... 40 liter
Skyddsklass: ..... IP X1
Isolationsklass ..... Class III
Vikt inkl 1 st 18-060
Batteripaket 2,5 Ah: . . . . 17 kg

Ljudtryck L _PA

Mätmetod: ..... EN 3744

Ljudtryck LPA: 79,6 dB (A)

Osäkerhet K: ..... 1,82 dB (A)

Ljudeffekt LWA

Mätmetod: ..... EN 3744

Ljudeffekt LWA: ..... 90,5 dB (A)

Osäkerhet K: ..... 1,82 dB (A)

Garanterad ljudeffekt: .. 92 dB (A)

⚠ FÖRSIKTIGHET! De angivna ljudnivåvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det fi nns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifi ka för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

Vibrationer:

Mätmetod:.... EN 60335-2-77

Vibrationer, handtag: . . . < 2,5 m/s ^2

Osäkerhet K: 1,5 m/s ^2

Deklarerad vibrationsnivå har mätts med i enlighet med en standardiserad mätmetod och kan användas för att jämförelse mellan olika maskiner. Det totala värdet kan användas vid en preliminär bedömning av exponeringen.

⚠ FÖRSIKTIGHET! Vibrationsvärdet under faktisk användning kan skilja sig från det deklarerade totala värdet, beroende på hur maskinen används. Behovet att identifi era säkerhetsåtgärder för att skydda operatören baseras på en uppskattning av exponeringen under faktiska arbetsförhållanden med hänsyn till den tid då maskinen arbetar eller är avstängd.

3. ANVÄNDNINGSOMRÅDE

18-052 Gräsklippare CLM 36 är borstlös och batteridriven, avsedd för ett eller två parallekopplade batteripaket. Den är konstruerad för regelbunden klippning av små, medelstora och jämna gräsytor. Den är utrustad med ett ståldäck, uppsamlare samt skyddsanordningar såsom nyckellås och död mans grepp.

Gräsklippare CLM 36 får endast användas tillsammans med batteripaket och batteriladdare avsedda för maskiner i Biltemas MultiX 36V-serie, vilket är ett produktprogram med en gemensam batteriplattform.

Gräsklipparen:

• får inte byggas om.
• användas till annat arbete än vad den är konstruerad för.
• är inte avsedd för yrkesmässigt bruk.

OBS! Gräsklipparen levereras utan batteriladdare och batteripaket vilka säljs separat.

4. SÄKERHETSFÖRESKRIFTER

⚠️ VARNING Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifi kationer som tillhandahålls med detta elverktyg. Underlåtenhet att följa alla nedanstående instruktioner kan resultera i elstöt, brand och/eller allvarlig skada.

Spara alla säkerhetsföreskrifter och -instruktioner för framtida referens.

Termen "elverktyg" i säkerhetsföreskrifterna hänvisar till ditt/din nätdrivna/batteridrivna handhållna och transportabla elverktyg eller trädgårdsmaskin.

Allmänna säkerhetsföreskrifter, elverktyg - Arbetsplatsens säkerhet

a. Håll arbetsplatsen ren och väl belyst. Röriga eller mörka arbetsplatser inbjuder till olyckor.
b. Använd aldrig elverktyg i explosiv miljö, såsom i närheten av brandfarliga vätskor, gaser eller damm. Elverktyg kan skapa gnistor som kan antända damm och ångor.
c. Håll barn och åskådare på avständ vid användning av elverktyg. Störningar och bristande koncentration kan medföra att du förlorar kontrollen.

Allmänna säkerhetsföreskrifter, elverktyg - Personlig säkerhet

a. Var uppmärksam, koncentrera dig på det du gör och

använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyget då du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användande av elverktyg kan resultera i allvarlig personskada.

b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammskyddsmask, halkfria skyddsskor, hjälm eller hörselskydd som används vid förekommande omständigheter minskar risken för personskada.
c. Förhindra oavsiktlig start. Försäkra dig om att strömbrytaren är i OFF-läge innan stickkontakten ansluts till strömkällan och/eller batteripaketet, vid lyft eller då elverktyget bärs. Bärande på elverktyg med fi ngret på strömbrytaren eller förse elverktyget med ström då strömbrytaren är i ON-läge inbjuder till olycka.
d. Avlägsna alla justeringsnycklar eller skiftnycklar innan elverktyget startas. En skiftnyckel eller justeringsnyckel som lämnats kvar på en roterande del på elverktyget kan förorsaka personskada.
e. Sträck dig inte för långt. Stå stadigt och håll balansen vid alla tillfällen. Detta gör det möjligt till bättre kontroll över elverktyget vid oväntade situationer.
f. Klä dig korrekt. Bär aldrig lösa kläder eller smycken. Håll dit här och dina kläder borta från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i rörliga delar.
g. Om utrustningen är försedd med dammutsugsanslutning och uppsamlingsutrustning, försäkra dig om att dessa är kopplade och korrekt använda. Användning av dammuppsamlare kan minska risken för dammrelaterade faror.
h. Låt inte erfarenhet från frekvent användande av elverktyg låta dig bli självsäker och bortse från säkerhetsreglerna. Vårdslöst handlande kan, på ett ögonblick, orsaka allvarlig skada.

Allmänna säkerhetsföreskrifter, elverktyg - Användning och skötsel av elverktyg.

a. Överbelasta och forcera inte elverktyget. Använd korrekt elverktyg till det arbete som skall utföras. Rätt elverktyg utför arbetet bättre och säkrare om det används i den hastighet som det är tillverkat för.
b. Använd inte elverktyget om strömbrytaren inte startar och stänger av det. Alla elverktyg som inte kan regleras av strömbrytaren är farliga och måste repareras.
c. Koppla bort stickkontakten från strömkällan och/eller avlägsna batteripaketet, om det är löstagbart, från elverktyget före justeringar, byte av verktyg/tillbehör eller förvaring av elverktyget. Såna förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.
d. Förvara elverktyg som inte används utom åtkomst för barn och tillåt inte personer som inte har ingående kännedom av detta elverktyg eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på oerfarna användare.
e. Underhåll elverktyg och dess verktyg/tillbehör. Kontrollera felaktig rotations- eller rörelseriktning och fastsättning av rörliga delar, skadade delar eller andra omständigheter som påverkar elverktygets funktion. Vid skada/fel, reparera elverktyget innan användning. Många olyckor orsakas av dåligt underhållna elverktyg.

g. Använd elverktyget, tillbehör och verktygsbits mm i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som skall utföras. Användning av elverktyg för annat arbete än avsett, kan resultera i en farlig situation.
h. Håll handtag och greppytor torra, rena och fritt från olja och fett. Det går inte att ha hantera och kontrollera elverktyget på ett säkert sätt i oväntade situationer om handtag och greppytor är hala.

Allmänna säkerhetsföreskrifter, elverktyg – Batteri-drivna elverktyg användning och skötsel

a. Ladda batteripaketet enbart med den batteriladdare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara vid användning med en annan typ av batteripaket.
b. Använd enbart elverktyg med speciellt avsett batteripaket. Användning av annat batteripaket kan orsaka risk för skada och brand.
c. Då batteripaket inte används, håll dem borta från andra metallobjekt såsom gem, mynt, nycklar, spik, skruvar eller andra små metallföremål. Kortslutning av batterikontakterna kan orsaka brännskador och brand.
d. Vid felaktiga förhållanden, kan vätska läcka ut från batteripaketet; undvik kontakt. Om oavsiktlig kontakt inträffar, spola med vatten. Vid kontakt med ögonen, sök läkarhjälp. Vätska som läcker ut från batteripaketet kan orsaka irritationer och brännskador.
e. Använd aldrig batteripaket eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batteripaket kan uppvisa oväntade beteenden som leder till brand, explosion eller skaderisk.
f. Exponera inte batteripaket eller verktyg för överdrivet hög temperatur. Exponering för en temperatur överstigande 130 °C kan orsaka en explosion.
g. Följ alla laddningsinstruktioner och ladda aldrig batteripaketet utanför temperaturområdet som är angivet i bruksanvisningen. Felaktig laddning eller laddning utanför det angivna temperaturområdet kan skada batteripaketet och öka risken för brand.

Allmänna säkerhetsföreskrifter, elverktyg – Service

a. Låt en kvalifi cerad reparatör som enbart använder identiska reservdelar serva ditt elverktyg. Detta säkerställer att ditt elverktygs säkerhet bibehålls.
b. Reparera aldrig skadade batteripaketet. Reparation av batteripaketet får enbart utföras av tillverkaren eller auktoriserade serviceverkstäder.

⚠ Övriga säkerhetsföreskrifter med en gräsklippare.

a. Detta elverktyg är inte avsett att användas av personer (inklusive barn) med nedsatt fysisk, sensoriska eller mentala förmågor, eller brist på erfarenhet och kunskap, förutsatt att de inte fått uppsikt och instruktioner om användning av elverktyget av en person som är ansvarig för deras säkerhet.
b. Barn skall övervakas för att säkerställa att de inte leker med elverktyget.
c. Använd inte gräsklipparen om det regnar eller om gräset är blött. Risk för kortslutning.
d. Sträck dig inte över klippområdet för att vid alla tillfällen hålla en bra balans. Stå stadigt i sluttningar och gå – spring aldrig. Risk för att operatören ramlar

och tappar kontrollen över gräsklipparen.

e. Lyft och stoppa aldrig in någon hand under gräsklip- paren innan dess batteripaketet är demonterat från gräsklipparen och till dess de rörliga delarna helt har stannat. Risk för personskada vid oavsiktlig beröring av det roterande knivbladet.
f. Använd alltid halkfria och rejäla skor och långbyxor vid användning av gräsklipparen. Risk för att operatören halkar och tappar kontrollen över gräsklipparen.
g. Avlägsna batteripaketet från gräsklipparen:

• Då den lämnas obevakad.
• Före inspektion, rengöring, underhåll och reparation av maskin.
• Vid inspektion efter det att främmande föremål träffats av kniven.
• Om maskinen börjar att vibrera onormalt, inspektera och åtgärda orsaken omedelbart.
• Vid transport och förvaring.

h. Använd aldrig gräsklipparen om något skydd eller skyddsanordning är trasigt eller saknas.
h. Släpp omedelbart ut bygeln för död mans grepp och avlägsna batteripaketet vid olyckshändelse eller driftsproblem. Vid driftsproblem, inspektera och åtgärda orsaken.
i. Håll alla delar av din kropp borta från knivbladet, området under gräsklipparen samt innanför utkastluckan. Avlägsna aldrig avklippt material då knivbladet rör sig. Försäkra dig om att batteripaketet är demonterat vid borttagning av material som fastnat i utkastet. Ett ögonblicks ouppmärksamhet vid användning av en gräsklippare kan orsaka allvarlig personskada.
j. Inspektera klippområdet innan klippningen påbörjas. Avlägsna främmande föremål exempelvis sten, kot-tar, elkablar, rep och dylikt. Främmande föremål som träffas av knivbladet kan fl yga iväg, trassla in sig eller på annat sätt orsaka skada.

⚠️ Kvarstående risker vid användning av en gräsklippare

Trots att elverktyget tillverkats i enlighet med gällande konstruktionsprinciper angående mätt, skydd och komplementerande skyddsåtgärder så kvarstår följande risker för:

• Skärskada. Vid oavsiktlig beröring av det roterande knivbladet.
• Ögonskada. Om inte godkänt ögonskydd används.
• Hörselskada. Om inte godkänt hörselskydd används.

⚠ Symboler på gräsklipparen

Var särskilt uppmärksam på de varningssymboler som fi nns på elverktyget. På gräsklipparen fi nns följande symboler:

WARNING! Läs igenom och följ alla instruktionerna i bruksanvisningen innan maskinen används. Risk för person- eller egendomsskada.

Använd hörselskydd och skyddsglasögon! Risk för hörsel- och ögonskada på grund av hög ljudnivå och kringfl ygande föremål.

Hög ljudnivå, använd hörselskydd. Långvarig exponering kan orsaka hörselskada.

WARNING! Kringfl ygande föremål. Håll personer och husdjur på ett säkert avständ från arbetsområdet. Risk för att kringfl ygande föremål kan träffa dig, åskådare, husdjur eller egendom.

VARNING! Knivbladet roterar en stund efter det att motorn stängts av. Avvakta till dess knivbladet helt slutat att rotera innan gräsklipparen lyfts upp eller tippas på sidan.

VARNING! Akta dig för det vassa knivbladet. Stoppa aldrig in någon hand eller fot under gräsklipparen. Knivbladet fortsätter att rotera efter det att motorn stängts av – Avlägsna nyckeln före reparation och underhåll.

Det är förbjudet att använda gräsklipparen om det regnar eller utsätta den för väta. Risk för kortslutning och maskinskada.

5. ÖVERSIKTSBILD

1. Bygel, död mans grepp
2. Handtag
3. Tryckknapp, säkerhetsbrytare
4. Kabelclips
5. Låsspak
6. Batterilucka
7. Bärhandtag
8. Framhjul
9. Ståldäck
10. Knivblad
11. Spak, höjdjustering
12. Ratt
13. Bakhjul
14. Lucka, utkast
15. Uppsamlare
16. Indikator
17. Lyfthandtag, uppsamlare

6. MONTERING

Packa försiktigt upp maskinen och kontrollera att ingen del saknas eller skadats under transporten. Skulle någon del vara skadad eller saknas, så ta kontakta din närmaste Biltema butik.

• 1 st Gräsklippare
• 1 st Uppsamlare (11)
• 2 st Rattar med vagnsbult (12)
• 2 st Låsspakar med skruv (5)
• 2 st Kabelclips (4)

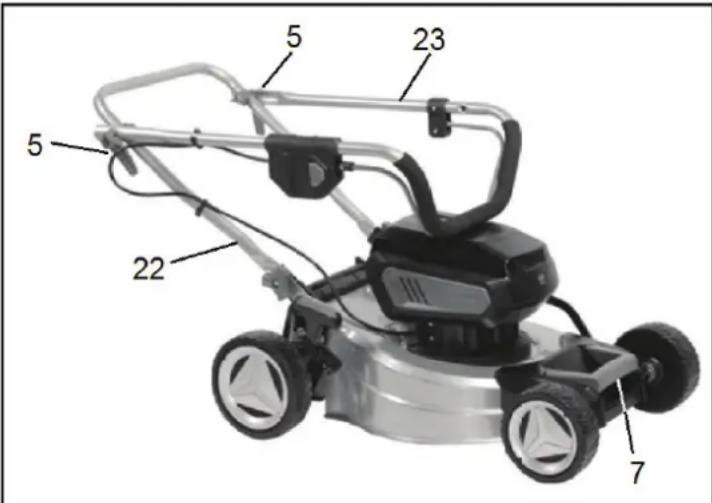

a. Skruva fast den nedre delen av handtaget (22) i dess fäste (21) med hjälp av de två rattarna och medföljande vagnsbult (12).

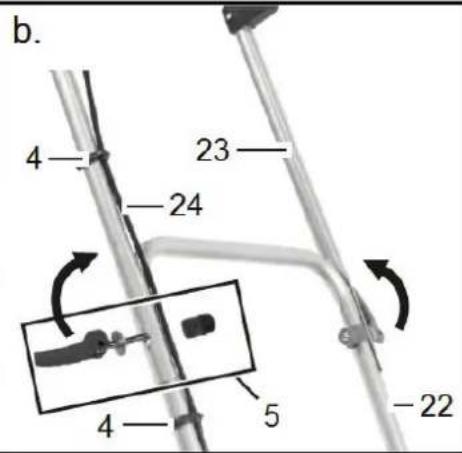

b. Fäst den övre handtagsdelen (23) i den nedre (22) med lässpaken (5). Fäll in lässpaken och skruva åt den i dess mutter så att handtaget är fastspänt. För att senare lossa lässpaken så fäll ut den. Fäst elkabeln (24) med ett kabelclips (4) på var-dera sida av lässpaken (5).

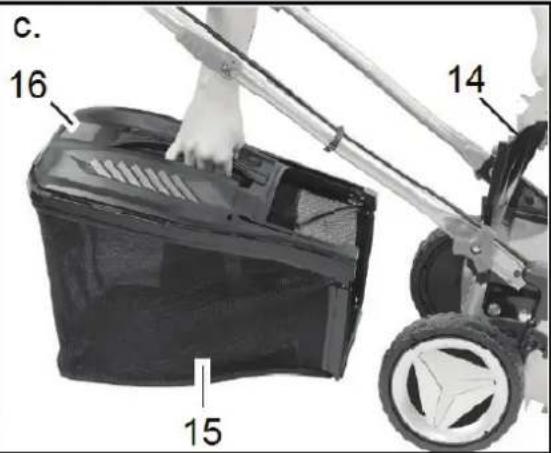

c. Lyft upp utkastluckan (14) och häng uppsamlaren (15) på dess fäste.

7. ANVÄNDNING & HANDHAVANDE

7.1 Skyddsanordningar

! WARNING!

Använd aldrig gräsklipparen om någon skyddsanordning satts ur funktion, saknas eller är trasig.

Nyckeln (3)

För att motorn skall starta så måste nyckeln (25) vara intryckt i nyckellåset under batteriluckan (6).

⚠️ WARNING! Avlägsna alltid nyckeln då gräsklipparen lämnas utan uppsikt.

Detta för att förhindra att barn och obehöriga oavsiktligt startar motorn.

Säkerhetsbrytare (3) och bygel, död mans grepp (1)

Med säkerhetsbrytaren och bygeln för död mans grepp startas och stängs motorn av.

• Start – Tryck in knappen (3) och för upp bygeln (1), släpp därefter ut knappen (3).
• Stopp – Släpp greppet om bygeln (1).

Uppsamlaren (15)

Den fungerar som fot- och utkastskydd. Om gräsklipparen dras bakåt så förhindrar uppsamlaren fötterna från att komma in under gräsklipparen och därmed i kontakt med den roterande kniven.

På uppsamlaren fi nns en indikator (16) som visar om uppsamlaren är full eller inte. Då motorn är igång och indikatorn är:

• Nedfälld – Töm uppsamlaren (15) genom att lyfta upp luckan (14) lite och därefter lyfta upp uppsamlaren i dess handtag (17). Då den är tömd, lyft lyuckan (14) och häng fast uppsamlaren på dess upphängningskrokar.
• Uppfälld – Uppsamlaren är inte full, fortsätt med klippningen.

Lucka, utkast (14)

Skyddar mot oavsiktlig beröring av knivbladet om uppsamlaren inte är monterad på gräsklipparen, dessutom håller den uppsamlaren (15) på plats.

Batteriluckan (6)

Förhindrar att vattendroppar och smuts kommer i kontakt med batteripaketet/en, vilket kan orsaka kortslutning.

7.2 Inställning av klipphöjd

WARNING! Justera aldrig klipphöjden då kniven roterar.

Gräsklipparen har sex klipphöjder: 25/35/45/55/65/75 mm. För att justera klipphöjden: Lyft ut spaken (11) från läget och för därefter fram/bak den till önskad klipphöjd. Kontrollera att spaken blir låst i sitt nya läge.

OBS!

• Den lägsta lägsta klipphöjden är enbart till för trimmning av en mycket jämn och plan gräsmatta.
• Om gräset är högt, klipp gräset två gånger, först på det högsta läget och därefter på en lägre klipphöjd.

• Läs igenom batteripaketets och batteriladdarens bruksanvisning innan batteripaketet laddas för första gången. Om inte batteriet hanteras och laddas enligt instruktionerna i dess bruksanvisningar kan skada inträffa.

- Gräsklipparen får enbart användas tillsammans med ett batteripaket ingående i Biltemas MultiX 36V serie. Annat batteripaket kan orsaka person- och maskinskada.

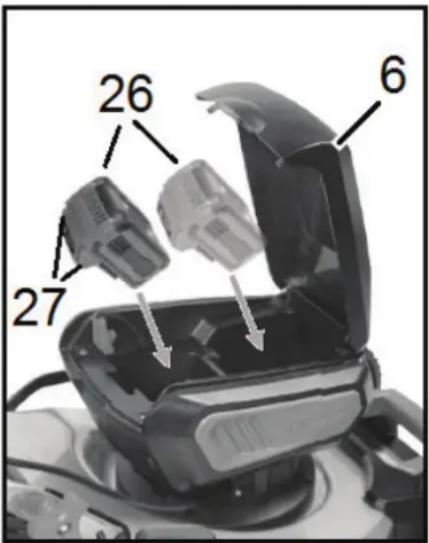

Det fi nns plats för ett eller två stycken batteripaket (26) i gräsklipparen. Vid klippning med ett batteripaketet, kan det monteras i valfritt fack. Montera batteripaketet genom att:

a. Kontrollera att batteripaketet är fulladdat genom att trycka in dess indikatorknapp. Om ej, ladda batteriepaketet/paketen.
b. Lyft upp batteriluckan (6).
c. För in batteripaketet (26) i dess fäste.
d. Kontrollera att batteripaketet är fastläst. Stäng därefter batteriluckan.
e. För att demontera batteripaketet, tryck in de två läsknapparna (27) och dra ut batteripaketet (26).

OBS!

• Batteripaket och batteriladdare ingår inte utan säljs separat.
• Ett nytt batteripaket skall laddas upp fullt innan det används för första gången.

7.4 Förberedelse inför klippning

a. Inspektera klippytan och rensa den från främmande föremål exempelvis sten, kottar, leksaker med mera.
b. Kontrollera och inspektera att gräsklipparen är hel och att dess skyddsanordningar fungerar och är på plats.
c. Ställ in klipphöjden.
d. Kontrollera batteripaketetets/ens laddningsstatus och om de inte är fulladdade, ladda det/dem.
e. Montera batteripaketet/en.
f. För in nyckeln (25) i nyckellåset.

7.5 Klippning

WARNING!

• Gå ej snabbare än vad gräsklipparen hinner klippa.
• Det kan vara farligt att klippa i sluttningar:
• Använd inte gräsklipparen då det sluttar mer än 15°. Risk för att operatören halkar/ramlar och då tappar kontrollen över gräsklipparen.
• Klipp parallellt med sluttningen, gå inte upp- och nedför sluttningen. Risk för att operatören ramlar och körs över av gräsklipparen.
• Dra aldrig gräsklipparen mot dig. Ökad risk att en fot kommer under gräsklipparen.
• Klipp aldrig gåendes baklänges. Risk att operatören ramlar.

• Om gräsklipparen vibrerar kraftigt, stäng av den omedelbart och åtgärda felet.

• Kniven fortsätter att rotera i några sekunder efter att maskinen stängts av. Låt motorn/kniven sluta rotera helt innan motorn startas igen.

• Klipp inte gräs som är vått p.g.a. regn eller dagg. Risk för kortslutning.

Batteridrivna gräsklippare lämpar sig för gräsmattor som klipps ofta och regelbundet. För att skapa en välskött gräsmatta rekommenderar vi att den klipps minst två gånger per vecka under växtsäsongen. Klipp inte av mer än 20 - 50 mm gräs vid varje tillfälle. Om gräset behöver klippas av mer, så skall det ske i två steg. Först i högsta klippläge i en riktning (A) och därefter i önskad klipphöjd i tvärgående (B) riktning.

Hur lång driftstid och hur stor klippyta gräsklipparen kan klippa beror på fl era faktorer, bland annat:

• Gräsets längd och inställd klipphöjd.
• Hur tät gräsmattan är.
• Gånghastigheten och hur stor överlappningen är.
• Knivbladets skärpa.
• Antal batteripaket och dess status.

Vi beräknar att för normalhögt gräs i klippläge 3 går det att klippa en gräsyta på ca 275-325 m ^2 med ett batteripaket på 2,5 Ah utan återuppladdning och ca 550-650 m ^2 med två batteripaket på 2,5 Ah.

a. Placera gräsklipparen på en plan och jämn yta, om gräset är mycket högt, luta gräsklipparen något bakåt så att framhjulen är i luften för att minska motorns motständ vid start.
b. Starta motorn.
c. Börja klippningen och töm uppsamlaren vid behov.
d. Då klippningen är klar, stäng av motorn och avlägsna nyckeln (25).
e. Ladda batteripaketet/en.
f. Rengör gräsklipparen och uppsamlaren.

8. TRANSPORT & FÖRVARING

8.1 Lyft och transport

⚠️ VARNING! Vid lyft och transport skall batteripaketet/en och/eller nyckeln (25) vara avlägsnade från gräsklipparen.

Vid lyft:

• Lossa de båda lässpakarna (5) och fäll ned överdelen av handtaget.
• Greppa med en hand i bärhandtaget (7) och den andra handen i det nedre handtagsdelen (22), på så sätt riskeras ej någon hand komma i kontakt med knivbladet.

• Övre handtagsdelen vara nedfälld.
• Gräsklipparen vara väl fastspänd så att den ej kan komma i rörelse vid kraftig inbromsning eller kurva.

8.2 Förvaring

⚠️ VARNING! Vid förvaring skall batteripaketet/en vara avlägsnade från gräsklipparen.

Vid förvaring skall:

• Säkerhetsnyckeln vara demonterad (25).
• Batteripaketet/en vara fulladdade och förvaras för sig. Det får inte vara monterat i gräsklipparen. Se batteripaketets bruksanvisning.
• Gräsklipparen och särskilt uppsamlaren vara väl rengjorda från gräsrester. Eventuella gräsrester kan ruttna och mögla varvid uppsamlarens tyg då skadas.
• Stående på alla fyra hjulen med övre handtaget vara nedfällt så att gräsklipparen tar mindre plats.
• Gräsklipparen förvaras i ett torrt utrymme med en temperatur på mellan -20 °C och +40 °C oåtkomligt för barn och obehöriga.
• Gräsklipparen inte förvaras i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på gräsklipparen.

9. REPARATION & UNDERHÅLL

! WARNING!

• Avlägsna alltid batteripaketet/en och/eller nyckeln (25) från gräsklipparen innan reparation och underhåll påbörjas.
• Använd aldrig rinnande vatten eller kemikalier vid rengöring.
• Använd skyddshandskar vid rengöring och byte av knivblad.

9.1 Rengöring och underhåll efter användning

• Ladda batteripaketet/en.
- Rengör utkastet och utrymmet vid knivbladet under gräsklipparen med en borste. Skrapa bort ingrodd smuts med en trä- eller plastbit.

- Rensa hjulen från grässtrån som fastnat.

- Rengör uppsamlaren från gräsrester.

- Blås ren ovandelen med tryckluft eller torka av den med en torr mjuk trasa.

- Kontrollera att knivbladet är vasst, om ej vässa knivbladet.

- Kontrollera att gräsklipparen och dess skyddsanordningar är hela, om ej reparera dem.

9.2 Byte/slipning av knivblad

Kontrollera regelbundet att kniven är vass. En vass kniv klipper av gräset lättare och förbrukar mindre energi, vilket medför att större ytor kan klippas utan att batteripaketet behöver laddas upp igen. Byt omedelbart ut knivbladet (29) om den är nedsliten, obalanserad, böjd eller skadad.

För att demontera knivbladet:

a. Vänd gräsklipparen försiktigt på sidan med höjdjusteringsspaken (11) uppåt.
b. Ta ett fast grepp om knivbladet (29) och lossa knivbulten (28) moturs.
c. Avlägsna knivbulten, brickan och knivbladet.
d. Byt eller slipa kniven. Vid slipning, fi la knivens egg med jämna och försiktiga tag med en fi ntandad fi l. Var noga med att avverka lika mycket på knivens båda sidor så att dess balans inte påverkas.
e. Kontrollera balansen genom att hålla upp knivbladet i dess bulthål med en penna eller dylikt. Knivbladet skall då kunna hållas i jämnvikt. Om ej så är knivbladet obalanserat.
f. Montera tillbaka kniven, brickan och skruven. Var noga med att styrstiften kommer in i styrhålen på knivbladet.

9.3 Byte/demontering av hjul (8 & 13)

a. Lossa hjulnavet med en liten spårskruvmejsel.
b. Skruva av låsmuttern och dra ut hjulet.
c. För att montera hjulet, skruva fast låsmuttern och tryck fast navet.

9.4 Felsökning

PROBLEM ORSAK ÅTGÄRD
Motorn startar inte.	a. Nyckeln är inte ordentligt fast-satt i sitt låset.b. Felaktig start-procedur.c. Batteripaketet är urladdat eller inte isatt korrekt.d. Defekt batteri-paket.e. Blockerat knivblad.	a. Ta ut nyckeln och för in den igen.b. Tryck först in säkerhetsbry-taren och för därefter upp bygeln för död mans grepp.c. För ut bat-teripaketet och kontrol-lera dess ladd-ningsstatus.d. Byt ut batte-ripaket. Utför startprocedu-ren i korrekt ordning.e. Avlägsna klipprester som hindrar knivbladet från att rotera.
Motorn stannar under klippning.	a. Batteripaketet är urladdat.b. Batteripa-ketets över-belastnings-skydd har löst ut.	a. Ladda batteri-paketet.b. Låt bat-teripaketet svalna och höj klipphöjden till högsta klipp-höjden och gå i lugnare tempo.
Gräsklipparen är trög att föra fram.	a. Gräset är för högt eller tätt.b. Uppsamlaren, klipphuset eller utkastet är fullt med gräsklipp.c. Hjulen roterar trögt.	a. Höj klipp-höjden, öka överlapp-ningen och gå saktare.b. Töm uppsam-laren samt rensa utkastet och klipphuset från gräsklipp.c. Rengör runt hjulen och kontrollera eventuellt sli-tage.
Överdrivna vibrationer eller missljud.	a. Knivbladet är löst.b. Knivbladet är obalanserat eller skadat.	a. Spänn kniv-bulten.b. Kontrollera knivbladet.

PROBLEM ORSAK ÅTGÄRD

Klippresultatet blir inte tillfredställande.	a. Knivbladet är slött.b. För låg klipp-höjd.c. För högt klipp-tempo	a. Vässa eller byt ut knivbladet.b. Höj klipphöj-den, och klipp i två omgångar istället.c. Gå långsam- mare.
Gräsklippet kommer inte in eller stannar i uppsamlaren.	a. Uppsamlaren är full.b. För låg klipp-höjd.c. För högt klipp-tempo.d. Utkastet är igensatt.e. Uppsamlarens ventilationshål är igenstop-pade.	a. Töm uppsam- laren.b. Höj klipphöj-den.c. Gå långsam- mare.d. Rensa utkas- tet.e. Rengör upp- samlaren.

10. MILJÖ

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 2006/66/EC)

OVERSETTELSE AV ORIGINAL BRUKSANVISNING

GRESSKLIPPER CLM 36

INNHOLDSFORTEGNELSE

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. MONTERING
7. BRUK OG HÅNDTERING
8. TRANSPORT OG OPPBEVARING
9. REPARASJON OG VEDLIKEHOLD
10. AVFALLSHÅNDTERING

1. INTRODUKSJON

Andre risikoer ved bruk av en gressklipper

Symboler på gressklipperen

Vær spesielt oppmerksom på varselmerkingen på det elektriske verktøyet. Gressklipperen har følgende symboler:

ADVARSEL! Du må alltid fjerne nøkkelen när gressklipperen står uten tilsyn.

Sådan afmonteres kniven:
