BRUKSANVISNING BV2503E Park & Garden

Varning: Före användning bör du observera viktig säkerhetsinformation, för att skydda dig själv mot elektrisk stöt, personlig skada och brandfara. Läs hela instruktionen före användning och förvara instruktionen på ett säkert ställe.

1. Ha inte maskinens stickkontakt i när den inte används eller vid rengöring. Dra alltid ur stickkontakten när maskinen inte används eller när arbete utföres på maskinen.
2. Maskinen får inte användas i regnväder eller under andra våta omständigheter. Förvara maskinen inomhus.
3. Barn och personer under 16 år får inte använda maskinen. Detta är ingen leksak!
4. Använd endast maskinen som det är beskrivet i denna instruktion. Använd endast fabrikantens originaldelar.
5. Denna maskin är dubbelisolerad. Använd endast fabrikantens original/anmodade tilläggsutrustning.
6. En skadad förlängningssladd eller stickkontakt får inte användas. Detta gäller även om maskinen inte verkar till att fungera som den skall eller har blivit vattenbegjuten. Var vänlig, lämna in maskinen till en auktoriserad serviceverkstad för reparation.
7. Använd inte kabeln för att bära maskinen i. Kabeln är INGET handtag. Kläm inte kabeln i dörrar. Dra den inte heller runt skarpa kanter/hörn. Utsätt inte kabeln för värme.
8. Dra inte i kabeln för att dra ur stickkontakten ur ut- taget. Ta alltid tag i stickkontakten när maskinen skall kopplas ifrån strömuttaget.
9. Se till så att alla luftöppningar är fri luftgenomströmning i. Använd inte maskinen om en eller flera av luftöppningarna är igensatta. Rengör luftöppningarna från gräs/löv mm som kan hindra friluftström.
10. Stoppa inte in något verktyg (typ skruvmejsel etc.) i någon av öppningarna på maskinen. Se till så att hår, lösa klädesplagg, kroppsdelar eller annat inte kommer i beröring med öppningarna eller liknande.
11. Sug inte upp några saker som brinner eller osar rök, som t.ex. cigaretter, tändstickor eller varmaska.
12. Använd inte maskinen till att suga upp brandfarlig, lättantändlig vätska eller liknande.

13. Slå av strömbrytaren på maskinen innan stick-kontakten tas ur.

14. Var extra försiktig vid rengöring i trappor.

15. Använd hörselskydd och skyddsglasögon.
16. Maskinen kan göra så att damm, grus virvlar upp. Använd i så fall ett ansikts- och andningsskydd.
17. Blås inte avfall/löv/gräs i riktning mot personer i närheten.

ELEKTRISKA SÄKERHETSREGLER.

1. Det får endast användas en förlängningskabel som är avsedd för utomhusbruk och som är klassad för vattenbegjutning.
2. Skydda dig mot elektriska stötar. Undvik kropps-kontakt med jordade delar (t.ex. vattenrör, spisar, kyl-skåp och liknande). Under extrema arbetsförhållanden (vid t.ex. hög luftfuktighet, förekomst av metallstoff och liknande) kan man öka på säkerheten genom att koppla till en jordfelsbrytare.
3. Kolla så att förlängningskabeln som används är avpassad för maskinens strömförbrukning. Max. längd 75m och tjockleken bör vara minst 1,5 kvadrat. Var uppmärksam på att kablar längre än 30m kommer att reducera spänningen till maskinen.
4. Strömkällans spänning måste överensstämma med angivelsen på maskinens typskylt. En maskin med-spänning 230V kan också kopplas till 220V. Maskinen kan endast kopplas in på 1-fas uttag.
5. Använd inte maskinen i närheten av brandfarlig, lättantändlig vätska/gas eller liknande, som kan förorsaka explosion eller skada på maskin med utrustning.

INNAN VARJE ANVÄNDNING!

1. Maskin, förlängningssladd och stickkontakt måste kontrolleras. Vid en skada på förlängningskabeln måste stickkontakten genast kopplas ur från uttaget. En skadad förlängningskabel får inte användas. Skadade delar får endast repareras av fackman.
2. Håll andra personer, speciellt barn, på behörigt avständ från arbetsområdet. Minst 10 m.
3. Inspektera arbetsområdet innan du sätter igång maskinen. Plocka bort allt skräp som ärvasst/hårt/skarpt. T.ex. stenar, glass, rep, wire etc.
4. Undvik oavsiktlig start! Var säker på att strömbrytaren på maskinen är frånslagen innan stickkontakten sätts i.
5. Montera alltid på munstycket (3) innan maskinen sätts igång.

FÖRHÅLLNINGSREGLER.

1. Ha oömma kläder på dig. Använd inte maskinen om du är barbent eller går i sandaler. Använd stadiga skor (som är halkfria), hörselskydd, handskar och långbyxor.
2. Använd alltid skyddsglasögon! Använd skyddsglasögonen för att förhindra att det blåser in skräp i ögonen på dig.
3. Ha inte på dig lössittande kläder eller smycken. De

kan fastna i utstickande delar. Var också uppmärksam på att långt här kan sugas in i luftintaget. Använd hårnät om du har långt här.

1. Rikta inte maskinen mot människor/djur eller fönster.
2. Maskinen är konstruerad för att suga upp torrt material. Så som löv, gräs, små kvistar/strå och pappersbitar. Prova inte att suga upp vått skräp eller löv, det kan orsaka skada på utrustningen och orsaka en elektrisk stöt. För att undvika skador på fläkten, sug inte upp metall eller glasbitar etc.
3. Ta ut stickkontakten ur uttaget innan du tar av munstycket. Detta för att undvika oavsiktlig kontakt med den roterande fläkten.
4. Använd inte maskinen i sådana arbetssituationer där halkrisk föreligger. T.ex. på smala stigar, tak, stegar etc. Använd stadiga skor och se till så att du har god balans.
5. Undvik situationer som kan antända maskinen. Använd den inte vid öppen eld, sug inte upp aska från eldstäder, cigaretter etc. utan att det är heltsläckt.
6. Se till så att inte händer, fingrar etc. kommer i närheten av munstycket.

HUVUD-SÄKERHETSREGLER.

1. Ta ur stickkontakten ur uttaget när maskinen inte används och innan arbete skall utföras på maskinen.
2. Se till så att maskinen är oskadad, om inte, vänd Er till en auktoriserad serviceverkstad eller annan kvalificerad verkstad för att utföra reparationer på maskinen.
3. Använd endast originaldelar godkända av fabrikanten. Användning av andra icke originaldelar, kan medföra skador på maskinen eller användaren. Ev.garantier och ersättningsansvar från producenten/leverantören bortfaller om så sker.
4. Låt inte barn komma i kontakt med maskinen eller förlängningskabeln. Barn under 16 år skall hållas under uppsikt om de befinner sig i närheten av arbetsområdet.
5. Förvara maskinen inomhus, på ett tryggt och säkert sätt, när den inte används. Den skall förvaras på ett torrt ställe, gärna högt och inlåst, utom barns räckvidd.
6. Överbelasta inte maskinen. Maskinen arbetar bättre och säkrare inom det angivna effektområdet.

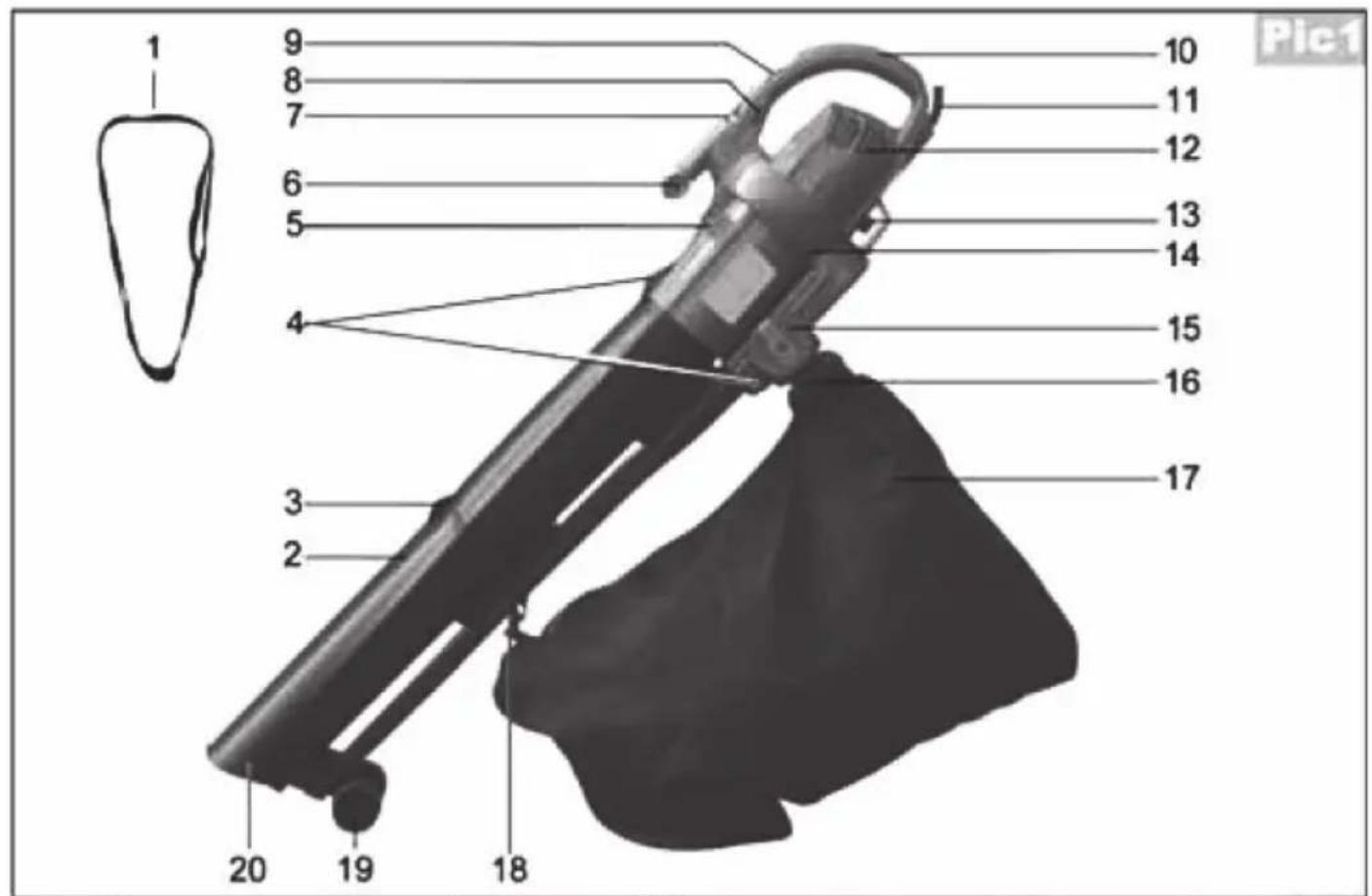

1. Bärsele
2. 2-delars blås -/sugmunstycke
3. Små fästskruvar
4. Store fästskruvar
5. Motorenhet
6. Handtag
7. Fästkrok för bärrem
8. Hastighetsregulering
9. Av -/på brytare
10. Huvudhandtag
11. Strömkabel
12. Ventilationsöppning
13. Kabelhållare
14. fläktenhet
15. Omställare från blås til sugfunktion
16. Ram til uppsamlingspåse
17. Uppsamlingspåse
18. Fäste til uppsamlingspåse
19. Hjul
20. Blås -/sugöppning

BRUKSANVISNING

(Endast avsedd för de uppgifter som är listat här under) Rengöring av trädgårdar, grönområden, altaner, garage, trottoarer/gator o dyl.

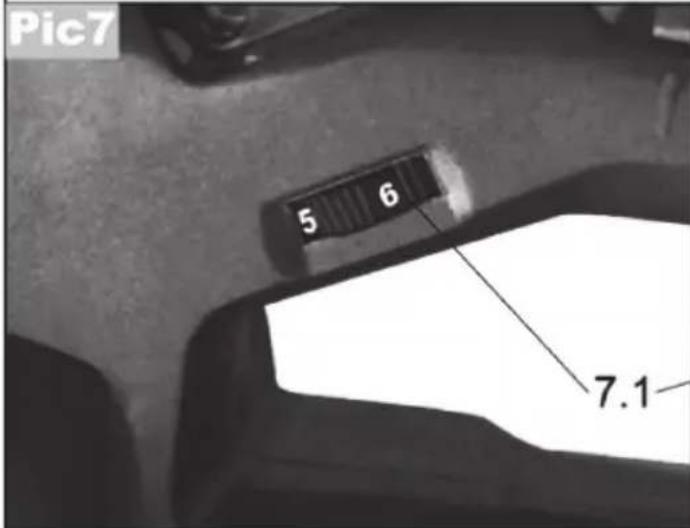

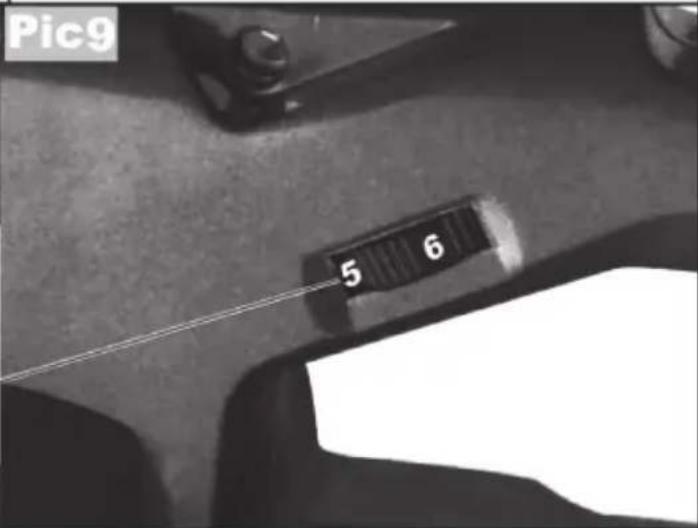

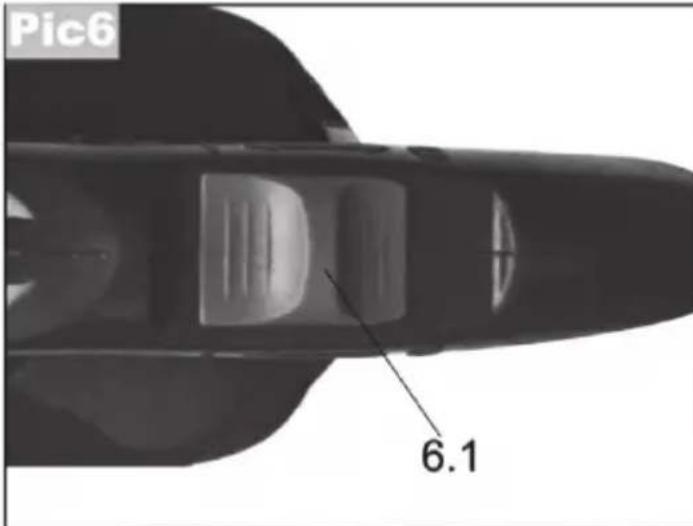

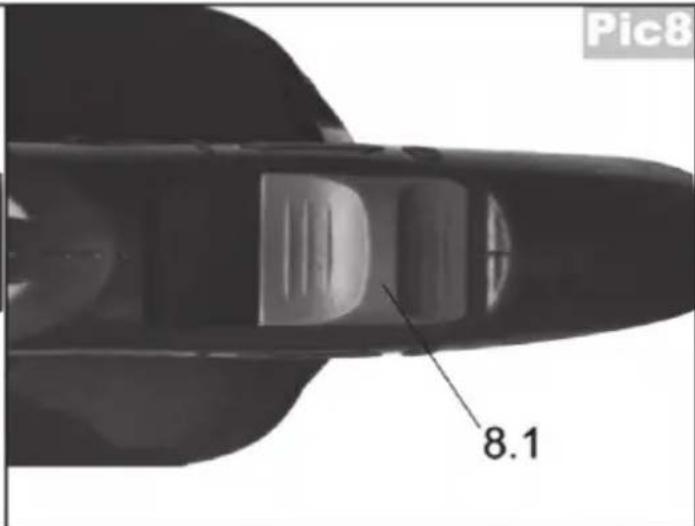

Brytare (Pic. 6-9)

Denna maskin är utrustad med en av/på-brytare. För att sätta igång maskinen, tryck brytaren uppåt. (6.1) Och för att slå av maskinen, tryck brytaren neråt. (8.1) Justera hastighet med hjulet (7.1)

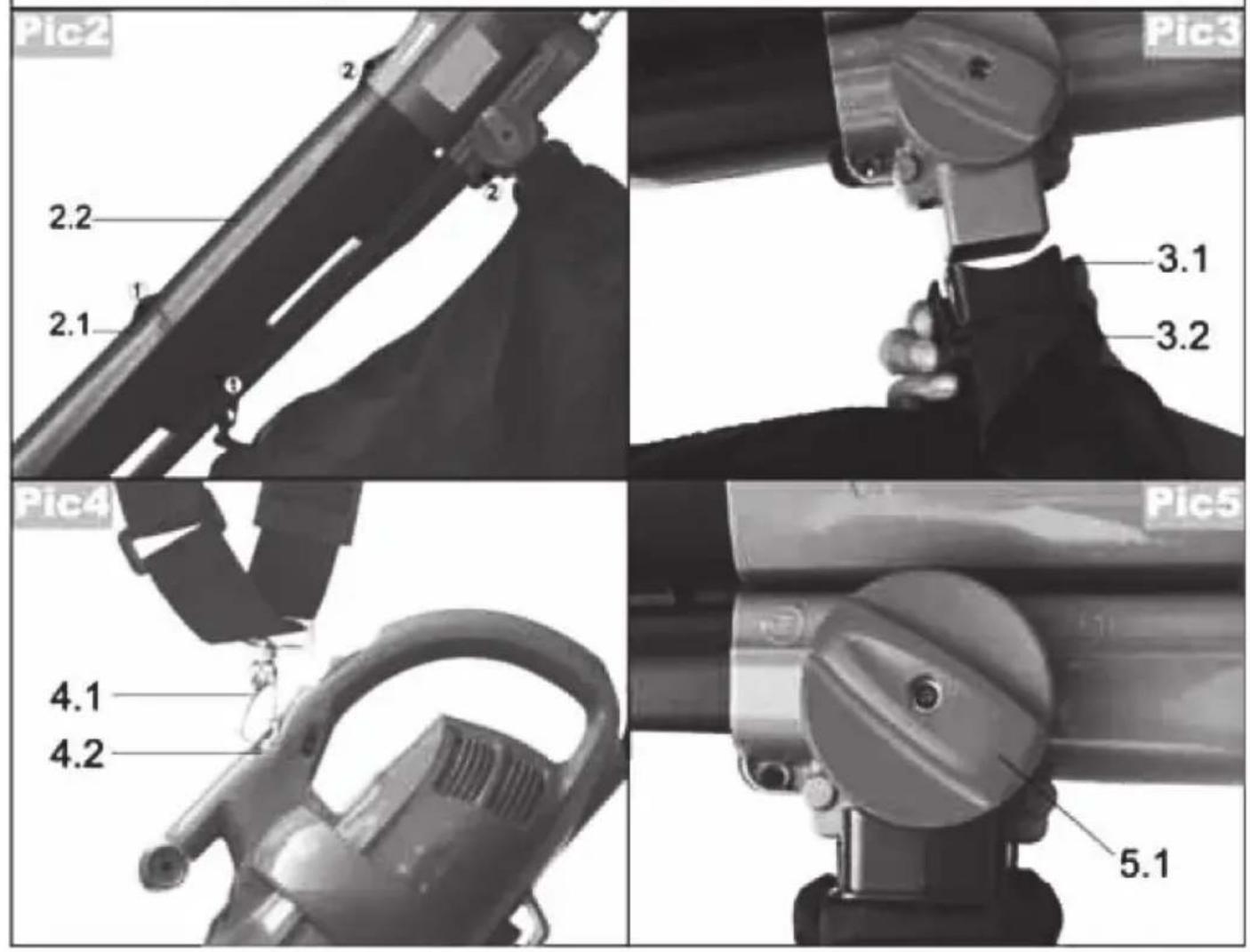

Montering av munstycke (Pic. 2)

Montera samman det innersta munstycket (2.2) mot motor -/fläkthuset. Se till att det sitter ordentligt, och skruva fast det med medföljande skruvar. Montera sedan blås -/ sugmunstycket med hjul (2.1) på det innersta munstycket. Använd de medföljande skruvarna.

Varning! Sätt inte i stickkontakten innan munstycket är på plats.

Montering avuppsamlaren

Sätt uppsamlingspåsen på utloppet på motorhuset. Fäst sedan uppsamlingspåsen på munstycket med hjälp av krokfästet. Använd inte maskinen i sugläget utan att uppsamlaren är påmonterad.

Förlägningskabeln

Se till så att förlängningskabeln är oskadad!

1. Använd endast en godkänd förlängningskabel med de rätta dimensionerna
   (Se: Elektriska säkerhetsregler avsnitt 3)
2. Fäst förlängningskabeln till kabelholdaren (13)

TÄCK ALDRIG FÖR LUFTKANALERNA (12). DET SKALL ALLTID VARA FRIA LUFTVÄGAR SÅ MOTORN KAN KYLAS

UTSÄTT ALDRIG MASKINEN FÖR REGN. DEN FÅR EJ ANVÄNDAS PÅ FUKTIGA/VÅTA OMRÅDEN.

VÄGLEDNING VID ANVÄNDNING AV LÖVBLÅSAREN.

Ut-/in blåsning

Sätt brytaren (15) till utblåsning. När brytaren står till höger, sugs löv etc. in i munstycket och vidare in i uppsamlaren, och när brytaren står til vänster, blåser luftströmmen ut ur munstycket. (Fig. 5)

Blåsare (Fig. 7, 8, 9)

Håll maskinen som visas på fig. Sväng maskinen från sida till sida med munstycket någon centimeter över marknivån. Använd långsamma rörelser.

1. Använd blåsaren runt träd och buskar. Även i rabatter och andra svåråtkomliga ställen. (Fig. 7)
2. Använd blåsaren runt byggnader och till annan normal rengöring.
3. Använd blåsaren för väggar och under takutsprång.

Sugning (Fig. 10, 11)

Håll maskinen som visas på fig. 10 och för den sakta över lätt avfall. Avfallet sugs in i uppsamlaren. Löv och mindre skräp kommer att finfördelas i motorhuset, detta gör att uppsamlaren rymmer mycket avfall. När uppsamlaren blir full, avtar luftströmmen betydligt. Slå av strömbrytaren och dra ur stickproppen innan du lossar uppsamlaren och tömmer den.

WARNING!

Om fläkten i motorhuset blir blockerad av skräp (plats-påsar, tygstycken etc.), slå av strömmen, dra ur stick-proppen, ta av munstycket, avlägsna sedan det som hindrar i fläkten.

VIKTIGT!

Efter användning, kontrollera så att inga skador uppstått på maskinen och att den är klar för användning igen. Det rekommenderas att Du tar maskinen till en serviceverkstad för rengöring och kontroll minst en gång om året.

GÖR INTE NÅGRA JUSTERINGAR MEDAN MOTORN ÄR IGÅNG!

RENGÖRING AV LÖVBLÅSAREN.

1. Använd en liten borste för att hålla luftintagen fria från skräp.
2. Använd inte några skarpa/hårda verktyg mot plasthuset eller handtaget. Torka av ev. fukt med en torr trasa.

RENGÖRING AV UPPSAMLAREN.

1. Töm uppsamlaren efter varje användning. Då gror inget fast i den. Fastgrott avfall förhindrar en god luftgenomströmning i uppsamlaren.
2. Rengör uppsamlaren så bra som möjligt. Innan Du vränger dammpåsen ut och in, så sätt på Dig ett par skyddsglasögon.
3. Skulle uppsamlaren bli sliten eller på annat sätt gå sönder, måste denna bytas ut mot en ny.

WARNING!

Vektyget får endast repareras av en auktoriserad serviceverkstad. Denna elektriska maskin överensstämmer med gällande säkerhetsföreskrifter.

Undvik problem/risker: Överlåt alltid reparationer av elektriska maskiner/apparater till kvalificerad servicepersonal.

Förvara bruksanvisningen på ett lättillgängligt ställe. Alla som skall använda lövblåsaren kan då lätt hitta och läsa bruksanvisningen.

SVENSK

GARANTI

Lövblåsen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material-eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamations-nämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

försäkrar under eget ansvar att produktet

Produkt ...... Lövblås

Märke ...... Park & Garden

Modell typ ...... BV2503E

overensstämmer med följande norm

EN60335-1/A13:2008, IEC60335-2-100:2002

prEN16503:2006, EN62233:2008, EN55014-1:2006

EN55014-2/A1:2001, EN61000-3-2:2006

EN61000-3-3/A2:2005

enl. bestämmelser och riktlinjerna i direktiv

2006/95/EC, 2004/108/EC, 98/67/EC, 2002/95/EC

2002/96/EEC

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna lövblåsen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and

Electronic Equipment) direktiv, gällande från augusti 2005.

Trondheim, 2010-03-01

Andunmiquor

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om lövblåsen skulle ändras väsentligt.

2010 © Gisle Krigsvoll AB

Art no 540300
