BRUKSANVISNING 33006 Mitsutomo

Tryk aldrig på spindellåsen, mens skiven roterer

För att du ska få så stor glädje som möjligt av din nya vinkelslip rekommenderar v att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen itall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning/frekvens: 230 V \~ 50 Hz

Effekt: 2 000 W

Varvtal: 6 500 o/min

Skivdiameter: 230 mm

Med softstart och vridbart handtag

Inklusive sidohandtag med 3 positioner

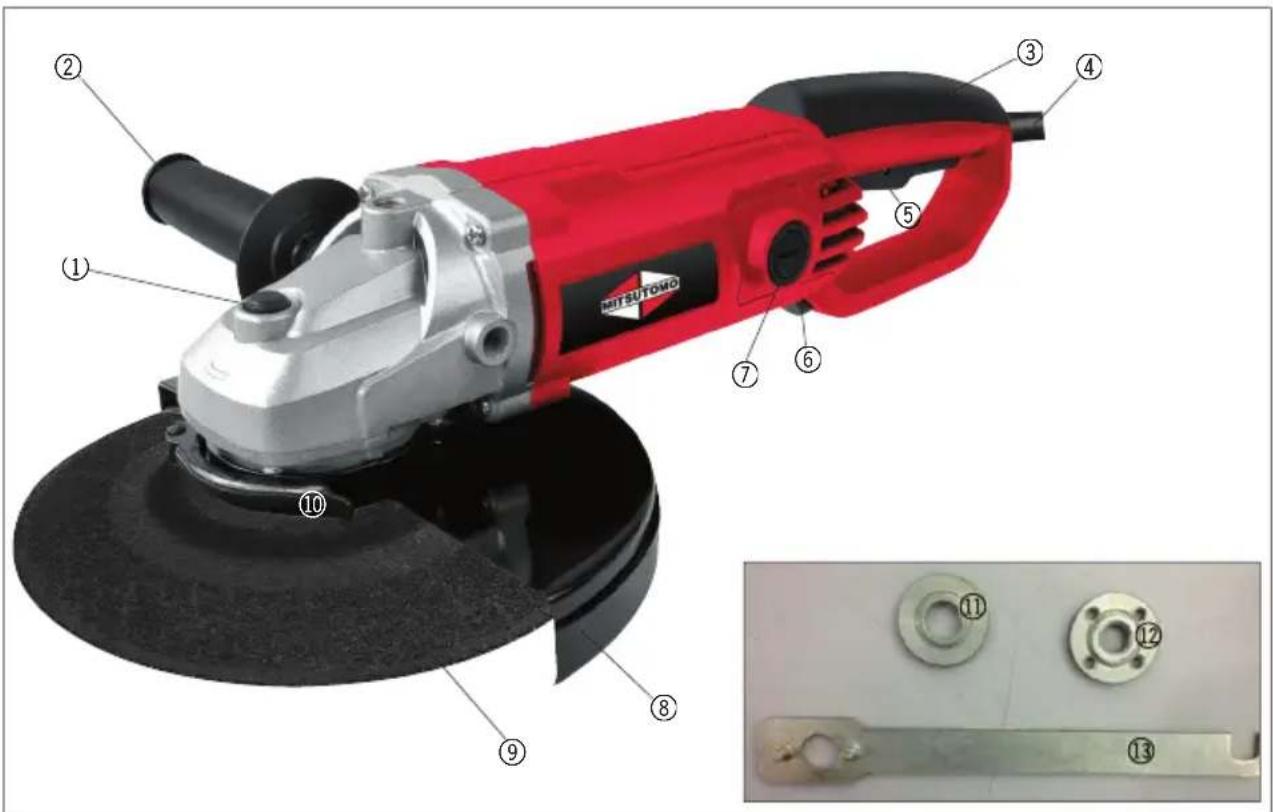

Vinkelslipens delar

1. Spindellås
2. Sidohandtag
3. Vridbart handtag
4. Sladd och stickkontakt
5. Strömbrytare med säkerhetsknapp
6. Utlösningsknapp
7. Kolborsthållare
8. Skyddskåpa
9. Skiva
10. Klämma
11. Innerfl än
12. Ytterfl äns
13. Skruvnyckel

Säkerhetsföreskrifter

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Spänn alltid fast arbetsmaterialet med skruvtvingar eller liknande. Håll aldrig fast arbetsmaterialet med handen.

Använd alltid rätt typ av slip- eller skärskiva till det jobb du ska utföra.

Använd aldrig en skiva vars maximala hastighet är lägre än verktygets maximala varvtal.

Använd aldrig för stora skivor

Använd aldrig skadade eller slitna skivor eller skivor som inte problemfritt kan monteras på vinkelslipens spindel. Använd aldrig en adapterring eller liknande för att montera skivor med för stora hål

Skivan får inte komma i kontakt med arbetsmaterialet eller andra föremål när du startar vinkelslipen.

För aldrig handen eller fi ngrarna i närheter av skivan när vinkelslipen är igång

Håll sladden borta från arbetsområdet.

Häll handtaget och själva vinkelslipen fria från olja, fett, vatten eller andra former av vätska.

Tryck aldrig på spindellåset när skivan roterar

Lägg inte ifrån dig vinkelslipen förrän skivan har stannat helt.

Rör inte vid det bearbetade arbetsmaterialet eller vid metallspan precis efter slipning, eftersom de kan vara mycket varma.

Använd inte vinkelslipen för att bearbeta arbetsmaterial av magnesium.

Förberedelser

Montera sidohandtaget (2) i gängan på vänster eller höger sida av vinkelslipen, beroende på om vinkelslipen ska användas av en vänster- eller högerhänt person.

Om vinkelslipen ska användas för skärning ska du montera sidohandtaget i gångan på toppen av växelhuset

Kontrollera att sidohandtaget sitter fast ordentligt

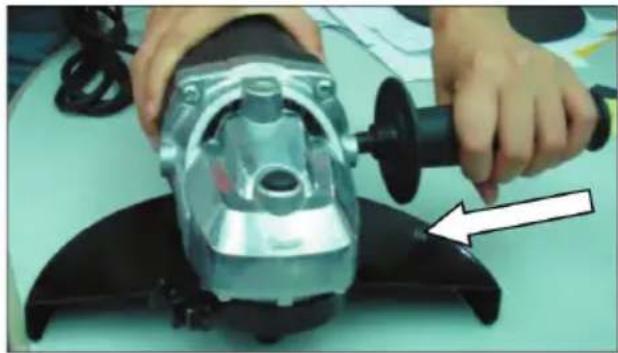

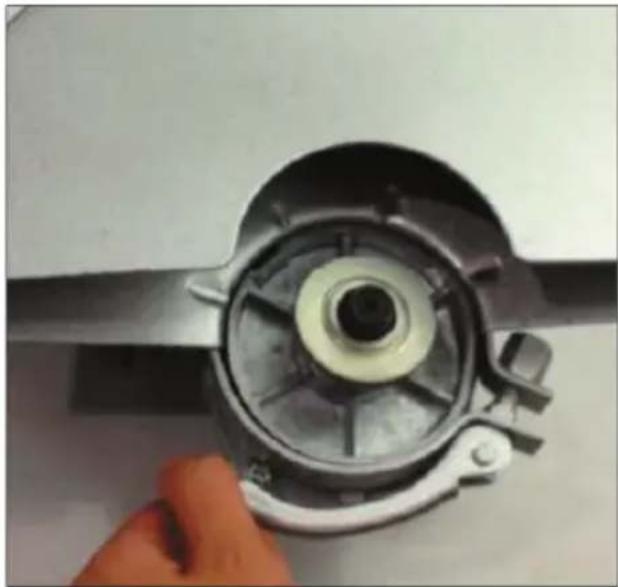

Lossa klämman (10) och placera skyddskåpan (8) runt spindelhuset. Vric käpan till önskat läge. Kåpan ska ställas in så att den skyddar användaren om skivan skulle gå sönder under användningen och delar av den slungas ut.

Dra åt klämman igen.

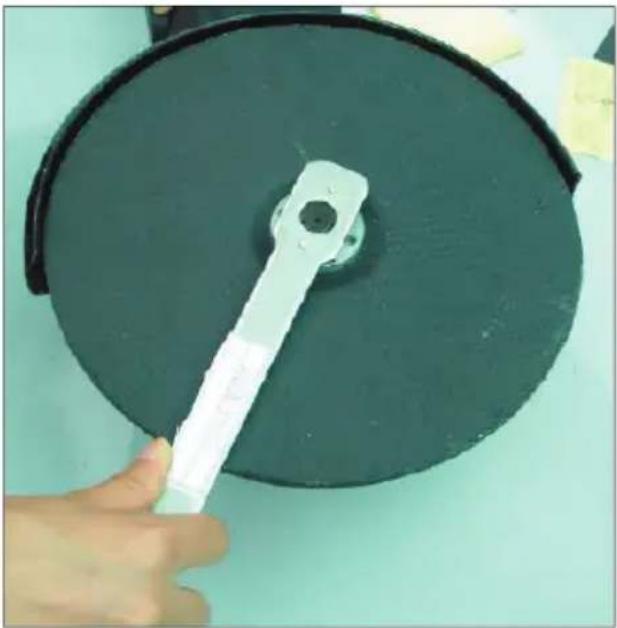

Observera! Ytterfl änsen ska vändas på olika sätt beroende på om du monterar en slipskiva eller en skärskiva – se fi guren

Tryck in spindellåset (1) för att läsa spindeln. Vrid spindeln tills den läses fast.

Demontera ytterfl änsen (12) med den medföljande skruvnyckeln (13).

Kontrollera att innerfl änsen (11) är ren och sitter korrekt.

Sätt önskad skiva på spindeln och montera ytterfl änsen (12) igen.

Släpp spindellåsen för att frigöra spindeln. Kontrollera att skivan kan rotera fritt.

Starta vinkelslipen med strömbrytaren, och låt den gå obelastad i 30 sekunder för att kontrollera att den fungerar korrekt och att det inte uppstår onormala vibrationer.

Stoppa vinkelslipen direkt om den vibrerar kraftigt, och undersök orsaken till problemet.

Användning

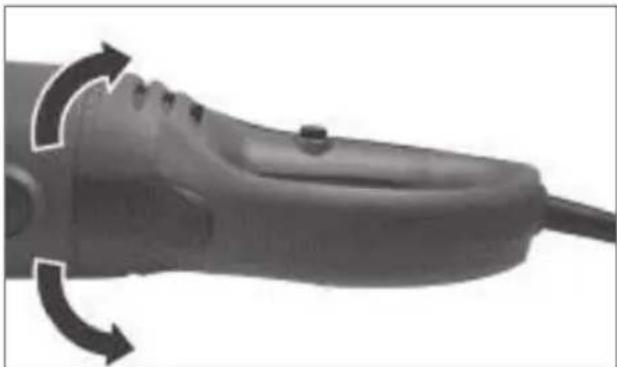

Håll utlösningsknappen (6) intryckt och vrid handtaget (3) åt vänster eller höger till önskat läge.

Släpp utlösningsknappen och vrid handtaget så att det går i ingrepp med ett klick.

Ta tag i handtaget (3) och sidohandtaget (2).

Starta vinkelslipen med säkerhetsknappen och strömbrytaren (5).

Vinkelslipen har softstart för att undvika att den rycker till vid start på grund av momentet. Låt skivan uppnå fullt varvtal.

Släpp strömbrytaren för att stänga av vinkelslipen.

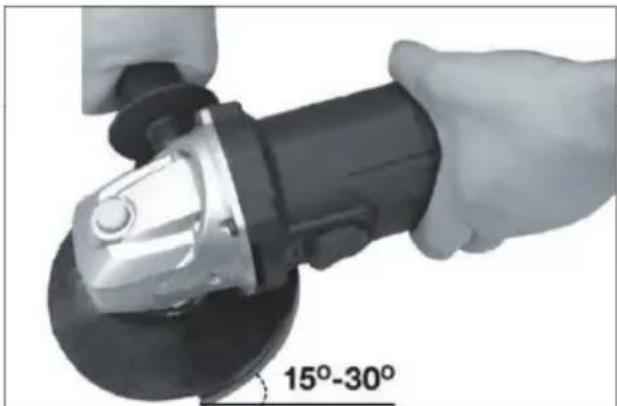

Sätt skivan mot arbetsämnet. Bästa eff ekt uppnås när skivan är i en vinkel på 15–30° i förhållande till ämnet.

Rör vinkelslipen med lugna rörelser. Ge /inkelslipen tid att arbeta. Det är sällan nödvändigt att pressa skivan mot den yta som slipas.

Vid lodrät skärning ska vinkelslipen hållas så att motordelens vinkel är mellan 30° och 45° förhållande till arbetsmaterialet.

3lockera inte ventilationsöppningarna ned handen, eftersom maskinen då kan bli verhettad.

Jnder användningen kan det då och då jppstå gnistor i motorrummet. Detta är helt normalt och beror inte på något fel.

stäng av vinkelslipen efter användningen.

Rengöring och underhåll

Rengör vinkelslipen genom att torka de yttre delarna med en torr trasa. Spån och damm kan med fördel blåsas bort med tryckluft. Använd inte vatten för rengöring av vinkelslipen. Se till att ventilationsöppningarna är fria från damm och smuts.

Använd inte frätande eller slipande rengöringsmedel, eftersom sådana kan skada plastdelarna på vinkelslipen.

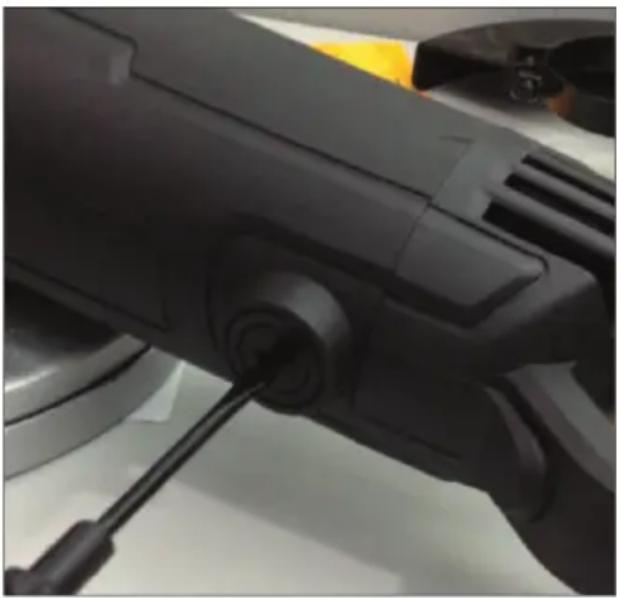

Kontrollera regelbundet kolborstarna genom att öppna skyddet till kolborsthållaren (7) med hjälp av en skruvmejsel.

Byt ut kolborstarna om de är nedslitna.

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)
  • Tel.: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]
