BRUKSANVISNING 33015 Mitsutomo

För att du ska få så stor glädje som möjligt av din nya sticksåg rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen itall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning/frekvens: 230 V \~ 50 Hz

Effekt: 650 W

Varvtal:

Sågdjup: Max. 65 mm

Slaglängd: 20 mm

Med 4 pendelinställingar och justerbar sula

Inklusive insexnyckel och 1 st. sågblad till trä

Sticksågens delar

1. Låsknapp för konstant drift

2. Strömbrytare

3. Hastighetsväljare

4. Kutterskydd

5. Hållare till parallellanslag

6. Sågklinga

7. Parallellanhåll

8. Vred för ändring av pendelrörelse

9. Sula

10. Dammsugarkoppling och -adapter

11. Sexkantnyckel

12. Sågbladshållare

13. Skruvar på sågbladsfästet

14. Stödhjul för sågbladet

15. Hjulstöd

Särskilda säkerhetsföreskrifter

Använd inte sticksågen för sågning i rör och ledningar

Använd inte spruckna, slöa eller skadade sågblad

Starta inte sticksågen om det inte sitter ett sågblad i den.

Kontrollera att det inte fi nns några hinder underlaget under arbetsmaterialet

Såga inte i arbetsmaterial som är tjockare än sågbladets maximala sågdjup, eller om det inte finns tillräckligt mycket utrymme fö sågbladet under arbetsmaterialet.

Sågens metalldelar kan bli strömförande om du råkar såga i en ledning. Håll därför bara sågen i det isolerade handtaget.

Kontrollera att ventilationsöppningarna på motorn inte är tilltäpptta.

Om det uppstår mycket damm, eller om man sågar i hälsofarliga material, ska skyddsmask användas.

Ta aldrig bort damm, sågspån, hinder eller annat från arbetsområdet, medan sågbladet fortfarande rör sig.

Stoppa aldrig sågbladet genom att pressa ned något mot sågen eller genom att trycka på sidan av sågklingan

Lyft aldrig sticksågen från arbetsmaterialel medan sågbladet fortfarande rör sig.

Lägg aldrig sågen på ett bord eller en arbetsbänk om den inte har stannat helt. Sågklingan fortsätter köra ett kort ögonblick efter att maskinen har stängts av.

Rör inte vid sågbladet eller eventuella metallspån precis efter sågning, eftersom de kan vara mycket varma.

Byte av sågklinga

Koppla bort sågen från vägguttaget.

Ställ in vredet för inställning av pendelrörelsen (8) till läge III

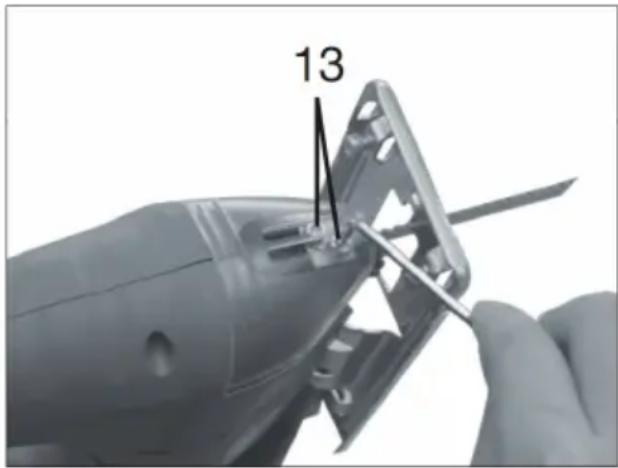

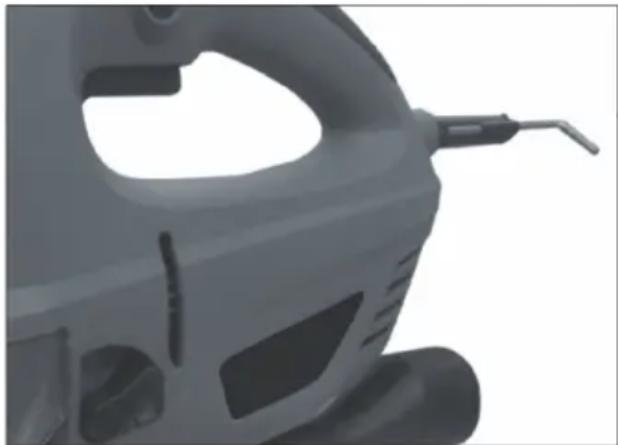

Lyft sågbladsskyddet (4) och lossa skruvarna (13) som håller fast sågbladet (6) med hjälp av sexkantsnyckeln (11).

Ta ut sågbladet från hållaren (12), säti i ett nytt sågblad och dra åt skruvarna.

Sågbladets tänder ska vara vända uppåt och sågbladets baksida ska ligga i spåren på hjulet (14) på viparmen bakom hållaren

Sänk sågbladsskyddet.

Dra i sågbladet för att kontrollera att det är låst och sitter korrekt

Anslut sågen till ett eluttag.

När sexkantsnyckeln inte används bör den förvaras i hållaren på sågen, så att den alltid fi nns till hands

Inställning av sulan

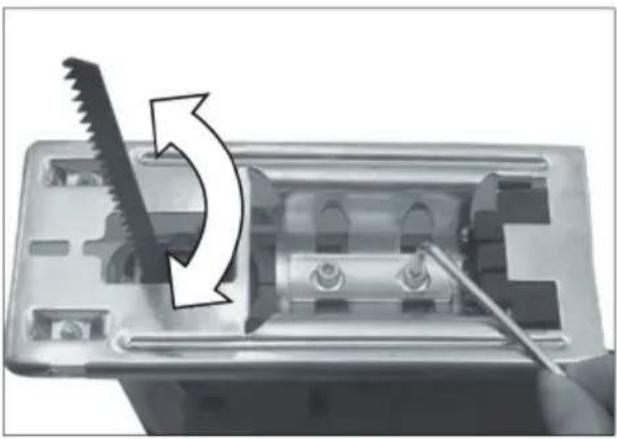

Sulan (9) kan vikas upp till 45° åt höger eller vänster i förhållande till sågriktningen för att möjliggöra vinkelsågning. Lossa de två sexkantskruvarna under sulan, ställ in sulan i önskad vinkel och dra åt skruvarna igen.

Den inställda vinkeln kan avläsas i svängen på sulans ovansida.

Montering av parallellanhåll

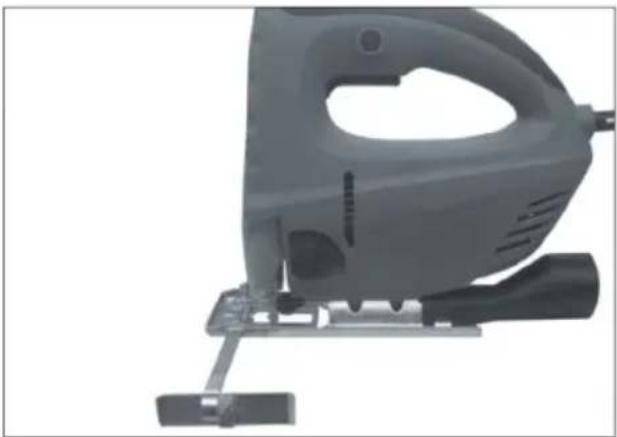

Montera ev. parallellanhållet (7) i hållarna (5) på sulan, och spänn fast det på önskat avständ från sulan genom att dra åt de två lässkruvarna.

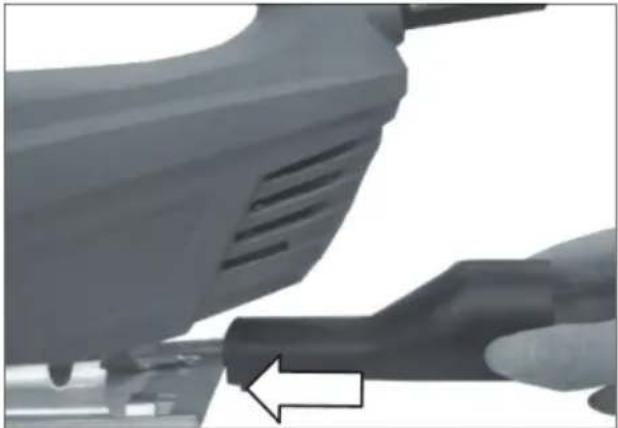

Anslut om möjligt en utsugningsanordning till dammsugarmunstycket (10) med hjälp av det medföljande adapterstycket.

Start, stopp och hastighetsreglering

Ställ in sågens maxhastighet genom att vrida hastighetsväljaren (3) till önskat läge. Hastigheten kan även justeras samtidigt som sticksågen används.

Kontrollera att sågbladsskyddet är nedsänkt.

Starta sågen genom att trycka in strömbrytaren (2).

Sågklingan kör upp och ned.

Hastigheten hålls konstant genom att läsknappen (1) trycks in. Låsknappen frigörs när man trycker in strömbrytaren helt.

Sågen stannar när du släpper strömbrytaren.

Inställning av pendelrörelse

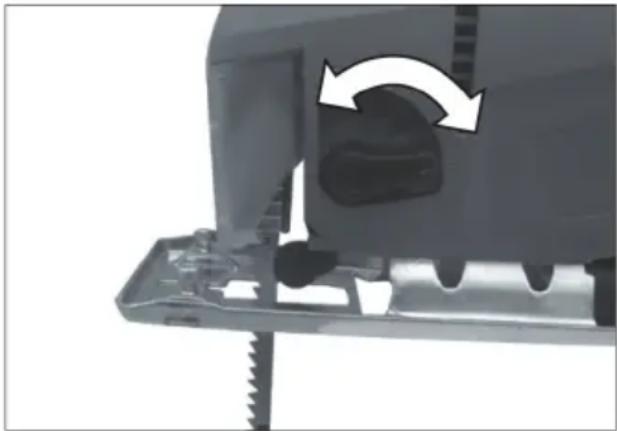

Sågbladets pendelrörelse kan ställas in i 4 lägen med hjälp av vredet för inställning av pendelrörelsen (8). Pendelrörelsen anpassar snitthastighet och snittkvalitet efter det material som ska bearbetas.

• Använd en liten pendelrörelse eller stäng av pendelrörelsen om snittkanten ska vara mycket fi n
• Stäng av pendelrörelsen vid arbete med tunna material, som t.ex. skivor.
• Använd en liten pendelrörelse vid arbete i hårda material, t.ex. stål.
• Använd maximal pendelrörelse vid arbete i mjuka material och vid sågning i fi berriktningen

Generellt om sågning

Använd alltid ett sågblad som är avsett för uppgiften och arbetsmaterialet.

Håll sågen i ett fast grepp om handtaget framför dig.

Se till att sågbladet inte vidrör något när sägen startas och att sladden inte är i vägen.

Se till att arbetsmaterialet är ordentligt fastspänt och att såglinjen är tydligt markerad.

Starta sågen. Placera sulan mot arbetsmaterialet och låt sågklingan träff a såglinjen.

Såga, men tryck inte hårdare än att sågbladet hela tiden kan följa med. Undvik att trycka sågbladet i sidled.

Särskilt om sticksågning

Placera sulans framkant mot arbetsmaterialet, så att sågen står lodrätt i förhållande till såglinjen utan att vidröra den.

Starta sägen och vinkla den längsamt nedät så att den stöder mot sulan tills sågbladet vidrör arbetsmaterialet vid såglinjen.

Låt sågbladet arbeta sig genom arbetsmaterialet och fortsätt vinkla sägen så att sulan ligger an mot arbetsmaterialet och sågbladet står vinkelrätt ned genom det. Borra eventuellt ett hål med passande diameter och använd det som startpunkt för sägningen.

Sågning i trä

Kontrollera att arbetsmaterialet inte innehåller spikar eller andra metallföremål.

Sågning i metall

Vi rekommenderar att du smörjer arbetsmaterialet och sågbladet med skärolja för att skydda verktyget och undvika överhettning. Stötta arbetsmaterialet med träklossar på bägge sidor.

Sågning i plast

Såga aldrig med maximal hastighet.

Gör en provsågning för att kontrollera att materialet håller för den värme som utvecklas.

Sågning i murverk

Vid sågning i vissa material kan hälsoskadligt damm uppstå. Använd andningsskydd.

Underhåll

Kontrollera regelbundet alla skruvar på sågen, speciellt de skruvar som håller fast sågbladet, och dra åt dem vid behov.

Kontrollera regelbundet att kolborstarna är i gott skick. Byt kolborstarna om de är nerslitna.

Rengöring

Torka av sågen med en väl urvriden trasa efter användning och håll alltid sågens yta och ventilationsöppningar tria från smuts. Sulan ska hållas fri från smuts, eftersom sågningen annars inte blir exakt.

Använd inte frätande eller slipande rengöringsmedel, vilket kan skada sågens plastdelar.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)
  • Tel.: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]

Överensstämmelseförklaring

Vi förklarar härmed, att

STICKSÅG

33015 (EX65JS1)

230 V - 650 W

är framställd i överensstämmelse med följande standarder eller normativa dokument:

EN55014-1:2006/A1:2009/A2:2011

EN55014-2:1997/A1:2001/A2:2008

EN61000-3-2:2006/A1:2009/A2:2009

EN61000-3-3:2013

FN60745-1:2006

EN60745-2-11:2013+A1

enligt bestämmelserna i direktiven

2006/42/EG Maskindirektivet

2004/108/EG EMC-direktivet
