BRUGSANVISNING 33015 Mitsutomo

For at du kan få mest mulig glæde af dir nye stiksav, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager stiksaver i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genoptriske din viden om stiksavens funktioner

Tekniske data

Spænding/frekvens: 230 V \~ 50 Hz

Effekt: 650 W

Hastighed: 0-3.000 slag/min

Skæredybde: Maks. 65 mm

Slaglængde: 20 mm

Med 4 pendulindstillinger og justerbar sål Inklusive sekskantnøgle og 1 stk. savklinge til træ

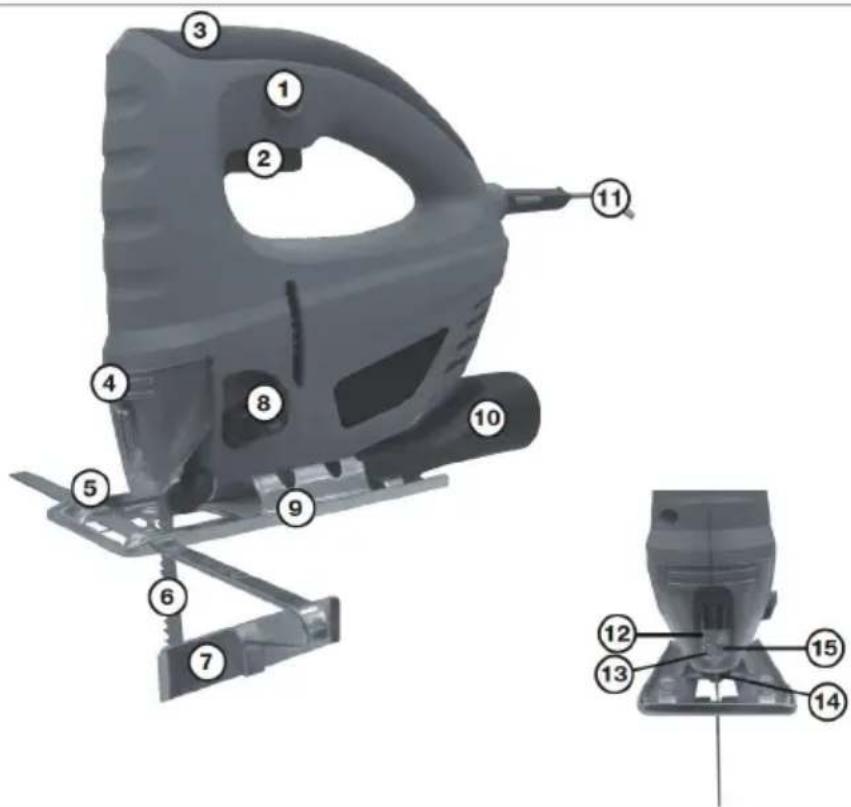

Stiksavens dele

1. Låseknap til konstant drift

2. Tænd/sluk-knap

3. Hastighedsvælger

4. Klingeafskærmning

5. Holder til parallelstyr

6. Savklinge

7. Parallelstyr

8. Pendulreguleringsgreb

9. Sål

10. Støvudsugningsstuds og -adapter

11. Sekskantnøgle

12. Savklingeholder

13. Skruer på savklingeholder

14. Savklingehjul

15. Hjulstøtte

Særlige sikkerhedsforskrifter

Brug ikke stiksaven til savning i rør og ledninger

Brug ikke revnede, sløve eller beskadigede savklinger.

Start ikke stiksaven, hvis der ikke er monteret en savklinge

Kontrollér, at der ikke er forhindringer underlaget under arbejdsemnet.

Sav ikke i arbejdsemner, der er tykkere end savklingens maksimale skæredybde, eller hvor der ikke er tilstrækkeligt frirum til savklingen under arbejdsemnet.

Savens metaldele kan blive strømførende, hvis du kommer til at save ind i en ledning Hold derfor kun saven i det isolerede håndtag

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet

Hvis der udvikles meget støv under savningen, eller hvis der saves i sundhedsskadelige materialer, skal der anvendes åndedrætsværn.

Fjern aldrig støv, savsmuld, forhindringer eller andet fra arbejdsområdet, mens savklingen stadig kører

Stands aldrig savklingen ved at presse saven eller ved at udøve tryk på siden af savklingen.

Fjern ikke stiksaven fra arbejdsemnet, mens klingen stadig kører

Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset helt. Savklingen fortsætter med at køre et kort øjeblik, efter at maskinen er slukket.

Rør ikke ved savklingen eller eventuelle metalspåner lige efter savning, da de kan være meget varme.

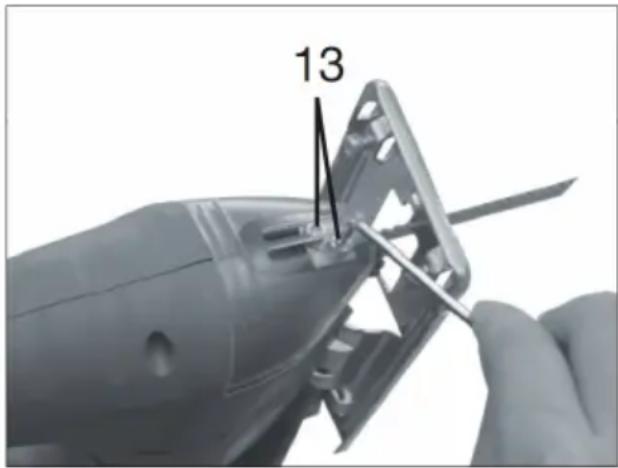

Udskiftning af savklinge

Løft klingeafskærmningen (4), og løsn skruerne (13), der holder savklingen (6) fast, ved hjælp af sekskantnøglen (11).

Tag savklingen ud af savklingeholderen (12), isæt en ny savklinge, og stram skruerne.

Klingens tænder skal vende opad, og klingens bagside skal være i furen på hjulet (14) på vippearmen bag savklingeholderen

Sænk klingeafskærmningen.

Træk i savklingen for at kontrollere, at den el låst fast og sidder korrekt.

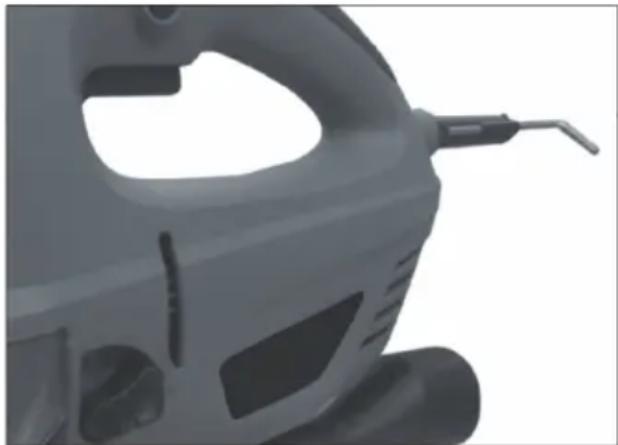

Når sekskantnøglen ikke er i brug, bør den opbevares i holderen på saven, så den altid er ved hånden.

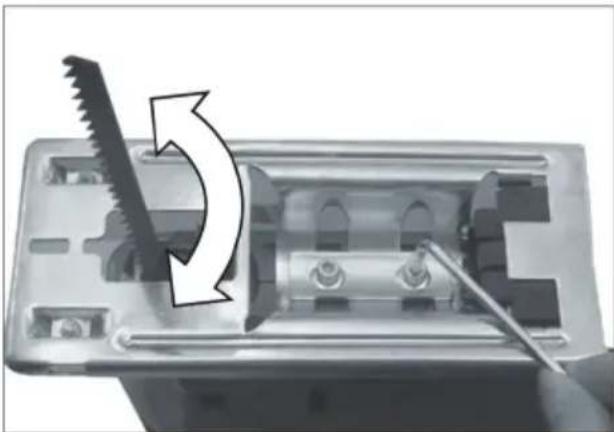

Indstilling af sålen

Sålen (9) kan vippes op til 45° til højre eller venstre i forhold til saveretningen for at muliggøre smigskæring. Løsn de to sekskantskruer under sålen, indstil sålen i den ønskede vinkel, og stram skruerne igen.

Den indstillede vinkel kan afl æses på buer på oversiden af sålen.

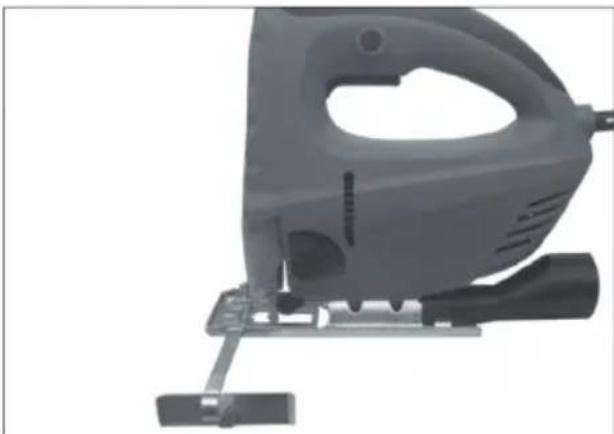

Indstilling af parallelstyr

Monter evt. parallelstyret (7) i holderne (5) på sålen, og fastspænd det i den ønskede afstand fra sålen ved at stramme de to låseskruer.

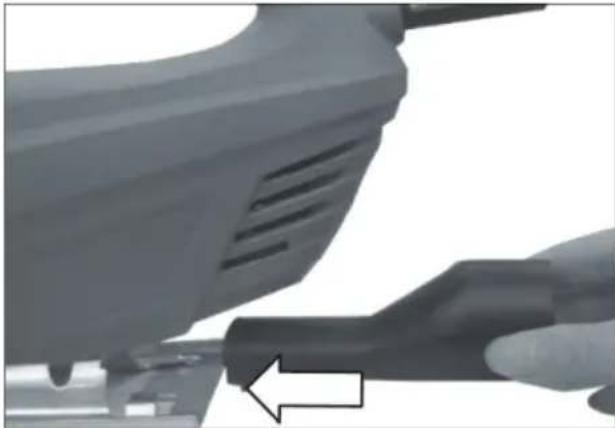

Slut om muligt en udsugningsanordning til støvudsugningsstudsen (10) ved hjælp af det medfølgende adapterstykke.

Start, stop og hastighedsregulering

Indstil savens maksimale hastighed ved at dreje hastighedsvælgeren (3) til den ønskede position. Hastigheden kan også justeres, mens stiksaven kører.

Kontrollér, at klingeafskærmningen er sænket.

Saven startes ved at trykke tænd/slukknappen (2) ind.

Savklingen kører op og ned.

Hastigheden kan holdes konstant ved at trykke låseknappen (1) ind. Låseknappen frigøres ved at trykke tænd/sluk-knappen helt ind.

Saven stoppes ved at slippe tænd/slukknappen.

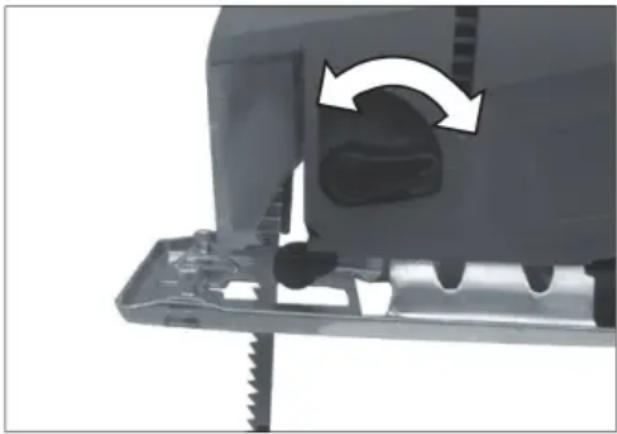

Indstilling af pendulregulering

Savklingens pendulregulering kan indstilles i 4 trin ved hjælp af pendulreguleringsgrebet (8).

Pendulreguleringen tilpasser snithastigheden og snitkvaliteten til det materiale, der skal bearbejdes

• Brug et lavt pendulreguleringstrin, eller slå pendulreguleringen fra, hvis snitkanten skal være meget fi n
• Slå pendulreguleringen fra ved arbejde i tynde materialer, t.eks. plader
• Brug et lavt pendulreguleringstrin ved arbejde i hårde materialer, f.eks. stål
• Brug maksimal pendulregulering ved arbejde i bløde materialer og ved savning i fi berretninger

Generelt om savning

Brug altid en savklinge, der er egnet til opgaven og arbejdsemnet.

Hold saven foran dig med et fast greb i håndtaget.

Sørg for, at savklingen ikke berører noget, när saven startes, og at ledningen ikke er i vejen.

Sørg for, at emnet er spændt forsvarligt fast, og at savelinjen er tydeligt markeret.

Start saven. Placèr sålen på emnet, og lad savklingen ramme savelinjen.

Sav, men pres ikke mere, end at savklingen hele tiden kan følge med. Undgå sidelæns tryk på savklingen.

Specielt om stiksavning

Placér sålens forkant på emnet, så saven står lodret, og savklingen står korrekt i forhold til savelinjen uden at røre den.

Start saven, og vip den langsomt ned, mens den støtter på sålen, indtil klingen rører emnet ved savelinjen.

Lad savklingen arbejde sig igennem emnet og fortsæt med at vippe saven, indtil sålen ligger an mod emnet, og savklingen står vinkelret ned gennem emnet. Bor eventuelt et hul med en passende diameter, og brug dette som startpunkt for savningen.

Savning i træ

Kontrollér, at emnet ikke indeholder som eller andre metalgenstande.

Savning i metal

Vi anbefaler at smøre emnet og savklingen med skæreolie for at beskytte værktøjet og undgå overophedning. Støt arbejdsemnet med træklodser på begge sider.

Savning i plast

Sav aldrig med maksimal hastighed.

Lav en prøvesavning for at kontrollere, om materialet kan holde til den udviklede varime.

Savning i murværk

Ved savning i visse materialer kan der forekomme sundhedsskadeligt støv. Brug åndedrætsværn.

Vedligehold

Kontrollér regelmæssigt alle skruer på saven, særligt de skruer, der fastholder savklingen, og efterspænd dem om nødvendigt

Kontroller regelmæssigt, at kulbørsterne ei i god stand. Hvis kulbørsterne er slidt ned, skal de udskiftes.

Rengøring

Tør saven af med en hårdt opvredet klud efter brug, og hold altid savens overfl ad og ventilationsåbninger fri for snavs. Sålen skal holdes fri for snavs, da savningen ellers bliver upræcis

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribet plastdelene på saven

Servicecenter

Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets typeskilt.

Når det gælder:

er fremstillet i overensstemmelse med følgende standarder eller normative dokumenter:

EN55014-1:2006/A1:2009/A2:2011

EN55014-2:1997/A1:2001/A2:2008

EN61000-3-2:2006/A1:2009/A2:2009

EN61000-3-3:2013

FN60745-1:2006

EN60745-2-11:2013+A'

i henhold til bestemmelserne i direktiverne

2006/42/EF Maskindirektivet

2004/108/EF EMC-direktivet

15

Stefan Schou

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Schou A/S.

Miljøoplysninger

HP Schou A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaff else af aff aldsstoff er, so kan være skadelige for miljøet.

Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaff else af elektronisk udstyr, de- ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoff er

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer

Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afl evere gammelt elektrisl og elektronisk udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at fj erne disse, fø du bortskaff er udstyret
