BRUGSANVISNING 33009 Mitsutomo

For at du kan få mest mulig glæde af din nye slagboremaskine, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager slagboremaskinen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genoptriske din viden om slagboremaskinens funktioner.

Tekniske data

Spænding/frekvens: 230 V \~ 50 Hz

Effekt: 710 W

Borepatron: 13 mm selvspændende

Hastighed: 0-3.000 o/min

Slagfrekvens: 0-4.8000 slag/min

Kapacitet, træ/beton/stål: 25/13/13 mm

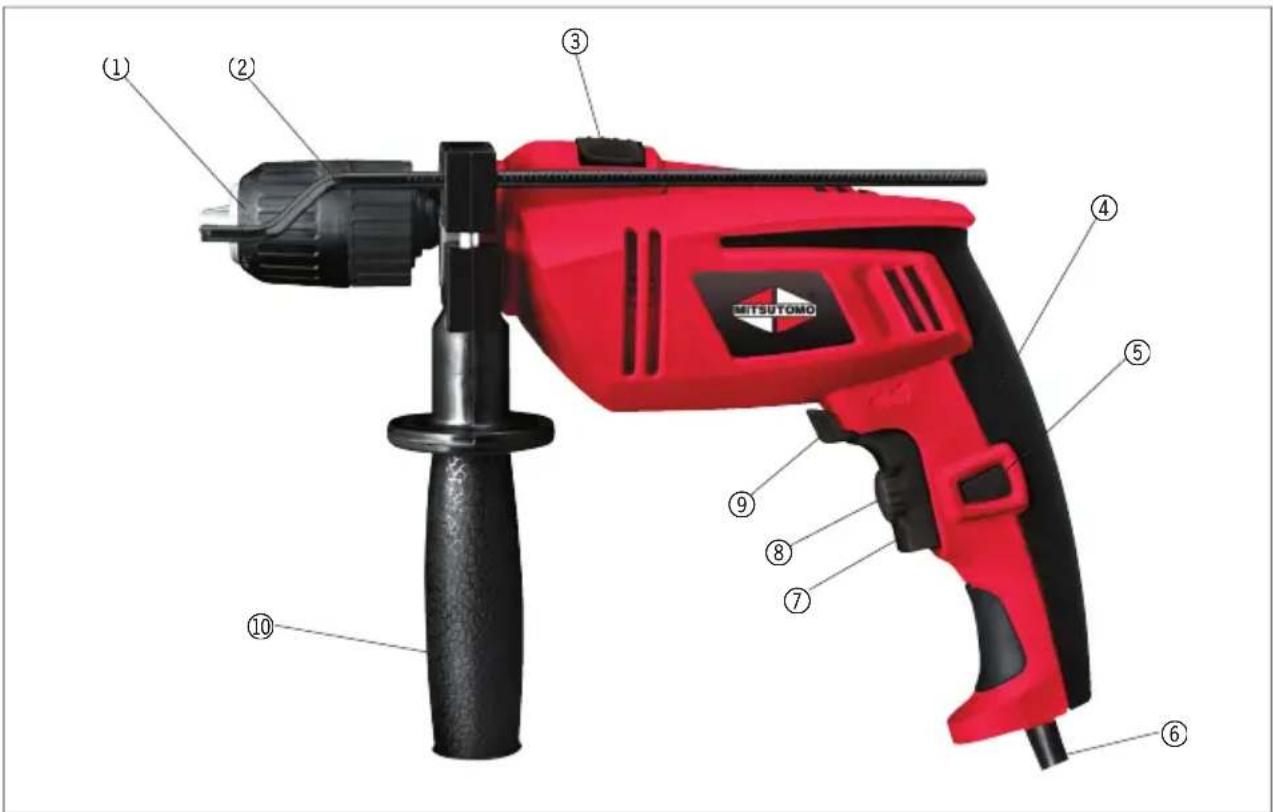

1. Selvspændende borepatron
2. Dybdeanslag
3. Omskifter, boring/slagboring
4. Håndtag
5. Låseknap
6. Ledning og stik
7. lænd/sluk-knap
8. Hastighedsjusteringsknap
9. Omskifter, højre-/venstreløb
10. Støttehåndtag

Særlige sikkerhedsforskrifter

Hvis slagboremaskinen bruges som skruemaskine, skal der bruges almindelig boring, aldrig slagboring.

Kontrollér, at ventilationsåbningerne på slagboremaskinen ikke er tilstoppet.

Brug ikke beskadigede eller sløve bor, og brug altid den korrekte type bor til den forhåndenværende opgave.

Mindre arbejdsemner skal fastgøres i en skruestik eller lignende. Hold aldrig arbejdsemner i hånden!

Kontrollér, om der er skjulte ledninger eller lignende i de emner, du skal bore i, for at undgå at ramme dem med boret.

Tag altid fat om begge håndtag ved brug af slagboremaskinen. Hold altid slagboremaskinen i de isolerede håndtag for at undgå et eventuelt elektrisk stød fra skjulte ledninger

Læg et stykke aff aldstræ under arbejdsemnet, när det er muligt. Pas på, at boret ikke beskadiger genstande under eller bag arbejdsemnet, t.eks. ved boring i vægge.

Boret må ikke berøre noget, når du starter slagboremaskinen.

Slip omgående tænd/sluk-knappen, hvis boret sidder fast i arbejdsemnet. Skift omløbsretning, og skru boret løs.

Slagboremaskinen skal være standset helt, inden du skifter mellem boring og slagboring, skifter omløbsretning eller ændrer borehastigheden.

Læg aldrig slagboremaskinen fra dig, hvis boret stadig roterer (hvis läseknappen f.eks. er trykket ind). Vent, til boret er standset helt, med at lægge slagboremaskinen til side, og tag stikket ud af stikkontakten, hvis slagboremaskinen ikke skal bruges.

Undgå at røre ved boret lige efter brug, da det bliver meget varmt.

Ved boring i visse materialer kan der torekomme sundhedsskadeligt støv. Brug åndedrætsværn.

Klargøring

Indstilling af støttehåndtaget

Støttehåndtaget (10) kan anbringes i en vilkårlig vinkel 360° omkring fl anger forrest på slagboremaskinen, f.eks. under eller vandret ud fra slagboremaskinen, så håndtaget giver den bedst mulige støtte. Løsn håndtaget ved at dreje den nederste del af det, og skub det ind forbi borepatronen og ind over fl angen på slagboremaskinen. Drej det til den ønskede position, og stram håndtaget igen

Indstilling af boredybde

Hvis du vil bore fl ere huller med samme dybde, kan du bruge dybdeanslaget (2). Sæt et bor i slagboremaskinen som beskrevet. Skub dybdeanslaget ind i holderen. Få spidsen af dybdeanslaget til at fl ugte med borets spids. Skub dybdeanslaget så langt bagud, som hullet skal være dybt. Lås dybdeanslaget fast

Valg af omløbsretning

Vælg omløbsretning (venstre eller højre) på omskifteren (9)

Skift kun omløbsretning, när borepatroner holder stille!

Valg af boring eller slagboring

Slagborefunktionen må kun bruges, når omskifteren er indstillet til højre (højreløb til iskruning og boring). Indstil slagboremaskinen til slagboring eller almindelig boring på omskifteren (3). Brug slagboring til boring i beton, sten og cement. Brug almindelig boring til boring i træ, metal, marmor, klinker, kalkcement eller kunststoff er samt til skrueopgave

Udskiftning af bor

Drej de to ringe på den selvspændende borepatron modsat hinanden, så borepatronens kæber løsnes.

Sæt boret i, og spænd det fast ved at dreje ringene i den modsatte retning end før. Kontrollér, at boret sidder i midten af borepatronen, og at det sidder fast.

Brug

Monter et egnet bor til opgaven.

Indstil den ønskede hastighed på hastighed sjusteringsknappen (8).

Start slagboremaskinen ved at trykke tænd/sluk-knappen (7) ind.

Slagboremaskinen stoppes ved at slippe tænd/sluk-knappen. Der går et øjeblik, inden borepatronen standser helt.

Konstant drift

Du kan få slagboremaskinen til at køre konstant ved at trykke på låseknappen (5), samtidigt med at du holder tænd/sluk-knappen inde. Du kan derefter slippe begge knapper, mens slagboremaskinen kører konstant. Tryk og slip tænd/sluk-knappen, så låseknappen udløses, for at stoppe slagboremaskinen igen.

Gode råd om boring

Ved boring i glatte overfl ader, f.eks. klinker bør du sætte et stykke kraftig tape på borestedet inden boring, så boret ikke glider.

Ved boring i stål skal borestedet først kørnes.

Ved boring i tynde metalplader bør du lægge et stykke aff aldstræ unde arbejdsemnet for at undgå deformation af pladen.

Smør borestedet med smøreolie ved boring i metal. Brug maskinolie til stål og paraffi nolie til aluminiun

For at undgå splinter ved boring i træ eller plast kan du lægge et stykke aff aldstræ under arbejdsemnet eller bore fra begge sider.

Brug højhastighedsbor til boring i plast. Ved boring af store huller bør du bore for med et mindre bor og derefter bore med den ønskede diameter.

Rengør slagboremaskinen med en hårdt opvredet klud eller trykluft efter brug, og hold altid slagboremaskinens overfl ade og ventilationsåbninger fri for snavs.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribe plastdelene på slagboremaskinen.

Servicecenter

Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets typeskilt.

Når det gælder:

er fremstillet i overensstemmelse med følgende standarder eller normative dokumenter:

EN60745-1:2009+A11:2010

EN60745-2-3:201

i henhold til bestemmelserne i direktiverne

2006/42/EF Maskindirektivet

2004/108/EF EMC-direktivet

Stefan Schou

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Schou A/S.

Miljøoplysninger

HP Schou A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaff else af aff aldsstoff er, som kan være skadelige for miljøet.

Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaff else af elektronisk udstyr, de- ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoff er

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer

Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afl evere gammelt elektrisl og elektronisk udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at fj erne disse, fø du bortskaff er udstyret
