BRUGSANVISNING 33006 Mitsutomo

For at du kan få mest mulig glæde af dir nye vinkelsliber, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager vinkelsliberen i brug. Vi anbefaler diç desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genoptriske din viden om vinkelsliberens funktioner.

Tekniske data

Spænding/frekvens: 230 V \~ 50 Hz

Effekt: 2.000 W

Hastighed: 6.500 o/min

Skivediameter: 230 mm

Med softstart og drejeligt håndtag

Inklusive sidehändtag med 3 positionei

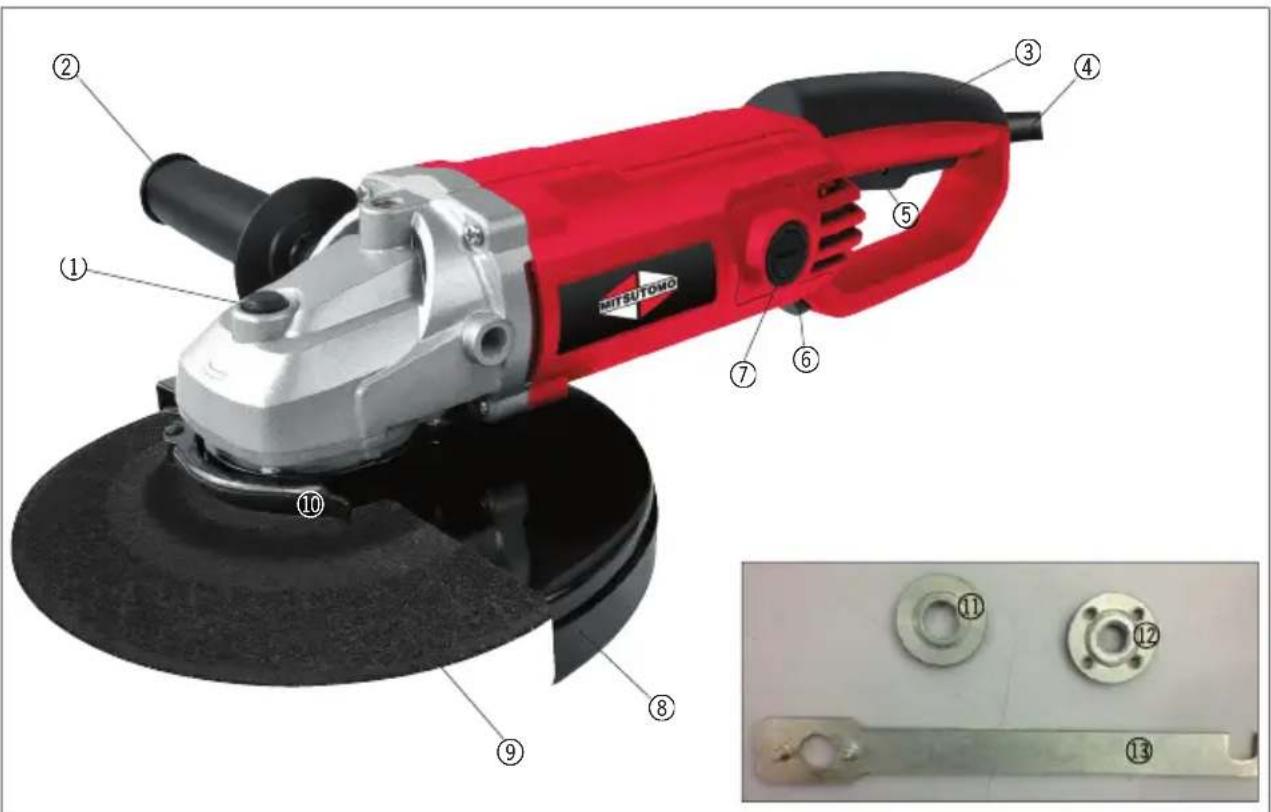

Vinkelsliberens dele

1. Spindellås
2. Sidehändtag
3. Drejeligt håndtag
4. Ledning og stik
5. Tænd/sluk-knap med sikkerhedsknap
6. Udløserknap
7. Kulbørsteholder
8. Beskyttelseskappe
9. Skive
10. Klemme
11. Inderfl ange
12. Yderfl ange
13. Skruenøgle

Særlige sikkerhedsforskrifter

Kontrollér, at ventilationsåbningerne på motoren ikke er tilstoppet

Fastspænd altid arbejdsemnet mec skruetvinger eller lignende. Hold aldrig arbejdsemnet fast med hånden.

Brug altid den rigtige type slibe- eller skæreskive til den forhåndenværende opgave.

Brug aldrig skiver, hvis maksimumhastighed er mindre end værktøjets maksi ma l omdrejningshastighed

Brug aldrig for store skiver

Brug aldrig beskadigede eller nedslidte skiver eller skiver, der ikke problemfrit kan monteres på vinkelsliberens spin del. Brug aldrig en adapterring eller lig nende til a montere skiver med for store huller

Skiven må ikke være i kontakt med arbejdsemnet eller andre genstande, när vinkelsliberen startes.

Stik aldrig hånden eller fi ngre i nærhe den a skiven, mens vinkel sliberen kørei

Hold ledningen væk fra arbejdsområdet Hold håndtaget og selve vinkelsliberen fri for olie, fedt, vand eller andre former for væske.

Læg ikke vinkelsliberen fra dig, før ski ven e standset helt

Rør ikke ved det bearbejdede emne eller metalspåner lige efter slibning, da de kan være meget varme.

Brug ikke vinkelsliberen til at bearbejde arbejdsemner af magnesium

Klargøring

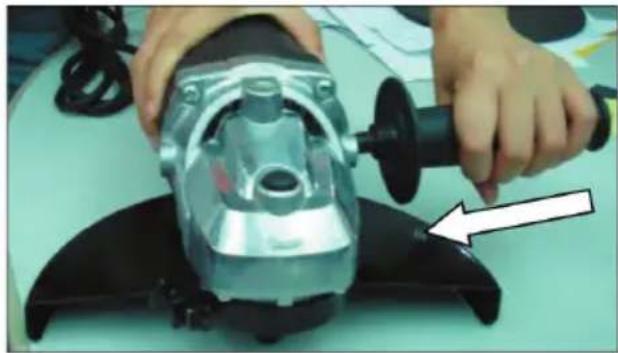

Monter sidehåndtaget (2) i gevindet på venstre eller højre side af vinkelsliberen, afhængigt af, om vinkelsliberen skal bruges af en venstre- eller højrehåndet.

Hvis vinkelsliberen skal bruges til skæring, skal du montere sidehåndtaget i gevindet på toppen af gearhuset

Kontrollér, at sidehåndtaget sidder god fast.

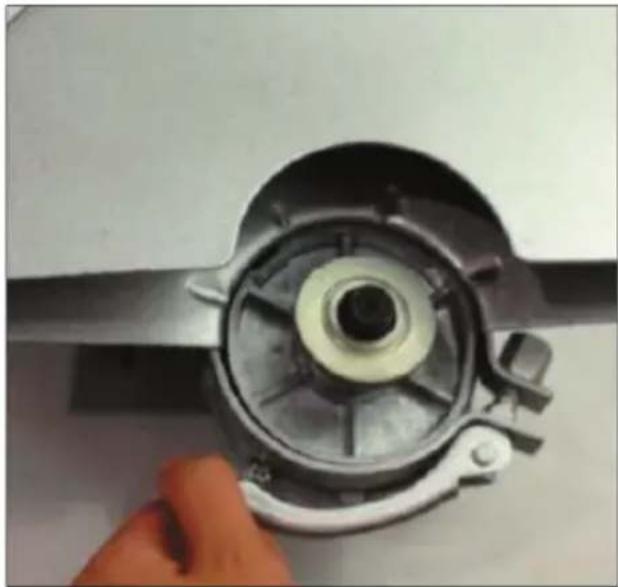

Løsn klemmen (10), og sæt beskyttelseskappen (8) omkring spindelhuset. Drej kappen til den ønskede position. Kappen skal indstilles, så den beskytter brugeren, hvis skiven skulle gå i stykker under brug, så dele af den bliver slynget ud.

Stram klemmen igen.

Bemærk! Yderfl angen skal vend forskelligt, alt efter om du monterer en slibeskive eller en skæreskive - se fi guren

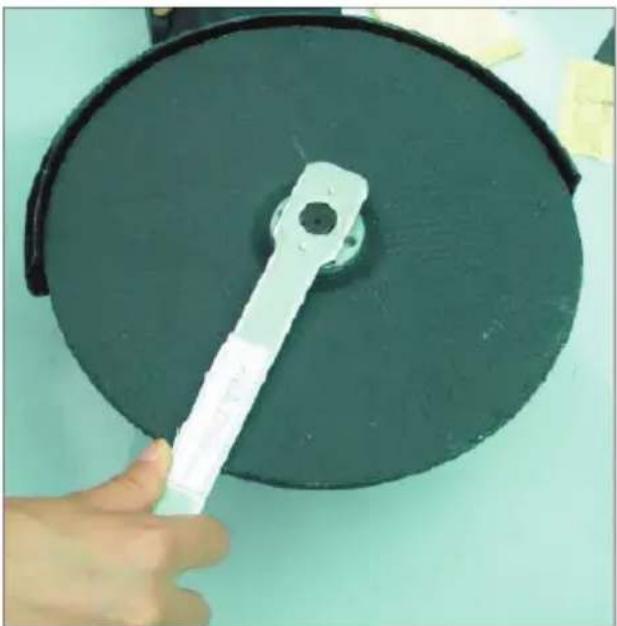

Tryk spindellåsen (1) ind for at blokere spindelen. Drej spindelen, til den låses fast.

Afmonter yderfl angen (12) med der medfølgende skruenøgle (13).

Kontroller, at indertl angen (11) er ren og sidder korrekt.

Sæt den ønskede skive på spindelen, og monter yderfl angen (12) igen

Slip spindellåsen for at frigøre spindelen. Kontroller, at skiven kan rotere frit.

Tænd vinkelsliberen på tænd/sluk-knappen, og lad den køre ubelastet i 30 sekunder for at kontrollere, at den fungerer korrekt, og der ikke opstår unormale vibrationer. Stands straks vinkelsliberen, hvis den vibrerer kraftigt, og undersøg årsagen til problemet.

Brug

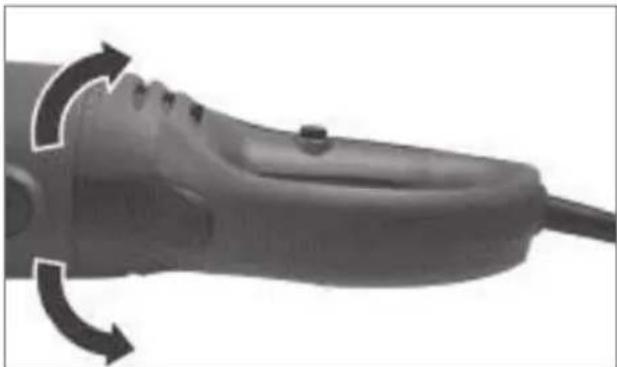

Tryk udløserknappen (6) ind, og drej håndtaget (3) mod venstre eller højre til den ønskede position.

Slip udløserknappen, og drej håndtaget let, til det går i indgreb med et klik.

Tag fat om håndtaget (3) og sidehåndtaget (2).

Tænd for vinkelsliberen på sikkerheds knap pen og tænd/sluk-knappen (5).

Vinkelsliberen har softstart for at undgå, at den giver et ryk ved start på grund af momentet. Lad skiven opnå fuld hastighed

Slip tænd/sluk-knappen for at slukke for vinkelsliberen.

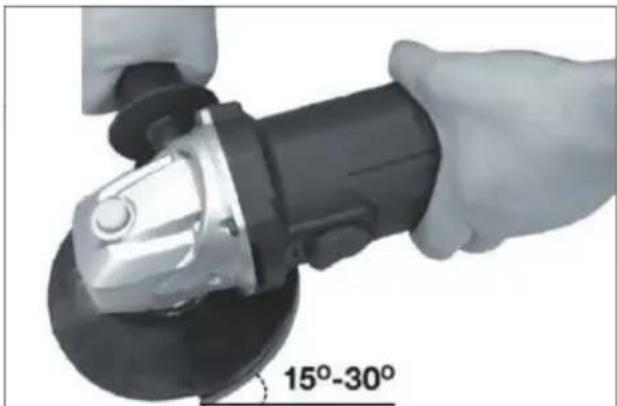

Sæt skiven mod emnet. Den bedste eff ek opnås, när skiven er i en vinkel på 15-30° i forhold til emnet.

Bevæg vinkelsliberen med rolige bevægelser. Giv vinkelsliberen tid til a'arbejde. Det vil sjældent være nødvendigt at presse skiven mod den fl ade, son bearbejdes

Ved lodret skæring skal vinkelsliberen holdes, så motordelens vinkel er mellem 30° og 45° i forhold til arbejdsemnet

Undgå at blokere ventilationsåbningerne med hånden, da vinkelsliberen ellers kan blive overophedet

Under brug kan der af og til opstå gnister i motorrummet. Dette er normalt og skyldes ikke en fejl

Sluk vinkelsliberen efter brug.

Vinkelsliberen rengøres ved at aftørre de ydre dele med en tør klud. Spåner og støv kan med fordel fj ernes med trykluft. Brug ikke vand til rengøring af vinkelsliberen. Sørg for, at ventilationsåbningerne er fri for støv og snavs.

Brug ikke ætsende eller slibende rengøringsmidler, da disse kan angribet plastdelene på vinkelsliberen.

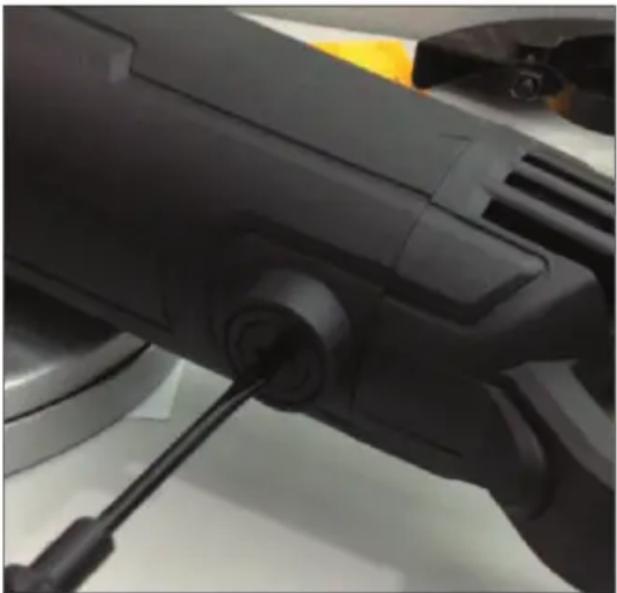

Kontroller regelmæssigt kulbørsterne ved af åbne dækslet til kulbørsteholderen (7) ved hjælp af en fl ad skruetrækkei

Hvis kulbørsterne er nedslidte, skal de udskiftes

Bemærk: Produktets modelnummer skal altid oplyses i forbindelse med din henvendelse.

Modelnummeret fremgår af forsiden på denne brugsanvisning og af produktets typeskilt.

Når det gælder:

er fremstillet i overensstemmelse med følgende standarder eller normative dokumenter:

EN60745-1:2009+A11:2010

EN60745-2-3:201

i henhold til bestemmelserne i direktiverne

2006/42/EF Maskindirektivet

2004/108/EF EMC-direktivet

Stefan Schou

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Schou A/S.

Miljøoplysninger

HP Schou A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaff else af aff aldsstoff er, so kan være skadelige for miljøet.

Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaff else af elektronisk udstyr, de- ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoff er

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (fl ammehæmmer
• PBDE (polybromerede diphenylethere) (fl ammehæmmer

Du kan som forbruger også være med til at værne om miljøet ved at følge de gældende miljøregler og afl evere gammelt elektrisl og elektronisk udstyr på din kommunale genbrugsstation. Hvis udstyret indeholder batterier, skal du huske at fj erne disse, fø du bortskaff er udstyret
