BRUKSANVISNING 33023 Mitsutomo

För att du ska få så stor glädje som möjligt av din nya varmluftspistol rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den.

Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsä informationen om de olika funktionerna igen

Tekniska data

Spänning/frekvens: 230 V \~ 50 Hz

Effekt: 2 000 W

Värme- och luftmängd: 320 °C/300 l/min 580 °C/550 l/min

Inklusive 1 st. skrapa, 1 st. platt munstycke, 1 st. böjt munstycke, 1 st. centrerai munstycke och 1 st. skyddsmunstycke till glas

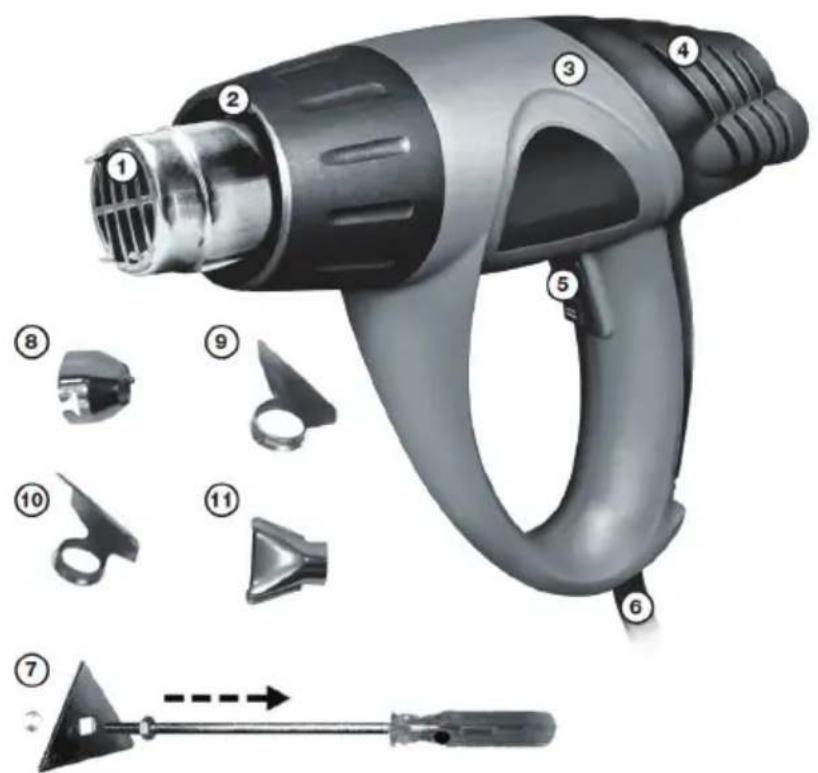

Varmluftspistolens delar

1. Munstycke
2. Isolering
3. Hölje
4. Luftintag
5. Strömbrytare
6. Sladd och stickkontakt
7. Trekantsskrapa med handtag
8. Spetsmunstycke
   (för punktuppvärmning)
9. Skrapmunstycke
   (för avskrapning av målarfärg och lack)
10. Fördelarmunstycke
    (för upptining av vattenrör)
11. Fönstermunstycke
    (skyddar rutan vid avskrapning av målarfärg på fönsterramar)

Särskilda säkerhetsföreskrifter

Varmluftspistolen får INTE användas som hårtork eller för andra ändamål än det avsedda.

Rikta aldrig varmluftspistolen mot människor, djur eller ömtåliga eller brännbara föremål

Munstycket blir mycket varmt under användningen. Undvik att röra vid det tills det har svalnat, och lägg inte ifrån dig varmluftspistolen i närheten av brännbara föremål direkt efter användningen.

Håll alltid kanten av munstycket minst 50 mm från arbetsmaterialet

Varmluftspistolen får inte användas i närheten av brännbara vätskor eller gaser eller på ställen med dålig ventilation.

Om varmluftspistolen används för att ta bort målarfärg som är baserad på bly eller andra hälsofarliga ämnen, ska du använda ansiktsmask.

Munstycket och ventilationsöppningarna ska hållas fria från damm eller färgrester för att undvika brandfara.

Användning

Sätt önskat munstycke (8, 9, 10, 11) på hållaren (1).

Varmluftspistolen kan avge lite rök när den används för första gången. Detta är helt normalt och beror inte på något fel.

Sätt på varmluftspistolen genom att ställa strömbrytaren (5) i önskat läge. I läge I värmer varmluftpistolen med 320 °C och ger 300 liter luft i minuten, och i läge II värmer den med 580 °C och ger 550 liter luft i minuten.

Rikta munstycket (1) mot arbetsmaterialet. Exempel på användningsområden beskrivs nedan.

Håll inte varmluftspistolen för länge framfori samma ställe på arbetsstycket, eftersom en längre tids värmepåverkan (särskilt vid användning av steg II) kan skada eller antända arbetsstycket.

Varmluftspistolen stängs av genom att strömbrytaren ställs i läget 0. Låt varmluftspistolen kylas ned i minst 30 minuter innan den läggs undan

Borttagning av målarfärg och lack/upplösning av lim

Målarfärgen/lacken mjukas upp med varmluft och tas bort med en spatel eller trekantsskrapan (7). Vid längre tids uppvärmning kan målarfärgen/lacken bränna fast och bli svår att ta bort. Använd en ren och vass skrapa.

Vid borttagning av målartärg från glasytor ska varmluftspistolen användas försiktigt och varsamt så att glaset inte spricker!

Klistermärken och andra typer av lim mjukas upp med värme och kan därefter lossas eller skrapas av

Formning av plaströi

Fyll röret med sand och stäng till i bägge ändar. Detta förhindrar att röret brister

Fördela värmen jämnt över röret genom att röra varmluftspistolen från sida till sida. Bö röret efter behov när det har blivit mjukt

Krympning

Krympslangens diameter ska vara anpassad till det föremål som den ska täcka.

Värm krympslangen jämnt med varmluftspistolen.

Upptining av vattenledningai

OBS! Det kan vara svårt att se skillnad på vattenledningar och gasledningar. Gasledningar får under inga omständigheter värmas upp

Värm alltid det frysta stället i ledningen från kanten och in mot mitten.

Se till att varmluftspistolen inte antänder de material som h nns runt vattenledninger och var uppmärksam på att vattenledningar av metall är värmeledande och kan transportera värme långt bort från varmluftspistolen.

Plaströr och skarvstycken ska värmas extra försiktigt för att undvika skador.

Rengöring och underhål

Rengör varmluftspistolen efter användning med en väl urvriden trasa eller tryckluft, och håll alltid varmluftspistolens ytor och luftintag (4) fria från smuts

Använd inte frätande eller slipande rengöringsmedel, vilket kan skada plastdelarna på varmluftspistolen.

Ta bort eventuella materialrester från munstyckena med stålull och applicera ett tunt lager syrafri olja efter användning när de har svalnat helt.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.

När det gäller:

- Reklamationer

- Reservdelar

- Returvaror

- Garantivaror

- Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)

Överensstämmelseförklaring

Vi förklarar härmed, att

VARMLUFTSPISTOL

33023 (EX20HGN)

230 V - 2 000 W

är framställd i överensstämmelse med följande standarder eller normativa dokument:

EN55014-1:2006/A1:2009/A2:2011

EN55014-2:1997/A1:2001/A2:2008

EN61000-3-2:2006/A1:2009/A2:2009

EN61000-3-3:2013

FN60335-2-45:2002+A1:2008+A2:2012

EN60335-1:2002+A11,A1:2004+A12,A2:20C

6+A13:2008+A14:2010+A15:2011

EN62233:2008

enligt bestämmelserna i direktiver

2006/95/EG Lågspänningsdirektivet

2004/108/EG EMC-direktivet

15

Stefan Schou

Tillverkad i Folkrepubliken Kina (PRC)

6780

EU-importör:

HP Schou A/S

6000 Kolding

Danmark

© 2015 HP Schou A/S

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Schou A/S

Miljöinformation

HP Schou A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter och vi vill även medverka till att säkerställa ett säkert avyttrande av avfallsprodukter som kan vara skadliga för miljön.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaff ande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2012/19/EG) som RoHS-direktivet (2011/65/EG).

Även du som konsument kan vara med och skydda vår miljö genom att följa gällande miljöbestämmelser och lämna in förbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innan du gör dig av med produkten.
