BRUKSANVISNING GT 18 Biltema

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. teKNisKA DAtA

Art nr 17-325
Modell Grästrimmer GT 18
Batteri ..... Li-Ion 18 V
Batterikapacitet ..... 1,3 Ah
Varvtal, obelastad ..... 8000 rpm
Klippbredd 230 mm
Tråddiameter .... 0 1,6 mm
Dimension 84 X 28 X 11 cm
Vikt 2,3 kg

Batteriladdare

Laddningstid ..... ca 4 h
Ingående spänning AC ... 100-240V\~50/60 Hz
Ingående strömstyrka .... 190 mA
Utgående spänning/
strömstyrka DC ..... 21 V / 300 mA
Isoleringsklass ..... II
Skyddsklass ..... IP X0

Ljudnivå L _WA (EN 60745-1:2009 + ISO 11094:1991 EN ISO 3744-1995):

Uppmätt ljudeffekt: ..... 96 dB (A)

Osäkerhet K: 3 dB (A)

Garanterad ljudeffekt: . . . 99 dB (A)

Vibrationer (EN 60745-1:2009 + EN 786:1996 + A1:2001):

Handtag: 3,9 m/s²

Osäkerhet K: 1,5 m/s²

3. ANVÄNDNiNGsomrÅDe

17-325 Grästrimmer GT 18 är konstruerad för klippning/trimming av gräs med trimmertråd. Maskinen är ej avsedd för professionell användning.

Batteriladdaren får enbart användas till laddning av batteri till 17-324 Häcksax HT 18 och 17-325 Grästrimmer GT 18. Batteriet får endast laddas med batteriladdare till 17-324 Häcksax HT 18 och 17-325 Grästrimmer GT 18.

4. ALLMÄNNA SÄKERHETS-FÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom skyddshandskar, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverk-

tyg, tillbehör och reservdelar.

• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att bryta strömmen före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Eventuella reparationer ska utföras av behörig elektriker.

4.5 Batterisäkerhet

• Maskinens batteri får endast laddas med hjälp av medföljande batteriladdare. En batteriladdare som är lämplig för en typ av batteri kan innebära risk för brand vid användning i samband med en annan typ av batteri.
• Den medföljande batteriladdaren är endast avsedd för laddning av medföljande batteri. För att förhindra risken för brand och explosion får den ej användas för laddning av några andra produkter.
• För att förhindra risken för explosion, kortslut ej batteriet, samt skydda det från värme, direkt solljus eller öppen eld.
• Utsätt inte batteriet för vatten.
• Släng inte batteriet i en eld.
• Om batteriet skadas, kan batterisyra läcka ut från batteriet. Om batterisyran kommer i kontakt med huden, skölj omedelbart ytan med vatten, eftersom batterisyran kan orsaka irritation och brännskador. Om batterisyran kommer i kontakt med ögonen så måste du söka läkarvård.
• Försök ej att reparera eller att plocka isär batteriet. Felaktig montering kan orsaka

elchock, kan göra batteriet strömförande eller orsaka brand.

• Utsätt inte batteriet för onormal värme överstigande 40° C. En explosion och/eller eventuell brand kan då uppstå.

• Täck inte över batteriet under laddning. Risk för överhettning.

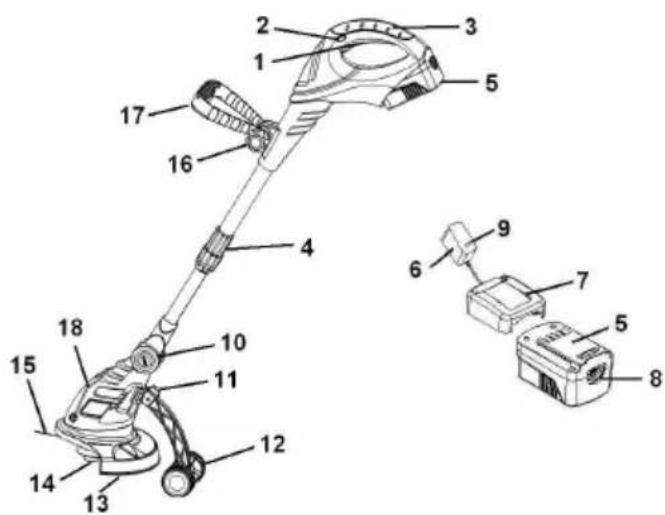

• ÖVERSIKTSBILD


1. Strömbrytare
2. Säkerhetslås
3. Bakre handtag
4. Låsreglage teleskoprör
5. Batteri
6. Batterieliminator
7. Batterihållare
8. Låsning batteri
9. Laddningsindikator
10. Låsknapp för vinkling av trimmerhuvudet
11. Ratt för låsning av hjulsatsen
12. Hjul
    13.Skydd
13. Tryckknapp för trimmertråd
14. Trimmertråd
15. Ratt för justering av främre handtag
16. Främre handtag
17. Bygel

6. MONTERING/INSTALLATION

a. Avlägsna de två skruvarna (17) från motorhuset (20).
b. Montera skyddet på motorhuset. Skruva tillbaka de två skruvarna (17) i skyddet (13) och spänn fast dem i motorhuset (20).

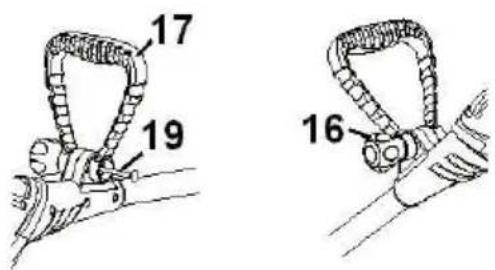

6.2 Montering av främre handtag

a. Lossa ratten (16) och dra ut vagnsbulten(19) från handtaget (17).
b. Montera det justerbara handtaget i dess fäste på maskinen.
c. För in vagsbulten (19) och justera handtagets (17) vinkel och spänn fast det med ratten (16).

6.3 Montering av hjulsats

a. Lossa ratten (11).
b. Montera hjulsatsen (12) på motorhuset (20).
c. Spänn fast med ratten (11).

7. SÄRSKILDA SÄKERHETS-FÖRESKRIFTER

7.1 Risker vid användning av en batteridriven grästrimmer

Risk för ögonskador på grund av kringflygande föremål

• Använd skyddsglasögon.
• Håll obehöriga personer och djur på ett avständ av minst 5 meter från arbetsområdet.
• Rensa arbetsområdet från stenar, föremål och bråte före klippning.

Risk för skärskada

• Håll alltid maskinen med båda händerna.
• Skyddet (13) är utrustad med en kniv som automatiskt klipper av trimmerträden (15) när den är för lång.
• Vidrör aldrig trimmerhuvudet när det snurrar.
• Använd arbetshandskar.

Risk för hörselskada

- Använd hörselskydd

Risk för skada på grund av vibrationer

- Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

7.2 Symboler och skyltar på maskinen

Varning! Allmän fara. Var medveten om de risker som finns vid användande av en grästrimmer.

Använd skyddsglasögon.

Använd skyddshandskar

Läs manualen innan arbetet påbörjas.

Håll obehöriga borta på ett avständ på minst 5 m från arbetsområdet.

Använd inte grästrimmern om det regnar eller om gräset är blött. Utsätt inte maskinen för väta.

Varning! Använd enbart batteriladdaren inomhus.

Varning! Utsätt inte batteriet för en temperatur överstigande 40° C.

Varning! Kasta inte batteriet i en brasa.

Varning! Hög ljudvolym, använd hörselskydd.

7.3 Säkerhetsanordningar

Grästrimmern är utrustad med en säkerhetslås (2). Den skall vara intryckt för att strömbrytaren (1) skall kunna tryckas in.

Skyddet (13) minskar risken att träffas av kringflygande föremål. Maskinen får ej användas utan att det är monterat.

8. HANDHAVANDE

Montera batteriet genom att föra in batteriet i maskinen till dess spår till dess ett snäppljud hörs. Kontrollera att det är fastlåst.

För att ta loss batteriet, tryck ned låsknappen på baksidan och dra ut batteriet.

8.2 Laddning av batteriet

Innan maskinen används för första gången skall batteriet laddas. Det skall också laddas då maskinen inte går med full kapacitet. Batteriladdaren består av två delar, en batterieliminator och en batterihållare.

a. Anslut batterieliminatorn (6) till batterihållaren (7).

b. Anslut batterieliminatorn (6) till ett eluttag. Grön LED (9) lyser.
c. Montera batteriet på laddaren. Röd LED (9) lyser under laddning.
d. Efter ca 4 timmar är batteriet fulladdat. Grön LED (9) lyser.
e. Efter laddning, avlägsna batterieliminatorn (6) från eluttaget och ta bort batteriet från batterihållaren (7).

WARNING!

• Ladda batteriet i rumstemperatur, ej under 4 °C eller över 40 °C.
• Låt batteriet svalna om det är varmt innan du stoppar ner det i laddaren.
• Låt inte batteriet sitta kvar i batterihållaren när det är fulladdat. Detta kan orsaka läckage.

OBS!

• Batteriet blir varmt under laddning. Detta är normalt.
• Batteriet uppnår inte full kapacitet för-rän det har laddats och urladdats några gånger.

8.3 Justering av trimmertråd

A. Tryck in knappen (14).
B. Dra ut tråden. Tråden klipps automatiskt av då grästrimmern startas.
C. Trimmertråden slits under användning. Tryck försiktigt spolknappen(14) mot marken under användning för att automatiskt mata fram ny tråd. Det är en god idé att utföra denna manöver ett par gånger före användning för att kontrollera att allting fungerar och vänja dig vid maskinens funktion.

8.4 Justering av teleskoprörets längd

• Håll röret med en hand och lossa reglaget (4).
• Ställ in rätt längd och drag åt reglaget(4).

Vid klippning runt träd eller vid kanter, fäll ned bygeln (18) så att trimmerträden inte vidrör trädstammen eller kanten.

8.6 Klippning

a. Städa området som ska klippas och ta bort stenar och bråte.

b. Montera hjulsatsen (12) om den skall användas.

c. Fäll eventuellt ned bygeln (18).

d. Justera vinkeln på trimmerhuvudet.

e. Justera längden på teleskopröret.

f. Avlägsna skyddet på kniven som sitter på skyddet (13).

g. Kontrollera att maskinen är hel och att alla skyddsanordningar fungerar och är monterade. Använd inte maskinen om den är defekt eller om delar sitter löst.

h. Ladda och montera batteriet.

i. Då grästrimmern startas får nylontråden inte vidröra stenar eller bråte. Greppa det bakre handtaget och tryck in säkerhetslåset(2) och därefter strömbrytaren (1).

WARNING!

- Skärande delar fortsätter att rotera några sekunder efter avstängning. Låt alltid maskinen stanna helt av sig själv.

- Stäng av maskinen om du ska korsa vägar och stigar.

OBS! Klipp inte mot hårda objekt som murar och klippor. Detta kan skada maskinen.

j. Rengör maskinen efter användning med en mjuk trasa och montera tillbaka skyddet på kniven.

9. FÖRVARING

Vid längre tids förvaring:

• Ladda batteriet fullt.

• Rengör grästrimmern.

- Sätt på skyddet på kniven.

- Batteriet får ej vara anslutet i grästrimmern eller batteriladdaren.

- Förvara grästrimmern i ett dammfritt och torrt utrymme oåtkomligt för barn och obehöriga.

10. REPARATION OCH UNDERHÅLL

10.1 Underhåll efter arbete och vid behov

- Rengör motorns ventilationsöppningar.

- Kniven på skyddets(13) kant kan behöva slipas med jämna mellanrum.

- Rengör grästrimmern med en fuktig trasa efter användning, använd en torr mjuk trasa. Vid kraftig nedsmutsning använd ett milt rengöringsmedel.

WARNING!

- Använd aldrig frätande kemikalier, lösningsmedel eller andra för plast skadliga ämnen vid rengöring.

• Rengör aldrig maskinen i rinnande vatten.

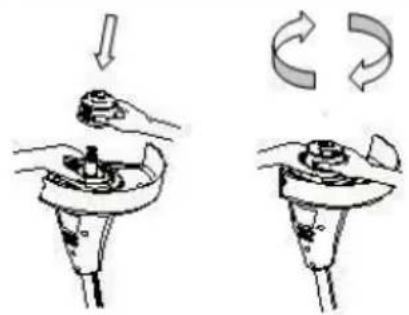

10.2 Byte av trimmertråd

Du kan antingen byta hela spolen eller vira ny tråd på en befintlig.

a. Stäng av maskinen låt alla rörliga delar stanna.

b. Ta bort batteriet.

c. Tryck in låsningen på sidan, märkt "PUSH" och vrid spolen motsols. Lyft därefter av den.

OBS! I axeln under spolen finns en fjäder, tappa inte bort den.

d. Byt trådspole eller vira ny trimmertråd på spolen och placera den i kåpan.

Om du väljer att mata tråd på en befintlig spole gör du så här: Trä ca 3 mm tråd genom hålet på spolen och mata på tråden så att den fördelas jämnt över spolen. Rullen rymmer ca 6,5 m tråd.

e. Kontrollera att fjädern sitter kvar och montera trådspolen på grästrimmern. Vrid medurs tills den låses fast.

f. Testa funktionen genom att trycka ner knappen med tummarna och dra ut tråd med fingrarna. Tråden ska matas fram utan problem.

11. eL-AV FALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 2006/66/EC)
