BRUKSANVISNING GT 900 Biltema

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

Denna symbol betyder risk för allvarlig olycka.

OBS!

Denna symbol betyder risk för mindre person-skada eller maskinskada.

Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Spara manualen för framtida bruk. Förvara den på en säker plats i anslutning till maskinen. Vid ett eventuellt överlåtande ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr. 17-388
Modell: GT 900
Spänning: 230 V \~50 Hz
Effekt: 900 W
Varvtal, obelastad: .....7200 rpm
Klippbredd: 38 cm
Tråd: 1,6 mm
Ljudtryck ( L_pa ): .....83 dB (A)
Ljudtryck ( L_wa ): .....96 dB (A)
Vibrationer: 2,1 m/s ^2
Isoleringsklass:....II
Skyddsklass: IPX0
Mått: 120 x 10 x 14 cm
Vikt: 5,0 kg

3. ANVÄNDNINGSOMRÅDE

17-388 Grästrimmer GT 900

• är konstruerad och tillverkad för klippning/trimning av gräspartier, gräskanter samt runt träd och buskar med trimmertråd, enligt anvisningarna i denna manual.
• får ej byggas om eller användas till något annat ändamål.
• är inte avsedd för kommersiellt bruk eller kontinuerlig drift.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskinen bör följande punkter alltid beaktas. Använd maskinen med försiktighet och beakta noga säkerheten för personer och egendom som befinner sig i maskinens arbetsområde.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast rekommenderade tillbehör och reservdelar.

• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att avlägsna kontakten från eluttaget.
• Lämna aldrig en maskin obevakad då motorn är igång eller då den är ansluten till ett eluttag.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte ska utföras av behörig servicetekniker
• Koppla maskinen till ett eluttag med in-kopplad jordfelsbrytare.

5. ÖVERSIKTSBILD

1. Strömbrytare
2. Stödhandtag
3. Ratt
4. Bult för stänkskydd
5. Trimmerhuvud
6. Ratt
7. Stänkskydd
8. Trådkniv
9. Ratt
10. Fäste för bärrem
11. Handtag
12. Elkontakt
13. Kabelhållare

a. Packa upp maskinen och kontrollera att den ej är skadad. Släng inte förpackningsmaterialet förrän maskinen är färdigmonterad. Om någon del saknas, är det stor chans att den ligger kvar i förpackningsmaterialet.
b. Skruva fast stänkskyddet på nederdelen.

d. Tryck ned handtaget (2) över övre skaftet och lås fast det med ratten (3) och bulten.

c. Avlägsna ändpluggen på nederdelens skaft, lossa ratten (9) några varv och montera det nedre skaftet i det övre. Kontrollera att låsknappen (23) kommer ut i hålet (22) så att skaften ej kan dras isär. Säkra genom att dra åt ratten (9).

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

7.1 Symboler på maskinen

Följande symboler finns på maskinen:

Allmän fara. Beakta och tänk på riskerna vid användning av en grästrimmer.

Använd skyddsglasögon!

Avlägsna alltid stickkontakten från eluttaget innan du ställer in, rengör och utför någon form av underhåll eller lämnar maskinen utan uppsikt.

Läs igenom manualen särskilt säkerhetsinstruktionerna innan maskinen används. Använd rekommenderad skyddsutrustning.

Använd ej maskinen om det regnar och utsätt den inte för väta.

Håll obehöriga personer och husdjur på ett säkert avständ från maskinen. Tänk på att riskområdet är 360°.

Risk för kringflygande föremål. Använd skyddsutrustning och klipp ej om personer eller husdjur befinner sig inom 5 meter från klippområdet.

Risk för kringflygande föremål, särskilt vid klippning vid vägg och staket. Plocka alltid upp lösa föremål innan klippning påbörjas.

Varning för högt ljudtryck - använd hörselskydd.

Maskinen är dubbelisolerad och behöver ej anslutas till jordat uttag. Eventuell reparation av elektriska delar får enbart utföras av behörig servicetekniker.

7.1 Risker vid användning av en grästrimmer

Risk för elstöt

• Klipp aldrig i blött gräs.
• Spola eller torka aldrig av maskinen med vatten.

Risk för skärskada

• Håll alltid maskinen med båda händerna.
- Skyddet är utrustat med en kniv som automatiskt klipper av trimmerträden när den är för lång.
- Vidrör aldrig trimmerhuvudet när det snurrar.
• Använd arbetshandskar.

Risk för kringflygande föremål

• Använd skyddsglasögon, arbetsbyxor och skyddsskor.
• Håll obehöriga personer och djur på behö- rigt avständ – minst 5 meter från arbetsom- rådet.
• Rensa arbetsområdet från stenar, föremål och bråte före klippning.

Risk för rörliga delar

- Vidrör aldrig ett roterande trimmerhuvud.

7.3 Skyddsanordningar

Maskinen får ej användas om skyddsan-ordningarna avlägsnats eller ej har avsedd funktion.

Strömbrytaren (1)

är en skyddsanordning. Maskinen får ej användas om strömbrytaren ej fungerar.

Strömbrytarens funktion är:

Start - Tryck in strömbrytaren

Stopp - Släpp strömbrytaren

Stänkskydd (7)

Förhindrar stänk och minskar förekomsten av kringflygande föremål.

8. HANDHAVANDE

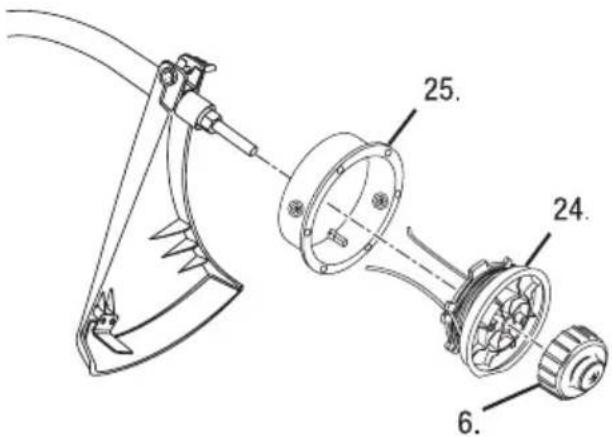

8.1 Byte av trimmertrådsspole, påfyllning av trimmertråd

a. Kontrollera att stickkontakten är avlägsnad från eluttaget.

b. Skruva av ratten (6) genom att vrida den moturs.

c. Lyft ut ratten (6) och trådspolen (24).

d. Rengör eller byt fjädern och spolhuset (25). Kontrollera att de är hela.

e. Fyll eventuellt på trimmertråd på spolen genom att:

f. Klippa till en bit trimmertråd på ungefär fem meter och vik den på mitten. Tryck till så att det bildas en ögla. Trä ned öglan i slitsen på mellanväggen mellan de två spåren på spolen. Vira på tråd i "WIND CORD" pilens riktning på spolen.

g. Montera i den nya eller påfyllda spolen (24) genom att först dra ut ca. 15 cm trimmertråd och därefter fästa de två trådarna i låsflikarna.
h. Håll spolen med flikarna mot spolhuset. För in de två trådändarna genom hålen i spolhuset.
i. Sätt tillbaka fjädern mellan spolhuset (25) och spolen (24).
j. Dra hårt i träden samtidigt som spolen trycks ned. Då lossnar träden från låsflikarna.
k. Tryck ned spolen så att drivaxeln syns och skruva fast ratten (6). Dra ej åt för hårt, då kan den senare vara svår att lossa.

Tråden kan antingen matas fram manuellt genom att ratten (6) trycks in och trimmertråd dras ut för hand. Maskinen får då inte vara ansluten till elnätet.

OBS! Vid klippning går det att trycka ned matningsknappen (6) mot marken en gång för att mata fram mer trimmertråd. Om mycket trimmertråd ska matas fram ska det göras i omgångar. Kniven på stänkskyddet kapar då tråden i lämplig längd.

8.3 Åtgärder före start

a. Inspektera arbetsområdet och ta bort stenar, glas, grenar och annat som kan slungas iväg av grästrimmern eller fastna i trimmertråden.
b. Kontrollera att förlängningskabelns stickkontakt ej är ansluten till eluttaget.
c. Kontrollera att grästrimmern och dess säkerhetsanordningar är hela och monterade.
d. Kontrollera att trimmerträden är utdragen.
e. Ta försiktigt av skyddet från kniven (8).
f. Anslut maskinens stickkontakt till förlängningskabelns eluttag. Gör en ögla på förlängningskabeln, trä in den i öppningen och fäst den om kabelhållaren (13).
g. Anslut förlängningskabelns stickkontakt till eluttaget.
h. Greppa handtaget (11) och stödhandtaget (2) och starta maskinen.
i. Avvakta till dess trimmerhuvudet har upp-nätt maximal hastighet och för då ned den mot marken. Håll grästrimmern parallellt med marken och för den från ena sidan till den andra med jämna rörelser parallellt med marken.

j. Efter avslutat arbete, sätt tillbaka knivskyddet och rengör grästrimmern med en torr trasa eller med en mjuk borste.

9. TRANSPORT OCH FÖRVARING

a. Kontrollera att maskinen är hel och väl rengjord.
b. Kontrollera att knivskyddet är på plats.
c. Förvara den sedan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
d. Förvara alltid maskinen i en miljö med temperaturer mellan -20 °C och +40 °C.
e. Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin.

10. SERVICE OCH UNDERHÅLL

WARNING! Stäng av maskinen och dra ut stickkontakten från eluttaget före service och rengöring.

Dagligt underhåll efter användning

• Rengör höljet med en torr och ren trasa.
- Torka och skrapa ren spolen från smuts och gräs.
- Rengör elmotorns ventilationsöppningar och strömbrytare från damm och gräs med dammsugare och mjuk borste.
- Spruta inte vatten eller andra vätskor på produkten.
• Håll handtag torra och rena.

OBS!

• Om maskinen är ordentligt smutsig går det att använda en lätt fuktad trasa med mild tvållösning, som ej är skadlig för plastdetaljerna.
• Använd aldrig några frätande kemikalier vid rengöring, då de kan skada plastdetaljerna. Vatten får absolut ej tränga in till maskinens elektriska delar – detta kan förorsaka kortslutning.

11. M ILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 2006/66/EC)
