BRUKSANVISNING LM 50HP Biltema

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art Nr: 17-413
Modell: LM 50HP
Max. effekt: 1,8 kW/2,4 hp
Antal cylindrar: ..... 1 st.
Cylindervolym: 123 cm³
Varvtal: 3000 rpm
Bränsle: ...... Blyfri 95 Oktan
Tankvolym: 0,81

Motorolja: ..... SAE 10W/30
Oljevolym: 0,6 l
Startmetod....Startsnöre
Kylmetod: .... Luft
Max. klippbredd: ..... 50 cm
Klipphöjd: 30–75 mm
Antal klipphöjdslägen: ... 5 st.
Vibrationer: 3,27 m/s²
Ljudvolym LWA: ..... 98 dB(A)
Ljudtryck LPA (10m): .... 84 dB(A)
Vikt: 25 kg

3. ANVÄNDNINGSOMRÅDE

Biltemas bensindrivna gräsklippare LM 50HP (17-413) är endast konstruerad och avsedd för att klippa naturligt gräs med "mulcher"-klippning eller sidoutkast.

WARNING!

All annan användning kan orsaka skador på person och egendom.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
  • Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
  • Använd inte maskinen om du är trött eller

påverkad av droger, alkohol eller medicin.

- Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.

- Bär ordentliga arbetskläder och halksäkra skor.

- Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.

- Upprätthåll alltid en god arbetsställning med bra balans.

- Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

- Kontrollera att alla skydd sitter på plats och fungerar.

- Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

- Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.

- Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

- Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.

- Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.

- Överskrid inte maskinens kapacitet.

- Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.

- Förhindra oavsiktligt start genom att bryta strömmen eller lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.

- Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.

- Lämna aldrig en maskin obevakad då motorn är igång.

- Rengör maskinen efter användning och serva den regelbundet.

- Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Hantering av bränsle

- Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.

- Fyll alltid på bränsle i en välventilerad miljö.

- Spill inte bränsle på maskinen. Om detta händer måste du torka av noggrant och låta ångor avdunsta före start.

- Undvik inandning av bensinångor och avgaser.

- Rök, eld och brandfarliga ämnen får ej finnas i närheten vid påfyllning av bränsle.

- Använd en påfyllningstratt och fyll aldrig på bränsle medan motorn är igång.

- Säkerställ att bränslet inte kan läcka ut på marken.

- Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

6. MONTERING

6.1 Handtag

a. Skruva fast handtagets ändar i chassiet med medföljande bultar, brickor och muttrar.

b. Avlägsna förpackningsmaterial och veckla ut handtaget försiktigt.

c. Spänn fast ovandelen i underdelen med vingmuttrar.

d. Förankra starthandtaget (11) i sin hållare på handtaget (12).

e. Förankra wiren i handtaget med hjälp av wireklämman (14).

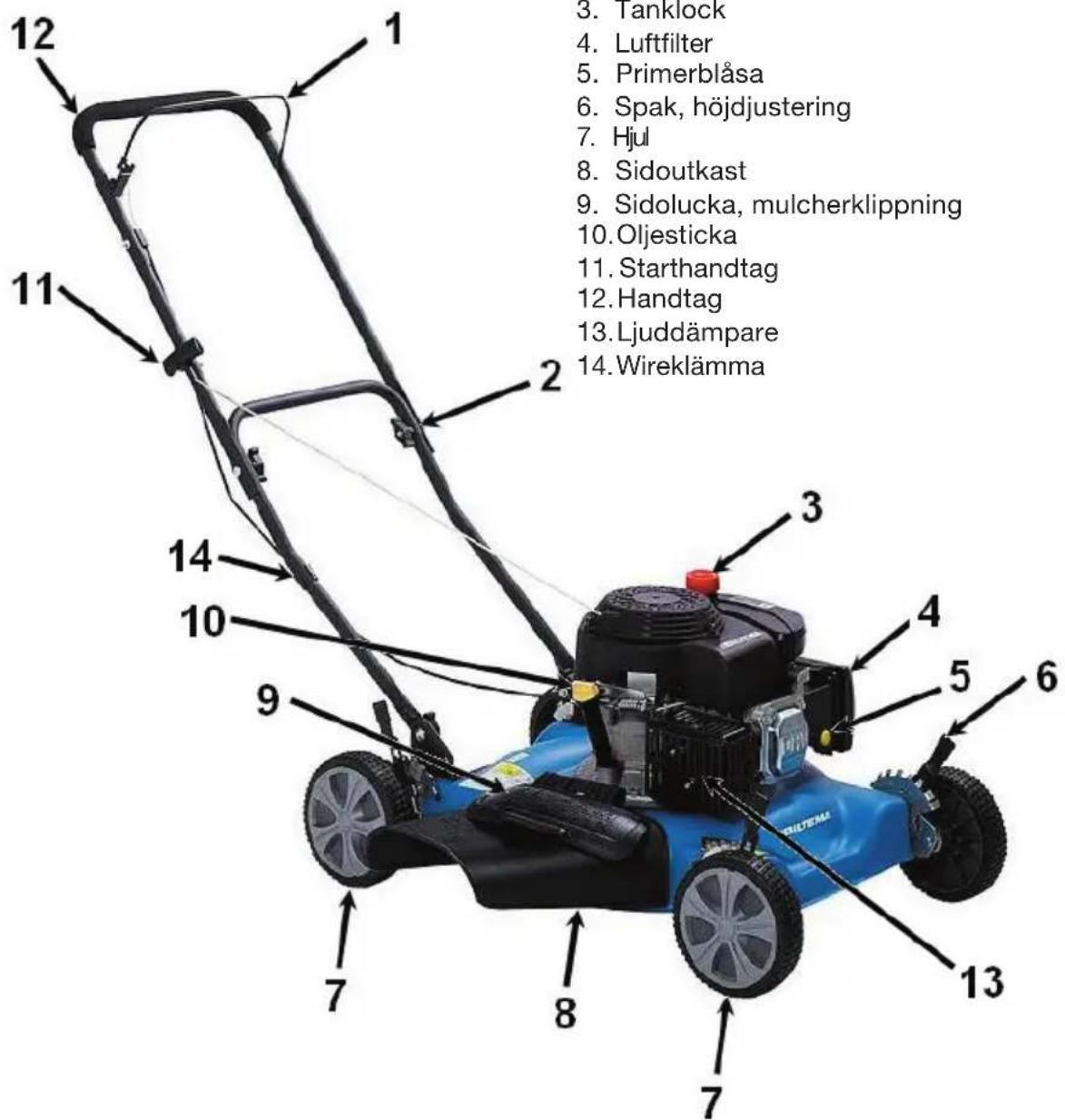

5. ÖVERSIKTSBILD 1. Motorbrytarbygel/dödmansgrepp

6.2 Hjul

a. Smörj hjulaxlarna med lite smörjfett.
b. Placera först en bricka och sedan hjulet (7) på hjulaxeln, därefter ytterligare en bricka (20) och lås fast den med en saxpinne. Kontrollera att hjulet snurrar lätt.
c. Tryck fast navbrickan (21).

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

Motorgräsklippare orsakar påfallande många olyckor. Se till att alla som kommer i kontakt med gräsklipparen är införstådda med dess risker. Förklara för barn att gräsklipparen är farlig och att de inte ska leka i trädgården när någon klipper gräset.

OBS!

Använd alltid skyddsglasögon, hörselskydd och kraftiga, halksäkra skor vid gräsklippning.

Varning! Klipp aldrig gräset med gymnastikskor, sandaler eller barfota.

7.1 Särskilda risker

Risk för skärskador

• Gräsklipparens roterande kniv kan kapa händer och fötter.
• Avlägsna alltid tändstiftshatten från tändstiftet när du lämnar gräsklipparen obevakad och eller vid service, reparation och eventuella justeringar.
• Låt aldrig någon hand, fot eller annan kroppsdel vara under gräsklipparen då motorn är igång.
• Öppna aldrig sidoluckan för att exempelvis avlägsna klipprester då motorn är igång.
• Använd inte gräsklipparen i branta sluttningar.
• Snurra aldrig på kniven för hand om tändstiftshatten är ansluten till tändstiftet.

Risk för flygande föremål

- Gräsklipparens roterande kniv kan kasta iväg stenar och andra föremål den träffar. Avlägsna alltid främmande föremål från klippytan innan klippning påbörjas och håll alltid obehöriga på säkert avständ.

Risk för andningsskador, brand och explosion

• Bensin, ångor och avgaser är giftiga och brandfarliga. Läs och respektera alla allmänna och lokala säkerhetsföreskrifter som gäller för hantering av bränsle och bensinmotorer.
  • Fyll inte på bränsle då motorn är igång.
• Fyll inte på bränsle i närheten av glöd eller öppen låga.

Risk för brännskada

- Vid drift blir vissa komponenter på motorn varma, exempelvis ljuddämparen (13). Rör dem ej och avvakta med service och underhåll tills de har svalnat.

7.2 Varningssymbolernas betydelse

Varning! Läs manualen.

Varning! Håll händer och fötter borta från öppningar och rörliga delar då motorn är igång.

Varning! Ta bort tändstiftshatten före justeringar, reparation och service.

Varning för flygande föremål! Håll obehöriga på säkert avständ.

Avlägsna alltid främmande föremål som kan kastas av gräsklipparens kniv.

Håll barn, djur och obehöriga på avständ under klippning.

Håll händer och fötter borta från kniven när motorn är igång. Låt dem aldrig komma under chassiet.

Klipp inte i branta sluttningar. I mindre sluttningar så klipp inte uppåt och nedåt, om du halkar så kan gräsklipparen rulla över dig med allvarliga skador som följd. Klipps längs med sluttningen istället.

Brandfara – förbjudet att elda eller röka i närheten av bränsletanken, särskilt vid påfyllning av bränsle.

• Använd inte gräsklipparen utan sidoutkastet eller sidoluckan.
• Fara! Håll händer och fötter borta från den roterande kniven.

7.3 Säkerhetsanordningar

Motorbrytarbygel (2)

Motorn kan bara startas och köras när motorbrytarbygeln hålls intryckt mot det övre handtaget (start/körläge). Så snart motorbrytarbygeln släpps så trycks den utåt (stoppläge/dödmansgrepp) och motorn stannar. Om motorbrytarbygeln ej fungerar så får gräsklip-paren ej användas.

WARNING! Kniven fortsätter att snurra en stund efter det att motorn stängts av.

Nödstopp

Om motorn inte stannar när du släpper motorbrytarbygeln, håll då en skruvmejsel mot tändstiftet och motorns kylfläns för att kortsluta tändstiftet. Åtgärda felet innan gräsklipparen startas igen.

Sidolucka (9) och sidoutkast (8)

När motorn är igång måste antingen sidoluckan (9) vara stängd eller sidoutkastet (8) vara monterat. De är båda viktiga skyddsanordningar som förhindrar oavsiktlig kontakt med den roterande kniven och minskar risken att träffas av kringflygande föremål.

Plomberade skruvar och fast varvtal

På gräsklipparen finns plomberade skruvar som inte får röras. Motorns varvtal får inte ändras.

8. HANDHAVANDE

8.1 Allmänt om klippning med motorgräsklippare

Innan du börjar klippa är det en god idé att inspektera gräsmattan och planera din klippning noggrant så att den blir effektiv och säker.

- Mät gräsets höjd och kontrollera att det är torrt. Om gräset är högt så klipp det i två omgångar. Klipp först med högt inställd klipphöjd och minska sedan klipphöjden inför den andra klippningen.

- Klipp inte vått gräs eftersom du riskerar att halka. Vått gräs lägger sig lätt så klippresultatet blir dåligt och det fastnar dessutom lätt på gräsklipparen.

- Gå inte för fort! För bäst klippresultat, gå i jämn, lugn takt så att gräsklipparen hinner klippa av gräset.

- Om gräset är tjockt och kraftigt, så klipp en smalare remsa.

- Ta bort eller märk ut stenar, rötter och föremål.

- Bind upp buskar och ta bort trädgårdsmöbler så att du slipper svänga och dra gräsklipparen mot dig på ett riskfyllt sätt.

- Planera åt vilket håll du ska klippa, så att det utkastade gräset och eventuella småstenar inte kastas mot ex. fönster eller växthus och orsakar stenskott eller hamnar i en pool.

- Avgör om du för en säkrare klippning behöver ett annat redskap/maskin till kanter, buskage, trånga passager och sluttningar. Om marken sluttar mer än 15° får du inte använda motorgräsklipparen.

- Sluttningar skall klippas i samma vertikalplan längs med sluttningen.

OBS! Om motorn stannar vid klippning, så klipp långsammare, minska klipphöjden och klipp smalare remsa.

8.2 Gräsklipparens funktioner

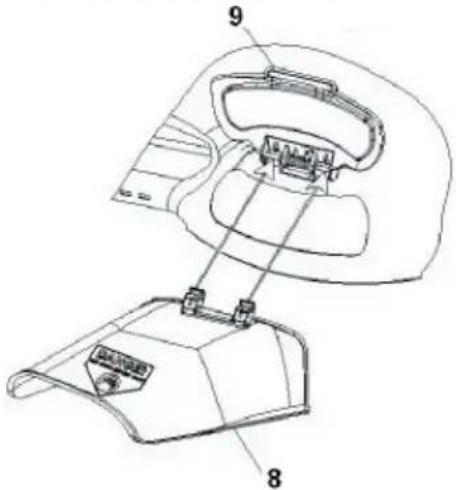

Montering och demontering av sidoutkast

- Håll upp sidoluckan (9) och fäst sidoutkastets (8) två klaffar på axlarna under sidoluckan (9).

- Se till att sidoluckan (9) fälls ner och håller sidoutkastet (8) på plats.

- För att avlägsna sidoutkastet (8), lyft upp sidoluckan (9) och lirka försiktigt ut sidoutkastet (8).

WARNING! Gräsklipparen får ej användas utan sidoutkast (8) eller nedfälld sidolucka (9). Risk för flygande föremål och beröring av den roterande kniven.

Inställning av klipphöjd

Klipphöjden justeras med en spak (6) på varje enskilt hjul. Lossa spaken och för den till önskad position. Kontrollera att alla fyra hjulen är inställda på samma klipphöjd, så att kniven ej tar i marken och så att klippningen blir jämn.

Gräsklipparen ska klippa utan motständ, annars får du ett dåligt resultat och ökar risken för olyckor. Vi rekommenderar att du klipper en tredjedel av gräsets höjd. Under högsommarens varmaste period bör du låta gräset vara lite högre eftersom stark sol kan torka ut en kortklippt gräsmatta.

8.3 Förberedelser inför klippning

Kontrollera följande:

- Att det inte finns några främmande föremål på klippytan.

• Att gräsklipparen är rengjord.
• Att motorbrytarbygeln fungerar och att dess wire inte har fastnat.
• Att kniven är vass och är ordentligt fastsatt.
  • Att alla delar är hela.
• Oljenivån, fyll på vid behov.
• Bränslenivån, fyll på vid behov.
• Att klipphöjden är inställd på samma höjd på alla hjul och anpassad till gräsets höjd.
• Att tändstiftshatten är fastsatt på tändstiftet

8.4 Klippning

OBS! Använd alltid skyddsglasögon, hörselskydd och kraftiga, halksäkra skor vid klippning av gräset.

a. Placera gräsklipparen stadigt på ett plant underlag, utomhus.
b. Prima motorn om den är kall, genom att trycka på den gula primerblåsan (5) 1–3 gånger.

TEMPERATUR TRYCKNINGAR

<0°C	2-3
0°C-10°C	1-2
>10°C	0-1

c. Ställ dig bakom gräsklipparen och tryck in motorbrytarbygeln (1) mot handtaget (12) med en hand.
d. Fatta gräsklipparens handtag (12) med den vänstra handen och med den högra handen magnapullens starchandtag (11). Dra med en jämn rörelse tills du känner motständ, ryck till, dra ej för hårt!

e. För sakta tillbaka starchandtaget (11) till magnapullen när motorn startat.
f. Håll motorbrytarbygeln mot det övre hand- taget och för gräsklipparen framför dig i en lugn takt så att gräsklipparen hinner klippa gräset. Var försiktig var gång du svänger och undvik att dra gräsklipparen mot dig.

WARNING!

• Luta aldrig gräsklipparen när motorn är igång.
• Var extra försiktig i sluttningar, när du drar gräsklipparen mot dig och när du ska svänga.
• Släpp omedelbart motorbrytarbygeln (1) om du blir störd i arbetet, kör på något eller om gräsklipparen börjar vibrera.

Klippning i sluttningar och svårklippta ytor Vid kanter, diken, ojämnheter, tjockt gräs och sluttningar måste du vara extra försiktig så att du inte mister kontrollen över gräsklipparen eller kör på sten och rötter.

• Klipp aldrig uppför eller nerför en sluttning. Klipp i samma vertikalplan, längs med sluttningen och iakttag största försiktighet vid byte av klippriktning.
• Klipp aldrig branta sluttningar (max. 15°).
• Klipp smalare remsor om gräset är tjockt.
• Skaffa eventuellt andra redskap/maskiner för svårklippta ytor.

a. Låt motorn svalna.
b. Avlägsna tändstiftshatten från tändstiftet.
c. Rengör gräsklipparen.
d. Kontrollera att gräsklipparen är hel.
e. Drag åt eventuellt lösa skruvar och muttrar.
f. Kontrollera att kniven är oskadad.
g. Töm bränsletanken om gräsklipparen skall förvaras i ett trångt utrymme eller om det finns risk för att bensinångorna kan nå öppen eld eller gnistor.

9. TRANSPORT OCH FÖRVARING

WARNING! Tändstiftshatten skall alltid vara avlägsnad från tändstiftet vid transport och förvaring.

9.1 Transport och korttidsförvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.

9.2 Vinter- och långvarig förvaring

a. Kontrollera att åtgärderna efter klippning utförts.
b. Dränera bränsletanken och kör motorn tills allt bränsle är förbrukat.
c. Lossa tändstiftet och häll i en matsked motorolja SAE 10W-30 i hålet där tändstiftet

satt. Dra i magnapullens starchandtag (11) ett par gånger och skruva tillbaka tändstiftet.

d. Förvara gräsklipparen i ett rent och torrt utrymme, på tryggt avständ från anordningar som kan avge gnistor.

10. SERVICE OCH UNDERHÅLL

WARNING! Tändstiftshatten skall alltid vara avlägsnad från tändstiftet innan service eller underhåll påbörjas.

Byte och kontroll av kniv

WARNING! Använd alltid handskar när kniven skall slipas eller bytas ut.

a. Kontrollera att tändstiftshatten avlägsnats från tändstiftet.
b. Töm bränsletanken.
c. Vänd gräsklipparen på den sida där ljuddämparen är placerad.
d. Använd en träbit för att låsa kniven i läge, så att den ej kan snurra.

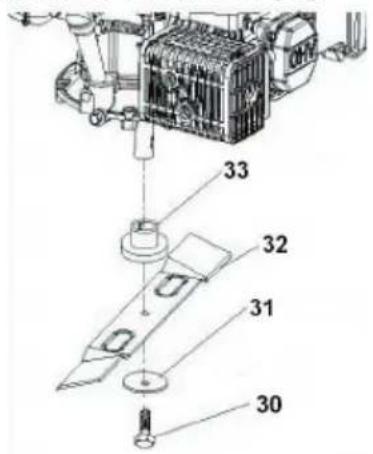

e. Skruva loss knivbulten (30) och avlägsna planbrickan (31) som håller fast kniven (32).

10.1 Underhållsschema

ÅTGÄRD EFTER 5 DRIFTS-TIMMAR		VAR 25:E DRIFTSTIMME	1 GÅNG/ÅR ELLER EFTER 100 DRIFTSTIMMAR
Slipa kniven och kontrollera att den är välbalanserad. x
Rengör/byt luftfilter x x
Smörj hjulaxel och lager med smörjfett. x
Kontrollera/byt tändstift x
Byt motorolja x x

* På en ny gräsklippare skall motoroljan bytas ut efter 5 driftstimmar, därefter räcker det att byta oljan en gång per år.

f. Avlägsna kniven (32). Rengör och inspektera kniven, leta efter sprickor, bucklor och andra skador. Är kniven i dåligt skick, ex. sprucken, ska den kasseras och bytas ut.

g. Slipa kniven med en fil.

h. Kontrollera knivens balansering genom att placera en skruvmejsel i centrumhålet. Om kniven är jämnt slipad och därmed välbalanserad, ska den hänga parallellt med marken (se bild). Om kniven tippar mot ena sidan är den ojämnt slipad och därmed obalanserad.

i. Rengör flänsen (33).
j. Montera tillbaka den slipade kniven eller en ny kniv med den böjda kanten riktad mot motorn. Om kniven monteras upp och ned kommer den inte att klippa ordentligt och kan dessutom vara en säkerhetsrisk.
k. Skruva fast kniven med hjälp av planbrickan, låsbrickan och knivbulten. Drag åt knivbulten (30) med 40 Nm. Kontrollera att kniven är korrekt monterad.

Kontroll/byte av tändstift

a. Avlägsna tändstiftshatten från tändstiftet.
b. Skruva bort tändstiftet.
c. Rengör elektroden med en mässingsborste eller byt ut det.
d. Kontrollera elektrodgapet, det skall vara 0,75 mm.

e. Skruva i tändstiftet för hand så långt som möjligt och skruva sedan ett halvt varv med en tändstiftsnyckel.

Byte av motorolja

Kör motorn en stund tills den är varm.

a. Placera maskinen på ett lätt lutande underlag mot ett uppsamlingsfat som placeras under oljepluggen.
b. Skruva bort oljestickan.
c. Skruva bort oljepluggen och låt motoroljan rinna ut i uppsamlingsfatet.
d. Skruva tillbaka oljepluggen och fyll på med ny motorolja, upp till markeringen på olje-stickan.
e. Skruva tillbaka oljestickan.

Ta loss locket till luftfiltret och plocka ut luftfilterelementet. Tvätta filtret med varmt tvålvatten, skölj noga och låt det torka ordentligt. Droppa sedan några droppar ren motorolja på filtret och krama ut överflödig motorolja. Om filtret är mycket smutsigt bör det bytas ut.

10.3 Problemlösning

WARNING! Avlägsna alltid tändstiftshatten från tändstiftet före reparation och underhåll.

PROBLEM ORSAK ÅTGÄRD
Motorn stannar vid klippning.	Gräset är för högt.Gräset är för tjockt och kraftigt.För hög klipphastighet.Gräset är blött	Minska klipphöjden.Minska klippbredden genom att klippa smalare remsa.Gå saktare så att gräsklipparen hinner klippa gräset.Vänta tills gräset torkat.
Motorn startar inte - ingen tendens till att tända.	Bensinen är slut eller för gammal.Motorn är kall.Gräsklipparen står på för högt gräs.Motorbrytarbygeln är ej intryckt.Tändstiftet är defekt.Motorn är flödad, för mycket bensin i motorns cylinder.	Fyll på ny bensin.Tryck ett par gånger på primerblåsan.Höj klipphöjden.Tryck in den.Rengör, justera eller byt tändstift.Skruva av tändstiftet, kontrollera om det är blött, dra några gånger i startsnöret.
Motorn stannar inte. Motorbrytarbygeln har fastnat.Wiren till motorbrytarbygeln är defekt.		Dra ut motorbrytarbygeln helt.Kontrollera, byt.
Motorns effekt är låg. För högt gräs.Gräs har fastnat i underredet eller kylflänsen.		Justera klipphöjdenoch klipp en smalare remsa.Stäng av och rengör.
Gräsklipparen vibrerar. Obalanserad eller trasig kniv.Lösa muttrar och skruvar.Annan orsak.		Inspektera och åtgärda kniven.Drag åt dem.Lämna in gräsklipparen till en auktoriserad verkstad.
Det kommer inte in något gräs i uppsamlaren.	Stopp i utloppet.Kniven defekt eller felaktigt monterad.Gräset är blött.	Stäng av och rengör.Kontrollera kniven.Avvakta tills gräset torkat.
Gräset klipps ojämnt Gräset	är blött.Klipphastigheten är för hög.Klipphöjden är för låg eller ojämnt inställd mellan hjulen.Utsliten eller felmonterad kniv.	Avvakta tills gräset torkat.Gå långsammare.Justera klipphöjden.Slipa eller byt kniven.

11. M ILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.

GRÄSKLIPPARE

LM 50HP

INNHOLD

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON/MONTERING
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÅNDTERING
9. TRANSPORT OG OPPBEVARING
10. SERVICE OG VEDLIKEHOLD
11. MILJ∅

1. INNLEDNING

- Gå aldri fra en maskin ubevoktet när motoren er i gang.

4.4 Händtering av drivstoff

8.1 Generelt om klipping med motorgressklipper

- Skråninger skal klippes i samme vertikalplan på langs av skråningen.

ADVARSEL! Bruk alltid hansker när kniven skal slipes eller skiftes.

a. Kontroller at tennplugghetten er fjernet fra tennpluggen.
b. Tøm drivstofftanken.
c. Snu gressklipperen på den siden der lyddemperen er plassert.
d. Bruk en trebit for å låse kniven i en posisjon slik at den ikke kan rotere.
e. Skru løs knivbolten (30), og fjern planskiven (31) som holder fast kniven (32).

g. Slip kniven med en fil.

- Oliestand, fyld på efter behov.

b. Slib kniven med en fil.

d. Sæt olieproppen i igen og påfyld ny motorolie op til markeringen på oliepinden.

e. Skru oliepinden på igen.
