BC-4500A - Babymonitor Neonate - Gratis bruksanvisning och manual

Produkttyp	Babymonitor
Märke	Neonate
Modell	BC-4500A
Frekvensområde	865 MHz
Antal kanaler	2 valbara
Digitala koder	8 valbara
Sändarens strömförsörjning	Uppladdningsbara Ni-MH-batterier (3 st medföljer) eller 6V DC-adapter via laddningsstation
Mottagarens strömförsörjning	Uppladdningsbara Ni-MH-batterier (3 st medföljer) eller 6V DC-adapter via laddningsstation
Batterityp	Ni-MH uppladdningsbart (medföljer)
Laddningsmetod	Snabbladdningsstation (medföljer) med intelligent laddningsindikering
Laddningsindikering	Blinkar rött/grönt vid detektering, rött snabbladdning, stadigt grönt fulladdat
Initial laddningstid	Minst 4 timmar före första användning
Mikrofonkänslighet	Justerbar via knappar (5 nivåer, 1-5 blinkningar)
Nattlampa	Ja, med permanent PÅ eller VOX-läge (röstaktiverat)
Visuell nivåmätare	LED-stapel på mottagaren som indikerar ljudnivå
Volymkontroll	Upp/ner-knappar på mottagaren, kan stängas av helt
Vibrationslarm	Ja, avstängningsbart på mottagaren
Räckviddsövervakningslarm	Hörbart larm och blinkande LED efter 2 minuter utanför räckvidd
Batterivarning	Blinkande LED på båda enheterna; mottagaren ljuder även larm
Medföljande tillbehör	6V AC växelströmsadaptrar (2 st), snabbladdare (2 st), sändare (1 st), mottagare (1 st), Ni-MH-batterier (6 st), handremmar (2 st), bruksanvisning (1 st)
Rekommenderad placering	Sändare cirka 1 m från spjälsäng; mottagare på avstånd för att undvika återkoppling
Driftstemperaturområde	-9°C till +50°C
Säkerhetsvarning	Inte en medicinteknisk produkt; vuxenövervakning krävs

Vanliga frågor - BC-4500A Neonate

Hur ställer jag in kanal och digital kod på sändaren och mottagaren?

Använd ett spetsigt föremål för att ställa in dip-switcharna. Switch 20 väljer kanal (position 1 för CH1, position 2 för CH2). Switchar 19 (positioner 2,3,4) väljer en av åtta digitala koder. Se till att båda enheterna har identiska inställningar.

Hur laddar jag batterierna för första gången?

Sätt i de medföljande Ni-MH-batterierna i enheten, placera sedan enheten (avstängd) i snabbladdaren. Ladda i minst 4 timmar före första användning. Laddningsindikatorn blinkar rött vid snabbladdning och blir stadigt grönt när den är fulladdad.

Varför ljuder räckviddslarmet?

Larmet ljuder om mottagaren är utanför räckvidd i över 2 minuter, eller om sändaren är avstängd, dess batteri är svagt, eller kanal/digital kod-inställningarna skiljer sig. Kontrollera inställningarna, flytta enheterna närmare eller ladda sändaren.

Hur justerar jag mikrofonkänsligheten på sändaren?

Tryck på ▲ (upp) eller ▼ (ner) knapparna på sändaren. Varje tryck får sändningsindikatorn att blinka. 1 blinkning är lägsta känslighet, 5 blinkningar är högsta. Justera så att sändaren aktiveras endast vid önskad ljudnivå.

Hur fungerar nattlampan?

Nattlampan kan ställas in på permanent PÅ genom att skjuta strömbrytaren till nattlampans läge, eller på VOX-läge genom att trycka på VOX-knappen. I VOX-läge tänds lampan när ljud upptäcks och släcks efter några sekunders tystnad.

Vad gör vibrationslarmet?

När mottagarens strömbrytare är inställd på vibrationsläge vibrerar enheten när ett tillräckligt högt ljud tas emot från sändaren. Användbart i bullriga miljöer som dammsugning. För att spara batteri, undvik att använda det ofta.

Hur stänger jag av mottagarens högtalare?

Tryck på volym ner-knappen upprepade gånger tills inget pip hörs. Högtalaren kommer att vara helt avstängd. Den visuella nivåmätaren indikerar fortfarande ljudnivåer.

Vad ska jag göra om jag upplever störningar eller brus?

Byt till den andra kanalen med kanal-dipswitchen, eller välj en annan digital kodkombination. Flytta även sändaren bort från andra elektriska apparater. Se till att båda enheterna har samma inställningar.

Hur länge räcker batteriet vid full laddning?

Batteritiden varierar med användningen. Användning av nattlampa eller vibrationslarm minskar batteritiden. Vanligtvis kan den räcka flera timmar. Batterivarningen (blinkande LED) indikerar när laddning behövs. Stäng alltid av enheten före laddning.

Kan BC-4500A användas som medicinteknisk produkt?

Nej, det är inte en medicinteknisk produkt. Den är utformad för att hjälpa till med övervakning men bör inte ersätta direkt vuxenövervakning, särskilt för för tidigt födda eller riskutsatta spädbarn. Rådfråga alltid din läkare.

BRUKSANVISNING BC-4500A Neonate

Tack för ditt köp av denna BC-4500 baby monitor. Din apparat har tilliverkats och kontrollerats enligt den strängast tänkbara kvalitetskontrollen för att se till att varje monitor lämnar fabriken i perfekt skick. Om du mot all förmodian skulle upptäcka defekter eller problem, kontakta din återförsöljare, vår tillal eller kundljänst.

Läs denna bruksanvisning noga för att uppnå apparatens maximala prestanda och öka dess livslångd.

Egenskaper

• Den fungerar I omfånget 865MHz med en utmärkt mottagningskvalitet.
• ÁTTA valbara digitala koder ger en hög immunitetsgrad mot störningar.
• TVÅ användningskanaler ger dig ytter Ilgare skydd mot stömingar.
• Akustisk och visuell varning när mottagaren befinner sig utanför mottagning-sområdet.
• LED-nlvåmåtare på mottagaren.
• Vaming för urladdat batteri på sändare och mottagare.
• Inställbar mikrofonkånslighet på sändaren.
• Vibrationsvarning på mottagaren vid signalmottagning.

WARNING

BC-4500 Baby monitor ska inte betraktas som en medicinsk anordning. Prematura spädbarn eller barn som anses vara utsatta för risker ska bevakas av läkare eller sjukvårdspersonal.

VI rekommenderar en direkt bevakning av ditt spådbam, i regelbundna intervoller, av en ansvaring vuxen förutom att använda din BC-4500.

STÄLLA IN KANALER OCH DIGITALA KODER

Sändare och mottagare

Tryck ner batterifackets lucka och skjut den öppen i pilens riktning.

Använd ett spetsigt föremål och välj en av de två inställningarna på DIP-strömbrytaren 20 (position 1) för att ställa in kanalen.

På samma vått, väljer du en av de åtta inställningarna för de tre DIP-strömbrytarna 19 (position 2, 3 och 4) för att ställa in den digitala koden.

Se till att inställningen och nummersekvensen är densamma i både såndare och mottagare.

Kanalinställning Inställning av digital kod

CH1	000	001
CH2	010	100
	011	101
	110	111

OBS Om du skulle upptäcka stömingar under den faktiska driften, kan du byta till en annan kanal eller ändra Inställningarna för de tre DIP-strömbrytarna till en ny kombination. Se till att bevara samma Inställning både for såndare och mottagare.

STRÖMTILLFÖRSEL

Sändare och mottagare

1. Drift med det laddbara batteriet

Tryck ner batterifackets lucka och skjul den öppen i pilens riktning. Sätt i de medföljande laddbara Ni-mH-batterierna i facket. Observera polaritetsanvisningarna.

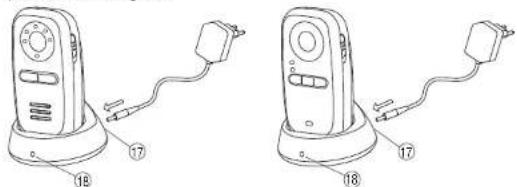

1. Drift med växelström genom att använda den intelligenta snabbladdaren

Anslut kontakten på den medtöljande 6-voits strömkabeln till DC-urtoget) 17 på snabblaadaren och se till att polariteten är korrekt. Med avstångd apparat, ska du ställa den i snabbladaren. Laddningsindikatom 18 blinkar växelvis med grönt och rött sken medan batteriets status detekteras. Justera positionen av enheten om laddningsindikatorn 18 inte tänds. Efter en kort stunde, blinkar laddningsindikatorn 18 endost med rött sken för att indikera att batteriet håller på att snabbladdas. Då batterlet är fulständigt laddat, tänds indikatorn 18 med ett staaligt grönt sken. Nu kan enheten sättas på för användning. Du kan välja mellan att ta ut den eller låta den stå kvar i snabbladaren utan att skada batterlet, I det senare fölet, när batterlet håller på att laddas ur och spänningen faller under en viss nivå, kommer snabblaadaren att sätta lgång med batteriladningen igen.

Obs: Innan du använder mottagaren för första gången, ska du ladda NI - mH-batterlet med snabbladdaren I några timmar. Se till att stänga av enheten innan du börjar ladda batteriet.

OBS: SE TILL ATT BATTERIET I MOTTAGAREN ÄR LADDBART INNAN DU SÄTTER DET I SNABBLADDAREN, ANNARS KAN EN EXPLOSION UPPSTÅ. SE TILL ATT DET LADDBARA BATTERIET INSTALLERAS I MOTTAGAREN INNAN DU SÄTTER DET I SNABBLADDAREN, ANNARS KOMMER MOTTAGAREN INTE ATT FUNGERA NORMALT.

KONTROLLERNAS LAYOUT

SÄNDARE

① Nattlampa
② Knapp för att öka mikrofonens känslighet
③ Sändningsindikator
④ Mikrofon
⑤ Kontrollknapp till nattlampan VOX
⑥ Strömbrytare på/av och nattlampa
⑦ Indikator ström på/urladdat batteri Knapp för att minska mikrofonens
⑧ känslighet
⑨ Visuell nivámåtare/indikator utom omfånget

⑩ Knapp för att minska volymen
⑪ Vibrationsindikator
⑫ Högtalare
⑬ Knapp för all óka volymen
⑭ Strömbrytare på/av och vibrationsbrytare
⑮ Laddningskontakter ⑯ Laddningsstift
⑰ DC-uttag
⑱ Laddningsindikator
⑲ DIP-brytare för digital kod
⑳ DIP-brytare för kanal

DRIFT

SÄNDARE

1. Ställ strömborytaren PÅ/AV ⑥ Ilåget ON för att sätta på apparaten. Strömindikatom ⑦ tänds och lyser grön.
2. Sätt sändaren cirka 1 m från barnsängen med mikrofonen 4 vänd mot babyn.
3. Justera mikrofonens känslighet genom att använda knappen för inställning av känsligheten ② och ③ så att enheten stalls in för sändning så snart mikrofonen ④ tångar upp ett ljud med önskad loudnessnivå. Sändningsindikatorn ⑤ blinkar varje gång du trycker på knappen. Ju fier blinkningar, desto mer känslig är mikrofonen för ljud (maximal nivå är 5 blinkningar och minimal nivå är 1 blinkning). Tryck på för att öka och för att minska mikrofonens känslighet.
4. Då enheten befinner sig i sändningsläget, tänds sändningsindikatom 3 med ett rött sken. Sändaren återgår till standbyläge några sekunder efter att mikrofonen 4 slutar att fånga upp ljud och sändningsindikatom 3 slocknar.
5. Eftersom den här babymontorn är utrustad med en varningsfunktion då man är utanför mottagningsfättet, skickar sändaren en signal till mottagaren i regelbundna intervaller även då mikrofonen 4 inte fångar upp ljud. Sändningsindikatorn ③ blinkar på motsvarande sätt.
6. Nattlampan ① kan ställas in för att altid vara på, ON, genom att flytta strömbrytaren PÅ/AV ⚫ till läge ⚙. Nattlampan kan också ställas in på VOX (röstaktivering) genom att tillfälligt trycka på VOX-kontrollknappen ⑤ . I VOX-läget, sätts nattlompan på när mikrofonen ① detekterar ett ljud och stängs av automatiskt några sekunder efter att mikrofonen ④ slutar att fänga upp ljud. Då du tillfälligt trycker på nattlampans VOX-kontrollknapp ⑤ växlar nattlampan mellan att vara permanent PÅ och VOX.
7. Batteriets status visas på indikatom för påsättning/urladdat batteri ⑦. Då batterlet laddas ur, börjar Indikatom för urladdat batteri ⑦ att blinka. Ladda batteriet med snabbladdaren.

MOTTAGARE

1. Ställ strömbrytaren PÅ/AV ⑭ I läget PÅ för att sätta på enheten. Strömindikatom ⑦ tänds med ett grönt sken.
2. Placera mottagaren på ett skäligt avständ från sönderen för att undvika feedback. Om avständet inte är tillräckligt kommer ett skrikande ljud att håras ut högtalaren (12).
3. Så snart som enheten far emot en signal från sändaran, tänds LED-indikatorerna på nivämätaren ⑨ Ju högre babyns röst är, desto fler LED-indikatorer tänds. Denna funktion är mycket användbar om föral drarna föredrar att minska högtalarvolymen för att miljön ska vara lugn.
4. Högtalarvolymen kan justeras genom att använda' volymknapparna upp/ner 13 och 10 . Varje gång du trycker på dessa knappar hõrs ett pipljud och ljudstyrkan motsvarar ljudvolymen som hõrs i högtalaren 12 . Om du håller knappen för lägre volym 10 nedtryckt tills inget pipljud hãrs mer, kommer högtalaren att tystas helt.
5. Den här enhelen är ultrustad med en vibrationsvarning. Ståll strömbrytaren PÅ/AV 14 i läge 111. Vibrationsindikatorn (1) tänds. Då babyns röst är till räckligt hög, börjar vibratom att fungera. Funktionen är mycket användbar då föräldern arbetar i en mycket bullrig miljö (1 ex. vid dammsugning). För att spara på batteriet rekommenderar vi att du inte använder vibrationsfunktionen alltför ofta.
6. Så snart mottagaren år bortom sändarens kommunikationsomfång i mer än 2 minuter, hörs ett larm och LED-nivändikatom för att varna föräldrama. Larmet stängs endast av om mottagaren återgår till sändarens kommunikationsomfång.

OBS: det hör larmet hörs även då sändare stängs av, om batteriet är urladdat eller strömmen har gått eller om inställningen av kanal/digital kod inte är densamma för sändare och mottagare.

1. Då tillståndet för det laddbara batteriet visas av indikatom för ström/uladdat batteri ⑦ och batteriets laddning sjunker under en viss nivå, börjar indikator ⑦ att blinka och ett larm hörs för att påminna föräldraina att ladda batteriet med snabbladdaren.
2. Sändaren och mottagaren kan båras genom att hänga dem på halsbandet så som visas.

FÖRSIKTIGHETSÅTGÄRDER

• Använd endast de medföljande AC-adaptrama. Användning av andra adaptrar kan leda till skada på BC-4500 baby monitor.
• Då du inte ska använda bevakningsapparalen under en längre tid, ska du ta ut alla batterier ur sändaren och mottagaren för att unavika skada på grund av batteriläckage.
• Koppla i från AC-adaptern från väggullaget då du avser att inte använda apparaten.
• Modellen BC-4500 fungerar bäst i ett temperaturomfång mellan -9°C och +50°C.
• Låt inte monitorn vara utsatt för starkt solljus under en lång tid eller nära en värmekälla, en fuktig eller extremt dammig miljö.
• Öppna inte höljet. Det innehåller inga delar som användaren kan reparera.

STANDARDTILBEHÖR

a. 6V AC strömtillförsel x 2
b. Snabbladdare x 2
c. Sândare x 1
d. Mottagare x 1
e. Laddbart NI-mH-batter1 x 6
1. Handledsrem x 2
g. Bruksanvisning x 1

C

d

b

e

f

g

FELSÖKNINGSGUIDE

Problem Möjliga orsaker Lösning

Sändaren sönder inte	- Mikrofonens känslighet är för låg.	- Öka mikrofonens känslighet med knappen upp/ner 2 och 1
	- Batterlet är urladdat.	- Ladda batterlet med laddaren.
Sändaren är altid på	- För hög mikrotonkänslighet	- Justera mikrotonkänsligheten med knappen upp/ner 2 och 8 så att sändaren blir förstaktverad
Larmet urantför intervall	- Kanal- eller digitalkods - Inställningen är inte densamma Isändare och mottagare.	- Ståll in samma kanal och digitala kod i sändare och mottagare
	- Sändarens batteri är urladdat	- Ladda batterlet med laddaren.
	- Avständel mellon sändare och mottagare överskider driftomfänget.	- Flytta sändaren och mottagaren närmare varandra.
Larmet urantför intervall gör på ibland	- Störning från andra enheter som används på samma kanal.	- Byt till en annan kanal.
Visar alltid varning om urladdal batteri	- Batterlet är urladdat	- Ladda batterlet med laddaren.
	- Det finns inget batteri i mottagaren.	- Installera ett laddabart batteri i batterifacket.
	- Det laddabara batterlet är skadat.	- Byt mot ett nytt batteri.
Batterlers livslänga är kort	- Nattlampan är alltid på.	- Stång av nottlampan eller ställ in VOX-funktionen.
	- Vibrationslarm på	- Stång av vibrationsvarningen.
Myckot statiskt ljud och stömingar	- Sändaren är nära andra elapparater.	- Avlägsna elapparater eller flytta bort sändaren längt bort från störingskållor eller byt till en annan kanal.
Fär kort kommunikatlonsomfäng	- Mänga stälstrukturer mellan sändare och mottagare.	- Flytta på söndare eller mottagare
	- Sändarens batteri är urladdat.	- Ladda batteriet med laddaren.
