Produkttyp	Luftkompressor
Modell	200-011
Märke	Meec Tools
Märkspänning	230 V ~ 50 Hz
Effekt	1.5 hp
Varvtal	2850 rpm
Arbetstryck	8 bar
Trycktanksvolym	24 L
Angiven luftvolym	180 L/min
Ljudeffektnivå	97 dB(A)
Skyddsklass	IP20
Vikt	21 kg
Oljetyp	SAE 15W/40 eller motsvarande
Oljebyte intervall	Första efter 100 timmar, därefter var 500:e timme
Rengöringsintervall insugningsfilter	Var 300:e timme
In- och urkopplingstryck	5 bar / 8 bar
Säkerhetsfunktioner	Tryckavlastningsventil, överbelastningsskydd
Säkringskrav	16 A
Omgivningstemperatur	+5°C till +40°C
Användningsområde	Endast torra utrymmen; inte för våta förhållanden

Vanliga frågor - 200-011 Meec Tools

Vilken typ av olja ska jag använda till kompressorn?

Använd SAE 15W/40 eller motsvarande. Kontrollera oljenivån regelbundet mellan det röda märket och den övre kanten på oljesiktglaset.

Hur ofta ska jag byta olja?

Första oljebyte efter 100 timmars drift, därefter var 500:e timme. Töm och fyll på med färsk olja.

Hur tömmer jag kondensvatten?

Öppna avtappningsventilen i botten på trycktanken efter varje användning. Kondensvatten kan innehålla olja; lämna till återvinning.

Vad gör tryckavlastningsventilen?

Den är inställd på högsta tillåtna tryck. Dra i ringen med jämna mellanrum för att kontrollera att den fungerar. Justera inte eller ta bort förseglingen.

Hur rengör jag insugningsfiltret?

Rengör var 300:e timme. Slå ur filtret och blås rent med lågt tryck (cirka 3 bar). Se till att kompressorn är kall.

Vilka säkerhetsåtgärder ska jag vidta?

Använd hörselskydd, ögonskydd och andningsmask om det behövs. Håll arbetsområdet rent, undvik brandfarliga gaser, använd lämpliga kläder.

Varför löser motoröverbelastningen ut?

Möjliga orsaker: hög nätspänning, hög omgivningstemperatur, defekta ventiler, låg oljenivå. Låt motorn svalna innan du startar om.

Kan jag använda en förlängningssladd?

Långa förlängningssladdar kan orsaka spänningsfall och förhindra start. Om det behövs, använd endast utomhusgodkända sladdar med tillräcklig area.

Hur kontrollerar jag oljenivån?

Oljenivån måste synas mellan det röda nivåmärket och den övre kanten på oljesiktglaset på oljeavtappningspluggen.

Vilken ljudnivå har kompressorn?

Ljudeffektnivån är 97 dB(A). Använd hörselskydd vid behov.

BRUKSANVISNING 200-011 Meec Tools

Bruksanvisning för kompressor 1,5 hk

Bruksanvisning for kompressor 1,5 hk

Anvisningar om uppställning 5

Säkerhetsanvisningar för arbete med tryckluft och färgspruta 5

Följ säkerhetsanvisningarna vid sprutmålning!...... 5

Användning av tryckbehållare enligt tryckbehållarförordningen 5

Starta/stänga av kompressorn 8

Kondensvatten 8

Säkerhetsventil 9

Kontrollera oljenivån regelbundet 9

Oljebyte 9

Förebygg korrosion....9

Tryckbrytarinställning 9

Möjliga felorsaker....9

NORSK 11

Symboler på maskinen 11

Läs bruksanvisningen noggrant innan användning!

OBS! Vid användning av denna kompressor ska följande grundläggande säkerhetsåtgärder vidtas som skydd mot elektriska stötar, risker för personskador och brandfaror.

Läs dessa anvisningar innan du börjar använda kompressorn och följ dem under användningen.

Symboler på maskinen

Läs bruksanvisningen.

Varning för elektrisk stöt.

Använd hörselskydd.

Varning för heta delar.

• Håll din arbetsplats i ordning. Oreda på arbetsplatsen utgör en olycksrisk.

- Ta hänsyn till påverkan från omgivningarna. Utsätt inte kompressorn för regn. Använd inte kompressorn i fuktiga eller våta omgivningar. Se till att belysningen är god. Använd inte kompressorn i närheten av brandfarliga vätskor eller gaser.

- Skydda dig mot elektriska stötar. Undvik att röra vid jordade delar som t.ex. rör, värmeelement, spisar, kylskåp.

- Håll barn borta från kompressorn! Låt inte andra personer röra vid kompressorn eller kabeln, håll dem borta från din arbetsplats.

- Förvara kompressorn på säker plats. När kompressorn inte används ska den förvaras i ett torrt, slutet utrymme och utom räckhåll för barn.

- Överlasta inte kompressorn. Den arbetar bättre och säkrare inom det angivna kapacitetsområdet.

- Bär lämplig arbetsklädsel. Bär inte löst sittande kläder eller smycken. Du kan fastna i rörliga delar. Vid arbeten utomhus rekommenderar vi gummihandskar och halkfria skor. Bär hårnät om du har långt hår.

- Använd skyddsglasögon. Använd andningsmask vid dammande arbeten.

- Använd inte kabeln till annat än den är avsedd för. Dra inte kompressorn genom att dra i kabeln och använd den inte för att dra stickkontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.

• Stå alltid stabilt. Undvik onormala kroppsställningar. Se till att stå stabilt och håll alltid balansen.

- Sköt kompressorn noga. Håll kompressorn ren för att kunna arbeta väl och säkert. Följ underhållsföreskrifterna. Kontrollera stickkontakten och kabeln regelbundet och låt en auktoriserad fackman byta ut den om den är skadad. Kontrollera förlängningssladden regelbundet och byt ut den om den är skadad.

- Dra ur nätkontakten. Då den inte används, före underhåll.

- Låt inte några verktygsnycklar sitta kvar. Kontrollera att nyckeln och inställningsverktygen är borttagna före inkopplingen.

- Undvik oavsiktlig start. Försäkra dig om att brytaren är frånslagen vid anslutningen till strömnätet.

- Förlängningssladdar utomhus. Använd endast förlängningssladdar som är avsedda för utomhusbruk och som har motsvarande beteckning.

- Var alltid uppmärksam. Var uppmärksam på ditt arbete. Använd inte kompressorn då du är okoncentrerad.

- Kontrollera din kompressor för skador. För ytterligare användning av kompressorn ska du noggrant kontrollera att skyddsanordningarna eller lätt skadade delar fungerar felfritt och ändamålsenligt. Kontrollera att de rörliga delarna fungerar ordentligt, att de inte fastnar eller är skadade. Samtliga delar måste vara rätt monterade och alla villkoren för kompressorn ska uppfyllas. Skadade skyddsanordningar och delar ska repareras eller bytas ut fackmässigt av en serviceverkstad, om inget annat anges i bruksanvisningen. Skadade brytare måste bytas ut på en serviceverkstad. Använd inte verktyg som har brytare som inte går att slå till eller från.

• OBS! För din egen säkerhets skull bör du endast använda tillbehör och extraaggregat som anges i bruksanvisningen eller som rekommenderas eller anges av återförsäljaren. Användning av andra verktyg eller tillbehör än dem som anges i bruksanvisningen eller i katalogen kan leda till att du skadas.
• Reparationer får endast utföras av elektriker. I annat fall kan olyckor ske.
• Anslut dammutsugningsanordningen. Om en anslutningsenhet för dammutsugningsanordning finns – försäkra dig om att den ansluts och används.
• Buller. Bullret på arbetsplatsen kan överskrida 85 dB(A). I detta fall krävs hörselskyddsåtgärder för användaren.

Anvisningar om uppställning

• Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till återförsäljaren.
• Före driftstarten måste oljenivån i kompressorpumpen kontrolleras.
• Uppställningen av kompressorn bör vara i närheten av förbrukaren.
• Undvik långa luftledningar och långa till-ledningar (förlängningar).
• Se till att insugningsluften är torr och dammfri.
• Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
• Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°/+40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.
• Kompressorn är lämplig för användning i torra utrymmen.
• Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.

Säkerhetsanvisningar för arbete med tryckluft och färgspruta

• Kompressor och ledningar uppnår höga temperaturer under driften. Beröring leder till brännskador.
• Gaser eller ångor som sugs in av kompressorn ska hållas fria från föroreningar som kan leda till brand eller explosion i kompressorn.
• Håll fast kopplingsdelen med handen då du lossar slangkopplingen för att undvika skador på grund av att slangen hoppar bakåt.
• Bär skyddsglasögon under arbeten med blåspistolen. Främmande föremål och delar som blåses bort kan lätt förorsaka personskador. Blås inte på andra personer med blåspistolen och blås interen kläder på kroppen.

Följ säkerhetsanvisningarna vid sprutmålning!

• Bearbeta inte lacker eller lösningsmedel med flampunkt lägre än 55° C.
• Värm inte upp lacker och lösningsmedel.
• Om hälsofarliga vätskor bearbetas krävs filterskydd (ansiktsmask). Följ också de uppgifter om skyddsåtgärder som ges av tillverkaren av sådana ämnen.
  • Rökning är förbjuden under sprutmålning samt i arbetsrummet. Även färgångor är lättantändliga.
• Eldstäder, öppen eld eller gnistbildande maskiner får inte finnas på platsen resp. köras.
• Arbetsrummet måste vara större än 30 m ^3 och det måste finnas tillräcklig ventilering vid sprutning och torkning. Spruta inte mot vinden. Följ bestämmelserna från den lokala polismyndigheten vid sprutning av brandfarliga resp. farliga sprutmaterial.
• Mat och dryck får inte förvaras eller intas i arbetsrummet.
• Beakta uppgifterna och märkningarna för farliga ämnen som finns på förpackningarna till bearbetade material. Vidtag lämpliga skyddsåtgärder vid behov, särskilt med tanke på lämpliga kläder och ansiktsmasker.
• Bearbeta inte medier som lacknafta, butylalkohol och metylenklorid tillsammans med PVC-tryckslangen (förkortad livslängd).

Användning av tryckbehållare enligt tryckbehållarförordningen

1. Den som använder en tryckbehållare ska hålla den i felfritt tillstånd, använda och övervaka den korrekt, utföra nödvändiga underhålls- och reparationsarbeten utan dröjsmål samt vidta de säkerhetsåtgärder som omständigheterna kräver.
2. Tillsynsmyndigheterna kan i enstaka fall anordna nödvändiga övervakningsåtgärder.
3. En tryckbehållare får inte användas om den uppvisar brister som kan utgöra en risk för användaren eller tredje man.
4. Kontrollera tryckbehållaren med regelbundna intervaller avseende skador, t ex rost. Kontakta kundtjänstverkstaden om skador har konstaterats.

TEKNISKA DATA

Märkspänning	230 V ~ 50 Hz
Effekt	1,5 hk
Varvtal	2850 v/min
Driftstryck	8 bar
Tryckbehållarens volym	24 l
Avgiven luftmängd	180 l/min
Ljudeffektsnivå, LwA	97 dB(A)
Kapslingsklass	IP20
Vikt	21 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING!

Läs Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

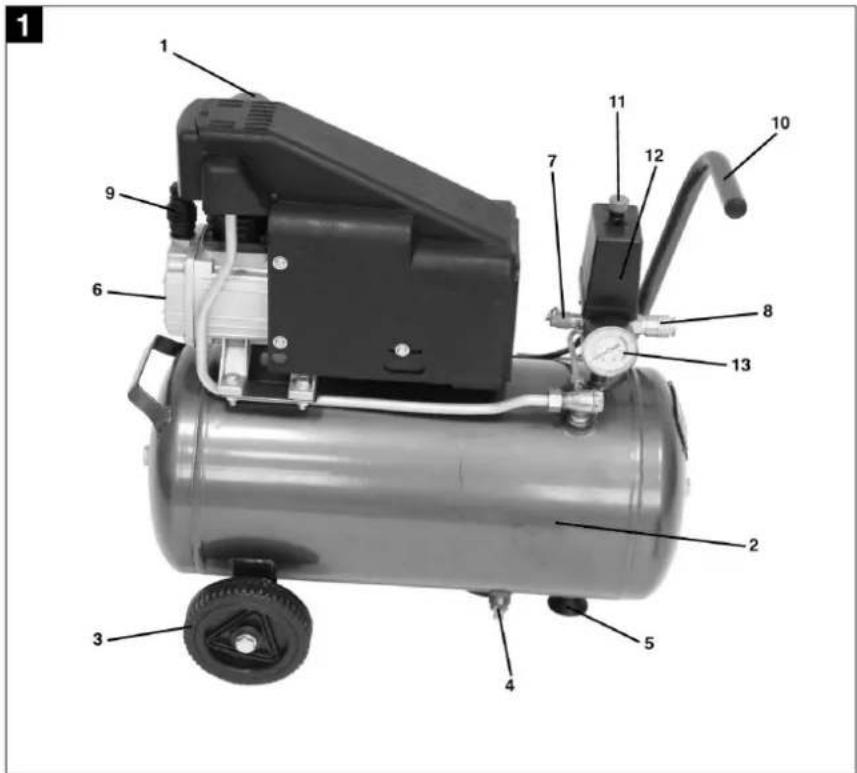

BESKRIVNING

1. Luftfilter
2. Trycktank
3. Hjul
4. Avtappningsskruv för kondensvatten
5. Stöd
6. Oljeavtappningsplugg / synglas

7. Säkerhetsventil

8. Snabbkoppling

9. Oljepåfyllningsplugg
10. Transporthandtag
11. Strömbrytare PA/AV
12. Tryckvakt
13. Manometer

HANDHAVANDE

Före driftstart

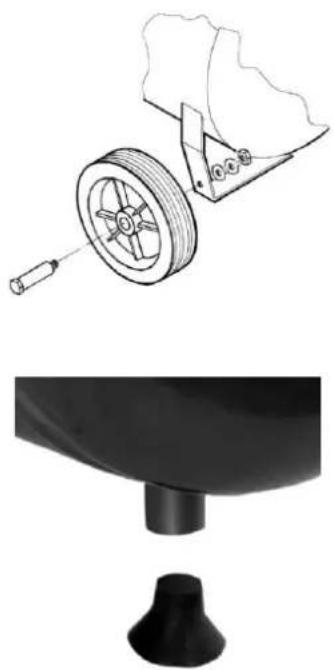

Montera hjulen

Montera de bifogade hjulen.

Montera det bifogade gummistödet på stödfoten.

Ta bort transportpluggen med en skruvmejsel eller liknande och skruva sedan fast luftfiltret på maskinen

Lossa den fabriksmonterade pluggen från öppningen för oljepåfyllning med en skruvmejsel och sätt in den bifogade pluggen i öppningen. OBS! Kontrollera oljenivån innan användning.

Elanslutning

Kompressorn är utrustad med en nätkabel med jordad kontakt. Denna kan anslutas till ett valfritt jordat vägguttag 230V \~ 50 Hz som har kopplats till en 16 A säkring. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar. Vid temperaturer under +5 °C finns det risk för att motorn inte kan starta.

Starta/stänga av kompressorn

Starta kompressorn genom att dra den röda strömbrytaren uppåt. Tryck ner strömbrytaren för att stänga av kompressorn.

UNDERHÅLL

OBS! Kompressorn får inte vara trycksatt eller ansluten till nätspänning då den rengörs eller underhålls.

Kondensvatten

Kondensvattnet ska tömmas ur efter användning genom avtappningsventilen (i botten på tryckbehållaren).

OBS! Kondensvattnet kan innehålla små mängder olja. Lämna in kondensvattnet på av kommunen anvisad miljöstation.

Säkerhetsventil

Säkerhetsventilen är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att ändra inställningen av säkerhetsventilen eller att ta bort plomberingen. För att säkerhetsventilen ska fungera korrekt ska den aktiveras med jämna mellanrum. Dra i ringen tills du hör hur tryckluft släpps ut. Släpp sedan ringen.

Kontrollera oljenivån regelbundet

Oljenivån måste vara synlig mellan den röda kontrollpunkten och den övre kanten på synglaset.

Oljebyte

Rekommenderad olja: SAE 15W/40 eller likvärdig. Den första påfyllningen ska bytas efter 100 driftstimmar. Därefter ska oljan tappas ur och ny fyllas på efter var 500:e driftstimme. Slå ifrån motorn och dra ur stickkontakten från uttaget. Efter att du har släppt ut eventuellt förekommande lufttryck kan du skruva ur oljeavtappningspluggen på kompressorpumpen. Samla upp oljan genom att placera en behållare under oljeavtappningshålet.

Om inte all olja rinner ut rekommenderar vi att du tippar kompressorn något. Spilloljan lämnar du in på en miljöstation. När oljan runnit ur skruvar du i oljeavtappningspluggen/synglaset igen. Ta bort locket till oljepåfyllningspluggen med en skruvmejsel och fyll på olja tills oljan när upp till den röda punkten på synglaset. Sätt därefter på locket på oljepåfyllningspluggen igen.

Insugningsfiltret förhindrar att damm och smuts sugs in. Det är nödvändigt att detta filter görs rent var 300:e driftstimme. Ett tilltäppt insugningsfilter förminskar kompressorns kapacitet avsevärt. Slå ur filtret och blås sedan ur det med lågt tryck (ca 3 bar) och sätt sedan in det på nytt.

OBS! Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Förebygg korrosion

Beroende på användningsförhållanden kan kondensvatten samlas i tanken. Detta måste tömmas ut varje dag. Om inte tanken är försedd med automatisk kondensavtappning kan du öppna avtappningskranen för att tappa ut kondensvattnet.

Kontrollera en gång om året visuellt att tankens insida och utsida är fria från korrosion. Om utrustningen används med oljefri kompressor, vid hög luftfuktighet eller under krävande förhållanden, som dålig ventilation eller korrosiv atmosfär, ska tanken kontrolleras var 3:e månad.

Väggtjockleken vid eventuell korrosion får inte någonstans underskrida 2 mm.

Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

Inkopplingstryck: 5 bar

Urkopplingstryck: 8 bar

FELSÖKNING

Möjliga felorsaker

Som leder till överbelastning av motorn och därmed till att överbelastningsskyddet slår till:

• för hög nätspänning
• för höga omgivningstemperaturer och otillräcklig lufttillförsel
• defekta kompressorventiler eller otät backventil
• min. oljenivå, vevstakslagret går trägt

Slå till växelströmsmotorn igen efter avkylningspausen. Undvik att röra vid varma aggregatdelar och rörledningar.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.

SIKKERHETSANVISNINGER

Les bruksanvisningen.

Advarsel om elektrisk støt.

Bruk hørselvern.

Advarsel om varme deler.

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmáter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
91 dB(A)	97 dB(A)	Annex VI / Bilaga VI / Vedlegg VI / Załącznik VI

Där tillämpbart, namn och adress hos involverat kontrollorgan:
