200-011 - Kompressor Meec Tools - Gratis bruksanvisning og manual

Produkttype	Luftkompressor
Modell	200-011
Merke	Meec Tools
Merkespenning	230 V ~ 50 Hz
Effekt	1,5 hk
Hastighet	2850 o/min
Driftstrykk	8 bar
Trykktankvolum	24 L
Oppgitt luftvolum	180 L/min
Lydeffektnivå	97 dB(A)
Beskyttelsesgrad	IP20
Vekt	21 kg
Oljetype	SAE 15W/40 eller tilsvarende
Oljeskiftintervall	Første gang etter 100 timer, deretter hver 500 timer
Rengjøringsintervall inntaksfilter	Hver 300 timer
Innkobling/Utkoblingstrykk	5 bar / 8 bar
Sikkerhetsfunksjoner	Trykkavlastningsventil, overbelastningsbeskyttelse
Sikringskrav	16 A
Omgivelsestemperatur	+5 °C til +40 °C
Bruksområde	Kun tørre områder; ikke for våte forhold

Ofte stilte spørsmål - 200-011 Meec Tools

Hvilken type olje bør jeg bruke til kompressoren?

Bruk SAE 15W/40 eller tilsvarende. Kontroller oljenivået regelmessig mellom det røde merket og den øvre kanten av siktglasset.

Hvor ofte bør jeg skifte olje?

Første oljeskift etter 100 timer drift, deretter hver 500 timer. Tøm og fyll på ny olje.

Hvordan tømmer jeg kondensvann?

Åpne tømmeventilen i bunnen av trykktanken etter hver bruk. Kondensvann kan inneholde olje; kast på gjenvinningsstasjon.

Hva gjør trykkavlastningsventilen?

Den er innstilt på høyeste tillatte trykk. Trekk i ringen med jevne mellomrom for å kontrollere at den fungerer. Ikke juster eller fjern forseglingen.

Hvordan rengjør jeg inntaksfilteret?

Rengjør hver 300 timer. Bank ut filteret og blås rent ved lavt trykk (ca. 3 bar). Sørg for at kompressoren er kald.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk hørselsvern, øyevern, og åndedrettsmaske om nødvendig. Hold arbeidsområdet ryddig, unngå brannfarlige gasser, bruk riktig klær.

Hvorfor løser motoroverbelastningen ut?

Mulige årsaker: høy nettspenning, høy omgivelsestemperatur, defekte ventiler, lavt oljenivå. La motoren avkjøles før omstart.

Kan jeg bruke skjøteledning?

Lange skjøteledninger kan forårsake spenningsfall og hindre start. Om nødvendig, bruk kun utendørsgodkjente ledninger med tilstrekkelig tverrsnitt.

Hvordan sjekker jeg oljenivået?

Oljenivået må være synlig mellom det røde nivåmerket og den øvre kanten av siktglasset på oljetømmepluggen.

Hva er støynivået?

Lydeffektnivået er 97 dB(A). Bruk hørselvern etter behov.

BRUKSANVISNING 200-011 Meec Tools

Montering av luftfilter 8

Montering av oljeplugg....8

Elanslutning 8

Rengöring av insugningsfilter 9

Instruksjoner om plassering.... 12

Sikkerhetsanvisninger for arbeid med trykkluft og fargespray.... 12

Følg sikkerhetsanvisningene ved sprøytemaling.... 12

Bruk av trykkbeholdere i henhold til trykkbeholderregler.... 13

Det er viktig å unngå korrosjon 16

Trykkbryterinnstilling 16

Mulige årsaker til feilen 16

POLSKI 18

Montering av luftfilter

Montering av oljeplugg

Rengöring av insugningsfilter

Les bruksanvisningen nøye før bruk!

OBS! Når denne kompressoren skal brukes, skal følgende sikkerhetstiltak treffes for å beskytte mot elektriske støt, risiko for personskader og brannfarer.

Les alle anvisninger før du tar i bruk kompressoren, og følg dem under bruk.

Symboler på maskinen

- Hold arbeidsplassen ryddig. En rotete arbeidsplass utgjør en ulykkesrisiko.

- Ta hensyn til påvirkningen fra omgivelsene. Ikke utsett kompressoren for regn. Ikke bruk kompressoren i fuktige eller våte omgivelser. Pass på at belysningen er god. Kompressoren må ikke brukes i nærheten av brannfarlige væsker eller gasser.

- Beskytt deg mot elektrisk støt. Unngå å berøre jordede deler, f.eks. rør, varmeelement, komfyrer og kjøleskap.

- Hold barn borte fra kompressoren. Ikke la andre personer berøre kompressoren eller kabelen – hold dem borte fra arbeidsplassen din.

- Oppbevar kompressoren på et sikkert sted. Når kompressoren ikke er i bruk, skal den oppbevares i et tørt, lukket rom og utenfor barns rekkevidde.

- Unngå å overbelaste kompressoren. Den fungerer bedre og sikrere innenfor det angitte kapasitetsområdet.

- Bruk egnede arbeidsklær. Ikke bruk løstsittende klær eller smykker. Disse kan sette seg fast i bevegelige deler. Ved arbeid innendørs anbefaler vi gummihansker og sklisikre sko. Bruk hårnett hvis du har langt hår.

- Bruk vernebriller. Bruk pustemaske ved arbeid som støver.

- Ikke bruk kabelen til annet enn det den er beregnet for. Ikke dra kompressoren ved å dra i kabelen, og ikke bruk den til å trekke støpselet ut av stikkontakten. Beskytt kabelen mot varme, olje og skarpe kanter.

• Stå alltid støtt. Unngå unormale kroppsstillinger. Pass på at du står støtt og holder balansen.

- Vedlikehold kompressoren nøye. Hold kompressoren ren, slik at du kan arbeide godt og sikkert. Følg vedlikeholdsanvisningene. Kontroller støpselet og kabelen med jevne mellomrom, og la en autorisert fagperson bytte den hvis den er skadet. Kontroller skjøteledningen regelmessig, og bytt den hvis den er skadet.

- Trekk ut strømstøpselet. Når den ikke brukes, før vedlikehold.

- Ikke la verktøynøkler sitte igjen. Kontroller at nøkkelen og innstillingsverktøyet er tatt bort før tilkobling.

- Unngå utilsiktet start. Forsikre deg om at bryteren er slått av ved tilkobling til strømnettet.

- Skjøteledninger til utendørs bruk. Bruk bare skjøteledninger som er beregnet til utendørs bruk, og som har tilsvarende betegnelse.

- Vær alltid oppmerksom. Vær oppmerksom når du arbeider. Ikke bruk kompressoren hvis du er ukonsentrert.

• Kontroller om kompressoren er skadet. Ved ytterligere bruk av kompressoren må du nøye kontrollere at beskyttelsesanordningene eller lett skadede deler fungerer feilfritt og på riktig måte. Kontroller at de bevegelige delene fungerer på riktig måte, og at de ikke setter seg fast eller er skadet. Alle delene må være riktig montert, og alle vilkårene for kompressoren må oppfylles. Skadede beskyttelsesanordninger og deler må repareres og byttes ut på en fagmessig måte av et serviceverksted hvis ikke annet er spesifisert i bruksanvisningen. Skadede brytere må byttes ut på et serviceverksted. Unngå å bruke verktøy som har brytere det ikke går an å slå av eller på.
• OBS! For din egen sikkerhets skyld bør du kun bruke tilbehør og ekstraaggregat som omtales i bruksanvisningen, eller som anbefales eller oppgis av forhandleren. Bruk av andre verktøy eller tilbehør enn de som oppgis i bruksanvisningen eller i katalogen, kan føre til skader.
• Reparasjoner skal kun utføres av elektriker. Hvis ikke kan det føre til ulykker.
• Koble til støvsugeranordningen. Hvis det finnes en tilkoblingsenhet for støvsugeranordningen, må du forsikre deg om at den kobles til og brukes.
• Støy. Støy fra arbeidsplassen kan overstige 85 dB(A). I slike tilfeller må det brukes hørselvern.

Instruksjoner om plassering

• Kontroller om kompressoren har blitt skadet under transport. Eventuelle skader må rapporteres til forhandleren umiddelbart.
• For driftsstart må oljenivået i kompressorpumpen kontrolleres.
• Plassering av kompressoren bør være i nærheten av forbrukeren.
• Unngå lange luftledninger og lange tilledninger (forlengere).
• Kontroller at innsugingsluften er tørr og støvfri.
• Ikke plasser kompressoren i et fuktig eller vått rom.
• Kompressoren må bare brukes i egnede rom (tilstrekkelig ventilasjon, omgivelsestemperatur +5°/+40 °C). Rommet må ikke inneholde støv, syre, damp eller eksplosive eller brennbare gasser.
• Kompressoren er egnet for bruk på tørre steder.
• Det er ikke tillatt å bruke kompressoren på områder der det benyttes sprutvann.

Sikkerhetsanvisninger for arbeid med trykkluft og fargespray

• Kompressor og ledninger oppnår høye temperaturer under driften. Berøring fører til brannskader.
  • Gasser eller damp som suges inn av kompressoren, må holdes fri fra forurensing som kan føre til
• brann eller eksplosjon i kompressoren.
• Hold fast koblingsdelen när du løsner slangekoblingen for å unngå skader som fölge av at slangen hopper bakover.
• Bruk vernebriller når du arbeider med blåsepistolen. Fremmede gjenstander og deler som blåses bort, kan lett føre til personskader. Ikke blås på andre personer med blåsepistolen, og ikke blås rene klær på kroppen.

Følg sikkerhetsanvisningene ved sprøytemaling.

• Ikke jobb med lakk eller løsemidler med flammepunkt under 55 °C.
• Ikke varm opp lakk og løsemidler.
• Hvis det jobbes med helseskadelige væsker, kreves det filterbeskyttelse (ansiktsmaske). Følg også opplysningene om vernetiltak fra produsenter av disse stoffene.
• Det er forbudt å røyke ved sprøytemaling og i arbeidsrommet. Fargedamp er også lettantennelig.
• Ildsteder, åpen ild eller maskiner som danner gnister, kan ikke finnes på hhv. stedet og ved kjøring.
• Arbeidsrommet må være større enn 30 m ^3 , og det må finnes tilstrekkelig ventilasjon ved sprøyting og tørking. Ikke spray mot vinden. Følg forskriftene fra de lokale politimyndighetene ved sprøyting av hhv. brannfarlige og farlige sprøytematerialer.
• Mat og drikke må ikke oppbevares eller inntas i arbeidsrommet.
• Følg opplysningene og markeringene for farlige stoffer på emballasjen til arbeidsmaterialet. Iverksett egnede vernetiltak ved behov, spesielt med tanke på egnede klær og ansiktsmasker.
• Ikke håndter medier som lakknafta, butylalkohol og metylenklorid sammen med PVC-trykkslangen (forkortet levetid).

Bruk av trykkbeholdere i henhold til trykkbeholderregler

1. Brukeren av en trykkbeholder skal holde den i feilfri tilstand, bruke og overvåke den på riktig måte, utføre nødvendig vedlikeholds- og reparasjonsarbeid i tide og iverksette de sikkerhetstiltakene som situasjonen krever.
2. Tilsynsmyndighetene kan i enkelttilfeller organisere nødvendige overvåkingstiltak.
3. Trykkbeholderen må ikke brukes hvis den har brister som kan utgjøre en fare for brukeren eller en tredjepart.
4. Kontroller trykkbeholderen for skader med jevne mellomrom, f.eks. rust. Kontakt kundeserviceverkstedet hvis det konstanteres skader.

TEKNISKE DATA

Merkespenning	230 V ~ 50 Hz
Effekt	1,5 hk
Turtall	2850 o/min
Driftstrykk	8 bar
Trykkbeholderens volum	24 l
Avgitt luftmengde	180 l/min
Lydeffektnivå, LwA	97 dB(A)
Kapslingsklasse	IP20
Vekt	21 kg

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

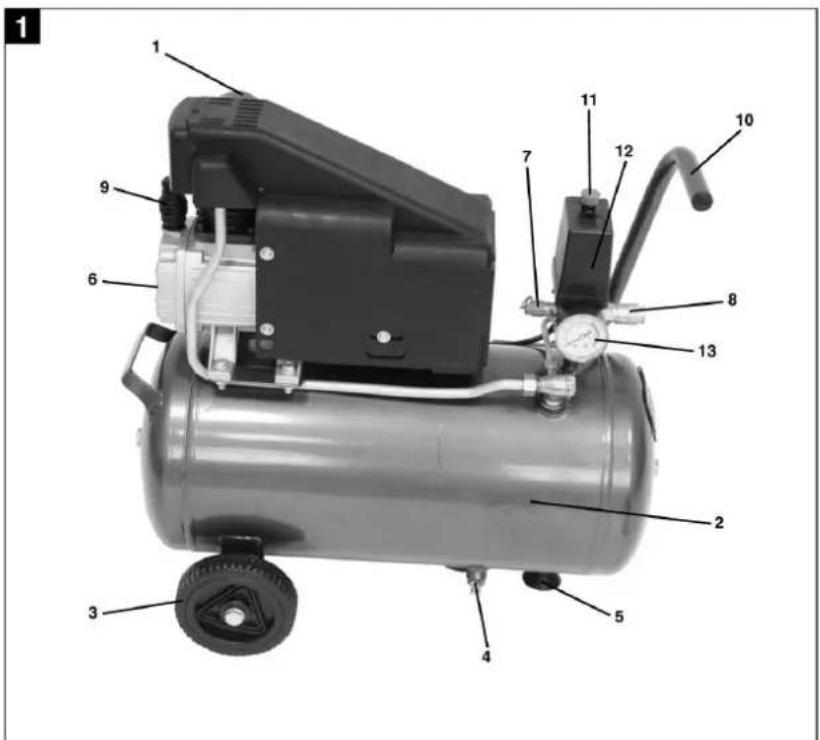

BESKRIVELSE

1. Luftfilter
2. Trykktank
3. Hjul
4. Avtappingsskrue for kondensvann
5. Støtte
6. Oljeavtappingsplugg/seglass

7. Sikkerhetsventil

8. Hurtigkopling

9. Oljepåfyllingsplugg
10. Transporthåndtak
11. Strømbryter PÅ/AV
12. Trykksikring
13. Manometer

BRUK

Før driftsstart

Montere hjulene

Monter den vedlagte gummistøtten på støttefoten.

Montere luftfilteret

Fjern transportpluggen med et skrujern eller lignende, og skru deretter fast luftfiltret på maskinen

Montere oljepluggen

Løsne den fabrikkmonterte pluggen fra åpningen for oljepåfylling med et skrujern, og sett den vedlagte pluggen i åpningen. OBS! Kontroller oljenivået før bruk.

Strømtilkobling

Kompressoren er utstyrt med en strømkabel med jordet støpsel. Den kan kobles til et valgfritt jordet vegguttak 230 V \~ 50 Hz som er koblet til en sikring på 16 A. Lange tilledninger og forlengelser, kabeltromler osv. forårsaker spenningsfall og kan hindre at motoren starter. Ved temperaturer under +5 °C finnes det en risiko for at motoren ikke kan starte.

Starte/stoppe kompressoren

Start kompressoren ved å trekke den røde strømbryteren oppover. Trykk ned strømbryteren for å slå av kompressoren.

VEDLIKEHOLD

OBS! Kompressoren må ikke være trykksatt eller koblet til nettspenningen når den rengjøres eller vedlikeholdes.

Kondensvann

Kondensvannet må tømmes etter bruk gjennom avtappingsventilen (i bunnen av trykkbeholderen).

OBS! Kondensvannet kan inneholde små mengder olje. Lever kondensvannet til kommunalt anviste miljøstasjoner.

Sikkerhetsventil

Sikkerhetsventilen er stilt inn på det høyeste tillatte trykket for trykkbeholderen. Det er ikke tillatt å endre på innstillingen av sikkerhetsventilen eller ta bort plomberingen. Sikkerhetsventilen må aktiveres med jevne mellomrom for at den skal fungere på riktig måte. Trekk i ringen til du hører at trykkluft slippes ut. Slipp deretter ringen.

Kontrollere oljenivået med jevne mellomrom

Anbefalt olje: SAE 15W/40 eller tilsvarende. Den første påfyllingen må byttes etter 100 driftstimer. Deretter skal oljen tappes ut og fylles på på nytt hver 500. driftstime. Slå av motoren og trekk ut støpselet fra kontakten. Etter at du har sluppet ut eventuelt lufttrykk, kan du skru av oljeavtappingspluggen på kompressorpumpen. Sett en beholder under oljeavtappingshullet for å samle opp oljen.

Hvis ikke alt oljen renner ut, anbefaler vi at du tipper kompressoren litt. Spilloljen leverer du til en miljøstasjon. Når oljen har rent ut, skrur du oljeavtappingspluggen/seglasset inn igjen. Ta bort lokket på oljepåfyllingspluggen med en skrutrekker, og fyll på olje til oljen når opp til det røde punktet på seglasset. Sett deretter på lokket på oljepåfyllingspluggen igjen.

Rengjøre innsugingsfilteret

Innsugingsfilteret hindrer at støv og smuss suges inn. Dette filteret må rengjøres hver 300. driftstime. Et tilstoppet innsugingsfilter reduserer kompressorens kapasitet betraktelig. Slå ut filteret, blås det ut med lavt trykk (ca. 3 bar), og sett det deretter inn igjen.

OBS! Vent til kompressoren er nedkjølt. Det er fare for brannskader!

Det er viktig å unngå korrosjon

Avhengig av hvordan tanken brukes, kan det dannes kondens inni tanken, og denne kondensen må tømmes hver dag. Det kan gjøres manuelt ved å åpne dreneringskranen, eller ved hjelp av en automatiske kondensfjerner hvis det er installert en slik på tanken.

Ved vedlikehold, som skal gjennomføres hver 12. måned, må brukeren eller serviceverkstedet se etter korrosjon og gjennomføre en ekstern visuell inspeksjon. Hvis mottakeren ble brukt med en oljeløs kompressor, i svært fuktige omgivelser eller under ugunstige forhold (dårlig ventilasjon, korroderende stoffer etc.) bør kompressoren inspiseres hver tredje måned.

Tankens faktiske veggtykkelse etter korrosjon skal ikke være mindre enn 2 mm for sidene og 2 mm for endene.

Trykkbryterinnstilling

Trykkbryteren er stilt inn på fabrikken.

Innkoblingstrykk: 5 bar

Utkoblingstrykk: 8 bar

FEILS∅KING

Mulige årsaker til feilen

Som fører til overbelastning av motoren og dermed til at overbelastningsbeskyttelses aktiveres:

• for høy nettspenning
- for høye omgivelsestemperaturer og utilstrekkelig lufttilførsel
- defekte kompressorventiler eller returventil som lekker
- min. oljenivå, veivstanglageret går tregt

Slå på vekselstrømmotoren igjen etter nedkjølingspausen. Unngå å berøre varme aggregatdeler og rørledninger.

Jula Norge AS, Solheimsveien 6-8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.
