QFC90350 - Köksfläkt Husqvarna-Electrolux - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Varumärke	Husqvarna-Electrolux
Modell	QFC90350
Strömförsörjning	220-240 V, 50 Hz
Sugversioner	Extern evakuering eller intern recirkulation
Kontrollpanel	Tryckknappar med hastighetsval (1-3), intensivhastighet, ljusströmbrytare
Display	LED-display som visar hastighet och filtermättnadsindikatorer
Maximal utsugningskraft	Ej specificerat, typiskt för denna klass ~600-800 m³/h
Intensivhastighet	Ja, körs i 5 minuter och återgår sedan till föregående hastighet
Belysningstyp	Halogen, 12 V, 20 W max, G4-sockel
Fettfilter	Tvättbart metall, rengör månadsvis (för hand eller diskmaskin)
Kolfiltertyp	Valfritt: Tvättbar typ 150 LONG LIFE eller icke-tvättbar typ 60/80
Kolfilterunderhåll	Tvättbar: tvätta varannan månad, byt madrass vart tredje år; Icke-tvättbar: byt var fjärde månad
Filtermättnadsindikator	Ja, kan aktiveras/avaktiveras för kolfilter
Installations minsta avstånd (elektrisk häll)	50 cm
Installations minsta avstånd (gashäll)	65 cm (eller enligt hällens instruktioner om större)
Säkerhetsfunktioner	Koppla bort strömmen före underhåll; använd handskar; använd aldrig utan galler
Energiklass	Ej specificerat, typiskt A+
Ljudnivå	Ej specificerat
Reservdelstillgång	Originalreservdelar via www.husqvarna-electrolux.se/shop
Garanti	Ej specificerat, standard 2 år
Miljöefterlevnad	Återvinningsbar förpackning; kasta inte med hushållsavfall

Vanliga frågor - QFC90350 Husqvarna-Electrolux

Hur installerar jag köksfläkten?

Följ installationsmanualen. Det minsta avståndet från hällens yta är 50 cm för elektriska spisar och 65 cm för gas- eller kombispisar. Se till att nätströmmen är frånkopplad tills installationen är klar.

Hur rengör jag fettfiltret?

Ta bort fettfiltret och rengör det månadsvis med ett neutralt rengöringsmedel. Det kan tvättas för hand eller i diskmaskin vid låg temperatur och kort program.

Hur byter jag ut kolfiltret?

Beroende på typ: För tvättbar typ 150 LONG LIFE, tvätta varannan månad och byt madrass vart tredje år. För icke-tvättbar typ 60/80, byt patronen var fjärde månad.

Vad betyder de blinkande LED-indikatorerna?

1:a hastighets-LED + F blinkar när fettfiltret behöver rengöras. 2:a hastighets-LED + F blinkar när kolfiltret behöver rengöras eller bytas ut.

Hur återställer jag filtermättnadsindikatorn?

Efter rengöring eller byte av filtren, tryck på knapp 1 i 3 sekunder tills den blinkande LED slutar. F-LED slocknar också.

Vilken glödlampa använder fläkten?

Den använder en 12 V, 20 W max halogenlampa med G4-sockel, lämplig för öppna armaturer. Rör inte den nya lampan med bara händer.

Kan jag använda fläkten i recirkulationsläge?

Ja, fläkten kan användas med intern recirkulation genom att installera ett kolfilter. Du måste aktivera kolfilterets mättnadsindikator via kontrollpanelen.

Hur aktiverar jag kolfilterets mättnadsindikator?

Med fläkten avstängd, tryck samtidigt på knapparna 2 och 4 i 3 sekunder. LED F tänds och 1:a hastighets-LED blinkar, följt av en signal.

Vad ska jag göra om kontrollerna inte fungerar?

Koppla bort fläkten från strömförsörjningen i minst 5 sekunder, återanslut sedan. Vänta 15 sekunder innan du kontrollerar om den fungerar korrekt.

Var kan jag köpa reservdelar?

Originalreservdelar finns på www.husqvarna-electrolux.se/shop. Du kan också hitta tillbehör och förbrukningsartiklar där.

BRUKSANVISNING QFC90350 Husqvarna-Electrolux

SV Användningshandbok 2

NO Bruksveiledning 7

FI Käyttöohjeet 12

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen fi nns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1. SÄKERHETSFÖRE-

SKRIFTER

! Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfl äkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att fl ambera mat under fl äkten.

Öppna lågor skadar fi ltren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fl äkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av fi ltren medför brandfara.

Använd eller lämna aldrig fl äkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

2. ANVÄNDNING

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller fi Iterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fl äkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats. Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfl äktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fl äkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfi ltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda fi Iterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och fi ltren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

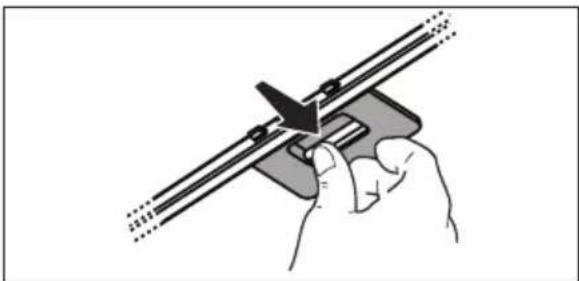

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfi ltret av metall missfärgas utan att detta på något sätt påverkar fi ltrets uppsugningsförmåga.

Kolfi ltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om fi ltret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen). Avlägsna allt överfl ödigt vatten utan att skada fi ltret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

4.3 Type 60/80 - Aktivt kolfi Iter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fl äkten används, på typen av matlagning och hur regelbundet fettfi ltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfi Iterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

5. KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

1 OFF-tangent (släckt tangent) - ON (tänd tangent)

Tryck en eller fl era gånger för att erhålla önskad funktion:

ON (tänd tangent): fl äkten väljer senaste inställda hastighet.

OFF (släckt tangent): samtliga funktioner är avaktiverade med undantag för belysningen.

2 Tangent för val av hastighet (utsugningseffekt)

Tryck på denna tangent en eller fl era gånger för att välja lämplig utsugningshastighet (effekt) (1 - 2 - 3 ).

3 Display: visualiserar den valda utsugningseffekten (1-2-3), signalerar fi ltrens mättning (F).

4 Tangent för start av intensivhastighet.

Efter starten fungerar intensivhastigheten i cirka 5 minuter varefter fl äkten återgår till den tidigare valda hastigheten (från 1 till 3) eller stängs av om ingen hastighet var inställd. I det fall man önskar avbryta intensivhastigheten innan 5 minuter förl utit trycker man på tangenten 1 eller tangenten 2.

5 ON/OFF-tangent för belysning

I det fall fl äkten eller manövertangenterna inte fungerar rekommenderar vi att bryta strömtillförseln under minst 5 sekunder och därefter slå på fl äkten igen. Vänta i 15 sekunder för att kontrollera att fl äkten fungerar korrekt.

Kontrollanordning för fettfi Iter och kolfi Iter

Denna typ av fl äkt är förberedd för en anordning som signalerar när fettfi ltret eller kolfi ltret kräver rengöring (anordningen säljs tillsammans med med kolfi ltret av ett specialiserat företag som producerar utsugningsapparater).

Denna typ av fl äkt säljs av tilverkaren utan kolfi liter och därför är signalen för mättning avaktiverad.

I det fall fläkten skall användas med kolfilter skall signalen för kolfi ltret aktiveras på följande sätt: Fläkten skall vara inställd på

"OFF". Tryck samtidigt på tangenterna 2 och 4 under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka, efter 1 sekund börjar även lysdioden för hastighet 2 blinka och systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

För att eliminera fettfi ltrets signal, tryck samtidigt på tangenterna 2 och 4 under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka (fettfi ltret) tillsammans med lysdioden för hastighet 2, efter 1 sekund blinkar endast lysdioden för hastighet 1, systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

Lysdiod (1) signalerar fetttiltrets mättning

När lysdioden för hastighet 1 blinkar indikerar detta att operatören måste utföra en rengöring av fettfi lren.

Läs noga instruktionerna beträffande underhåll av fettfi ltren och hur dessa rengörs.

Lysdiod (2) signalerar de aktiva kolfi ltrets mättning

När lysdioden för hastighet 2 blinkar indikerar detta att operatören måste utföra en rengöring eller ett byte av koltiltret.

Läs noga instruktionerna beträffande rengöring och byte av kollfi ltret.

Återställning av signalen för mättning

Efter att underhållet av fi Itren slutförs skall tangenten 1 hållas nedtryckt under 3 sekunder till Lysdioden 1 eller 2 upphör att blinka.

6. BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.
