QFC90350 - Keittiön liesituuletin Husqvarna-Electrolux - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Husqvarna-Electrolux
Malli	QFC90350
Virtalähde	220-240 V, 50 Hz
Imuversiot	Ulkoinen poisto tai sisäinen kierto
Ohjauspaneeli	Painonapit nopeuden valinnalla (1-3), tehostusnopeus, valokatkaisin
Näyttö	LED-näyttö, joka näyttää nopeuden ja suodattimen kyllästysilmaisimet
Maksimi imuteho	Ei määritelty, tyypillinen tälle luokalle ~600-800 m³/h
Tehostusnopeus	Kyllä, toimii 5 minuuttia ja palaa sitten edelliseen nopeuteen
Valaistustyyppi	Halogeeni, 12 V, 20 W max, G4-kanta
Rasvasuodatin	Pestävä metalli, puhdista kuukausittain (käsin tai astianpesukoneessa)
Hiilisuodatintyyppi	Valinnainen: Pestävä tyyppi 150 LONG LIFE tai ei-pestävä tyyppi 60/80
Hiilisuodattimen huolto	Pestävä: pese 2 kuukauden välein, vaihda patja 3 vuoden välein; Ei-pestävä: vaihda 4 kuukauden välein
Suodattimen kyllästysilmaisin	Kyllä, voidaan ottaa käyttöön/poistaa käytöstä hiilisuodattimelle
Asennuksen vähimmäisetäisyys (sähköliesi)	50 cm
Asennuksen vähimmäisetäisyys (kaasuliesi)	65 cm (tai liesin ohjeiden mukaan, jos suurempi)
Turvaominaisuudet	Katkaise virta ennen huoltoa; käytä käsineitä; älä koskaan käytä ilman ritilää
Energialuokka	Ei määritelty, tyypillinen A+
Melutaso	Ei määritelty
Varaosien saatavuus	Alkuperäiset varaosat osoitteessa www.husqvarna-electrolux.se/shop
Takuu	Ei määritelty, vakio 2 vuotta
Ympäristönmukaisuus	Kierrätettävä pakkaus; älä hävitä kotitalousjätteen mukana

Usein kysytyt kysymykset - QFC90350 Husqvarna-Electrolux

Kuinka asennan liesituulettimen?

Noudata asennusohjetta. Vähimmäisetäisyys liesipinnasta on 50 cm sähköliesille ja 65 cm kaasu- tai sekaliesille. Varmista, että verkkovirta on katkaistu, kunnes asennus on valmis.

Kuinka puhdistan rasvasuodattimen?

Poista rasvasuodatin ja puhdista se kuukausittain neutraalilla pesuaineella. Se voidaan pestä käsin tai astianpesukoneessa matalassa lämpötilassa ja lyhyellä ohjelmalla.

Kuinka vaihdan hiilisuodattimen?

Riippuen tyypistä: Pestävä tyyppi 150 LONG LIFE: pese 2 kuukauden välein ja vaihda patja 3 vuoden välein. Ei-pestävä tyyppi 60/80: vaihda patruuna 4 kuukauden välein.

Mitä vilkkuvat LED-ilmaisimet tarkoittavat?

1. nopeuden LED + F vilkkuu, kun rasvasuodatin tarvitsee puhdistusta. 2. nopeuden LED + F vilkkuu, kun hiilisuodatin tarvitsee puhdistusta tai vaihtoa.

Kuinka nollaan suodattimen kyllästysilmaisimen?

Puhdistuksen tai suodattimien vaihdon jälkeen paina painiketta 1 3 sekunnin ajan, kunnes vilkkuva LED sammuu. Myös F-LED sammuu.

Mitä polttimoa liesituuletin käyttää?

Se käyttää 12 V, 20 W max halogeenipolttimoa, jossa on G4-kanta, sopii avoimiin valaisimiin. Älä koske uutta polttimoa paljain käsin.

Voinko käyttää liesituuletinta kiertotilassa?

Kyllä, liesituuletinta voidaan käyttää sisäisellä kierrolla asentamalla hiilisuodatin. Sinun on otettava käyttöön hiilisuodattimen kyllästysilmaisin ohjauspaneelin kautta.

Kuinka otan käyttöön hiilisuodattimen kyllästysilmaisimen?

Kun liesituuletin on pois päältä, paina painikkeita 2 ja 4 samanaikaisesti 3 sekunnin ajan. LED F syttyy ja 1. nopeuden LED vilkkuu, minkä jälkeen kuuluu äänimerkki.

Mitä teen, jos säätimet eivät toimi?

Irrota liesituuletin virtalähteestä vähintään 5 sekunniksi, kytke sitten uudelleen. Odota 15 sekuntia ennen kuin tarkistat, toimiiko se oikein.

Mistä voin ostaa varaosia?

Alkuperäiset varaosat ovat saatavilla osoitteessa www.husqvarna-electrolux.se/shop. Sieltä löydät myös tarvikkeita ja kulutustarvikkeita.

KÄYTTÖOHJE QFC90350 Husqvarna-Electrolux

Kiitämme teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.husqvarna-electrolux.se/shop

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä -merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.

Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

⚠️ Varoitukset/huomautukset ja turvallisuusohjeet.

i Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

1. !TURVALLISUUSOHJEET

! Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämises tä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

⚠️ Varoitus! Älä yhdistä laitetta sähköverkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä, ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

! Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

2. KÄYTTÖ

Tuuletinta käytetään ruoanlaitosta aiheutuneen savun ja höyryn poistamiseen. Laitteen mukana tulevasta asennusohjeesta käy ilmi käytetäänkö hankkimaanne mallia

imukupuversiona ulkoiseen poistoon L vai suodatinversiona sisäiseen kiertoon

3. ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

⚠️ Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta. Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

4. HUOLTO

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

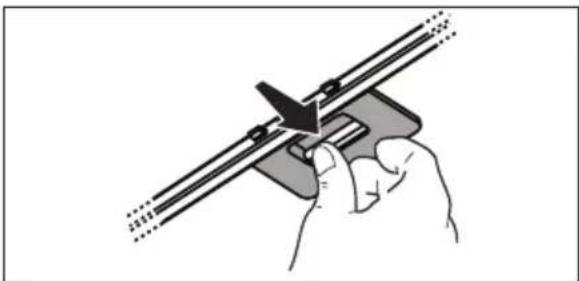

4.1 Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

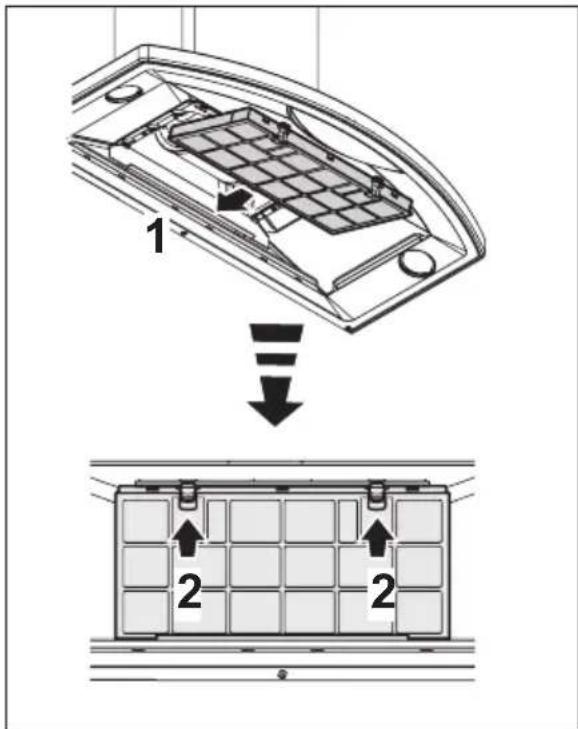

4.2 Hiilisuodatin - Type 150 LONG LIFE - Pestävä aktiivihiilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden välein lämpimässä vedessä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uunin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kan- gas on rikkoutunut.

4.3 Type 60/80 - Kertakäyttöinen hiilisuodatin

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

5. OHJAIMET

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa. Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

1 OFF näppäin (näppäin sammutettu)-ON (näppäimen valo palaa)
Paina yksi tai kaksi kertaa halutun toiminnon käynnistämiseksi:
ON (näppäimen valo palaa): tuuletin käynnistää viimeksi valitun nopeuden.
OFF (näppäin sammutettu): kaikki toiminnot katkaistu, paitsi valaistus.

2 Imunopeuden (imutehon) valitsin Paina näppäintä kerran tai useammin ja valitse sopivin imunopeus (teho) (1-2-3).

3 Näyttö: näyttää valitun imunopeuden (1-2-3), ilmoittaa suodattimien kyllästyksestä (F).

4 Intensiivisen nopeuden valitsin.

Kun intensiivinen nopeus on valittu, se toimii noin 5 minuuttia, minkä jälkeen tuuletin palaa aiemmin valitulle nopeudelle (1-3) tai se jopa sammuu, jos aiemmin ei ole valittu mitään nopeutta. Ennen kuin 5 minuuttia on kulunut, intensiivinen nopeus sammutetaan painamalla näppäintä 1 tai näppäintä 2.

5 ON/OFF valonäppäin

Jos tuuletin tai näppäimet eivät toimi, on suositeltavaa katkaista virta vähintään 5 sekunnin ajaksi ja käynnistää se uudestaan.. Odota 15 sekuntia ja tarkista toimiiko tuuletin oikein.

Rasvasuodattimen ja aktiivihilisuodattimen ohjauslaite

Tämä tuuletinmalli on varustettu laitteella, joka ilmoittaa kun rasvasuodatin tai aktiivihilisuodatin on puhdistettava (imulaitteisiin erikoistunut valmistaja myy laitteen aktiivihilisuodattimella).

Valmistaja myy tuulettimen ilman aktiivihilisuodatinta, siksi kyllästyksen merkkivaloa ei ole aktivoitu.

Jos tuuletinta halutaan käyttää hiilisuodattimella, aktivoi hiilisuodattimen kyllästyksen merkkivalo seuraavalla tavalla: Tuuletin on säädettävä "OFF" asentoon.

Paina yhtäaikaisesti näppäimiä 2 ja

4 kolme sekuntia, LED F syttyy ja 1. nopeuden led alkaa vilkkua, 1 sekunnin kuluttua vilkkuu myös 2. nopeuden led ja järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP).

Hiilisuodattimen merkkivalo poistetaan painamalla yhtäaikaisesti näppäimiä

2 ja 4 kolme sekuntia, LED F syttyy ja 1. nopeuden led (rasvasuodatin) ja 2.nopeuden led alkavat vilkkua, sekunnin kuluttua vilkkuu ainoastaan 1. nopeuden led, järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP-)

Led (1) rasvasuodattimen merkkivalo

Nopeuden 1. vilkkuva led ilmoittaa käyttäjälle, että rasvasuodattimet on pestävä.

Lue huolellisesti rasvasuodattimien puhdistuksesta annetut huolto-ohjeet.

Led (2) aktiivihilisuodattimen kyllästyksen merkkivalo

Nopeuden 2. vilkkuva led ilmoittaa käyttäjälle, että hiilisuodatin on pestävä ja vaihdettava.

Lue huolellisesti hiilisuodattimen puhdistuksesta annetut huolto-ohjeet.

Kyllästyksen merkkivalon palautus

Kun suodattimet on huollettu, pidä näppäintä 1 alaspainettuna 3 sekuntia kunnes LED 1 tai 2 lakkaavat vilkkumasta.

6. VALAISTUS

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole

kuumia ennen kuin kosket niihin.

Käytä ainoastaan max 12V -20W – G4

halogeenilamppuja ja varo koskemasta niitä käsin.
