QFT60210W - Keittiön liesituuletin Husqvarna-Electrolux - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kaappialainen liesituuletin
Merkki	Husqvarna-Electrolux
Malli	QFT60210W
Leveys	60 cm
Nopeuksien määrä	3 + intensiivinen nopeus (5 minuutin ajastin)
Valaistus	LED, 2 valoa (2x1,5 W)
Suodatintyyppi	Pestävä rasvasuodatin (alumiini/verkko) + valinnainen aktiivihiilisuodatin
Ohjaustyyppi	Painonapit (ON/OFF, nopeus, valo, intensiivinen)
Näyttö	LED-merkkivalot nopeudelle ja suodattimen kyllästymiselle (F)
Asennustyyppi	Kaappialainen, kanavoitava tai kiertoilma
Vähimmäisetäisyys liedestä	43 cm (sähkö), 65 cm (kaasu tai sekoitus)
Virtalähde	220-240 V, 50 Hz
Moottorin teho	150 W (arvio)
Melutaso	55-65 dB (arvio nopeudesta riippuen)
Rasvasuodattimen puhdistus	Kuukausittain, käsinpesu tai astianpesukone (matala lämpötila)
Hiilisuodattimen vaihto	4 kuukauden välein (jos kiertoilmatila)
Kyllästymisilmaisin	Kyllä, rasva- ja hiilisuodattimille (LED vilkkuu)

Usein kysytyt kysymykset - QFT60210W Husqvarna-Electrolux

Mikä on vähimmäisasennuskorkeus kaasulieden yläpuolella?

Vähimmäisetäisyys lieden ja liesituulettimen alimman osan välillä on 65 cm kaasu- tai sekaliedelle. Sähköliedelle se on 43 cm.

Kuinka puhdistan rasvasuodattimen?

Puhdista rasvasuodatin kerran kuukaudessa käyttäen mietoa pesuainetta. Se voidaan pestä käsin tai astianpesukoneessa matalassa lämpötilassa ja lyhyellä ohjelmalla. Värjäytymistä saattaa tapahtua, mutta se ei vaikuta suorituskykyyn.

Kuinka otan käyttöön hiilisuodattimen kyllästymisilmaisimen?

Kun liesituuletin on pois päältä, paina ja pidä painikkeita B ja D samanaikaisesti 3 sekuntia, kunnes 1. ja 2. nopeuden LEDit vilkkuvat ja äänimerkki kuuluu. Poistaaksesi käytöstä, toista sama toimenpide.

Milloin minun tulisi vaihtaa hiilisuodatin?

Aktiivihiilisuodatin tulee vaihtaa 4 kuukauden välein tai kun kyllästymisilmaisin (2. nopeuden LED vilkkuu) ilmestyy. Sitä ei voi pestä tai regeneroida.

Kuinka nollaan suodattimen kyllästymisilmaisimen puhdistuksen jälkeen?

Puhdistuksen tai suodattimien vaihdon jälkeen paina ja pidä painiketta A 3 sekuntia, kunnes vilkkuva LED (1. rasvalle, 2. hiilelle) sammuu. Myös F-LED sammuu.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liesituuletin on kanavoitu ulos, hiilisuodatinta ei tarvita. Kiertoilmatilassa hiilisuodatin on asennettava hajujen poistamiseksi.

Mitä intensiivinen nopeus tekee?

Intensiivinen nopeus toimii 5 minuuttia maksimiteholla. Jos liesituuletin on päällä, se palaa edelliseen nopeuteen; jos se on pois päältä, se sammuu 5 minuutin jälkeen. Keskeytä painamalla A tai B.

Kuinka vaihdan LED-valot?

LED-valot ovat integroituja ja ne tulee vaihtaa vain valtuutetun huoltohenkilöstön toimesta. Älä katso suoraan LED-valoon. Ota yhteys tekniseen huoltoon osoitteessa www.husqvarna-electrolux.se/shop.

Mitä teen, jos säätimet eivät toimi?

Irrota liesituuletin virtalähteestä vähintään 5 sekunniksi, kytke sitten uudelleen ja käynnistä liesituuletin. Odota 15 sekuntia ja tarkista toiminta.

Sopiiko liesituuletin käytettäväksi kaasulieden yläpuolella?

Kyllä, mutta varmista vähimmäisetäisyys 65 cm ja että huone on riittävästi tuuletettu. Liekittävä ruoanlaitto liesituulettimen alla on kielletty.

KÄYTTÖOHJE QFT60210W Husqvarna-Electrolux

Kiitäme teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.husqvarna-electrolux.se/shop

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

1! TURVALLISUUSOHJEET

⚠️Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

⚠️ Varoitus! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä, ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

⚠️ Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata

kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

⚠️ Huomio! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

2. KÄYTTÖ

Tuuletinta käytetään ruoanlaitosta aiheutuneen savun ja höyryn poistamiseen. Laitteen mukana tulevasta asennusohjeesta käy ilmi käytetäänkö hankkimaanne mallia

imukupuversiona ulkoiseen poistoon vai suodatinversiona sisäiseen kiertoon

3. ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

⚠️ Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 43cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

4. HUOLTO

! Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

! Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

4.1 Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

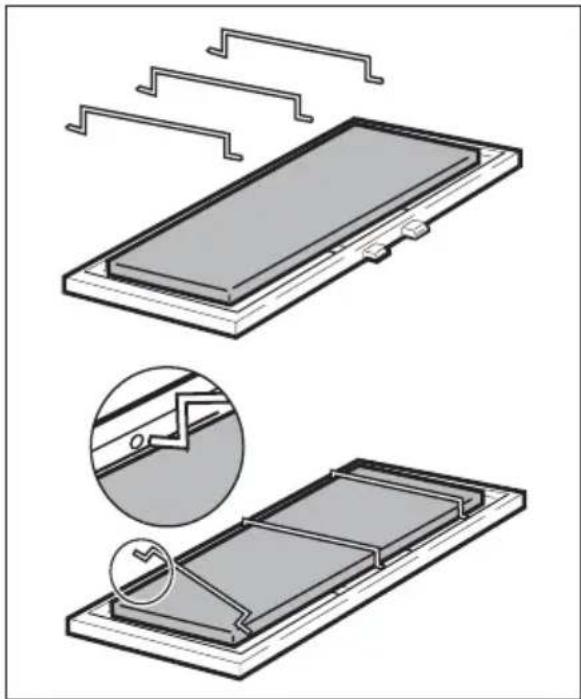

4.2 Hiilisuodatin - Pestävä aktiivihi- ilisuodatin - Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä EI voi pestä eikä käyttää uudestaan

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa. Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

Laitteen etuosassa olevat ohjaimet:

A OFF näppäin (näppäin sammutettu)-ON (näppäimen valo palaa)

Paina yksi tai kaksi kertaa halutun toiminnon käynnistämiseksi:

ON (näppäimen valo palaa): tuuletin käynnistää viimeksi valitun nopeuden.

OFF (näppäin sammutettu): kaikki toiminnot katkaistu, paitsi valaistus.

B Imunopeuden (imutehon) valitsin Paina näppäintä kerran tai useammin ja valitse sopivin imunopeus (teho) (1-2-3).
C Näyttö: näyttää valitun imunopeuden (1-2-3), ilmoittaa suodattimien kyllästyksestä (F).
D Intensiivisen nopeuden valitsin. Kun intensiivinen nopeus on valittu, se toimii noin 5 minuuttia, minkä jälkeen tuuletin palaa aiemmin valitulle nopeudelle (1-3) tai se jopa sammuu, jos aiemmin ei ole valittu mitään nopeutta. Ennen kuin 5 minuuttia on kulunut, intensiivinen nopeus sammutetaan painamalla näppäintä A tai näppäintä B.
E ON/OFF valonäppäin

Jos tuuletin tai näppäimet eivät toimi, on suositeltavaa katkaista virta vähintään 5 sekunnin ajaksi ja käynnistää se uudestaan.. Odota 15 sekuntia ja tarkista toimiiko tuuletin oikein.

Rasvasuodattimen ja aktiivihilisuodattimen ohjauslaite

Tämä tuuletinmalli on varustettu laitteella, joka ilmoittaa kun rasvasuodatin tai aktiivihiilisuodatin on puhdistettava (imulaitteisiin erikoistunut valmistaja myy laitteen aktiivihiilisuodattimella). Valmistaja myy tuulettimen ilman aktiivihiilisuodatinta, siksi kyllästyksen merkkivaloa ei ole aktivoitu. Jos tuuletinta halutaan käyttää hiilisuodattimella, aktivoi hiilisuodattimen kyllästyksen merkkivalo seuraavalla tavalla: Tuuletin on säädettävä "OFF" asentoon.

Paina yhtäaikaisesti näppäimiä B ja

D kolme sekuntia, LED F syttyy ja 1. nopeuden led alkaa vilkkua, 1 sekunnin kuluttua vilkkuu myös 2. nopeuden led ja järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP).

Hiilisuodattimen merkkivalo poistetaan painamalla yhtäaikaisesti näppäimiä

B ja D kolme sekuntia, LED F syttyy ja 1. nopeuden led (rasvasuodatin) ja 2. nopeuden led alkavat vilkkua, sekunnin kuluttua vilkkuu ainoastaan 1. nopeuden led, järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP-)

Led (1) rasvasuodattimen merkkivalo

Nopeuden 1. vilkkuva led ilmoittaa käyttäjälle, että rasvasuodattimet on pestävä.

Lue huolellisesti rasvasuodattimien puhdistuksesta annetut huolto-ohjeet.

Led (2) aktiivihiilisuodattimen kyllästyksen merkkivalo

Nopeuden 2. vilkkuva led ilmoittaa käyttäjälle, että hiilisuodatin on pestävä ja vaihdettava.

Lue huolellisesti hiilisuodattimen puhdistuksesta annetut huolto-ohjeet.

Kyllästyksen merkkivalon palautus

Kun suodattimet on huollettu, pidä näppäintä A alaspainettuna 3 sekuntia kunnes LED 1 tai 2 lakkaavat vilkkumasta.

6. VALAISTUS

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä. LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

⚠️ Huomio: Älä katso suoraan kohti LED valoa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
