Typ av produkt	Köksfläkt
Märke	Husqvarna-Electrolux
Modell	QFT60210X
Minsta installationsavstånd (Elektrisk)	43 cm
Minsta installationsavstånd (Gas/Blandad)	65 cm
Sugsteg	3 hastigheter + Intensivhastighet (5 minuter)
Kontrolltyp	Tryckknappar
Belysning	LED-teknik (90 % energibesparing, upp till 10 gånger längre livslängd)
Fettfilter	Tvättbart, rengörs månadsvis (för hand eller i diskmaskin vid låg temperatur)
Kolfilter	Byt var 4:e månad (inte tvättbart)
Indikator för filtermättnad	Ja, med LED och pip för fett- och kolfilter
Strömförsörjning	Nätanslutning, se märkplåt
Säkerhetsfunktioner	Automatisk avstängning efter intensivhastighet, påminnelse om filterunderhåll, säkerhetsavstånd
Underhåll	Rengör in- och utsida månadsvis med neutralt rengöringsmedel; byt kolfilter regelbundet
Reservdelar	Använd originalreservdelar; kontakta service med modell, PNC, serienummer
Miljö	Återvinn förpackning; släng inte med hushållsavfall

Vanliga frågor - QFT60210X Husqvarna-Electrolux

Hur ofta bör jag rengöra fettfiltret?

Fettfiltret bör rengöras en gång i månaden med icke-aggressiva rengöringsmedel, antingen för hand eller i diskmaskin på låg temperatur och kort program. Om det inte rengörs kan det innebära brandrisk.

Hur ofta bör jag byta kolfiltret?

Kolfiltret måste bytas minst var fjärde månad. Det kan inte tvättas eller regenereras. Mättnadsindikatorn varnar dig när det behöver bytas.

Vad ska jag göra om kontrollerna på fläkten slutar fungera?

Koppla bort strömförsörjningen i minst 5 sekunder, slå sedan på fläkten igen. Vänta 15 sekunder och kontrollera om den fungerar korrekt.

Hur återställer jag indikatorn för filtermättnad?

Efter rengöring eller byte av filtren, tryck på knapp A i 3 sekunder tills LED slutar blinka. F-LED släcks också.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är i utsugningsläge (extern evakuering). Kolfiltret behövs endast för recirkulationsläge. Vid leverans är indikatorn för kolfiltrets mättnad inaktiverad.

Vad är minsta installationsavstånd mellan spis och fläkt?

För elektriska spisar: 43 cm. För gas eller blandade spisar: 65 cm. Om gasspisens instruktioner anger ett större avstånd, följ det.

Hur aktiverar jag indikatorn för kolfiltrets mättnad?

Med fläkten AV, tryck samtidigt på knapp B och D i 3 sekunder. LED F blinkar, och 1:a och 2:a hastighets-LED blinkar. En pip bekräftar inställningen.

Vilken typ av belysning använder fläkten?

LED-teknik, som ger optimal belysning, håller upp till 10 gånger längre än traditionella lampor och sparar 90 % elektrisk energi. Titta inte direkt in i LED-ljuset.

Kan jag använda fläkten med en skadad nätsladd?

Nej, se alltid till att nätkabeln är korrekt monterad innan anslutning. Om den är skadad, kontakta teknisk service för byte.

Hur rengör jag fläktens utsida?

Använd en trasa fuktad med neutralt flytande rengöringsmedel. Använd inte slipande produkter eller alkohol. Rengör regelbundet, minst en gång i månaden.

BRUKSANVISNING QFT60210X Husqvarna-Electrolux

SV Användningshandbok 2

NO Bruksveiledning 6

FI Käyttöohjeet 10

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

⚠️ Varnings-/viktig säkerhetsinformation. ⓘ Allmän information och tips ◦ Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1! SÄKERHETSFÖRESKRIFTER

⚠ Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation LFläkten har tillverkats för att användas som utsugningsversion

med utvändig evakuering eller som

filterversion med intern återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 43cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

4. UNDERHÅLL

⚠ Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

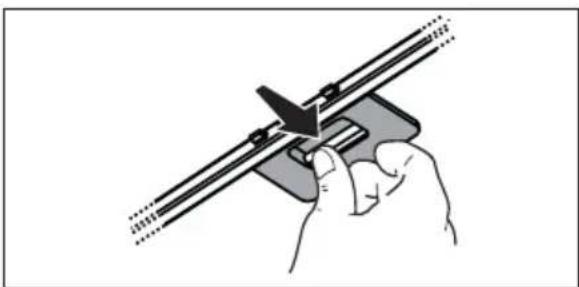

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

kan rengöras - Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten

används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas.

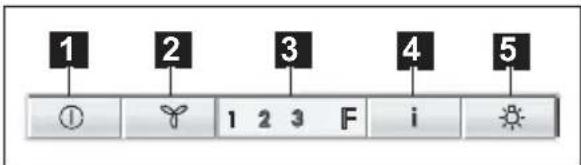

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Manövertangenterna på apparatens front:

A OFF-tangent (släckt tangent) - ON (tänd tangent) Tryck en eller flera gånger för att erhålla önskad funktion: ON (tänd tangent): fläkten väljer senaste inställda hastighet. OFF (släckt tangent): samtliga funktioner är avaktiverade med undantag för belysningen. B Tangent för val av hastighet (utsugningseffekt)

Tryck på denna tangent en eller flera gånger för att välja lämplig utsugningshastighet (effekt) (1 - 2 - 3).

C Display: visualiserar den valda utsugningseffekten (1-2-3), signalerar filtrens mättning (F).
D Tangent för start av intensivhastighet. Efter starten fungerar intensivhastigheten i cirka 5 minuter varefter fläkten återgår till den tidigare valda hastigheten (från 1 till 3) eller stängs av om ingen hastighet var inställd. I det fall man önskar avbryta intensivhastigheten innan 5 minuter förflutit trycker man på tangenten A eller tangenten B.
E ON/OFF-tangent för belysning

I det fall fläkten eller manövertangenterna inte fungerar rekommenderar vi att bryta strömtillförseln under minst 5 sekunder och därefter slå på fläkten igen. Vänta i 15 sekunder för att kontrollera att fläkten fungerar korrekt.

Kontrollanordning för fettfilter och kolfilter

Denna typ av fläkt är förberedd för en anordning som signalerar när fettfiltret eller kolfiltret kräver rengöring (anordningen säljs tillsammans med med kolfiltret av ett specialiserat företag som producerar utsugningsapparater).

Denna typ av fläkt säljs av tilverkaren utan kolfilter och därför är signalen för mättning avaktiverad.

I det fall fläkten skall användas med kolfilter skall signalen för kolfiltret aktiveras på följande sätt: Fläkten skall vara inställd på "OFF". Tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka, efter 1 sekund börjar även lysdioden för hastighet 2 blinka och systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

För att eliminera fettfiltrets signal, tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka (fettfiltret) tillsammans med lysdioden för hastighet 2, efter 1 sekund blinkar endast lysdioden för hastighet 1, systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

Lysdiod (1) signalerar fetttiltrets mättning

När lysdioden för hastighet 1 blinkar indikerar detta att operatören måste utföra en rengöring av fettfilren.

Läs noga instruktionerna beträffande underhåll av fettfiltren och hur dessa rengörs.

Lysdiod (2) signalerar de aktiva kolfiltrets mättning

När lysdioden för hastighet 2 blinkar indikerar detta att operatören måste utföra en rengöring eller ett byte av koltiltret. Läs noga instruktionerna beträffande rengöring och byte av kollfiltret.

Återställning av signalen för mättning

Efter att underhållet av filtren slutförs skall tangenten A hållas nedtryckt under 3 sekunder till Lysdioden 1 eller 2 upphör att blinka.

6. BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

⚠ Varning! Rikta inte blicken direkt mot lysdiodernas Ijus.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

KJÆRE KUNDE

FOR PERFEKTE RESULTATER

4.2 - Vaskbart aktivt kullfilter

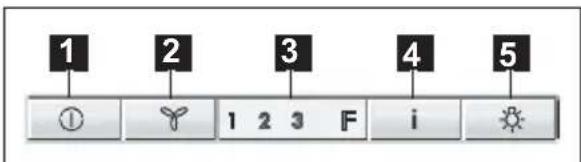

Kommandoknappene på forsiden av apparatet:

A OFF-knapp (avknapp) - ON (påknapp) Trykk en eller flere ganger for ønsket funksjon:
