Produkttyp	Köksfläkt
Märke	Husqvarna-Electrolux
Modell	QFP60800X
Sugstyrkor	4 (Nivåer 1, 2, 3, Intensiv)
Kontrolltyp	Tryckknappar med LED-indikatorer
Belysning	LED (energisnål, upp till 10 gånger längre livslängd än traditionella lampor)
Fettfilter	Metall, tvättbart (i diskmaskin eller för hand)
Kolfilter	Aktivt kol, utbytbart var 4:e månad
Filtermättnadsindikator	Ja, för både fett- och kolfilter
Fördröjd avstängning	Ja, programmerbar (20/15/10/5 minuter beroende på hastighet)
Minsta avstånd till spis	50 cm (el-, gas- eller blandspis)
Strömförsörjning	220-240 V, 50 Hz
Installationstyp	Kanalansluten (extern evakuering) eller recirkulerande (med kolfilter)
Material	Rostfritt stål
Underhåll	Rengör fläkten och filtren minst en gång i månaden; använd neutralt rengöringsmedel
Säkerhetsfunktioner	Automatisk avstängning när lådan är stängd (förutom belysning); termiskt skydd
Reservdelar	Använd originalreservdelar; kontakta service med modell, PNC, serienummer
Garanti	Se typskylten och lokala föreskrifter
Energieffektivitet	LED-belysning sparar 90 % energi jämfört med traditionella lampor
Bredd	60 cm (modellbeteckningen indikerar 60 cm)

Vanliga frågor - QFP60800X Husqvarna-Electrolux

Hur ofta ska jag rengöra fettfiltret?

Fettfiltret ska rengöras minst en gång i månaden. Du kan tvätta det för hand med ett icke-aggressivt rengöringsmedel eller i diskmaskin på ett lågtemperaturprogram med kort cykel.

Hur ofta behöver jag byta kolfiltret?

Det aktiva kolfiltret måste bytas var fjärde månad. Det kan inte tvättas eller regenereras.

Hur återställer jag filtermättnadsindikatorn?

Med fläkten på (ON), tryck på knappen T2 i mer än 2 sekunder. Alla LED-lampor tänds kort för att bekräfta återställning. Upprepa om båda indikatorerna är aktiva.

Hur aktiverar jag varningen för mättnad av kolfiltret?

Med fläkten av (OFF), tryck samtidigt på knapparna T3 och T5 i mer än 3 sekunder. LED L3 och L5 börjar blinka, vilket indikerar aktivering. Upprepa för att inaktivera.

Vilket är det minsta avståndet mellan spisen och fläkten?

Minsta avstånd är 50 cm för elspisar och 50 cm för gas- eller blandspisar. Följ alltid spistillverkarens anvisningar om de anger ett större avstånd.

Kan jag använda fläkten utan filtren?

Nej, använd aldrig fläkten utan att filtren är korrekt installerade. Detta kan orsaka fettansamling och öka risken för brand.

Vad ska jag göra om LED-lampan slutar fungera?

Försök inte byta LED-lampan själv. Kontakta teknisk service för utbyte. Undvik att titta direkt in i LED-lampan.

Hur använder jag kontrollerna om lådan är stängd?

Kontrollerna sitter på ovansidan av utdragslådan. Öppna lådan för att komma åt knapparna. När den är stängd fungerar endast ljusknappen (på undersidan).

Hur fungerar den fördröjda avstängningsfunktionen?

Medan fläkten är igång, tryck och håll in den aktiva hastighetsknappen i mer än 2 sekunder. Fläkten stängs av efter en inställd tid: 20 minuter vid hastighet 1, 15 minuter vid hastighet 2, 10 minuter vid hastighet 3 eller 5 minuter vid intensiv hastighet.

Kan jag installera fläkten i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge med ett aktivt kolfilter. Installationsmanualen ger detaljer för både kanalansluten och recirkulerande version.

BRUKSANVISNING QFP60800X Husqvarna-Electrolux

SV Användningshandbok 2

NO Bruksveiledning 7

FI Käyttöohjeet 12

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1! SÄKERHETSFÖRESKRIFTER

⚠ Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid arbetshandskar vid underhåll, installation och arbeten med belysningen. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala

myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 50cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

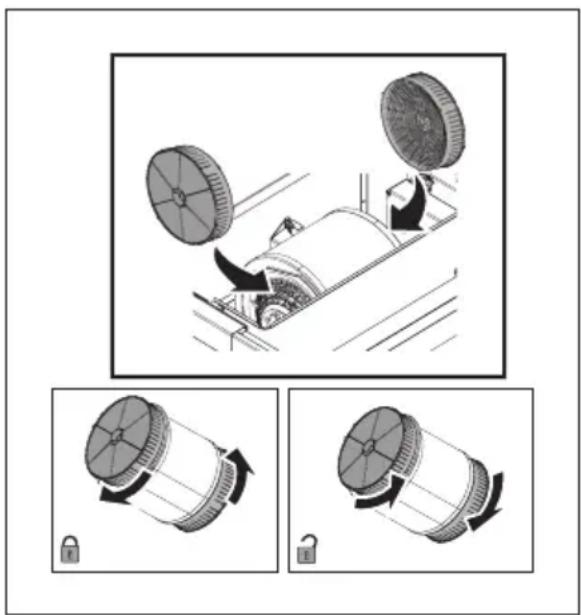

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

De bästa resultatet erhålls om man använder en låg hastighet vid normala förhållanden och en hög hastighet när oset är mera koncentrerat. Slå på fläkten några minuter innan ni börjar laga mat, på detta sätt skapas ett undertryck i köket. Låt fläkten stå på efter avslutad matlagning i cirka 15 minuter eller till dess matoset har försvunnit.

Fläktens kommandotangenter sitter på den utdragbara lådans ovansida.

Öppna lådan för att komma åt kommandotangenterna och starta fläkten.

När lådan är stängd är fläktens samtliga funktioner avaktiverade, med untantag för belysningen för vilken ytterligare en tangent är placerad på lådans undersida.

När lädan öppnas återupprättas de funktioner som fungerade när lädan stängdes och ljussignalerna för dessa funktioner kan visualiseras.

T1. ON/OFF-tangen för belysning (Lysdiod L1 är tänd)
T2. OFF-tangent – Tangent för val av utsugningshastighet (effekt) 1 (Lysdiod L2 är tänd)
T3. Tangent för val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 är tända)
T4. Tangent för val av utsugningshastighet (effekt) 3 (Lysdiod L2+L3+L4 är tända)
T5. Tangent för val av den intensiva utsugningshastigheten (effekten) (Lysdioderna L2+L3+L4 är tända+ Lysdiod L5 blinkar) - funktionstid 5 minuter – varefter fläkten automatiskt går över till utsugningshastighet (effekt) 2.

Tidsinställd avstängning av fläkten (Lysdioderna blinkar):

Genom att trycka ned tangenten för den utsugningshastighet (effekt) som fungerar för tillfället en andra gång under mer än 2 sekunder aktiveras tidsinställningen av avstängningen av fläkten (OFF).

Följande avstängingstider är disponibla: Utsugningshastighet (effekt) 1: 20 minuter Utsugningshastighet (effekt) 2: 15 minuter Utsugningshastighet (effekt) 3: 10 minuter Intensiv utsugningshastighet (effekt): 5 minuter

Signal för filtrens mättning

Fläkten är utrustad med en funktion som med jämna mellanrum indikerar när filtren är igengrodda och kräver underhåll.

Signal för fettfiltrets mättning: när fläkten är avstängd (OFF) tänds samtliga Lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.

Signal för det aktiva kolfiltrets

mättning: när fläkten är avstängd

OFF) blinkar samtliga Lysdioder för utsugningshastigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolfiltrets signal för mättning: Vanligtvis är funktionen som signalerar att det aktiva kolfiltret kräver underhåll avaktiverad (OFF). Gör på följande sätt för att aktivera funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer än 3 sekunder, Lysdioderna L3 och L5 börjar blinka.

Upprepa förfarandet för att avaktivera funktionen, Lysdioderna L3 och L5 börjar lysa med fast sken.

Reset av signalen för filtrens mättning:

Tryck ned tangenten T2 under mer än 2 sekunder när fläkten är i funktion (ON), samtliga Lysdioder tänds under en kort stund.

OBS: om så krävs är skall förfarandet upprepas i det fall båda signalerna (fettfilter och aktivt kolfilter) är aktiverade.

6. BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Varning! Rikta inte blicken direkt mot lysdiodernas ljus.

Kontakta det tekniska servicekontoret för byte av lysdioderna.
