QFP60800X - Keittiön liesituuletin Husqvarna-Electrolux - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Husqvarna-Electrolux
Malli	QFP60800X
Imutehot	4 (Tasot 1, 2, 3, Tehostus)
Ohjaustyyppi	Painonapit LED-merkkivaloilla
Valaistus	LED (energiansäästö, jopa 10x pidempi käyttöikä kuin perinteisillä lampuilla)
Rasvasuodatin	Metalli, pestävä (astianpesukoneessa tai käsin)
Hiilisuodatin	Aktiivihiili, vaihdettava 4 kuukauden välein
Suodattimen kylläisyyden ilmaisin	Kyllä, sekä rasva- että hiilisuodattimille
Viivästetty sammutus	Kyllä, ohjelmoitava (20/15/10/5 minuuttia nopeudesta riippuen)
Minimietäisyys liesitasoon	50 cm (sähkö-, kaasu- tai sekoitusliesille)
Virtalähde	220-240 V, 50 Hz
Asennustyyppi	Kanavoitava (ulospuhallus) tai kiertävä (hiilisuodattimella)
Materiaali	Ruostumaton teräs
Huolto	Puhdista liesituuletin ja suodattimet vähintään kerran kuukaudessa; käytä neutraalia pesuainetta
Turvaominaisuudet	Automaattinen sammutus kun laatikko suljetaan (paitsi valot); lämpösuojaus
Varaosat	Käytä alkuperäisiä varaosia; ota yhteyttä huoltoon mallin, PNC:n ja sarjanumeron kanssa
Takuu	Katso arvokilpi ja paikalliset määräykset
Energiatehokkuus	LED-valaistus säästää 90% energiaa perinteisiin lamppuihin verrattuna
Leveys	60 cm (mallimerkintä osoittaa 60 cm)

Usein kysytyt kysymykset - QFP60800X Husqvarna-Electrolux

Kuinka usein rasvasuodatin tulisi puhdistaa?

Rasvasuodatin tulisi puhdistaa vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla.

Kuinka usein hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava neljän kuukauden välein. Sitä ei voi pestä eikä regeneroida.

Kuinka suodattimen kylläisyyden ilmaisin nollataan?

Kun liesituuletin on päällä (ON), paina painiketta T2 yli 2 sekunnin ajan. Kaikki LED-valot syttyvät lyhyesti vahvistaakseen nollauksen. Toista, jos molemmat ilmaisimet ovat aktiivisia.

Kuinka hiilisuodattimen kylläisyysvaroitus aktivoidaan?

Kun liesituuletin on pois päältä (OFF), paina samanaikaisesti painikkeita T3 ja T5 yli 3 sekunnin ajan. LEDit L3 ja L5 alkavat vilkkua, mikä osoittaa aktivoinnin. Toista poistaaksesi käytöstä.

Mikä on minimietäisyys liesitason ja liesituulettimen välillä?

Minimietäisyys on 50 cm sähköliesille ja 50 cm kaasu- tai sekoitusliesille. Noudata aina liesitason valmistajan ohjeita, jos ne määräävät suuremman etäisyyden.

Voinko käyttää liesituuletinta ilman suodattimia?

Ei, älä koskaan käytä liesituuletinta ilman asianmukaisesti asennettuja suodattimia. Tämä voi aiheuttaa rasvan kertymistä ja lisätä tulipalon riskiä.

Mitä teen, jos LED-valo lakkaa toimimasta?

Älä yritä vaihtaa LED-valoa itse. Ota yhteyttä tekniseen huoltoon vaihtoa varten. Vältä katsomasta suoraan LED-valoon.

Kuinka käytän säätimiä, jos laatikko on kiinni?

Säätimet sijaitsevat ulosvedettävän laatikon yläpuolella. Avaa laatikko päästäksesi painikkeisiin. Kun laatikko on kiinni, vain valopainike (alapuolella) toimii.

Kuinka viivästetty sammutustoiminto toimii?

Kun liesituuletin on käynnissä, paina ja pidä painettuna aktiivista nopeuspainiketta yli 2 sekunnin ajan. Liesituuletin sammuu asetetun ajan kuluttua: 20 minuuttia nopeudella 1, 15 minuuttia nopeudella 2, 10 minuuttia nopeudella 3 tai 5 minuuttia tehostusnopeudella.

Voinko asentaa liesituulettimen kiertoilmatilaan?

Kyllä, liesituuletinta voidaan käyttää kiertoilmatilassa aktiivihiilisuodattimen kanssa. Asennusohjeessa on yksityiskohdat sekä kanavoitua että kiertävää versiota varten.

KÄYTTÖOHJE QFP60800X Husqvarna-Electrolux

Kiitämme teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.husqvarna-electrolux.se/shop

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä -merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.

Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

⚠️ Varoitukset/huomautukset ja turvallisuusohjeet.

i Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

TURVALLISUUSOHJEET

! Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

⚠️ Varoitus! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä aina työhanskoja huolto, asennus, ja valaistustoimenpiteiden aikana.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

⚠️ Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti

sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

⚠️ Huomio! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

2. KÄYTTÖ

Tuuletinta käytetään ruoanlaitosta aiheutuneen savun ja höyryn poistamiseen. Laitteen mukana tulevasta asennusohjeesta käy ilmi käytetäänkö hankkimaanne mallia

imukupuversiona ulkoiseen poistoon vai suodatinversiona sisäiseen kierto

3. ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

⚠️ Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 50cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

4. HUOLTO

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

4.1 Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

4.2 Aktiivihilisuodatin

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

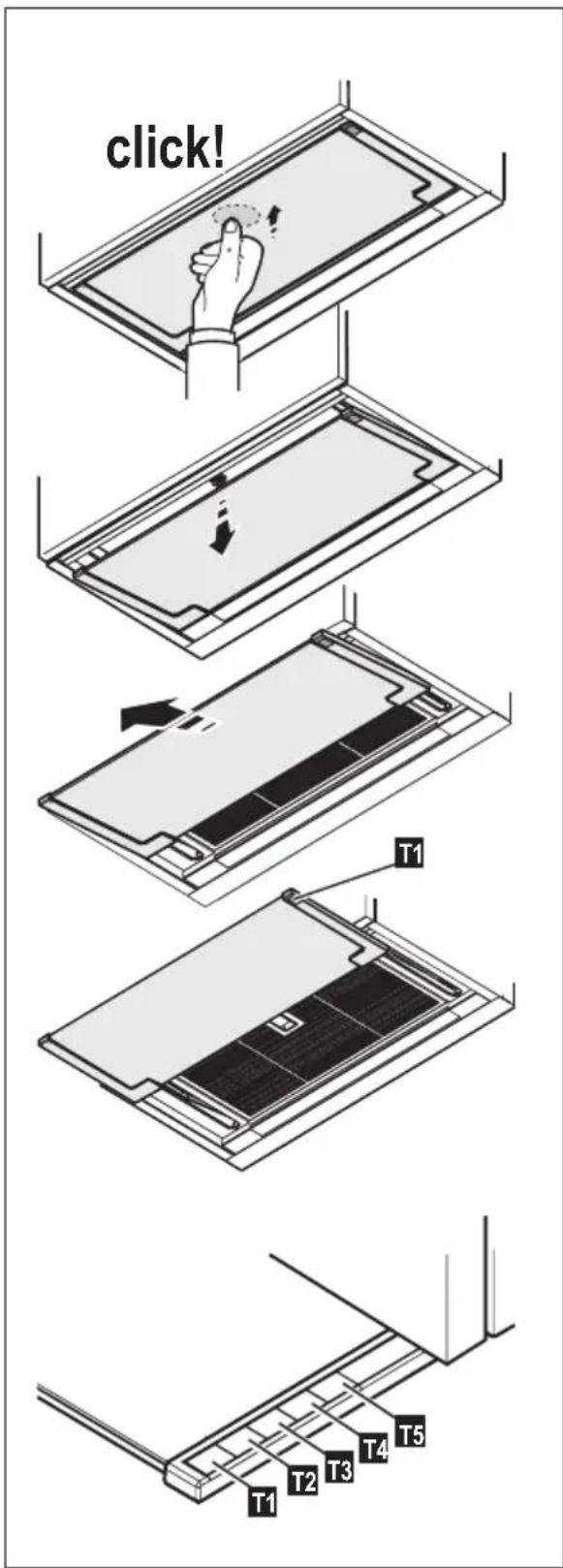

Näppäimet sijaitsevat liesituulettimen ulosvedettävän laatikon yläosassa.

Avaamalla laatikon pääset käyttämään näppäimiä ja voit käynnistää tuulettimen.

Laatikon ollessa suljettuna kaikki liesituulettimen toiminnot ovat pois käytöstä lukuunottamatta valokatkaisijaa, joka sijaitsee myös laatikon alaosassa.

Avaamalla laatikon uudestaan tuuletin palaa edelliseen toimintoon ja siihen liittyvät merkkivalot tulevat näkyviin.

T1. ON/OFF valopainike (Led L1 valo palaa)
T2. OFF painike – Imunopeuden (tehon) 1 valitsin (Led L2 valo palaa)
T3. Imunopeuden (tehon) 2 valitsin (Led L2+L3 valo palaa)
T4. Imunopeuden (tehon) 3 valitsin (Led L2+L3+L4 valo palaa)
T5. Intensiivisen imunopeuden (tehon) valitsin (Led L2+L3+L4 valo palaa + Led L5 vilkkuu) – kesto 5 minuuttia – minkä jälkeen liesituuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Liesituulettimen ajastettu virrankatkaisu (Led valot vilkkuvat):

Liesituulettimeen voi säätää ajastetun virrankatkaisun (OFF) painamalla uudestaan yli 2 sekuntia sillä hetkellä aktiivisena olevaa imunopeuden (tehon) painiketta.

Käytettävissä olevat ajastetun virrankatkaisun ajat ovat seuraavat: Imunopeus (teho) 1: 20 minuuttia Imunopeus (teho) 2: 15 minuuttia Imunopeus (teho) 3: 10 minuuttia Intensiivinen imunopeus (teho): 5 minuuttia

Suodattimien vaihtotarpeen hälytys

Liesituuletin on varustettu toiminnolla, joka ilmoittaa käyttäjälle säännöllisin väliajoin suodattimien vaihto- ja huoltotarpeesta.

Rasvasuodattimen vaihtotarpeen

hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) Led valot palavat 40 sekuntia.

Aktiivihilisuodattimen vaihtotarpeen

hälytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) Led valot palavat 40 sekuntia.

Aktiivihiilisuodattimen vaihtotarpeen hälytyksen aktivointi: hälytys ei tavallisesti ole aktivoitu, sen aktivoimiseksi sammuta liesituuletin (OFF) ja paina yhtäaikaisesti näppäimiä T3 ja T5 yli 3 sekuntia, Led valot L3 ja L5 alkavat vilkkua.

Hälytys otetaan pois päältä toistamalla toiminto, Led valot L3 ja L5 syttyvät.

Suodattimien vaihtotarpeen hälytyksen resetointi:

Liesituulettimen ollessa käynnissä (ON) paina näppäintä T2 yli 2 sekuntia, kaikki Led valot syttyvät vähäksi aikaa.

Huomio: jos tarpeen toista toiminto, jos molemmat vaihtotarpeen hälytykset (rasvasuodatin ja aktiivihilisuodatin) ovat aktiivisia.

6. VALAISTUS

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Huomio: Älä katso suoraan kohti LED valoa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
