Manöver- och kontrollelement, Bild A1

① Huvud-till/från-regulator för det kompletta skåpet (kyl- och frysdel), med temperaturregulator för frysdelen
② SuperFrost-knappen med ljusdiod-display(LED) för tillkopplad funktion - för snabb infrysning av färskalivsmedel
③ Temperaturinställningsdisplayen för djupfrystemperaturen
④ Alarm-från-knapp för ljudvarnaren, med LED-display för för hög temperatur i frysdelen
⑤ Till/Från-regulator och temperaturregulator för kyldelen
⑥ Temperaturinställningsdisplayen för kyltemperaturen Rekommenderad temperaturinställning:
- Kyldel: Temperaturinställningsdisplay ⑥ : 5 °C
- Frysdel: Temperaturinställningsdisplay ③ : -18 °C

• Genom förskjutning av flask- och konservhållaren kan man säkra att flaskor inte tippar när man öppnar eller stänger dörren. För rengöring kan hållaren tas bort: Vid utrustning
• enligt bild A2: skjut upp den främre kanten på hållaren och haka loss.
• Alla dörrhyllor är uttagbara för rengöring, bild. A2: Skjut upp hyllan och dra ut dem framåt.
  ● Hyllorna kan ni flytta allt efter storleken på frysvaran, bild. A4.
• Lyft hyllan, vrid framåt och sväng bort.
• Skjut alltid in hyllorna med anslagskanten bakåt och uppåt, annars kan lovsmedlet frysa fast mot bakväggen.
• Bild A5. Behöver ni plats för höga flaskor och förpackningar, skjuter ni helt enkel den halva glasplattan ① bakåt. För rengöring kan hålldelarna ② fför de halva glasplattorna tas

bort. Se till att den högra och vänstra hållardelen sen sätts in på rätt ställe.

Typskyldata

① Apparatbeteckning
② Service-nr.
③ Serie-nr.
④ Infrysningskapacitet kg/24 timmar

Apparat- och utrustningsöversikt, Bild A Kyldel, ca. 5 °C

Manöver- och kontrollelement

Fläkt med brytare ⑦, för en högre luftcirkulation

Smör- och ostfack

flyttbara hyllor

Ägghållare

Innerbelysning

Smältvattenavlopp

Flyttbara dörrhyllor*

Skjutbar flask- och konservhållare

Flastgaller

Kallaste zonen i kylutrymmet, för känsliga och lättförstörda livsmedel.

Skålar för grönsaker, sallader, frukt

Ställ för höga flaskor

Typskylt

Frysdel, ca. -18 °C

Inställningsfötter fram, transportrullar bak

Innehållsförteckning Sidan

Bruksanvisning

1 Apparaten med en blick.... 2

Innehållsförteckning 3

2 Säkerhets- och varningsanvisningar 4

Anvisning om avfallshantering 4

Teknisk säkerhet 4

Säkerhet vid användningen 4

Uppställningsanvisningar 4

Anslutning 4

3 Idrifttagning och kontrollelement 5

Till- och frånkoppling 5

Inställning av temperatur 5

Temperaturinställningsdisplay 5

Alarm-ljudsvarnare, röd Alarm-LED 5

4 Kyldel 6

Tillverkning av iskuber 7

SuperFrost 7

Anvisningar om infrysning och lagring 7

6 Avfrostning, rengöring 8

7 Störningar - problem? 8

Kundtjänst och typskylt 8

8 Uppställning-/ ombyggnadsanvisning

Hänga om dörren 9

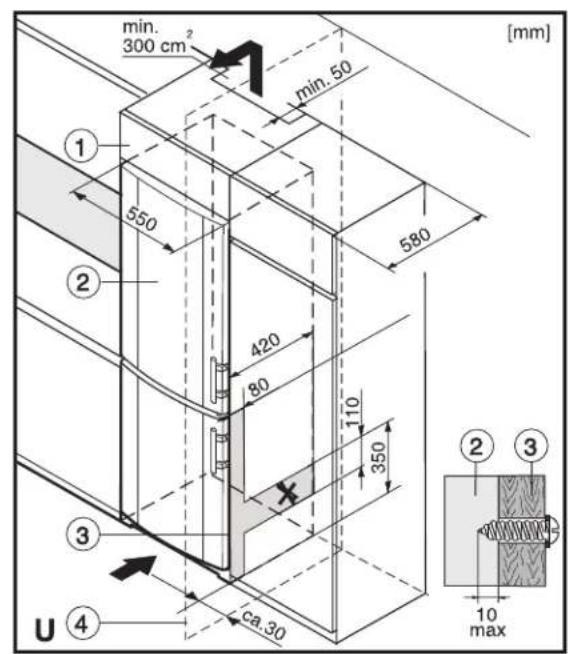

Inskjutning i köksraden 9

De infrysta livsmedlen ska förbrukas inom den rekommenderade lagringstiden.

Talen mellan symbolerna anger lagringstiden i månader, för flera typer av frysvara.

Den angivna lagringstiderna är riktvården för färska livsmedel som ska tinas upp. Om det undre eller övre värdet gäller, beror på kvaliteten på livsmedlet och förbehandlingen fram till infrysningen. För feta livsmedel gäller alltid de undre värdena.

Frysvarusymbolerna betyder:

Vi gratulerar er till en nya apparat. Ni har med ert köp valt alla fördelar inom modern kylteknik, som garanterar er högsta kvalitet, en lång livslängd och stor driftsäkerhet.

Utförandet av er apparat ger er dagligen den högsta användningskomforten.

Med denna apparat, tillverkad enligt miljövänligt principer och med återvinningsbara material, bidrar vi tillsammans med er med att aktivt behålla vår miljö.

För att lära känna alla fördelarna med er nya apparat, bör ni läsa anvisningarna i denna bruksanvisning noggrannt.

Vi önskar er stor glädje med er nya apparat.

Förvara bruksanvisningen noga och lämna den vidare om apparaten byter ägare.

Bruksanvisningen gäller för flera modeller, därför kan avvikelser förekomma.

Bestämmelser

§

- Skåpet är avsedd för kylning, infrysning och lagring av livsmedel, liksom tillverkning av is. Det är konstruerad för användning i hushållet. Vid någon annan användning kan ingen garanti för en felfri funktion lämnas.

- Skåpet är konstruerad, beroende på klimatklass för driften, för olika omgivningstemperaturer. Dessa ska inte under- eller överskridas! Den klimatklass som gäller för ert skåp står tryckt på typskylten. Det betyder:

Klimatklass konstruerad för

Omgivningstemperaturer från

SN +10 °C till +32 °C

N +16 °C till +32 °C

ST +16 °C till +38 °C

T +16 °C till +43 °C

- Kontrollera kylmedelskretsen med avseende på täthet.

- Skåpet motsvarar de passande säkerhetsbestämmelserna liksom EG-diriktiven 2006/95/EG och 2004/108/EG.

Anvisningar om energibesparing

- Se upp med fria till- och frånlufttvärsnitt.

- Oppna skåpdörren som kort tid som möjligt.

- Sortera livsmedlen. Överskrid inte lagringstiden.

- Förvara alla livsmedel väl förpackade och slutna.

- Låt varm mat först svalna till rumstemperatur, innan de läggs in i skåpet.

- Lagra alltid likartad frysvara tillsammans, så att ni kan undvika att ha dörren öppen onödigt länge och därmed spara energi.

- Låt djupfryst livsmedel tina upp i kylskåpet.

- Håll skåpdörren stängd vid en störning. Kylförlusten fördröjs på grund av detta. Kvaliteten bibehålls längre på frysvaran.

Anvisning om avfallshantering

Förpackningen är tillverkad av återvinningsbart material.

• Wellpapp/papp
• Formdelar av skumsprutad polystyrol
• Folie av polyetylen
• Omslutningsband av polypropylen
• Förpackningsmaterialet är ingen leksak för barn - folien riskerar kvävning!
• Lämna in förpackningen till en återvinningscentral.

Uttjänad apparat: Den innehåller fortfarande värdefulla material och ska lämnas åtskild från hushållssoporna.

• Gör uttjänta apparater obrukbara. Dra ut nätstickkontakten, klipp av anslutningskabeln och gör läset obrukbart, så att barn inte kan stängas inne.
• Se till att kylmedelskretsarna inte skadas, vid borttransport av den uttjänta apparaten.
• Uppgifter om vilket kylmedel den innehåller finns på typskylten.
• Avfallshanteringen av uttjänade apparater måste göras fackmannamässigt och korrekt enligt lokala gällande föreskrifter och lagar.

Teknisk säkerhet

• För att undvika person- och materialskador, bör apparaten transporteras förpackad och ställas upp av två personer.
• Kylmedlet i apparaten R 600a är miljövänligt, men brännbart.
• Skada inte kylkretsloppets rörledningar. Utsprutande kylmedel kan leda till ögonskador eller bränder.
• Om kylmedel kommer ut, ska öppen eld eller antändningskällor i närheten av utsläppsställer avlägsnas, närstickkopntakten dras ur och ventilera rummet väl.
• Vid skador på apparaten ska man omgående - innan anslutningen - konsultera leverantören.
• För att säkerställa en säker drift avapparaten, ska den bara monteras och anslutas enligt uppgifterna i bruksanvisningen.
• Om något fel uppstår, ska apparaten skiljas från nätet: Dra ur nätstickkontakten (dra då inte i anslutningskabeln) eller lös ut resp.skruva ut säkringen.
• Reparationer och ingrepp i apparaten får bara göras av kundtjänst, annars kan betydande risker uppstå för användaren. Samma sak gäller byte av nätanslutningsledningen.

Säkerhet vid användningen

• Lagra inga explosiva ämnen eller sprejburkar med brännbara drivgaser, som t.ex. butan, propan, pentan, osv. i apparaten. Eventuellt utläckande gaser kan antändas av elektriska komponenter. Ni känner igen sådana sprejburkar genom den påtryckta innehållsuppgiften eller en flamsymbol.
• Alkohol med hög procentsats ska vara tätt försluten och lagras stående.
• Inne i skåpet ska man inte hantera öppen eld eller antändningskällor.
• Använd inga elektriska apparater inne i skåpet (t.ex. ångrengöringsapparater, värmeaggregat, isberedare, osv.).
• Använd inte sockeln, skjutlådor, dörrar osv. att stå på eller som stöd.

• Denna apparat är inte avsedd för personer (även barn) med fysiska, känslomässiga eller mentala handikapp, eller personer som inte har tillräcklig erfarenhet eller kännedom. Det skulle i så fall vara att en person med ansvaret för säkerheten, har uppsikt över, eller undervisar om användningen av apparaten. Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Undvik varaktig hudkontakt med kalla ytor eller kyl-/frysvaror. Det kan leda till smärtor, dövhetskänsla eller förfrysning. Vid långvarig hudkontakt ska skyddsåtgärder planeras, t.ex. använda handskar.
• Förtör inte livsmedel som lagrats för länge, det kan leda till marförgiftning.

Uppställningsanvisningar

• Vid uppställningen/inbyggnaden ska man se till att kylsystemets rörledningar inte skadas.
• Rikta in skåpet i nischen med ställfötterna med en öppen nycken 10, så att skåpet står plant.
• Undvik placering på platser med direkt solinstrålning, vid sidan om en ugn, värmekälla eller liknande, inte heller i områden med fukt eller sprutande vatten.
• Placeringsutrymmet för er apparat måste förlja Norm EN 378 per 8 g kylmedel R 600a en volym på 1 m³ för att vid ett läckage i kylmedelskretsen ingen antändlig gas-luft-blandning ska kunna uppstå i apparatens uppställningsutrymme. Uppgifter om mångden kylmedel finns på typskylten inne i skåpet.
• Ställ alltid skåpet direkt mot väggen.
• Ventilationsslitsarna får inte täckas för. Se alltid till att det är god till- och frånluftsmatning! Beakta bilagan om uppställningsoch ombyggnadsanvisning
• Ställ inga värmealstrande apparater, som töexö mikrovågsugn, brösrost, osv. på kylen/frysen!
• På grund av brandfaran bör inga brinnande ljus, lampor eller andra föremål med öppen låga ställas på kylen/frysen.
• Brandrisk genom fuktighet! När strömförande delar, eller nätanslutningskabeln blir fuktiga, kan det leda till en kortslutning.
• Apparaten är konstruerad för användning i slutna utrymmen. Använd inte skåpet utomhus, inte heller i områden med fukt eller sprutande vatten.
• FORSIKTIGHET! Olycks- och skaderisk genom felaktig transport!
• Transportera apparaten förpackad.
• Transportera apparaten stående.
• Transportera inte apparaten ensam.

Anslutning

Strömtyp (växelström) och spänning

på uppställningsplatsen måste uppgifterna överensstämma med uppgifterna på typskylten. Typskylten be finner sig på den vänstra sidoväggen, sidan om grönsaksskålen.

• Anslut bara apparaten till ett jordat stickuttag som är monterat enligt föreskrifterna.
• Stickuttaget måste vara avsäkrat med 10 A eller högre, och vara placerat utanför skåpets baksida och lätt tillgängligt.
• Apparaten bör inte anslutas tillsammans med andra apparater med en fördelningsdosa - risk för överhettning.
• Då man tar bort nätkabeln från apparatens baksida, ta bort kabelhållaren - annars uppstår vibrationsljud!

0 max Alarm 9 7 5 3 1 °C -15 -18 -21 -25 -32 SuperFrost max 0 ⑤ ④ ⑥ ③ ② ①

A1

Vi rekommenderar att ni rengör skåpet innan ni tar det i drift. Närmare om detta i kapitel "Rengöring".

Vänta ca. 4 timmar med att lägga in varor i frysen efter att den tagits i drift. Lägg in frysvarorna först sedan frysdelen är kall.

Till- och frånkoppling

• Bild A1: Med huvud-Till/Från-regulatorn ① kopplar ni alltid hela apparaten till eller från, frys- och kyldelen.
• Tillkoppling: Vrid Till/Från-regulator① och ⑤ med ett mynt, så att temperaturinställningsdisplayerna ③ och ⑥ blinkar/lyser.
• Kyldelen är tillkopplad när temperaturinställningsdisplayen ⑥ lyseroch innerbelysningen är tänd.
• Frysdelen är tillkopplad när temperaturinställningsdisplayen③ lyser.
• Vid första idrifttagningen lyser alarm-LED, det akustiska alarmet är frånkopplat. Ni hittar mer information i avsnittet "Alarm-ljudsvarnare, röd Alarm-LED".
• Fränkoppling av den kompletta apparaten: Vrid tillbaka slitsen på Till/Från-regulatorn ① med ett mynt till ställningen "0" så att temperaturinställningsdisplayerna är släckta. Kyl- och frysdel är avstängda.
• Vill ni bara koppla från kyldelen (frysdelen förblir tillkopplad - lämplig t.ex. i semestertider), vrider ni bara Till/Från-regulatorn ⑤ till"0" så att temperaturinställningsdisplayen-kyldelen ⑥ och innerbelysningen är släckta. Temperaturinställningsdisplayen-frysdel ③ måste lysa.

Inställning av temperatur

- Bild A1: Vrid temperaturregulator ① och ⑤ med ett mynt tills displayen för den önskade temperaturen ③ och ⑥ lyser. Slitsens lägen betuder:

1. Punkt = högsta temperatur, minsta kyleffekt max. = lägsta temperatur, största kyleffekt

● Rekommenderad temperaturinställning:
- För kyldelen: 5 °C
- För frysdelen: -18 °C
Under inställningen blinkar LED för den inställda temperaturen.

Anvisning: Tänk på att kylskåpstemperaturen påverkas av hur ofta dörren öppnas, hur mycket livsmedel som läggs in och rumstemperaturen på uppställningsplatsen.

Allt efter önskad temperatur, efterjusteras regulatorn.

Temperaturinställningsdisplay, Bild A1/③⑥

• Den tända temperaturinställningsdisplay visar driften av apparaten.
• De enskilda ljusdisplayerna är tilldelande temperaturområden. De visar valda inställningsvärden på kyl- och frystemperaturerna.

Alarm-ljudsvarnare, röd Alarm-LED

Bild A1/④: Ljudsvarnaren och den röda Alarm-LED hjälper er att skydda de infrusna varorna och att spara energi.

• Ljudet tystnar genom tryckning på alarmknappen ④,
• automatiskt när den tillräckliga lagertemperaturen åter har nätts, eller
• dörren stängs.

Dörralarm

- Det hörs alltid då kyl- eller frysdörren är öppen längre tid än 60 sekunder.

Ljudfrånkopplingen är verksam så länge som dörren är öppen. Med stängningen av dörren är alarmfunktionen åter beredd.

Temperaturalarm

• Den hörs alltid när frystemperaturen inte är låg nog (beroende av temperaturinställningen).
• Samtidigt blinkar alarm-LED.

Prsaken kan vara att:

• varma, färska livsmedel har lagts in för infrysning,
• vid omplacering och uttagning av frysvaror, har det kommit in för mycket varm rumsluft.

Alarm-LED blinkar så länge tills alarmtillståndet är avslutat.

① ② ③ ④ ⑤ ⑥ ⑦ B

Insorteringsexempel

Bild B

1 Smör, ost
2 Agg
3 Burkar, dryckor, flaskor
4 Konserver, bakverk
5 Mejeriprodukter
6 Kallaste zonen i kylutrymmet: känsliga livsmedel, kött-/korvvaror, fisk, råmjälkprodukter, färdiga rätter
7 Frukt, grönsaker, sallad

Genom den naturliga luftcirkulationen i kylrummet ställer sig olka temperaturområden in, vilket är bra för lagring av olika livsmedel. Omedelbart över grönsaksskålen och vid bakväggen är det som kallast (lämpligt för t.ex. korv-köttvaror); i övre främre området och i dörren är det som varmast (lämpligt för t.ex. bredbart smör och ost). Förvara därför livsmedlen enligt "insorteringsexempel" bild B.

Anvisningar om kylning

• Lagra livsmedel så att luften kan cirkulera, alltså inte för tätt. Ventilationsslitsarna* i bakväggen får inte täckas för - viktigt för kylkapaciteten!
• Livsmedel som lätt tar upp eller avger lukt eller smak, liksom vätskor ska förvaras i slutna behållare eller övertäckta.
• Livsmedel som avger eller är känsliga för etylengas, som frukt, grönsaker och sallad, ska alltid separeras eller förpackas, för att inte reducera lagringstiden; exemperlvis tomater ska inte lagras tillsammans med kiwi eller kål.

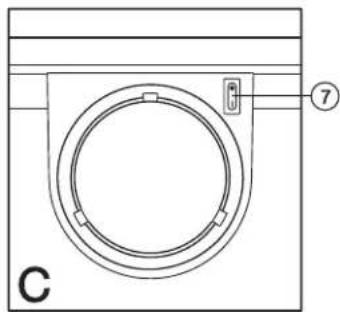

Kyla med fläkt\*, Bild C/⑦

Därmed får ni en relativt likartad temperaturfördelning på alla hyllplanen; alla livsmedel är lika kalla vid valbar temperatur. Genom den forserade luftcirkulationen upphävs normaldriftens olika temperaturområden.

Detta är i princip rekommendabelt:

• vid hög rumstemperatur (över ca. 30 °C),
• vid hög luftfuktighet, som t.ex. på sommardagar.
• Till-/Fränkoppling: Aktivera fläktbrytaren ⑦. I = till, 0 = från.

Anvisning:

• Vid tillkopplad "Fläkt" ökar energiförbrukningen.
• För att spara energi, kopplas fläkten automatiskt från vid öppen dörr.

Innerbelysningen

kopplas automatiskt från efter ca. 15 minuter med öppen dörr. Tänds inte belysningen vid öppen dörr, men temperaturinställningsdisplayen lyser, är glödlampan förmodligen trasig.

Byte av glödlampa:

• Glödlampsdata: max. 25 W, ström och spänning ska stämma med uppgifterna på typskylten. Använd bara glödlampor med samma mått, sockel: E 14.
• Koppla ut apparaten. Dra ur nätstickkontakten, respektive lös ut eller skruva ut säkringen.
  ● Haka loss lampglaset enligt bild F1 och häng loss det.
• Byt glödlampa enligt bild F2. Se till vid inskruvningen att tätningen i lampsockeln sitter rätt.
• Häng åter på lampglaser bak och låt sidorna haka i.

Tillverkning av iskuber

- Isskålen* fyls med tre fjärdedelar vatten och får frysa till. Iskuberna lossnar från skålen om man vrider den, eller spolar isskålen en kort stund under rinnande vatten.

De färska livsmedlen ska genomfrysas till kärnan så fort som möjligt och redan infrysta varor får då en "kylreserv". Detta möjliggörs av Super-Frost-anordningen. Därigenom behålls näringsvärdet, utseendet och smaken på de infrysta livsmedlen bäst.

- Ni kan maximalt frysa in så mycket livsmedel inom 24 timmar som står angivet på typskylten under "Infrysningsförmåga... kg/24 tim", bild A4, pos. ④ . Denna maximala mängden frysvara är olika efter modell och klimatklass.

Enfrysning med SuperFrost

Bild A1/②

- SuperFrost-knappen ② trycks kort, så att LED lyser.

- Frystemperaturen sjunker, apparaten arbetar med största möjliga kyleffekt, samtidigt lyser -32°C-LED.

- Vid en mindre mängd att frysa in, vänta/förfrys ca. 6 timmar - vanligtvis tillräckligt, vid den maximala mängden, se typskylten under Infrysningsförmåga, ca. 24 timmar.

- Lägg sen in de färska livsmedlen, företrädelsevis i de övre facken.

- SuperFrost kopplas automatiskt från efter ca. 65 timmar. Infrysningsförloppet är avslutat,

- SuperFrost- och -32°C-LED är släckta och apparaten arbetar åter i energibesparande normaldrift enligt de senaste inställningsvärdena.

- För att uppnå den maximala infrysningskapaciteten, måste de varma livsmedlen läggas utan lådorna, direkt på skåpets botten eller i direkt kontakt med innerytrymmets sidoväggar.

Anvisning: SuperFrost får ni inte koppla till:

- vid inläggning av redan frysta varor,

- vid infrysning av upp till ca. 2 kg färska livsmedel dagligen.

Anvisningar om infrysning och lagring

• Som riktvärden för lagringstiden för olika livsmedel i frysfacet gäller:

Glass 2 till 6 månader
Korv, skinka 2 till 6 månader
Bröd, bakvaror 2 till 6	månader
Vilt, gris 6 till 10 månader
Fisk, fet 2 till 6 månader
Fisk, mager 6 till 12 månader
Ost 2 till 6 månader
Fjäderfän, oxkött 6 till	12 månader
Grönsaker, frukt 6 till 1	12 månader

SuperFrost

• Som förpackningsmaterial är detta lämpligt vanliga fryspåsar, återanvändbara plast-, metall- och aluminiumbehållare.
• Låt inte färska livsmedel som ska frysas in, komma i kontakt med redan insrusna. Lägg alltid in förpackningar torra, för att undvika sammanfrysning.
• Skriv alltid på förpackningarna datum och innehåll och överskrid inte den rekommenderade lagringstiden för frysvaran, då underviker ni kvalitetsförsämring.
• Förpacka alltid livsmedel som ni själv fryser in, i portionsförpackningar lagom för ert hushåll. För att få förpackningen att bli genomfrysta så snabbt som möjligt, ska följande mängder per förpackning inte överskridas:
• Frukt, grönsaker upp till 1 kg,
• Kött upp till 2,5 kg.
• Grönsaker efter tvättning och uppdelning i portioner, förväller man (2-3 minuter i kokande vatten och sen ta upp och kyl snabbt i kallt vatten. Om ni förväller i ång- eller mikrovågsapparat, följer ni respektive anvisning).
• Salta eller krydda inte färska livsmedel eller förvällda grönsaker före infrysningen. Annan mat kan saltas lite och kryddas. Olika kryddor förändrar sin smakintensitet.
• Frys inte in flaskor och burkar med kolsyrehaltiga drycker. De kan explodera.
  ● Lagring: Varje hylla kan belastas med max 25 kg frysvara.
• VarioSpace: Genom att ta ut det 2:a och 3:e skjutfacket och hyllan, får ni dubbel höjd för stora frysvaror. Fågel, kött, stora delar vilt liksom bakverk kan frysas in odelade och beredas vidare i sin helhet.
• Om ni vill utnyttra den maximala nyttovolymen, kan ni ta ut lädorna och lagra frysvarorna direkt på hyllorna.
• Lämna bara den understa lådan alltid i skåpet.
• Då ni tar ut den översta lådan får inte ventilationsslitsarna i bakväggen inte täckas för. Detta är viktigt för en felfri funktion!
• Ta ut lådorna, Bild G1: dra ut till anslag och lyft i framkanten.
• Ta ut lådorna, Bild G2: ta ut den 2:a och 3:e lådan, lyft hyllan i framkanten och dra ut. Att sätta in: Skjut helt enkelt in hyllan och haka in den i framkanten.
• Avfrostning ta bara ut så mycket som behövs. Upptinade livsmedel ska så fort som möjligt tillagas.
  Frysvaran kan ni tina upp:
• i ugnen/varmluftsugn
• i mikrovågsugnen
• i rumstemperatur
• i kylskåpet; frysvarans avgivna kyla används till kylning av livsmedlen.
• Upptinade flata kött- och fiskportioner kan tillredas varmt.
• Grönsaker kan tillredas i fruset tillstånd (halva koktiden mot färska grönsaker).

7 Störningar - problem?6 Avfrostning,

Avtining

NoFrost-Systemet tinar av apparaten automatiskt.

I kylutrymmet

Smältvattnet avdunstar genom kompressorvärmen - vattendroppar på bakväggen är funktionellt betingade och helt normalt.

- Se dock till att smältvattnet obehindrat kan rinna genom avtiningsöppningen i bakväggen (pil i bild A).

I frysutrymmet

Den utfallande fuktigheten sätter sig på förångaren, där den periodiskt tinas och avdunstas.

Genom den automatiska avtiningen förblir frysutrymmet alltid isfritt så arbets- och tidsbesväret för manuell avtining bortfaller.

Rengöra

• Stäng i princip av apparaten vid rengöringen. Dra ur nätstickkontakten, respektive lös ut eller skruva ut den förkopplade säkringen.
• Rengör för hand ytterväggarna, innerutrymmet och utrustningsdelarna med ljummet vatten och lite diskmedel. Arbeta inte ångrengöringsapparater - olycks- och skaderisk!

Använd inga skurande/skrapande svampar, inte koncentrerat rengöringsmedel och under inga förhållanden sand- eller syrahaltiga puts- eller kemiska lösningsmedel.

• Vi rekommenderar mjula putstrasor och ett universalrengöringsmedel med neutralt pH-värde.
• Se upp så att inget rengöringsvatten tränger in i ventilationsslitsarna, de elektriska delarna eller in i frånloppsrännan*. Torka apparaten torr.
• Skada inte och ta framför allt inte bort typskylten - den är viktig för kundtjänsten.

- Rengör frånloppsöppningen i bakväggen över grönsalsskålen ofta, bild A, Pil

Rengör eventuellt med ett tunnt hjälpmedel, t.ex. bomullspinne eller liknande.

• Kylmaskinen med värmeväxlaren och metallgallret på baksidan av skåpet, ska rengöras och dammas av en gång om året. Dammavlagringar ökar energiförbrukningen.
• Se till att ingen kabel eller andra komponenter rivs loss, knäcks eller skadas.
• Anslut och kopplas sen till apparaten.

Ska apparaten en längre tid vara ur drift tömmer ni skåpet, drar ut nätstickkontakten som beskrivits och rengör och låter skåpdörren stå öppen, för att förhindra att lukt uppstår.

Er apparat är så konstruerad och tillverkad så att störningsfrihet och lång livslängd förväntas.

Skulle ändå under driften en störning uppträda, kontrollera då om störningen ev. kan bero på ett hanteringsfel. I detta fall måste vi, även under garantitiden, debitera er för uppkomna kostnader.

Följande störningar kan ni genom kontroll av möjliga orsaker, själv åtgärda:

Störning möjlig orsak och åtgärd

Apparaten arbetar inte, display är mörk

• Är apparaten riktigt ansluten?
• Sitter nätstickproppen rätt i stickuttaget?
• Är säkringen till stickuttaget OK?

Innerbelysningen lyser inte

• Är kyldelen tillkopplad?
• Har dörren varit öppen längre än 15 minuter?
• Glödlampan är defekt. Byt glödlampa enligt avsnittet "Innerbelysning".

Ljudet är för högt

- Står skåpet stadigt på golvet, har möbler eller föremål i närheten satts i vibration av kylaggregatet?

Flytta ev. apparaten något, rikta med ställfötterna, flytta isär flaskor och förpackningar.

- Normalt är: Strömningsljud, ett bubblande och plaskande, som kommer från kylmedlet som cirkulerar i kylkresten.

Ett svagt klickande, uppstår alltid när kylaggregatet (motorn) automatiskt startar och stoppar.

Ett motorbrum, är kortvarigt lite starkare när aggregatet startar. Vid tillkopplad SuperFrost, färska inlagda livsmedel, eller efter att dörren varit öppen länge, ökar kyleffekten automatiskt. Ett lågt brummande uppstår genom luftströmningsbrus från fläkten.

Alarm låter, röd alarm-LED blinkar. Temperaturen är inte tillräckligt kall

• Har stora mängder livsmedel lagts in utan SuperFrost? (se avsnitt "SuperFrost")
• Stänger skåpdörren riktigt?
• Är till- och frånluften tillräcklig?

Rengör ev. ventilationsgallret.

• Ar omgivningstemperaturen för warm? (se avsnitt "Bestämmelser")
• Har dörren öppnads för ofta eller för länge?
• Ev. vänta tills den önskade temperaturen själv ställt in sig.

Kundtjänst och typskylt

Om ingen av ovanstående orsaker föreligger och ni inte själv kan åtgärda störningen, eller om flera LED's blinkar, vänder ni er till närmaste kunstjänsställe (bilagd förteckning).

Meddela

Apparatbeteckning Service-nr. ②,

Serie-nr. ③

från typskylten (se bild), och vilka LED-displayer som blinkar. Detta möjliggör en snabb och målinriktad service.

Typskylten befinner sig inne i skåpet, på vänster sida.

Låt skåpdörren vara stängd, medan ni väntar på service, för att undvika ytterligare kylförlust.

①，

Innan ni läser, fäller ni ut utvikningssidan bak, med bilderna.

Die Apparatmåtten finns på bild S.

Ställ inte skåpet direkt vägg-i-vägg med en annan kylfrysapparat. Viktigt för att undvika kondensvatten är följdskador som då kan uppstå.

Hänga om dörren

Bild T: Vid behov kan dörren hängas om. Gör då som bild T/T1 visar, i den ordningsföljd som positionerna visar.

Inskjutning i köksraden

Bild U: Apparaterna kan byggas in i köksutrustningen. För att få samma höjd som köksinredningen, kan man sätta på ett överskåp ①.

För ventilationen måste på baksidan av överskåpet finnas ett luftschakt på minst 50 mm, över hela skåpsbredden. Ventilationsarean under utrymmet måste vara minst 300 cm². Principiellt gäller följande: ju större ventilationsarea, desto med energibesparande arbetar apparaten.

• Vid uppställning av skåpet sidan om en vägg ④ imåste det finnas ett avständ på gångjärnsidan på minst 30 mm mellan skåp och vägg.
• Om ni vill fästa skåpet i angränsande köksmöbler eller sätta en distans mellan skåpet och väggen. måste ni tänka på följande:
• Kontrollera dörrens funktion.
• NBorra inte inom det markerade området, bild U; viktigt, annars skadas ingjutna komponenter!
• Fäst skåpet med plåtskruvar i kökinredningen. Inskruvningsdjup max. 10 mm!

① Överskåp

② Kyl-/frysapparat

③ Möbelvägg

④ Vägg

550 628 1125 613 559 592 1800 56,5 [mm] S

min. 300 cm² min. 50 [mm] ① 550 580 ② 420 80 110 350 ③ ④ ca.30 U ② ③ 10 max

T 14 17 13 15 18 18 16 180° Torx® 20 Torx® 25 Torx® 25 Torx® 20 16 10 10 10 20 19 25 11 Torx® 15 21 25 23 8 7 ① ② ③ 90° 90° 6 4 5 Torx® 15

T1 25

max Alarm °C SuperFront max ⑤ ④ ⑥ ③ ② ①

A1

A2 A3

A4 3 2 1 1 2 A5

8 Oppstillings-/ombyggingsanvisning

• Alarmen lyder alltid när frysetemperaturen ikke er kald nok (avhengig av temperaturinnstillingen).
• Samtidig blinker alarm-lysdioden.
