BRUGSANVISNING CN 3033 LIEBHERR

① On/off-hovedkontakt til hele køle-/fryseskabet, med temperaturregulator for frysedelen
② SuperFrost-knap med LED-indikator til visning af tændt funktion - til hurtig nedfrysning af friske madvarer
③ Indstilling til visning af temperatur ved frysning
④ Alarm off-knap, med LED-indikator ved for varm temperatur i fryseren
⑤ On/off-regulator og temperaturregulator for køledelen
⑥ Indstilling til visning af temperatur ved køling Anbefalet temperaturindstilling:
- Koleskab: Visning af temperaturindstilling ⑥ : 5 °C
- Fryser: Visning af temperaturindstilling ③ : -18 °C
- Ved at flytte flaske- og konserveholderen kan du hindre flaskerne i at vælte, når døren åbnes og lukkes. Til rengøring kan holderen tages af: Ved udstyr
- ifølge ill. A2: holderens forreste kant skubbes op og løsgøres.
- Alle flaskeholdere kan tages ud til rengøring, ill. A2:
Holderen skubbes op og tages ud ved at hive den frem.
- Hylderne kan reguleres alt efter højden af det, der skal stå på dem, ill. A4.
- Løft hylderne, træk dem fremad og vip dem væk.
- For at undgå at madvarerne fryser fast til bagvæggen, skal kanten bagest på hylden vende opad.
- ill A5. Har du brug for plads til høje flasker og beholdere, kan den halve glasplade ① bare skubbes bagud. Til rengøring kan holdedelene ② til de halve glasplader tages af. Vær

opmærksom på, at højre og venstre holdedel sættes fast igen det rigtige sted.

Typeskiltdata

① Apparatbetegnelse
② Servicenr.
③ Serienr.
④ Frysekapacitet i kg/24 timer

Oversigt over køle-/fryseskab og udstyr, ill. A Køleskab, ca. 5 °C

Betjenings- og kontrolelementer

Ventilator med kontakt ⑦, for bedre luftcirkulation

Afløbsrende for optøningsvand

Koldeste område i køleskabet, til sarte og letfordærvelige madvarer

Skuffer til grøntsager, salat, frugt

Hylde til høje flasker

Typeskilt

Fryser, ca. -18 °C

Info-systemet*

VarioSpace*

Høje skuffer

Isterningbakke*

Indstillingsfødder foran, transporthjul bag

1 Oversigt over køle-/fryseskab 2

2 Sikkerheds- og advarselsanvisninger 4

Bortskaffelsesanvisninger 4

Teknisk sikkerhed 4

Sikkerhed ved brug 4

Opstillingsanvisninger 4

Tilslutning 4

3 Ibrugtagning og kontrolelementer 5

Tænding og slukning ....

Temperaturindstilling 5

Visning af temperaturindstilling 5

Placering af madvarer 6

Indvendig belysning 6

5 Fryser 7

Frysning af isterninger 7

SuperFrost 7

Anvisninger til frysning og opbevaring 7

8 Opstillings-/ombygningsanvisninger

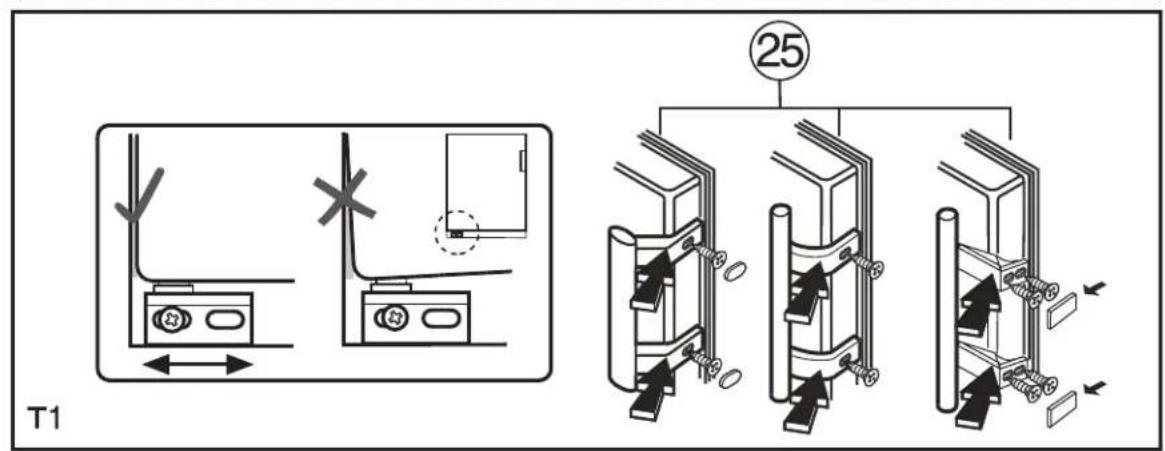

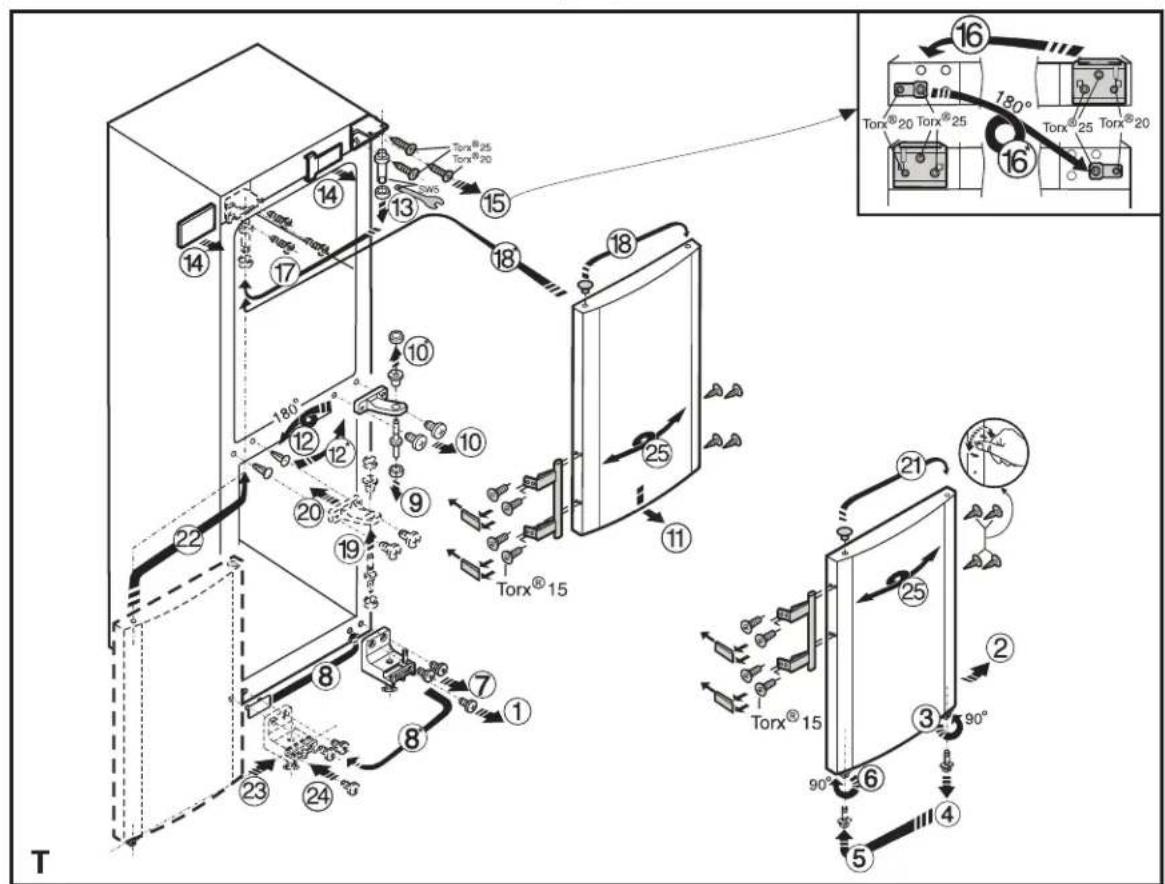

Udskiftning af dørstop 9

Indbygning i køkkenmoduler 9

Info-systemet\*

De dybfrosne madvarer bør opbruges indenfor det anbefalede opbevaringstidsrum.

Tallene mellem symbolerne angiver opbevaringstidsrummet i måneder, altid for flere slags frysevarer.

Opbevaringstidsrummene gælder for madvarer, der fryses ned i frisk tilstand. Om den mindre eller større værdi er gyldig, afhænger af madvarens kvalitet og dets forbehandling inden nedfrysningen. For fede madvarer gælder altid de mindre værdier.

Tillykke med dit nye køle-/fryseskab. Med dette køb har du besluttet dig for, at udnytte alle de fordele moderne køleteknik har og som garanterer dig høj kvalitet, en lang levetid og høj funktionssikkerhed.

Køle-/fryseskabet er udstyret således, at du til daglig kan nyde godt af en optimal betjeningskomfort.

Med dette køle-/fryseskab yder vi sammen et aktivt bidrag til miljøbevarelsen, da det er fremstillet på miljøvenlig vis med materialer, der kan genbruges.

Læs omhyggeligt alle anvisningerne i denne brugsanvisning, så du lærer alle fordelene at kende.

Vi ønsker dig god fornøjelse med din nye anskaffelse.

Opbevar brugsanvisningen omhyggeligt, og giv den i givet fald videre til næste ejer.

Brugsanvisningen gælder for flere modeller, derfor kan afvigelser forekomme.

Bestemmelser

- Køle-/fryseskabet er beregnet til at køle, fryse og opbevare madvarer samt til frysning af isterninger. Det er fremstillet til husholdningsbrug. Ved anden brug er der ingen garanti for korrekt funktion.

- Alt efter klimaklasse er skabet konstrueret til drift i forskellige klimaer. De bør ikke over- eller underskrides! Klimaklassen, der passer til dit køle-/fryseskab, står på typeskiltet. Det betyder:

Klimaklasse konstrueret til

klima fra

• Kølemiddelkredsløbets tæthed er kontrolleret.
• Køle-/fryseskabet overholder de gældende sikkerhedsbestemmelser samt EU-direktiv 2006/95/EF og 2004/108/EF.

Gode råd om energibesparelser

• Sørg for ventilation og udluftning.
• Hold døren åben i så kort tid som muligt.
• Læg madvarerne, der hvor de hører til. Opbevar dem ikke længere end foreskrevet.
• Pak alle madvarerne godt ind eller dæk dem til.
• Varm mad må först lægges i køleskabet, när det har stuetemperatur.
• Ensartede frysevarer skal altid opbevares sammen. På den måde undgår man at holde døren åben for længe og sparer dermed energi.
• Lad frysevarerne optø i køleskabet.
• Ved en fejlfunktion holdes døren lukket. Dermed forsinkes kuldetabet. Frysevarernes kvalitet kan længere opretholdes.

2 Sikkerheds- og advarselsanvisninger

Bortskaffelsesanvisninger

Emballagen er fremstillet af genanvendelige materialer.

• Bølgepap/pap
• Formdele af opskummet polystyren
• Folier af polyethylen
• Bånd af polypropylen
  ● Lad aldrig børn lege med emballagen - fare for kvælning!
• Emballagen bør afleveres på nærmeste genbrugsplads.

Gamle køle-/fryseskabe: Gamle køle-/fryseskabe indeholder stadig værdifulde materialer og skal afhændes separat.

• Gør gamle køle-/fryseskabe ubrugelige. Træk stikket ud, klip ledningen af og gør låsen ubrugelig, så børn ikke kan låse sig inde.
• Sørg for, at kølemiddelkredsløbet på det gamle skab ikke beskadiges ved aftransport.
• Oplysninger om kølemiddel ses på typeskiltet.
• Afhændelsen af gamle skabe skal foretages iht. gældende lovgivning.

Teknisk sikkerhed

• For at undgå person- og materialeskader, skal skabet være emballeret under transport. Udpakning og opstilling bør foretages af 2 personer.
• Kølemidlet R 600a er miljøvenligt, men brandbart.
• Kolekredsløbets rør må ikke beskadiges. Udsprøjtende kølemiddel kan medføre øjenskader eller -betændelse.
• Hvis der siver kølemiddel ud, skal åben ild og andre tændingskilder i nærheden slukkes, stikket trækkes ud og rummet skal luftes godt ud.
• Er køle-/fryseskabet beskadiget, skal leverandøren straks informeres - inden det tilsluttes.
• For at sikre en korrekt og sikker drift af køle-/fryseskabet, skal det monteres og tilsluttes ifølge brugsanvisningen.
• I tilfælde af fejl trækkes stikket ud: Træk stikket ud (undlad at trække i ledningen) eller skru sikringen ud.
• Reparationer og indgreb på køle-/fryseskabet må kun udføres af kundeservice, ellers kan der opstå betydelig fare for brugeren. Dette gælder også for udskiftning af ledningen.

Sikkerhed ved brug

• Opbevar ikke eksplosive stoffer eller spraydåser med brandbare drivmidler, som f.eks. butan, propan, pentan osv. i skabet. Udtrædende gasser kan blive antændt vha. elektriske komponenter. Man kan se på indholdsfortegnelse eller flammesymbolet, om spraydåsen hører i denne kategori.
• Stærk alkohol skal være tæt lukket og stå oprejst.
• Inde i skabet må der ikke håndteres med åben ild eller andre tændingskilder.
• Benyt ingen elektriske apparater inde i skabet(f.eks. damprengøringsapparater, varmeapparater, ismaskiner osv.).
• Sokkel, skuffer, døre osv. må ikke bruges som trinbræt eller til at støtte sig på.

- Dette køle-/fryseskab må ikke benyttes af personer (heriblandt børn) med fysiske, sensoriske eller mentale handicap, medmindre de er under opsyn eller får instruktion i brugen af køle-/fryseskabet af en person, der er ansvarlig for deres sikkerhed. Børn bør være under opsyn for at sikre, at de ikke leger med køle-/fryseskabet.

- Undgå hudkontakt med kolde overflader eller køle-/frysevaren. Det kan medføre smerter, følelsesløshed eller forfrysninger. Er længere hudkontakt uundgåelig, skal der f.eks. bruges handsker.

- Spis ikke madvarer, der har ligget for længe, det kan medføre forgiftning.

Opstillingsanvisninger

• Ved opstilling/installation skal der sørges for, at kølemiddelkredsløbets rør ikke beskadiges.
• Skub skabet ind i nichen og juster om nødvendigt benene vha. en gaffelnøgle 10 til den står i vater.
• Sæt aldrig køle-/fryseskabet i direkte sol, ved siden af komfur, varmeapparat e.l., samt i fugtige rum.
• Rummet, hvori køle-/fryseskabet skal opstilles, skal ifølge norm EN 378 have en volumen på 1m³ pr. 8g kølemiddel R 600a, så der i tilfælde af lækage på kølemiddelsystemet

ikke kan opstå en antændelig gas/luftblanding. Kølemiddelmængden er opgivet på typeskiltet, som findes på indersiden af køle-/fryseskabet.

• Køle-/fryseskabet skal stilles direkte opad en væg.
• Ventilationsgitrene må ikke tildækkes. Sørg altid for god ventilation i rummet! Tag hensyn til opstillings- og ombygningsanvisningen.
• Varmegivende apparater som f.eks. mikrobølgeovn, brødrister e.l. må ikke stilles oven på køle-/fryseskabet!
• På grund af brandfare må der ikke stilles brændende stearinlys, lamper eller andre genstande med åben flamme oven på køle-/fryseskabet.
• Brandfare pga. fugtighed!

Hvis de strømførende dele eller ledningen bliver våde, kan det medføre kortslutning.

• Køle-/fryseskabet er fremstillet til brug i lukkede rum. Køle-/fryseskabet må ikke bruges i det fri eller i fugtige rum.
• FORSIGTIG! Fare for kvæstelse og beskadigelse ved forkert transport!
• Køle-/fryseskabet skal være emballeret under transport.
• Køle-/fryseskabet skal transporteres stående.
• Køle-/fryseskabet må ikke kun transporteres af en person.

Tilslutning

Strømart (vekselstrøm) og spænding skal stemme overens med angivelserne på typeskiltet. Typeskiltet be-finder sig på venstre inderside ved siden af grøntsagsskufferne.

• Køle-/fryseskabet tilsluttes via en forskriftsmæssig installeret beskyttelseskontaktstikdåse.
• Stikdåsen skal have mindst 10 A, må ikke være placeret direkte bag ved køle-/fryseskabet og skal være let tilgængelig.
• Køle-/fryseskabet må ikke tilsluttes sammen med andre skabe via en fordelerstikdåse - fare for overophedning.
• Når netkablet tages af køle-/fryseskabets bagside skal ledningsholderen fjernes - ellers er der vibrationsstøj!

0 max Alarm 9 -15 7 -18 5 -21 3 -25 1 -32 SuperFrost max 0 2014 ⑤ ④ ⑥ ③ ② ①

A1

Det anbefales, at rengøre skabet inden ibrugtagning, se hertil kapitel "Rengøring".

Tænd for køle-/fryseskabet ca. 4 timer inden du fylder det med frysevarer. Læg først frysevaren ind, når fryseren er helt kold.

Tænding og slukning

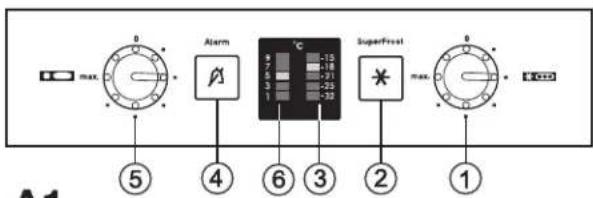

- III. A1: Med on/off-hovedkontakten ① kan du tænde eller slukke for hele skabet, fryse- og køledelen.

• Tænde: On/off-regulator ① og ⑤ drejes med en mønt, så visningen af temperaturindstilling ③ og ⑥ blinker/lyser.
• Køledelen er tændt, når visningen af temperaturindstillingen ⑥ lyser og den indv. belysning er tændt.
• Frysedelen er tændt, när visningen af temperaturindstillingen ③ lyser.
• Ved første ibrugtagning lyser alarm-LED'en, den akustiske alarm er frakoblet. Hertil finder du flere informationer i afsnittet "Akustisk alarm, rød alarm-LED".
• Slukning af hele skabet: Slidsen på on/off-hovedkontakten ① drejes tilbage vha. en mønt til stilling "0", så visningerne af temperaturindstilling er mørke. Køle- og frysedelen er slukket.
• Hvis du kun vil slukke for køledelen (fryseren forbliver tændt - praktisk når man f.eks. skal på ferie), så drejes kun on/off-kontakten ⑤ tilbage til "0", så visningen af temperaturindstilling forkøledelen ⑥ og den indv. belysning er mørk. Visningen af temperaturindstilling for frysedel ③ skal lyse.

Temperaturindstilling

- Ill. A1: Temperaturregulator ① og ⑤ drejes vha. en mønt, indtil den ønskede temperatur ③ og ⑥ vises. Slidsens stillinger betyder:

1. punkt = varmeste temperatur, mindste køleeffekt

maks. = koldeste temperatur, største køleeffekt

● Anbefalet temperaturindstilling:

- For køledelen: 5 °C - For fryseren: -18 °C

Under indstillingen blinker LED-indikatoren med den indstillede temperatur.

Bemærk: Vær opmærksom på, at temperaturen ændres, alt efter hvor ofte døren åbnes, hvad der er fyldt i og rumtemperaturen, hvor skabet står.

Regulatoren indstilles alt efter ønsket temperatur.

Visning af temperaturindstilling, ill. A1/③⑥

• Den lysende visning af temperaturindstilling viser køle-/fryseskabets drift.
• De enkelte lysdioder henfører til temperaturområder. De viser den valgte køle-/frysetemperatur.

III. A1/④: Den akustiske alarm og den røde alarm-LED hjælper dig med at beskytte dine frysevarer og spare energi.

• Der slukkes for alarmtonen ved at trykke på alarm offknappen ④,
• automatisk, när den tilstrækkelige kolde temperatur igen er opnået eller
• døren lukkes.

Døralarm

- Lyder altid, hvis døren til køle- eller frysedelen er åben i længere end 60 sekunder.

Slukningen af alarmtonen er kun virksom, så længe døren er åben. Når døren lukkes, er alarmfunktionen automatisk klar igen.

Temperaturalarm

• Den lyder altid, hvis frysetemperaturen ikke er kold nok (afhængig af temperaturindstilling).
• Samtidig blinker alarm-LED'en.

Årsagen kan være:

• at der er lagt varme madvarer ind i fryseren.
• at der er kommet for meget varm luft ind, när døren til fryseren har været åben.

Alarm-LED'en blinker, indtil alarmtilstanden er afsluttet.

B

1 Smør, ost
2 Æg
3 Dåser, drikkevarer, flasker
4 Konserve, bagværk
5 Mejeriprodukter
6 koldeste område i køleskabet: sarte madvarer, kød/pølser, fisk, mælk, færdige retter
7 Frugt, grøntsager, salat

Placering af madvarer

På grund af den naturlige luftcirkulation i køleskabet er der temperaturområder, hvor de forskellige madvarer holder sig bedst. Der er koldest umiddelbart over grøntsagsskufferne og ved bagvæggen (ideel til opbevaring af kød og pølser). Der er varmest i det øverste forreste område og i døren (ideel til opbevaring af smør og ost). Anbring derfor varerne som vist i eksemplet, ill. B.

Råd om køling

• Anbring varerne således, at luften kan cirkulere, altså ikke for tæt. Ventilationsåbningerne* på bagvæggen må ikke tildækkes - vigtigt for en fejlfri funktion!
• Madvarer, som afgiver eller optager lugt eller smag samt væsker, skal altid opbevares i lukkede beholdere eller være tildækket.
• Madvarer, som afgiver ethylgas, eller er følsomme overfor det, f.eks. frugt, grøntsager og salat, skal altid opbevares separat eller pakkes ind for ikke at reducere holdbarhedstiden. F.eks. må tomater ikke anbringes sammen med kiwi eller kål.

Dermed opnår man en relativ jævn temperaturfordeling på alle niveauer; madvarerne bliver kølet lige meget ved valgbar temperatur. På grund af den forcerede luftcirkulation ophæves de forskellige temperaturområder der findes i normaldrift.

Det anbefales altid:

• ved høj rumtemperatur (fra ca. 30 °C),
• ved høj luftfugtighed, f.eks. om sommeren.

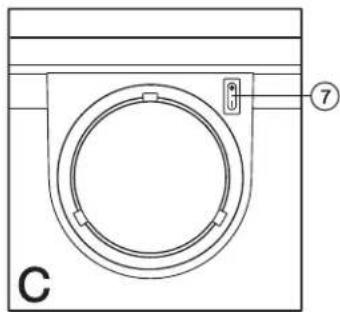

- Tænde/slukke: Tryk på ventilator-knappen ⑦.

I = tændt, 0 = slukket.

Bemærk:

• Ved tændt "ventilator" øges energiforbruget.
• For at spare energi, kobler ventilatoren automatisk fra, när døren åbnes.

Indvendig belysning

slukker automatisk, när døren har været åben i mere end 15 minutter. Tænder lyset ikke när døren åbnes, men kun temperaturindikatoren, kan pæren være defekt.

Udskiftning af pære:

• Pæredata: maks. 25 W, strømart og spænding skal stemme overens med angivelserne på typeskiltet. Brug kun pærer af samme størrelse, fatning: E 14.
• Sluk for køle-/fryseskabet. Træk stikket ud hhv. løsgør sikringen.
• Frigør lampeafdækningen 1 ifølge ill. F1 og tag den af 2.
• Skift pære ifølge ill. F2. Sørg for, at pakningen i lampesoklen sidder rigtigt, når pæren drejes i.
• Afdækningen sættes på igen og skal gå i hak i siderne.

Frysning af isterninger

- Isterningebakke* fyldes trekvart op med vand og fryses. Isterningerne løsnes fra bakken ved at bøje isbakken eller ved at holde isbakken under rindende vand et øjeblik.

Friske madvarer skal fryses så hurtig som mulig ind til kernen, og allerede indfrosne madvarer får hermed en kuldereserve. Dette gøres bedst med SuperFrost-funktionen. På den måde bevares madvarernes næringsværdi, udseende og smag bedst muligt.

- Du kan maksimalt fryse så mange kg friske madvarer ned indenfor 24 timer, som der står på typeskiltet under "Frysekapacitet ... kg/24h", ill. A4, Pos. ④ . Denne maksimale mængde frysevarer er forskellig alt efter model og klimaklasse.

Nedfrysning med SuperFrost

SuperFrost

III. A1/②

- SuperFrost-knappen ② trykkes kort, så LED'en lyser.

- Frysetemperaturen synker, køle-/fryseskabet arbejder med størstmulig køleydelse, samtidig lyser -32 °C-LED.

- For indfrysning af små mængder madvarer skal funktionen aktiveres 6 timer inden madvarerne kommer i fryseskabet - for maksimal mængde, se typeskiltet under frysekapacitet, ca. 24 timer inden.

- Derefter lægges de friske medvarer ind, helst i de øverste skuffer.

- SuperFrost kobler automatisk fra efter ca. 65 timer. Fryseforløbet er afsluttet,

- SuperFrost- og -32°C-LED er mørke køle-/fryseskabet arbejder igen i den energibesparende normaldrift fra sidste indstillingsværdi.

- For at opnå maksimal fryseeffekt, skal de varme madvarer lægges direkte på bunden uden skuffer, eller have direkte kontakt til de indv. sidevægge.

Bemærk: SuperFrost skal ikke tændes:

- när du lægger allerede frosne madvarer i,

- ved en daglig indfrysning af maks. 2 kg friske madvarer.

Anvisninger til frysning og opbevaring

• Følgende retningsværdier for opbevaringstidsrum af forskellige madvarer i fryseren:

Is 2 til 6 måneder
Pølse, skinke 2 til 6	måneder
Brød, bagværk 2 til 6	måneder
Vildt, svinekød 6 til 10	måneder
Fed fisk 2 til 6 måneder
Mager fisk 6 til 12 måneder
Ost 2 til 6 måneder
Fjerkræ, oksekød 6 til	12 måneder
Grøntsager, frugt 6 til	12 måneder

• Som emballage kan man bruge normale fryseposer, plastik-, metal- og aluminiumsbeholdere, der kan genbruges.
• Friske madvarer må ikke komme i kontakt med allerede frosne madvarer. Pakkerne skal altid være tørre, så man undgår at de fryser sammen.
• Man bør altid skrive på pakkerne hvad de indeholder og den dato de er nedfrosset. Desuden bør man ikke overskride frysevarens opbevaringstidsrum, for på den måde at undgå kvalitetsnedsættelse.
• Madvarer, du selv fryser ned, skal altid pakkes i passende portioner. Følgende mængde pr. pakke må ikke overskrides, så det fryses ned til kernen så hurtigt som muligt:
• Frugt, grøntsager maks. 1 kg,
• Kød maks. 2,5 kg.
• Grøntsager skal efter vask og portionering blancheres (hældes 2-3 min. i kogende vand, tages op og køles af i koldt vand). Hvis du blancherer med en dampkoger eller mikrobølgeovn, skal de pågældende anvisninger følges).
• Friske madvarer og blancherede grøntsager må ikke saltes og krydres inden nedfrysning. Andre madvarer må kun saltes og krydres let. Forskellige krydderier ændrer smagsintensiteten.
• Flasker og dåser med kulsyreholdige drikkevarer må ikke indfryses. De kan i så fald springe.
• Til opbevaring: De enkelte hylder kan maks. holde til 25 kg.
• VarioSpace: Ved at tage 2. og 3. skuffe og en hylde ud muliggøres en indfrysning af store stykker kød. Hele kyllinger, ænder etc. samt store kager kan indfryses uden at skulle dele dem i flere stykker.
• Skufferne kan tages ud og madvarerne kan lægges direkte på frysehylderne for at opnå en maksimal udnyttelse af pladsen i fryseskabet.
• Kun nederste skuffe skal altid blive i køle-/fryseskabet.
• Er øverste skuffe taget ud, må ventilationsåbningerne på bagvæggen ikke tildækkes, vigtigt for en fejlfri funktion!
• Udtagning af skuffer, ill. G1: Træk skuffen ud til stoppunktet, og løft skuffen ud.
• Udtagning af hylde, ill. G2: 2. og 3. skuffe tages ud, løft fronten op og træk den ud. Isætning: Hylden skubbes i, fronten skal gå i hak.
• Optøning Tag kun madvarer ud, der umiddelbart skal bruges. Optøede madvarer skal tilberedes så hurtigt som muligt.
  Frosne madvarer kan tøs op:
• i en traditionel ovn eller varmluftsovn
• i en mikrobølgeovn
• ved stuetemperatur
• i køleskabet: Den kulde, som de frosne madvarer afgiver, bruges til at køle madvarerne i køleskabet
• Stykker af fladt kød og fisk kan tilberedes let optøende
• Grøntsager kan tilberedes frosne (kogetiden halveres i forhold til friske grøntsager).

7 Fejl - problemer?6 Afrimning, rengøri

Optøning

NoFrost-systemet afrimer køle-/fryseskabet automatisk.

I køleskabet

Afrimningsvandet fordamper på grund af varmen fra kompressoren - vanddråber på bagvæggen er funktionelt betinget og helt normalt.

- Sørg for at afrimningsvandet kan løbe uhindret ud af afløbsåbningen på bagvæggen (pil på ill. A).

I fryseren

Fugtigheden samles på fordamperen, afrimes i perioder og fordamper.

Den automatiske afrimning sørger for, at fryseren forbliver isfri, det er derfor ikke nødvendigt med manuel afrimning.

Rengøring

• Inden rengøring skal der altid slukkes for køle-/fryseskabet. Træk stikket ud eller skru sikringen ud.
• Køle-/fryseskabet vaskes både indvendigt og udvendigt med lunkent vand tilsat lidt opvaskemiddel. Udstyret rengøres på samme måde. Der må ikke anvendes damprengøringsapparater, da det kan medføre både personskade og skade på køle-/fryseskabet! Anvend aldrig køkkensvampe med skurende effekt, koncentrerede rengøringsmidler, rengøringsmidler med slibeeffekt eller syreholdige rengøringsmidler og kemiske opløsningsmidler.
• Det anbefales at bruge en blød klud og et mildt universal rengøringsmiddel med neutral PH-værdi.
• Der må ikke komme vand i ventilationsgitrene, i de elektroniske dele og i afløbsrenden*. Tør køle-/fryseskabet af med en tør klud.
• Typeskiltet, der sidder indvendigt i køle-/fryseskabet, må ikke beskadiges eller fjernes - det er vigtigt for kundeservice.
• Rengør jævnligt afløbsåbningen i bagvæggen over grøntsagsskufferne, ill. A, pil. Brug hertil evt. en vatpind e.l.
• Kuldemaskinen med varmeveksleren - metalgitter på bagsiden - bør rengøres/støves af en gang om året. Støvaflejringer øger energiforbruget.
• Pas på ikke at beskadige/bøje ledninger eller andre dele.
• Derefter tilsluttes/tændes køle-/fryseskabet igen.

Hvis køle-/fryseskabet ikke skal

bruges i længere tid, skal det tømmes for madvarer. Stikket trækkes ud, og køle-/fryseskabet rengøres som beskrevet.

Dørene skal stå åbne for at undgå, at der opstår lugtgener.

Køle-/fryseskabet er konstrueret og produceret med vægt på driftsikkerhed og lang levetid.

Skulle der alligevel opstå driftsforstyrrelser, skal du i første omgang undersøge, om fejlen eventuelt kan skyldes en mindre betjeningsfejl. Skulle det være tilfældet skal du selv betale for servicebesøget, også inden for reklamationsfristen. Følgende småfejl kan du selv udbedre ved at efterprøve mulige fejlårsager:

Fejl Mulig årsag og afhjælpning

Køle-/fryseskabet virker ikke, indikatoren er mørk

• Er der tændt for køle-/fryseskabet?
• Er stikket sat i?
• Er sikringen intakt?

Den indv. belysning virker ikke

• Er der tændt for køle-/fryseskabet?
• Har døren været åben i længere end 15 min.?
• Pæren er defekt. Udskift pæren iht. afsnittet "Indvendig belysning".

Køle-/fryseskabet støjer for meget

• Står køle-/fryseskabet stabilt? Forplanter vibrationer fra køle-/fryseskabet sig til skabe eller lign.?
  Køle-/fryseskabet flyttes evt. lidt og benene justeres. Sørg for at flasker og beholdere ikke står for tæt sammen.
• Følgende lyde er normale: Strømningslyde, boblen og rislen. Disse lyde kommer fra kølemidlet, der flyder i kølesystemet.
  Et kort klik. Denne lyd høres altid, når køleaggregatet (motoren) kobles til og fra.

En motorbrummen. Denne er kortvarigt noget højere, när køleaggregatet kobles til. Ved tændt SuperFrost, frisk ilagte madvarer eller hvis døren har været åben i længere tid, øges køleydelsen automatisk. En dyb brummen opstår pga. ventilatorens luftstrømningslyde.

Alarmen lyder, den røde alarm-LED blinker, temperaturen er for varm

• Er der lagt en stor mængde friske madvarer i skabet uden at aktivere SuperFrost-funktionen? (se afsnittet "SuperFrost")
• Er døren lukket helt i?
• Virker ventilationssystemet?

Frigør evt. ventilationsgitrene.

• Er den omgivende temperatur for høj? (se afsnittet "Bestemmelser")
• Har dørene været åbnet for ofte og for længe?
• Vent evt. og se om den rigtige temperatur indstilles igen af sig selv.

Hvis fejlen ikke skyldes en af ovennævnte årsager, hvis du ikke selv kan udbedre fejlen, eller hvis

flere LED'er blinker, skal du kontakte service (se vedlagte fortegnelse).

betegnelse ①, Servicenr. ②,

Serienr. ③

hvilke LED-indikatoren

der blinker. Det gør det muligt for servicecentret at yde en hurtig og effektiv service. Typeskiltet sidder

indvendigt i køle-/fryseskabet til venstre.

Sørg for at holde dørene til køle-/fryseskabet lukket, indtil servicemontøren kommer, for at holde madvarerne så kolde som muligt.

Inden du begynder at læse, skal bagsiden med illustrationerne klappes ud.

Køle-/fryseskabets udvendige mål finder du i ill. S.

Stil ikke to køle-/fryseskabe lige ved siden af hinanden. Det er vigtigt for at undgå kondensvand og de deraf følgende skader.

Udskiftning af dørstop

III. T: Ved behov kan dørstoppet udskiftes. Følg positionernes rækkefølge som vises i ill. T/T1.

Indbygning i køkkenmoduler

III. U: Din forhandler kan ombygge køle-/fryseskabet. For at tilpasse køle-/fryseskabet til køkkenet, kan der anbringes et passende skab ① over køle-/fryseskabet.

Dybden på udluftningsskakten bag på køkkenmodulet skal være mindst 50 mm. Ved sokkel foroven i køkkenmodulet skal der være et ventilationsareal på min. 300 cm². Følgende regel gælder: jo større ventilationsarealet er, desto mindre energi bruger køle-/fryseskabet.

• Skal skabet anbringes ved siden af en væg ④ skal der på hængselsiden være en afstand på min. 30 mm mellem skab og væg.
• Skal skabet fastgøres til de andre køkkendele eller skal der anbringes en afstandsdel mellem skab og væg, skal der lægges mærke til følgende:t
• Dørens funktion skal kontrolleres.
• Der må ikke bores indenfor den markerede område på ill.U; det er vigtigt, da de beskyttede komponenter ellers bliver beskadiget!
• Skabet skal fastgøres til køkkenmøblerne med pladeskruer. Indskruningsdybde maks. 10 mm!

① Skab

② Køle-/fryseskab

③ Møbelvæg ④ Væg

550 628 1125 613 559 592 1800 56,5 [mm] S

min. 300 cm² min. 50 [mm] ① 550 580 ② 420 80 110 350 ③ ④ ca.30 U ② ③ 10 max

T 14 17 13 15 18 18 16 180° Torx® 20 Torx® 25 Torx® 25 Torx® 20 16 10 10 10 20 19 25 11 Torx® 15 21 25 23 8 7 ① ② ③ 90° 90° 6 4 5 Torx® 15

T1 25

max 0 Alarm 9 7 5 3 1 -15 -18 -21 -23 -22 °C SuperFrost max 0 ⑤ ④ ⑥ ③ ② ①

A1

A2 A3

A4 3 2 1 2 A5

2 Sikkerhets- og varselhenvisninger 4

Deponering 4

Teknisk sikkerhet 4

Bytte dørhengsling 9

Brukt apparat: Inneholder fremdeles verdifulle materialer, og må ikke kastes i det vanlige, usorterte husholdningsavfallet.

Årsaken kan være at:

Merk: SuperFrost må ikke slås på:

Innvendig belysning lyser ikke

Alarmen lyder, rød alarm-lysdiode blinker, temperaturen er ikke kald nok

Fig. T: Ved behov kan du bytte hengsling. Gå fram iht. fig.
