KÄYTTÖOHJE CN 3033 LIEBHERR

Käyttöohje jäähdytys-pakastusyhdistelmää varten, NoFrost

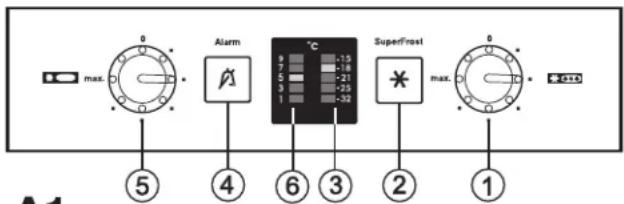

Käyttö- ja valvontalaitteet, kuva A1

① Päälle-/pois-pääkytkin koko laitetta varten (kylmä- ja pakastinosa), lämpötilan säädin pakastinosaa vaten
② SuperFrost-painike, jonka yhteydessä on päälle kytketyn toiminnon ilmaiseva valodiodinäyttö (LED) - tuoreiden elintarvikkeiden nopeaa pakastamista varten
③ Pakastuslämpötilan säädön ilmaiseva näyttö
④ Hälytys-pois-painike äänivaroittimella ja LED-näytöllä, joka ilmaisee, milloin pakastinosan lämpötila on liian korkea
⑤ Kylmäosan päälle-/pois-säädin ja lämpötilan säädin
⑥ Kylmäosan jäähdytyslämpötilan säädön ilmaiseva näyttö Lämpötilan säädön suositusarvot:

• Kylmäosa: Lämpötilan säätönäyttö ⑥:5 °C
• Pakastinosa: Lämpötilan säätönäyttö ③ : -18 °C
• Siirtämällä pullo- ja säilykepidikettä voidaan estää pullojen kaatuminen ovea avattaessa ja suljettaessa. Pidike voidaan irrottaa puhdistusta varten: Varustuksessa

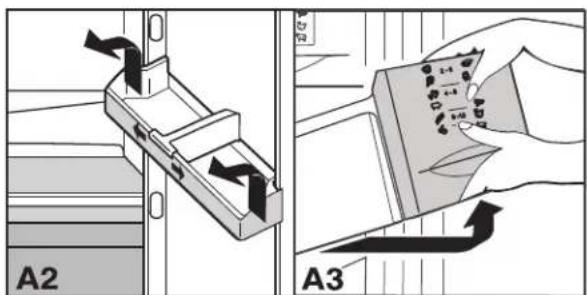

• kuva A2: pidikkeen etummainen reuna työnnetään ylös ja irrotetaan.
• Kaikki ovitelineet voidaan irrottaa puhdistusta varten, kuva. A2: Työnnä teline ylös ja irrota vetämällä eteenpäin.

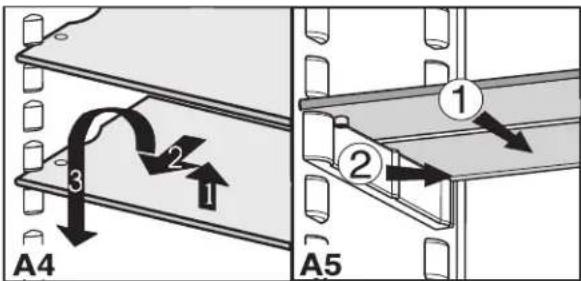

• Asetustasoja voidaan säätää pakasteiden korkeuden mukaan, kuva. A4.
• Nosta asetustasoa, vedä eteenpäin ja käännä pois.
• Työnnä asetustaso sisään aina siten, että vastereuna on takana ja osoittaa ylöspäin, muuten elintarvikkeet voivat jäätyä kiinni takaseinään.
• Kuvá A5. Jos tarvitset tilaa korkeille pulloille ja astioille, voit työntää lasilevyn puolikkaan ① taakse. Puhdistusta varten lasilevypuolikkaiden pidikeosat ② voidaan ottaa pois. Huolehdi siitä, että oikea ja vasen pidikeosa asetetaan sen jälkeen oikeille puolille.

Tyyppikilven tiedot

① Laitteen nimike

② Huolto-nro.
③ Sarjanro.
④ Pakastusteho: kg/24 h

Laitteen ja varusteiden yleiskuva, kuva. A Kylmäosa, n. 5 °C

Käyttö- ja valvontalaitteet

Kytkimellinen tuuletin ⑦, ilman kierron tehostamista varten

Voi- ja juustolokero

Säädettävät tasot

Kananmunalokero

Sisävalaistus

Sulamisveden poisto

Säädettävät ovitelineet*

Siirettävä pullo- ja säilykepidike

Pulloritilä

Kylmätilan kylmin osa herkille ja helposti pilaantuville elintarvikkeille

Lokerot vihanneksia, salaatteja ja hedelmiä varten

Teline korkeita pulloja varten

Tyyppikilpi

Pakastinosa, n. -18 °C

Info-järjestelmä*

VarioSpace*

Korkeat liukulokerot

Jääpalalokero*

Säätöjalat edessä, kuljetusrullat takana

Sisällysluettelo Sivu

Käyttöohje

1 Yleiskatsaus laitteeseen 2

Sisällysluettelo 3

Info-järjestelmä 3

Määräykset 3

Energiansäästöohjeet 3

2 Turvallisuus- ja varoitusohjeet 4

Ohjeet tuotteen hävitystä varten 4

Tekninen turvallisuus 4

Turvallisuus käytön aikana 4

Asennusohjeet 4

Liittäminen 4

3 Käyttöönotto ja hallintalaitteet 5

Päälle- ja pois kytkeminen 5

Lämpötilan säätö 5

Lämpötilan säätönäyttö 5

Hälytys-äänivaroitin, punainen hälytys-LED 5

4 Kylmäosa 6

Elintarvikkeiden luokittelu 6

Luokitteluesimerkki 6

Jäähdytys tuulettimella 6

Sisävalaistus ....

5 Pakastinosa 7

Jääkuutioiden valmistus....7

SuperFrost 7

Pakastus- ja säilytysohjeet 7

6 Sulatus, puhdistus 8

7 Häiriöitä - ongelmia? 8

Asiakaspalvelu ja tyyppikilpi 8

8 Paikalleen asennus-/uudelleenasennusohjeet

Ovivasteen vaihto 9

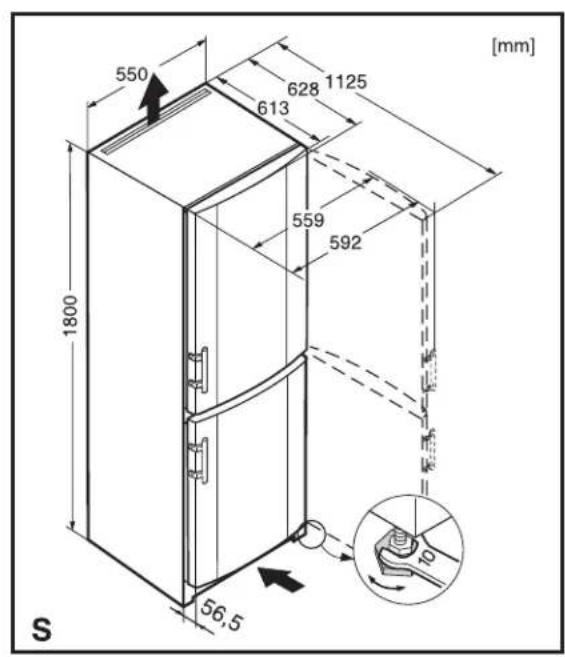

Liittäminen keittosyvennykseen 9

Info-järjestelmä\*

Pakastetut elintarvikkeet on käytettävä ennen kuin niiden suositeltu säilytysaika on kulunut umpeen.

Symbolien välissä olevat luvut osoittavat säilytysajan kuukausina, toisinaan useita eri pakastelajeja varten. Annetut säilytysajat ovat ohjearvoja tuoreina pakastetuille elintarvikkeille. Se, sovelletaanko alempaa vai ylempää arvoa, riippuu elintarvikkeen laadusta ja pakastusta edeltäneestä esikäsittelystä. Rasvaisiin elintarvikkeisiin sovelletaan aina alempaa arvoa.

Pakastesymbolit tarkoittavat:

Onnittelemme sinua uuden laitehankintansi johdosta. Olet hankkinut käyttöösi laitteen, joka tarjoaa monia etuja uusinta kylmälaitetekniikka, korkeaa laatua, pitkän käyttöiän ja suuren toimintavarmuuden.

Laite on suunniteltu siten, että se mahdollistaa päivittäisessä käytössä parhaan mahdollisen käyttömukavuuden.

Kun käytät tätä ympäristöystävällisesti kierrätettävistä materiaaleista valmistettua laitetta, säästät samalla luontoa.

Jotta oppisit tuntemaan kaikki laitteesi ominaisuudet, pyydämme sinua lukemaan tässä käyttöohjeessa olevat ohjeet huolellisesti.

Toivotamme sinulle paljon iloa uuden laitteesi parissa.

Säilytä tätä käyttöohjetta huolellisesti ja luovuta se laitteen mukana sen seuraavalle omistajalle, jos myyt laitteen. Käyttöohje pätee useisiin eri laitemalleihin, joten se saattaa sisältää kohtia, joiden tiedot poikkeavat hankkimastasi laitteesta.

Määräykset

§

- Laite on tarkoitettu elintarvikkeiden jäähdyttämiseen, pakastamiseen ja säilytykseen sekä jääkuutioiden valmistamiseen. Se tarkoittaa: kotitalouskäyttöön. Muunlaisessa käytössä laitteen moitteetonta toimintaa ei voida taata.

- Laite on suunniteltu käytettäväksi rajoitetuissa lämpötilaolosuhteissa. Lämpötilarajoja ei saa alittaa eikä ylittää! Laitteelle määritetty ilmastoluokka on merkitty tyyppikilpeen. Se tarkoittaa:

llmastoluokka joka on määritetty seuraavia ympäristön lämpötiloja varten

$$ \begin{array}{l} \mathrm{SN} + 1 0 ^ {\circ} \mathrm{C} - + 3 2 ^ {\circ} \mathrm{C} \ N + 1 6 ^ {\circ} C - + 3 2 ^ {\circ} C \ \mathrm{ST} \quad + 1 6 ^ {\circ} \mathrm{C} - + 3 8 ^ {\circ} \mathrm{C} \ T + 1 6 ^ {\circ} \mathrm{C} - + 4 3 ^ {\circ} \mathrm{C} \ \end{array} $$

- Kylmäaineen kiertoprosessin tiiviys on tarkastettu.

- Laite vastaa voimassa olevia turvallisuusmääräyksiä sekä EY-direktiivejä 2006/95/EY ja 2004/108/EY.

Energiansäästöohjeet

• Huolehdi siitä, että tulo- ja poistoilma-aukot eivät ole tukossa/peitettyinä.
  ● Avaa laitteen ovi vain hetkeksi.
  ● Lajittele elintarvikkeet. Ålä ylitä annettuja säilytysaikoja.
• Säilytä kaikkia elintarvikkeita hyvin pakattuina ja suljettuina.
• Anna lämpimien ruokien jäähtyä huonelämpötilaan ennen kuin asetat ne laitteeseen.
• Säilytä samanlaisia pakasteita aina yhdessä. Näin vältetään kaapin oven pitäminen tarpeettoman kauan avattuna ja energiaa säästyy.
• Anna pakasteiden sulaa kylmälokerossa.
• Pidä laitteen ovi suljettuna, kun laitteessa on häiriö. Näin viivytetään kylmähävikkiä (lämpötilan nousua). Pakasteet säilyvät kauemmin hyvälaatuisina.

Ohjeet tuotteen hävitystä varten

Pakkaus on valmistettu uudelleenkäytettävistä materiaaleista.

• Aaltopahvi/pahvi
• Muoto-osat vaahdotetusta polystyreenistä
• Kalvot polyeteenistä
• Sidontanauhat polypropeenista

- Pakkausmateriaaleja ei saa käyttää lasten leikkikaluina - kalvot aiheuttavat tukehtumisvaaran!

- Vie pakkaus viralliseen pakkausmateriaalien keräyspisteeseen.

Loppuun käytetty laite: Se sisältää edelleen käyttökelpoisia materiaaleja ja on sen vuoksi toimitettava käsittelypisteeseen, jossa sen sisältämät materiaalit lajitellaan jatkokäyttöä varten.

- Tee loppuun käytetty laite toimimattomaksi. Vedä verkkovirran pistoke irti, irrota virtajohto ja tee lukko toimimattomaksi, jotta lapset eivät voisi vahingossa teljetä itseään sisälle.

• Huolehdi siitä, että loppuun käytetyn laitteen kylmäaineen kiertojärjestelmä ei vaurioidu, kun laite kuljetetaan pois.
• Sisällä olevan kylmäaineen tiedot ovat tyyppikilvessä.
• Loppuun käytetyt laitteet on hävitettävä asianmukaisesti voimassa olevien paikallisten määräysten ja lakien edellyttämällä tavalla.

Tekninen turvallisuus

• Jotta henkilö- ja esinevahingot voitaisiin välttää, laitetta on kuljetettava pakattuna ja sen asennuksen on tapahduttava kahden henkilön yhteistyönä.
• Sisällä oleva kylmäaine R 600a on ympäristöystävällistä, mutta palavaa.
• Älä vioita kylmäaineen kiertojärjestelmän putkia. Ulos roiskuva kylmäaine voi aiheuttaa silmävammoja tai se voi syttyä.
• Jos kylmäainetta pääsee ulos, on vuotokohdan lähellä oleva avotuli ja muut syttymislähteet sammutettava, verkkovirran pistoke on vedettävä irti ja huone tuuletettava.
• Jos laite vaurioituu, on siitä viipymättä ilmoitettava laitteen toimittajalle - ennen kuin laite liitetään uudelleen virtalähteeseen.
• Jotta laitteen käyttöturvallisuus olisi taattu, laitteen saa asentaa ja liittää virtalähteeseen vain käyttöohjeissa kuvatulla tavalla.
• Virhetilanteessa laite on kytkettävä irti verkkovirrasta: Vedä verkkovirran pistoke irti (älä vedä virtajohdosta) tai laukaise sulake tai vedä se ulos.
• Usko laitteen korjaus- ja muut vastaavat työt vain valtuutetun asiakaspalvelun tehtäväksi, muussa tapauksessa käyttäjä voi altistua suureen vaaraan. Sama määräys koskee virtajohdon vaihtoa.

Turvallisuus käytön aikana

• Alä säilytä laitteessa mitään räjähtäviä aineita tai sellaisia aerosolisäiliöitä, jotka sisältävät palavia ponnekaasuja, kuten esim. butaania, propaania, pentaania, jne. Sähköosat voivat sytyttää mahdollisesti ulos purkautuvan kaasun. Tällaiset ponnekaasut tunnistaa niiden painetusta tuoteselosteesta tai liekkisymbolista.
• Säilytä suuren alkoholipitoisuusprosentin omaavaa alkoholia vain tiiviisti suljetussa säiliössä, joka on pystyasennossa.
• Älä käsittele avotulta tai muita syttymislähteitä laitteen sisällä.
• Älä käytä mitään sähkölaitteita laitteen sisäpuolella (esim. höyrypuhdistimet, lämmityslaitteet, jääkoneet, jne.).
• Älä käytä laitteen alustaa, vetolokeroita, ovia, yms. astinlautoina tai tukina.

• Tämä laite ei sovellu fyysisen tai henkisen haitan/vamman tai aistivamman omaavien henkilöiden (tai lasten) tai sellaisten henkilöiden käyttöön, joilla ei ole riittävää taitoa tai kokemusta sen käytöstä. Tällaisten henkilöiden on laitteen parissa toimiessaan oltava toisen henkilön valvonnassa. Vastuuhenkilön on opastettava heitä laitteen käytössä ja valvottava heidän toimiaan. Lapsia ei saa jättää laitteen pariin ilman valvontaa, jotta voitaisiin varmistaa, että he eivät käytä laitetta leikkimiseen.
• Vältä jatkuvaa ihokosketusta kylmien pintojen tai kylmien tuotteiden / pakasteiden kanssa. Se voi aiheuttaa kipuja, kuulovammoja tai kylmettymiä. Jos pitkäkestoista kosketusta ei voida välttää, on käytettävä asianmukaisia suojaimia, kuten hansikkaita.
• Älä syö mitään liian kauan varastoituja elintarvikkeita, niistä voi saada ruokamyrkytyksen.

Asennusohjeet

• Huolehdi laitteen paikalleen asettamisessa / asennuksessa siitä, että kylmäaineen kiertojärjestelmän putkistot eivät vioitu.
• Kun laite on sille tarkoitetussa syvennyksessä, aseta se säätöjaloilla kiintoavainta 10 käyttäen vaakasuoraan asentoon.
• Vältä laitteen asettamista sellaiseen paikkaan, jossa se altistuu suoralle auringonvalolle, äläkä aseta sitä lieden, lämpöpatterin tai muun vastaavan lämmönlähteen viereen. Älä myöskään aseta sitä sellaiseen paikkaan, jossa se altistuu kosteudelle tai vesiroiskeille.
• Laitteen asennuspaikan tilavuuden on normin EN 378 mukaisesti oltava 8 g kylmäainemäärää (R 600a) kohti 1 m³, jotta laitteen asennuspaikassa ei kylmäaineen

kiertojärjestelmässä tapahtuvan vuodon yhteydessä voisi muodostua syttymiskykyisiä kaasu-ilma-seoksia. Kylmäaineen määrää koskevat tiedot voit tarkistaa laitteen sisäpuolella olevasta tyyppikilvestä.

• Aseta laite aina suoraan vasten seinää.
• Tuuletusaukkoja ei saa siirtää/tukkia. Huolehdi aina riittävästä tulo- ja poistoilmanvaihdosta! Huomioi asenn uudelleenasennusohjeissa olevat ohjeet.
• Älä aseta kylmä-/pakastinlaitteen päälle mitään lämpöä aiheuttavia laitteita, kuten esim. mikroaaltouunia, leivänpaahdinta, yms.!
• Tulipalovaaran vuoksi kylmä-/pakastinlaitteen päälle ei saa asettaa palavia kynttilöitä, lamppuja tai muita esineitä, joissa on avotuli.
• Kosteuden aiheuttama tulipalovaara! Jos virtaa johtavat osat tai virtajohto altistuvat kosteudelle, voi seurauksena olla oikosulku.
• Laite on suunniteltu käytettäväksi suljetuissa tiloissa. Laitetta ei saa käyttää ulkona eikä se saa altistua kosteudelle tai vesiroiskeille.
• VARO! Virheellinen kuljetus aiheuttaa vammautumis- ja vaurioitumisvaaran!
• Kuljeta laitetta pakattuna.
• Kuljeta laitetta pystyasennossa.
• Älä kuljeta laitetta yksin.

Liittäminen

Virtatyyppi (vaihtovirta) ja jännite

asennuspaikan tietojen on vastattava tyyppikilvessä olevia arvoja Tyyppikilpi si-jaitsee laitteen vasemmalla sisäsivulla vihanneslokeroiden vieressä.

• Liitä laite vain määräysten mukaisesti asennettuun turvamaadoitettuun pistorasiaan.
• Pistorasia on suojattava vähintään 10 ampeerin sulakkeella, pistorasian on sijaittava laitteen takasivun ulkopuolella ja siihen on päästävä helposti käsiksi.
• Laitetta ei saa liittää samaan jakopistorasiaan yhdessä muiden laitteiden kanssa - ylikuumenemisvaara.
• Kun otat virtajohdon laitteen takapuolelta, irrota johtopidike - muuten tulee häiriöitä!

0 max Alarm 9 -15 7 -18 5 -21 3 -25 1 -32 SuperFrost max 0 2010 ⑤ ④ ⑥ ③ ② ①

A1

On suositeltavaa puhdistaa laite ennen käyttöönottoa, katso tarkemmat ohjeet luvusta "Puhdistus".

Ota laite käyttöön n. 4 tuntia ennen kuin siihen laitetaan ensimmäiset pakasteet. Laita pakasteet sisään vasta sitten kun pakastinosa on kylmä.

Päälle- ja pois kytkeminen

• Kuva A1: Päälle-/pois-pääkytkimellä ① kytketään aina koko laite päälle tai pois päältä, pakastin- ja kylmäosa.
• Päälle kytkeminen: Kierrä päälle-/pois-säätimiä ① ja ⑤ kolikolla siten, että lämpötilan säätönäytöt ③ ja ⑥ vilkkuvat/palavat.
• Kylmäosa on päälle kytkettynä, kun lämpötilan säätönäyttö ⑥ palaa ja sisävalaistus on päällä.
• Pakastinosa on päälle kytkettynä, kun lämpötilan säätönäyttö ③ palaa.
• Ensimmäisen käyttöönoton yhteydessä hälytys-LED palaa, äänihälytys on pois kytkettynä. Lisätietoja on kappaleessa "Hälytys-äänivaroitin, punainen hälytys-LED".

- Koko laitteen pois kytkeminen: Kierrä päälle-/poispääkytkin ① kolikon avulla takaisin asentoon "0", niin että lämpötilan sätönäytöt pimentyvät. Kylmä- ja pakastinosat ovat pois kytkettyinä.

- Jos haluat kytkeä pois vain kylmäosan (pakastinosa pysyy päälle kytkettynä - edullista esim. loma-aikaan), kierrä päälle-/pois-säädin ⑤ asentoon "0", niin että lämpötilan säätönäyttö-kylmäosa ⑥ ja sisävalaistus pimentyvät. Pakastinosan ③ lämpötilan säätönäytön on oltava päällä.

Lämpötilan säätö

- Kuva A1: Lämpötilan säätimiä ① ja ⑤ kierretään kolikon avulla, kunnes haluttujen lämpötilojen ③ ja ⑥ näytöt palavat. Loven asentojen merkitykset:

1. kohta = lämpimin lämpötila, pienin jäähdytysteho

maks. = kylmin lämpötila, suurin jäähdytysteho

- Lämpötilan säädön suositusarvot: - Kylmäosaa varten: 5 °C

- Pakastinosaa varten: -18 °C Säädön aikana asetetun lämpötilan LED-diodi vilkkuu.

Ohje: Huomaa, että kylmälokeroiden lämpötilaan vaikuttaa se, miten usein ovea avataan ja mikä on laitteen sijoituspaikan ympäristön lämpötila.

Säädintä on säädettävä halutusta lämpötilasta riippuen.

Lämpötilan säätönäyttö, kuva A1/③ ⑥

• Palavat lämpötilan säätönäytöt ilmaisevat laiteen käyttöä.
• Yksittäiset valonäytöt on järjestetty lämpötila-alueiden mukaan. Ne osoittavat asetetut jäähdytys/pakastuslämpötilat.

Hälytys-äänivaroitin, punainen hälytys-LED

Kuva A1/④ : Äänivaroitin ja punainen hälytys-LED auttavat suojeleman säilytettäviä pakasteita ja säästämään energiaa.

• Ääni mykistetään painamalla hälytys-pois -painiketta ④ ,
• automaattisesti, kun riittävä säilytyslämpötila on taas saavutettu, tai
• kun ovi suljetaan.

Ovihälytys

- Se kuuluu aina, kun kylmä- tai pakastinosan ovea pidetään avattuna yli 60 sekuntia.

Äänen poiskytkentä toimii niin kauan kuin ovi on avattuna. Oven sulkeutuessa hälytystoiminto on taas automaattisesti käyttövalmiudessa.

Lämpötilahälytys

- Se kuuluu aina, kun pakastuslämpötila ei ole tarpeeksi kylmä (riippuu lämpötilan säädöstä).

- Samanaikaisesti hälytys-LED vilkkuu.

Syynä voi olla:

• pakastukseen laitetaan lämpimiä tuoreita elintarvikkeita,
• pakasteita lajiteltaessa ja pois otettaessa on sisään päässyt liikaa lämmintä huoneilmaa.

Hälytys-LED vilkkuu niin kauan, kunnes hälytyksen aiheuttanut olosuhde on päättynyt.

① ② ③ ④ ⑤ ⑥ ⑦ B

Luokitteluesimerkki

Kuva B

1 Voi, juusto
2 Kananmunat
3 Tölkit, juomat, pullot
4 Säilykkeet, leivonnaiset
5 Meijerituotteet kylmäosan
6 kylmintä aluetta:

herkät elintarvikkeet, liha-/makkaratuotteet, kala, raakamaitotuotteet, valmisruoat

7 Hedelmät, vihannekset, salaatti

Elintarvikkeiden luokittelu

Ilman luonnollinen kierto kylmätilassa saa aikaan sen, että kylmätilassa on erilaisia lämpötila-alueita, jotka soveltuvat erilaisten elintarvikkeiden säilytykseen. Kaikkein kylmintä on heti vihanneslokeroiden yläpuolella ja takaseinän vieressä (sopii esim. makkara- ja lihatuotteille); lämpimintä on yläosassa ja oven vieressä (sopii esim. levitteille ja juustoille). Sen vuoksi elintarvikkeita on säilytettävä "luokitteluesimerkin", kuva. B, mukaisella tavalla.

Ohjeita jäähdyttämistä varten

• Säilytä elintarvikkeita siten, että ilma voi kiertää. Älä siis asettele elintarvikkeita laitteeseen liian tiiviisti. Takaseinässä olevia tuuletusrakoja* ei saa peittää - tärkeää jäähdytystehon kannalta!
• Sellaisia elintarvikkeita tai nesteitä, jotka ovat herkkiä imemään hajuja tai makuja, jotka vapautuvat toisista elintarvikkeista (tai päinvastoin) on aina säilytettävä suljetuissa astioissa tai peitettyinä.
• Elintarvikkeet, joista vapautuu voimakkaasti etyliä tai jotka ovat herkkiä sille, kuten hedelmät, vihannekset ja salaatti, on aina pakattava tai erotettava muista elintarvikkeista, jotta säilymisaika ei lyhentyisi; esim. tomaatteja ei saa säilyttää yhdessä kiwi-hedelmien tai kaalin kanssa.

Jäähdytys tuulettimen avulla\*, kuva C/⑦

Kun lämpötila jakautuu kaikille säilytystasoille suhteellisen tasaisesti; kaikki elintarvikkeet ovat yhtä viileitä valittavassa lämpötilassa. Pakotetun ilmankierron avulla normaalikäytössä esiintyvät erilaiset lämpötila-alueet poistuvat ja lämpötila on sama kaikkialla kylmäkaapissa.

Tämä on suositeltavaa:

• kun huonelämpötila on korkea (yli n. 30 °C),
• kun ilmankosteus on suuri, esim. kesällä.

- Päälle-/pois kytkeminen: Paina tuuletin-kytkintä ⑦. I = päällä, 0 = pois.

Ohje:

• Kun "tuuletin" on päälle kytkettynä, energiankulutus kasvaa.
• Jotta energiaa säästyisi, tuuletin kytkeytyy automaattisesti pois päältä, kun ovi avataan.

Sisävalaistus

kytkeytyy automaattisesti pois päältä n. 15 minuutin kuluttua oven avaamisesta. Jos se ei syty pian oven avaamisen jälkeen, mutta lämpötilan näyttö on päällä, on hehkulamppu todennäköisesti rikki.

Hehkulampun vaihto:

• Hehkulampun tiedot: maks. 25 W, virta- ja jännitearvojen on vastattava tyyppikilvessä olevia tietoja. Käytä vain samat mitat omaavia hehkulamppuja, kanta: E 14.
• Kytke laite pois päältä. Vedä verkkovirran pistoke irti tai laukaise sulake tai kierrä se ulos.
• Vapauta lampun suojus kuvan F1 mukaisesti 1 ja irrota se sen jälkeen 2.
• Vaihda hehkulamppu kuvan F2 mukaisesti. Kun kierrät sitä kiinni, varmista, että lampun kuvussa oleva tiiviste on puhdas.
• Kiinnitä suojus uudelleen taakse ja anna sen lukittua sivuille.

Jääkuutioiden valmistus

- Jääpalakulho* täytä vedellä kolme neljännestä kulhosta ja anna jäätyä. Jääpalat irtoavat kulhosta vääntämällä tai kun jääpäalakulhoa pidetään hetki juoksevan veden alla.

Tuoreet elintarvikkeet on pakastettava mahdollisimman nopeasti, ja jo säilöön pannuilla pakasteilla on oltava "kylmäreservi". SuperFrost-laite mahdollistaa tämän. Sen avulla pakastettujen elintarvikkeiden ravintoarvo, ulkonäkö ja maku säilyvät paremmin.

- Voit pakastaa 24 tunnin aikana korkeintaan niin monta kiloa tuoreita elintarvikkeita kuin on mainittu tyyppikilven kohdassa "Pakastusteho... kg/24h", kuva A4, kohta ④. Tämä maksimaalinen pakastemäärä riippuu mallista ja ilmastoluokasta.

Pakastaminen SuperFrostin avulla

Kuva A1/②

● Paina SuperFrost-painiketta ② lyhyesti, jotta LED syttyisi.
- Pakastuslämpötila laskee, laite toimii suurimmalla mahdollisella jäähdytysteholla, samanaikaisesti palaa -32 °C-LED.
- Kun pakastusmäärä on pieni, n. 6 tunnin odotus normaalisti riittää, mutta maksimaalisella pakastusmäärällä, ks. tyyppikilven kohta pakastusteho, on odotettava n. 24 tuntia.
- Aseta sen jälkeen tuoreet elintarvikkeet säilytykseen, mieluiten ylempiin lokeroihin.
- SuperFrost kytkeytyy yhteensä n. 65 tunnin kuluttua automaattisesti pois päältä. Pakastustoimenpide on päättynyt,
- SuperFrost- ja -32°C-LED pimentyvät laite toimii taas energiaa säästävässä normaalissa käyttötilassa viimeksi määritettyjen asetusten mukaisesti.
- Maksimaaliseen pakastustehoon pääsemiseksi on lämpimät elintarvikkeet asetettava ilman lokeroita suoraan kaapin pohjalle tai ne on asetettava suoraan kosketukseen pakastimen sisäseinämien kanssa.

Ohje: SuperFrostia ei tarvitse kytkeä päälle:

• kun laitteeseen asetetaan jo pakastettuja tuotteita,
• kun päivittäin pakastetaan korkeintaan n. 2 kg tuoreita elintarvikkeita.

Pakastus- ja säilytysohjeet

- Ohjearvoina eri elintarvikkeiden säilytysajoille pakastelokerossa pätevät seuraavat ajat:

Jäätelö 2 - 6 kuukautta
Makkara, kinkku 2 - 6 kuukautta
Leipä, leipomotuotteet 2 - 6 kuukautta
Riista, sianliha 6 - 10 kuukautta
Kala, rasvainen 2 - 6 kuukautta
Kala, vähärasvainen 6 - 12 kuukautta
Juusto 2 - 6 kuukautta
Siipikarja, naudanliha 6 - 12 kuukautta
Vihannekset, hedelmät 6 - 12 kuukautta

- Pakkausmateriaaleiksi sopivat kaupoissa myytävät pakastepussit, uudelleen käytettävät muovi-, metalli- ja alumiinisäiliöt.

SuperFrost

• Tuoreina pakastettavia elintarvikkeita ei saa päästää kosketuksiin jo pakastettujen elintarvikkeiden kanssa. Aseta pakkaukset sisään aina kuivina, jotta ne eivät jäätyisi kiinni toisiinsa.
• Merkitse pakkauksiin aina pakastuspäivämäärä ja pakkauksen sisältö, äläkä ylitä pakasteiden suositeltuja säilytysaikoja. Näin varmistat, että pakasteosassa olevat pakasteet ovat hyvälaatuisia.

• Pakkaa itse pakastamasi elintarvikkeet aina sopivan kokoisina annoksina. Jotta ne jäätyisivät nopeasti läpi, ei seuraavia pakkauskohtaisia määriä saisi ylittää:

• Hedelmiä, vihanneksia korkeintaan 1 kg,

• Lihaa korkeintaan 2,5 kg.
• Pesun ja lajittelun jälkeen vihannekset ryöpätään (pidetään kiehuvassa vedessä 2-3 minuuttia, otetaan sen jälkeen pois ja jäähdytetään nopeasti kylmässä vedessä. Jos ryöppäät höyrykeitimellä tai mikroaaltouunissa, noudata asianmukaisia ohjeita).
• Älä suolaa tai mausta tuoreita elintarvikkeita ja ryöpättyjä vihanneksia ennen pakastamista. Muut ruoat suolataan ja maustetaan vain kevyesti. Eri mausteiden maun intensiivisiyyss muuttuu.
• Älä anna hiilihappoisia juomia sisältävien pullojen ja säiliöiden jäätyä. Ne voivat räjähtää.
• Säilytys: Yksittäiselle säilytystasolle voidaan asettaa korkeintaan 25 kg pakasteita.
• VarioSpace: Kun 2. ja 3. lokero ja säilytystaso otetaan pois, saadaan kahden lokeron kokoinen paikka kookkaita pakasteita varten. Siipikarja, liha, kookkaat riistatuotteet ja korkeat leivonnaiset voidaan pakastaa pilkkomatta niitä osiin ja valmistaa jälleen "kokonaisina".
• Kun haluat hyödyntää maksimaalisen hyötytilavuuden, voit ottaa lokerot pois ja asettaa pakasteet suoraan säilytystasoille.
• Vain alin lokero on aina jätettävä laitteeseen.
• Kun ylin lokero otetaan pois, ei takaseinässä olevia tuuletusrakoja saa peittää, koska ne ovat tärkeitä laitteen moitteettoman toiminnan kannalta!
• Lokeroiden pois ottaminen, kuva G1: vedä ulospäin vasteeseen saakka ja nosta eteen ylös.
• Säilytystason pois ottaminen, kuva G2: ota 2. ja 3. lokero ulos, nosta säilytystasoa eteen ylös ja vedä ulos. Paikalleen asettaminen: Työnnä säilytystaso sisään, lukitse etupuolelta.
• Ota sulatettavaksi aina vain sen verran kuin sillä hetkellä tarvitset. Sulatetut elintarvikkeet on mahdollisimman nopeasti valmistettava ruoiksi.

Pakasteet voidaan sulattaa:

• paistinuunissa/kuumailmauunissa
• mikroaaltouunissa
• huonelämpötilassa
• kylmätilassa; pakasteesta vapautuvaa kylmyyttä käytetään tällöin kylmäosassa olevien elintarvikkeiden jäähdyttämiseen.
• Sulatetut litteät liha- ja kala-annokset voidaan valmistaa kuumina.
• Vihannekset voidaan valmistaa jäätyneinä (puolet lyhyemmässä kypsymisajassa kuin tuoreet vihannekset).

Sulatus

NoFrost-järjestelmä sulattaa laitteen automaattisesti.

Kylmäosassa

Kompressorin lämpö haihduttaa sulamisveden - takaseinässä olevat vesipisarat johtuvat laitteen toiminnasta ja ovat täysin normaaleja.

- Huolehdi aina siitä, että sulamisvesi pääsee esteettä virtaamaan takaseinässä olevan poistoaukon kautta ulos (nuoli kuvassa A).

Pakastinosassa

Syntyvä kosteus haihdutetaan haihduttimessa, sulatus tapahtuu säännöllisesti ja vesi haihdutetaan. Automaattisen sulatuksen ansiosta pakastinosa pysyy jatkuvasti jäättömänä ja manuaalisen sulatuksen vaatima aika ja vaiva jää pois.

Puhdistus

• Laite on sammutettava ja otettava pois käytöstä ennen puhdistusta. Vedä verkkovirran pistoke irti tai laukaise sulake tai kierrä se irti.
• Puhdista ulkoseinät, sisätila ja varusteet haalealla vedellä ja pienellä määrällä pesuainetta. Älä käytä höyrypuhdistimia - loukkaantumis- ja vaurioitumisvaara! Älä käytä hankaavia/naarmuttavia pesusieniä, puhdistusaine ei saa olla tiivisteenä eikä se missään tapauksessa saa sisältää hiekka- tai happopitoisia pesuaineita tai muita kemiallisia liottimia.
• On suositeltavaa käyttää pehmeitä puhdistusliinoja ja yleispuhdistusainetta, jolla on neutraali pH-arvo.
• Huolehdi siitä, että pesuvettä ei pääse tuuletusrakoihin, sähköosiin tai poistokouruun*. Hankaa laite kuivaksi.
• Älä vioita äläkä poista laitteen sisäpuolella olevaa tyyppikilpeä - sitä tarvitaan mm. asiakaspalvelutilanteissa.
• Puhdista takaseinässä vihanneslokeroiden yläpuolella oleva poistoaukko usein, kuva A, nuoli.

Käytä tarvittaessa ohutta apuvälinettä, esim. vanupuikkoa tai vastaavaa.

• Kylmälaitteet, joissa on lämmönvaihdin - metalliritilä laitteen takaseinässä - on puhdistettava kerran vuodessa ja niistä on tällöin poistettava pölyt. Pölykerrostumat lisäävät energiankulutusta.
• Huolehdi siitä, että johdot tai muut osat eivät halkea, repeydy, taitu tai vioitu.
• Lopuksi laite liitetaän virtalähteeseen/kytketään päälle uudelleen.

Jos laitetta ei käytetä pitkään aikaan, se tyhjennetään, verkkovirran pistoke vedetään irti, laite puhdistetaan ohjeiden mukaan ja sen ovi jätetään auki hajun muodostumisen välttämiseksi.

Laite on suunniteltu ja valmistettu siten, että se toimii häiriöttömästi ja sen käyttöikä on pitkä.

Jos käytön aikana kuitenkin esiintyy häiriöitä, on tarkastettava, johtuuko häiriö mahdollisesta käyttövirheestä.

Tällaisessa tilanteessa joudumme veloittamaan teiltä korjauskustannukset myös takuuaikana.

Seuraavat häiriöt voit poistaa itse tarkastamalla, johtuvatko ne seuraavista mahdollisista syistä:

Häiriö mahdolliset syyt ja korjaus

Laite ei toimi, näyttö on pimeänä

• Onko laite kytketty päälle asianmukaisesti?
• Onko verkkovirran postoke liitetty oikein pistorasiaan?
• Onko pistorasian sulake kunnossa?

Sisävalaistus ei pala

• Onko kylmäosa kytketty päälle?
• Onko ovi ollut yli 15 min. auki?
• Hehkulamppu on rikki. Vaihda lamppu kappaleessa "Sisävalaistus" olevien ohjeiden mukaan.

Liian kova melu

- Onko laite tukevasti laittialla, aiheuttaako käynnissä oleva jäähdytyslaite tärinää viereisiin kalusteisiin tai esineisiin? Siirrä laitetta hieman kauemmaksi, suuntaa se säätöjalkojen avulla, erota pullot ja astiat toisistaan.

- Normaalia on: Virtausääni, poreilu tai lorina, joka aiheutuu kylmäainekierrossa virtaavasta kylmäaineesta. Vaimea napsahdus kuuluu aina, kun jäähdytyslaite (moottori) kytkeytyy automaattisesti päälle tai pois päältä. Moottori surisee hetken aikaa hieman äänekkäämmin, kun aggregaatti kytkeytyy päälle. Kun SuperFrost on kytketty päälle, jäähdytysteho kasvaa automaattisesti, kun laitteeseen pannaan tuoreita elintarvikkeita tai kun laitteen ovi on pitkään auki. Matala kohina johtuu tuulettimen ilmavirrasta.

Hälytysääni kuuluu, punainen hälytys-LED vilkkuu, lämpötila ei ole riittävän kylmä

• Onko laiteen sisälle pantu liian suuria määriä tuoreita elintarvikkeita ilman SuperFrostia? (ks. kappale "SuperFrost")
• Sulkeutuuko laitteen ovi oikein?
• Toimiiko tulo- ja poistoilmanvaihto kunnolla?
  Tee tuuletusritilä esteettömäksi, jos jokin tukkii sitä.
• Onko ympäristön lämpötila liian korkea? (ks. kappale "Määräykset")
• Onko laite avattu liian usein tai liian pitkäksi aikaa?
• Odota, palautuuko vaadittava lämpötila itsestään.

Asiakaspalvelu ja tyyppikilpi

Jos mikään yllä mainituista syistä ei selitä laitteessa olevaa häiriötä/vikaa, eikä käyttäjä siksi kykene itse korjaamaan sitä, tai kun useita LED-valojavilkkuu, on käännyttävä lähimmän asiakaspalvelupisteen puoleen (oheinen luettelo).

Anna

Laitteen nimike ①, Huolto-nro. ②,

Sarjanro. ③ jotka ovat tyyppikilvessä (ks. kuva), ja kerro mitkä LED-näytöt vilkkuvat.

Tämä mahdollistaa nopean ja oikein suunnatun palvelun.

Tyyppikilpi sijaitsee laitteen sisällä, vasemmassa kyljessä.

Pidä laite suljettuna asiakaspalveluhenkilön saapumiseen asti, jotta enempi kylmähävikki minimoitaisiin.

Käännä ennen lukemista takasivu taakse siten, että kuvat osoittavat ulospäin.

Laitteen ulkomitat voit tarkistaa kuvasta S.

Älä aseta laitetta rinnakkain toisen kylmä-/pakastinlaitteen kanssa. Tämä on tärkeää kondensoituneen veden ja siitä aiheutuvien seurausvahinkojen välttämiseksi.

Ovivasteen vaihto

Kuva T: Vaste voidaan tarvittaessa vaihtaa. Toimi tällöin kuvassa T/T1 esitetyssä järjestyksessä.

Liittäminen keittosyvennykseen

Kuva U: Laite voidaan purkaa keittiövarustuksesta. Kun haluat sovittaa laitteen keittosyvennyksen korkeuteen, voidaan laitteen päälle asettaa asianmukainen yläkaappi ①. Tulo- ja poistoilmanvaihtoa varten yläkaapin takaseinässä on oltava vähintään 50 mm.syvä tuuletuskuilu, jonka on oltava koko yläkaapin levyinen. Sisäkaton alapuolella olevan ilmanpoistoaukon läpimitan on oltava vähintään 300 cm². Päässääntöisesti pätee: mitä suurempi ilmanpoistoaukon läpimitta, sitä vähemmän energiaa laite kuluttaa.

• Kun laite asetetaan seinän ④ viereen, on laitteen ja seinän välisen etäisyyden oltava saranan puolella vähintään 30 mm.
• Kun laite kiinnitetään sitä reunustaviin keittiökalusteisiin tai kun laitteen ja seinän väliin halutaan asentaa väliosa, on huomioitava seuraavat seikat:

- Tarkasta oven toiminta.

• Älä poraa merkityn alueen sisällä, kuvaU; tärkeää, koska muuten osat vioittuvat!
• Kiinnitä laite keittiökalusteisiin kierteittävillä ruuveilla. Ruuvaussyvyys korkeintaan 10 mm!

① Yläkaappi
② Kylmä-/pakastinlaite
③ Kalusteen seinämä
④ Seinä

550 628 1125 613 559 592 1800 56,5 [mm] S

min. 300 cm² min. 50 [mm] ① 550 580 ② 420 80 110 350 ③ ④ ca.30 U ② ③ 10 max

T 14 17 13 15 18 18 16 180° Torx® 20 Torx® 25 Torx® 25 Torx® 20 16 10 10 10 20 19 25 11 Torx® 15 21 25 23 8 7 ① ② ③ 90° 90° 6 4 5 Torx® 15

T1 25

max. Alarm Temperature -25 -24 -23 -22 SuperFront max. ⑤ ④ ⑥ ③ ② ①

A1

A2 A3

A4 3 2 1 ① ② A5
