BRUKSANVISNING GDV651X GORENJE

Innan du diskar första gången 2

Säkerhet 3

Barnsäkerhet 3

Diskmaskinens delar 4

Diskkorgar 4

Panelen 7

Doseraren 7

Grundkurs 8

Ekodisk 9

Ömtåligt diskgods 10

Status light 10

Sida

Sköljmedel 11

Salt 11

Standardprogram 12

Rengöring 13

Inställningar 15

Fekindikationer 17

Felsökning 17

Prestandainformation 19

Installationsanvisning 20

Egna kommentarer 21

Service och garanti 22

Snabbguide 22

Innan du diskar första gången

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs.

Var försiktig med vissa material

Läs avsnittet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

• Läs och spara bruksanvisningen!
• Installation av vatten, avlopp och el ska göras av behörig fackman.
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen.
• Maskinen är inte avsedd att användas av personer (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunskap. Sådana personer måste få instruktion av den person som har ansvaret för deras säkerhet, hur maskinen ska användas."
• Barn måste övervakas så att de inte leker med maskinen.
• Skadad nätkabel får endast bytas av behörig fackman.
• Den här diskmaskinen ska användas i hushåll eller liknande såsom:
• personalkök i butiker, på kontor eller andra arbetsmiljöer
• bondgårdår
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer
• bed & breakfast-hotell
• Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Vinterförvaring/Transporter

Förvara maskinen frostfritt.

Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan ska du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

När maskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.

Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt! Maskinen är tillverkad och märkt för återvinning

Barnsäkert knapplås

För att förhindra barn att starta maskinen man aktivera ett knapplås.

Gör så här:

1. Stäng av maskinen med huvudströmbrytaren
2. Håll temperatur- och torkvalsknapparna intryckta när huvudströmbrytaren slås på.
   Då blinkar temperatur, tork- och start symbolerna. Släpp

temperatur- och torkvalsknapparna.

1. Tryck på Programvalsknappen. När symbolen för Autodisk tänds är knapplåset aktiverat

2. Tryck på Start/ stop-knappen för att lagra inställningen

När knapparna har blivit aktiverade, kommer temperatur och torkningssymbolerna att börja blinka när någon av knapparna trycks ner.

När knapplåset är aktiverat blinkar temperatur och torkvalssymbolerna när man försöker trycka på någon av knapparna.

För att avaktivera knapplåset tillfälligt när man vill starta maskinen, tryck på temperatur- och torkvalsknapparna samtidigt. Knapplåset slås sedan automatiskt på igen efter 3 minuter.

För att avaktivera knapplåset helt och hållet, gör på samma sätt som när man aktiverar det. När symbolen för Autodisk är släckt är knapplåset avaktiverat.

Tips!

Dü kan läsa mer om detta kapitlet Inställningar.

Barnsäker disk

• Använd knivlådan, alternativt knivställ, för alla långa/ vassa föremål.
• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

Akta barnen!

- Maskindiskmedel är frätande!

Förvara disk- och sköljmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten.

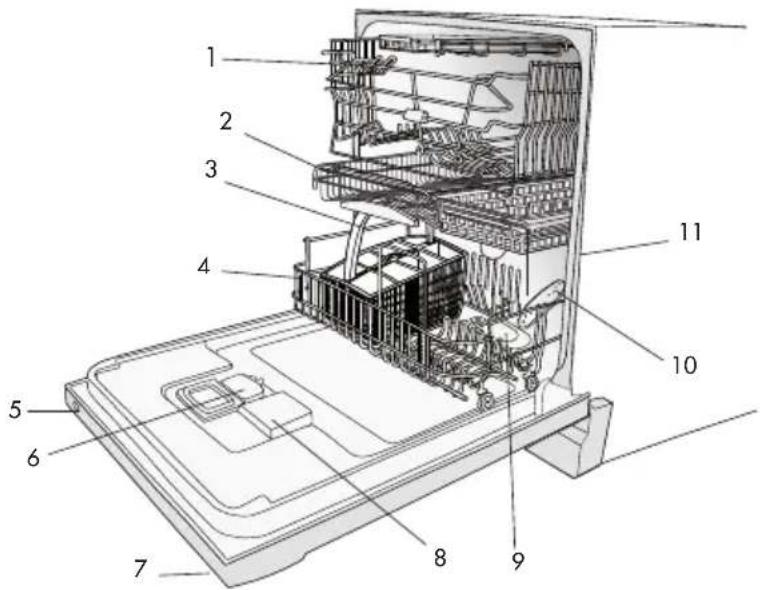

Diskmaskinens delar\* / Diskkorgar\*

1. Över korg
2. Mellan kõrg
3. Bestickskorg
4. Underkorg
5. Huvudströmbrytare
6. Diskmedelsfack
7. Programpanel
8. Sköljmedel, påfyllning
9. Sil
10. Spolarmar
11. Typskylt

*Avvikelser kan förekomma beroende på modell och marknad!

1. Trådkorg för koppar, små glas eller skålar
2. Redskapskorg för slevar, vispar, stekspadar, serveringsbestick och liknande föremål
3. Spolrör
4. Handtag

Det är möjligt att ersätta trådkorgen med ytterligare en redskapskorg.

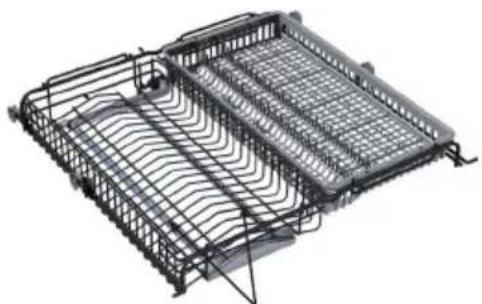

Mellankorgens två korgar kan tas bort, alternativt kan hela mellankorgen tas bort, för att skapa större utrymme mellan över- och underkorg om stora föremål ska diskas.

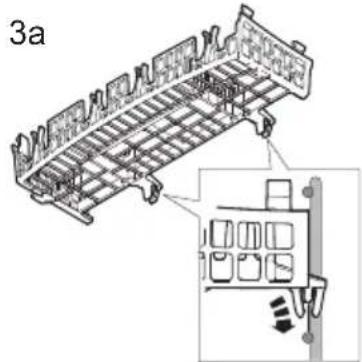

OBS!

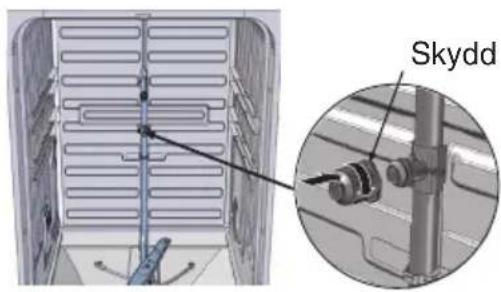

Montera medföljande skydd om trådkorgen med spolrör eller hela mellankorgen plockas bort. Glöm inte

att ta bort skyddet om trådkorgen med spolrör eller hela mellankorgen sätts dit igen.

*Avvikelser kan förekomma beroende på modell och marknad!

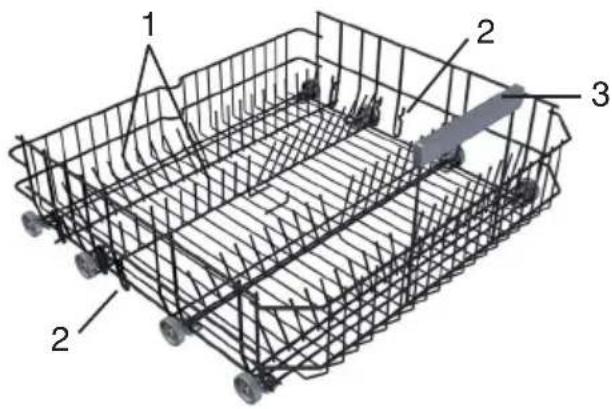

Underkorg

1. Fällbart stöd

2. Fäst det främre stödet plattan (som används för tallrikar med en diameter på 25 cm).

3.Handtag

Placering av bestickslock (övre korg)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se nedan.

1. Programväljare
2. Autodisk
3. Grytdisk
4. Normaldisk
5. Skondisk
6. Snabbdisk

7. Avspolning

8. Över-/Underkorg

9. Normal temperatur
10. Fördröjd start
11. Normal torkning
12. Tidsbesparing
13. Sköljmedelindikator
14. Saltindikator
15. Start/Stop

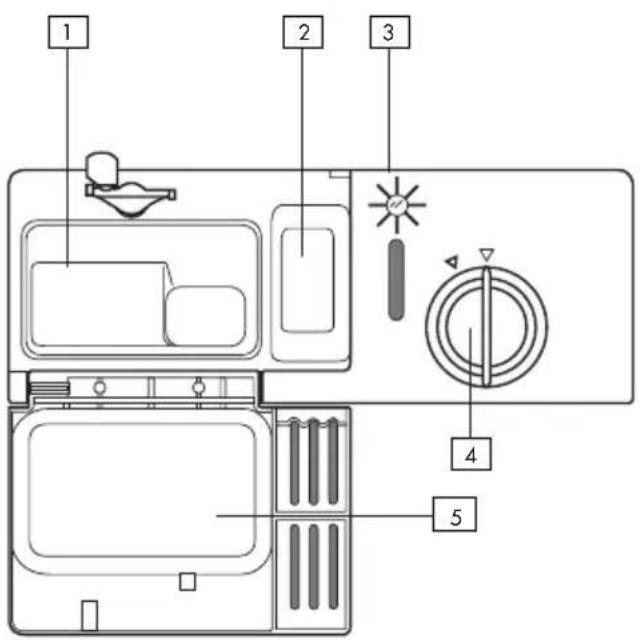

Doseraren

1. Fack för huvuddiskmedel
2. Fack för fördiskmedel
3. Kontrollöga för sköljmedel ( inte alla modeller)
4. Lock för sköljmedel
5. Lucka för diskmedelsfack

Grundkurs

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

1 Fyll korgarna rätt!

Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System™. Skrapa bara bort större matrester innan du lastar maskinen. Bekvämt och miljövänligt

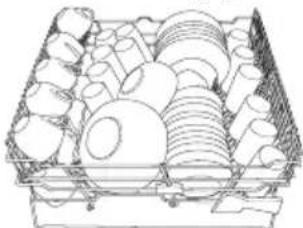

Placera glas, koppar, skålar och assietter och fat i överkorgen, vinglas ställs i vinglashyllan, knivar läggs i knivstället om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt eller nedåt!

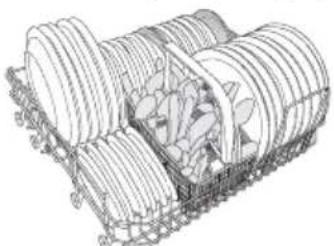

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen.

Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Placera inte bestick av olika material - t ex silver och rostfritt i samma fack (risk för fläckar).

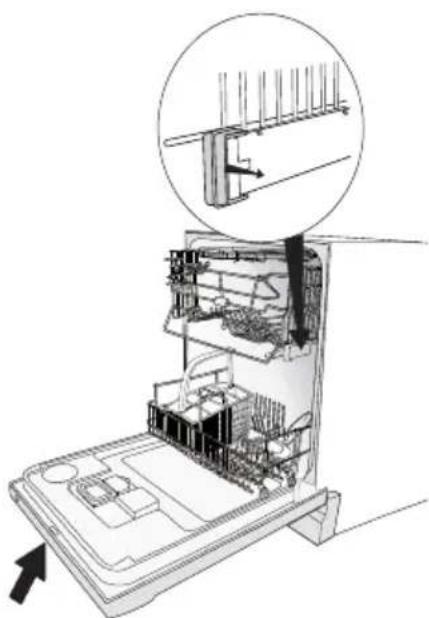

WARNING!

Knivar och andra spetsiga föremål måste ställas i korgen med spetsen nedåt eller läggas horisontellt.

Se Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga.

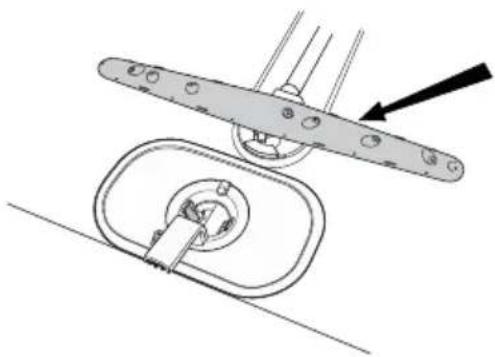

2 Kontrollera att spolarmarna kan röra sig fritt.

3 Dosera diskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad. Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen! Maskindiskmedel är frätande.

OBS!

Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskines arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga

OBS!

Diskmedelstabletter är inte rekomenderade för de korta programmen( kortare än 75 minuter). Använd puder eller flytade diskmedel istället.

3in1/ Kombimedel

OBS!

Läs noga anvisningarna för dessa produkter. Är något oklart, kontakta diskmedelstillverkaren.

4 Tryck på huvudströmbrytaren ^1

5 Välj program

Välj ett program genom att trycka en eller flera gånger på programväljaren tills önskat program visas.

Autodisk

Diskmaskinen känner av hur smutsig disken är och anpassar vattenförbrukning och temperatur därefter. Vid nyinstallation ska 5 valfria program köras innan Auto programmet helt anpassat sig och ger bästa resultat.

Grytdisk

Grytdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv.

Normaldisk

Använd för att diska normalt smutsad och även intorkad disk med tallrikar, uppläggningsfat, koppar och glass mm.

Skondisk

Om disken inte är så hårt smutsad, kan man välja Skondisk. Programmet är avsett för glas och porslin, som just använts och därför inte kräver ett så kraftfullt program.

Snabbdisk

Om disken är mycket lätt smutsad kan man välja Snabbdisk. Programmet används till glas och porslin som är mycket lätt smutsat, exempelvis kaffekoppar.

Grundkurs / Ekodisk

Avspolning

För att skölja diskgodset, medan du väntar på att maskinen skall bli full.

Om man önskar att använda tillval, se kapitel TILLVAL. Annars kan maskinen startas, se punkt 7.

Välj tillval

För att välja ett tillval tryck på någon av tillvalsknapparna

Över-/Underkorg

Överkorgsdisk

Om du endast har koppar och glas i överkorgen som behöver diskas kan du använda detta program.

Underkorgsdisk

När du endast vill diska tallrikar och bestick i underkorgen kan du använda detta program.

Temperatur

Med tillvalsknappen temperatur väljer du själv temperatur på diskningen. Du kan variera temperaturerna enligt nedan:

Program Normal °C Eco °C

Om du vill att maskinen ska starta vid en senare tidpunkt tryck på tillvalsknappen Födröjd start. Klocksymbolen på knappen lyser. Tryck därefter på Start/ stop-knappen och maskinen kommer att starta programmet 5 timmar senare. För att avbryta Födröjd start tryck tre sekunder på Start/ stop knappen.

Ekodisk

Diska bara full maskin

Vänta med diskningen tills maskinen är full, så sparar du energi.

Diska med lägre temperatur

Är disken bara lätt smutsad kan du sänka temperaturen.

Välj program med ekonomi torkning

För att spara energi, använd ekonomi torkning. Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt.

Skölj inte innan du diskar

Tack vare maskinens Maskinens goda diskegenskaper behöver du inte skölja disken under rinnande vatten 9

sbesparing

Ett tillval som förkortar programtiden men som använder mer vatten och energi till att göra rent disken. Kan användas till programen Grytdisk och Normaldisk.

Torkning

Om du önskar ett bättre torkresultat, tryck på tillvalsknappen Normal torkning och en symbol i form av tre vågformiga streck lyser. Önskar du ett program med Ekonomitork - tryck igen så släcks symbolen. Fläkten torkar disken även om du inte valt Normaltork, dock ej i programmet Snabbdisk.

Tryck på Start/Stop

Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen.

Ångrar du dig?

Om du vill byta program sedan du startat maskinen, tryck på Start/ Stop-knappen i tre sekunder. Välj sedan ett nytt program och tryck därefter på Start/ Stop-knappen.

Vill du stoppa i mer disk?

Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade.

Om maskinen stängs av med huvudströmbrytaren

Om maskinen stängs av med huvudströmbrytaren (eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får ström igen.

OBS!

Om strömmen stängs av eller om dörren är öppen i mer än 2 minuter kommer programmet att avbrytas.

After disken

När maskinen är färdig, drar den endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern.

Välj miljöanpassat diskmedel

Läs miljödeklarationer på förpackningen!

Anslut till kallt vatten...

om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max. 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet.

Genom att välja varmvattenanslutning kan du spara disktid och minska maskinens konsumtion av elenergi.

Ömtåligt diskgods / Status light

En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/glas

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disktemperatur och kortast möjliga program. Ingen torkvärme! Antika och mycket ömtåliga föremål bör inte diskas i maskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med lägsta temperatur och låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

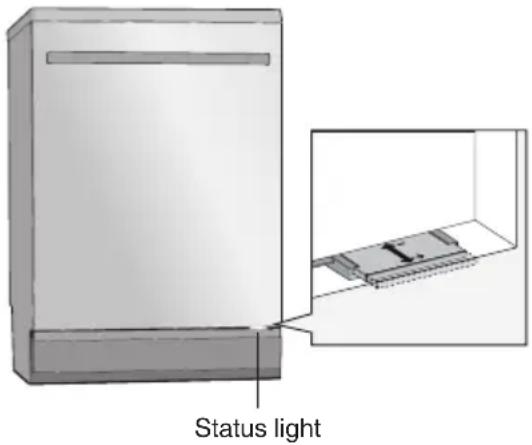

Status light

Status lighten på botten av diskmaskinen ger information i form av tre olika färger. Justera status lighten så att den syns tydligt genom att dra ut eller trycka in den transparanta plastlisten.

Blå

Ledigt utrymme. Programmet har startat, men du kan fortfarande fylla på med mer disk

Röd

Lasta inte. Du ska inte lasta in mer disk (risk för sämre diskresultat).

Blinkande röd

Det här indikerar fel. Se kapitel "Felindikationer" och "Felsökning".

Grön

Töm maskinen. Programmet är klart. Lampan lyser i två timmar.

Sköljmedel \*/ Salt

Fyll på sköljmedel

Torkningen går snabbare om man använder sköjmedel.

Maskiner med indikering på panelen

Maskiner med indikering på panelen

När sköljmedlet är slut och behöver fyllas på lyser symbolen ⚙️ för sköljmedel på panelen*.

Gör så här för att fylla på sköljmedel:

1. Vrid och lyft upp locket till sköljmedelsbehållaren till höger på doseraren. Här fyller du på och ställer in mängden sköljmedel som skall doseras i varje disk. 2. Fyll försiktigt på sköljmedel upp till vredet för doseringsinställning.

Ändra dosering om så önskas. Glöm inte att stänga locket.

\*OBS!

Efter påfyllning kan det dröja en viss tid innan symbolen slocknar.

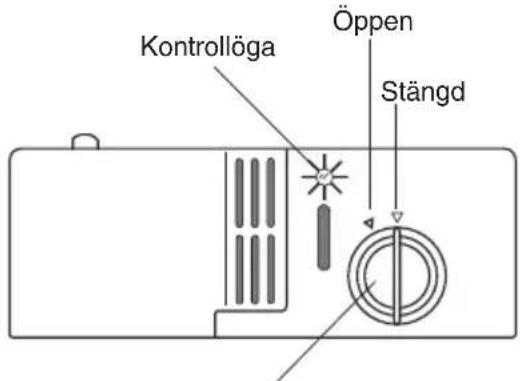

Maskiner med kontrollöga

Det finns ett kontrollöga mitt i doseraren (se bilden). Om ögat är helt svart, finns tillräckligt med sköljmedel. Om ögat däremot ser mer genomskinligt ut, behöver du fylla på sköljmedel, se nedan.

Lock för sköljmedel
Öppna genom att vrida och lyfta locket!

Välj dosering

Doseraren är normalt inställd på 1= mjukt vatten. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen.

Öppna sköljmedelslocket. Där finns doserarens inställningsvred. Ställ in på 1–6: ju hårdare vatten desto högre dosering.

Vid vatten med en hårdhetsgrad över 10-12 °dH bör du använda sköljmedel med citronsyra (s k surt sköljmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdningsfilter, dosera för mjukt vatten.

Alltför riklig dosering av sköljmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda sköljmedlet med hälften vatten.

För hög dosering av sköljmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar.

Fyll på salt

Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direkt efter påfyllningen.

Gör så här första gången:

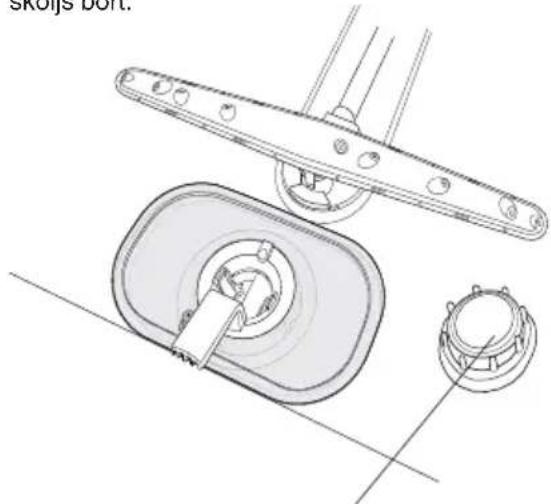

1. Skruva först bort locket enligt bilden.

2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten.

3. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.

4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.

5. Kör ett Normaldiskprogram så att ev. salt i maskinen sköljs bort.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett Normaldiskprogram så att ev. salt sköljs bort.

Lock till saltbehållaren

\*OBS!

Efter påfyllning kan det dröja en viss tid innan symbolen slocknar.

WARNING!

Häll aldrig maskindiskmedel i saltbehållaren. Avhärdaren förstörs!

Standardprogram

Program Auto	disk	Gryt disk	Normal disk**	Normal disk	Skon disk	Snabb disk	Av- spolning
	[8x2T]
Tillval - - -				°C ≈	°C	°C ≈	-
Fördiskar 1-3 2 0 2 0	0 0
Huvuddisk (°C) 55-6	5 55 55 65	50 60 -
Antal sköljar 2-3 3 2	2 2 2 1
Sista skölj och temperatur (°C)	60 60 60 70	50 60 -
Förbrukningsvärden*
1. Disktid (ca. timmar:minuter)	2:00-3:00 3	15 2:50 2:35	1:55 1:00	0:04
1. Energi (ca. kWh)	1,1-1,6	1,3	1,1	1,5	0,9	1,0	0,01
2. Disktid (approx. timmar:minuter)	1:40-2:25 2	50 2:35 2:10	1:35 0:45	0:04
2. Energi (ca. kWh)	0,6-0,9	0,6	0,7	0,9	0,5	0,6	0,01
Vattenförbrukning (liter)	13-21 19 10	5 16 10 19	3

* Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm.
** De här visade temperaturerna är valda från fabrik.

1. Anslutning till kallvatten ca. 15 °C

2. Anslutning till varmvatten 60 °C

Rengöring

Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning. Om du har kalkhaltigt (härt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket

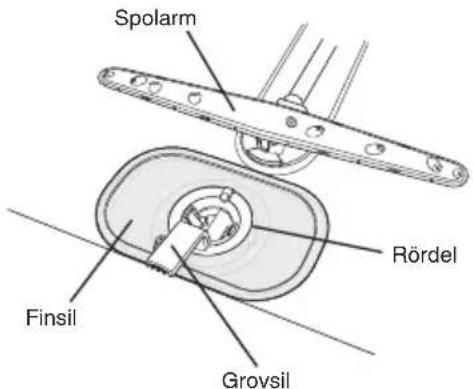

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avlopps pumpen. Töm grovsilen vid behov

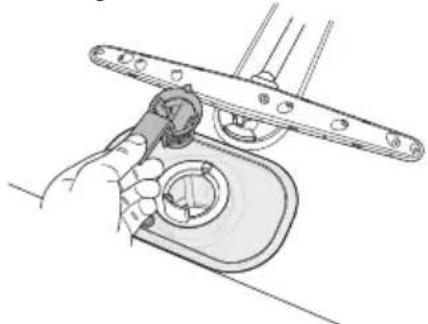

1. Lyft grovsilen rakt upp med hjälp av handtaget
2. Töm grovsilen. Glöm inte att sätta tillbaka den!

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

1. Vrid handtaget moturs ett varv.

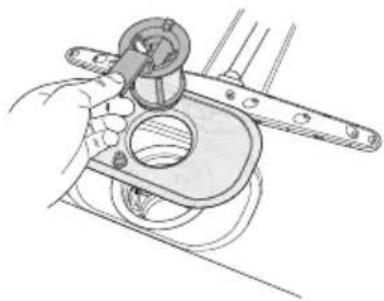

2. Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.

3 Plocka bort och rengör finsilen.

1. Återmontera i omvänd ordning. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen.

1. Lås fast silen genom att vrida handtaget medurs till stoppläge: handtaget ska peka rakt ut från diskmaskinen.

Diskmaskinen får inte användas utan silen är monterad! Om grovfilter inte är rätt fastsatt kan detta påverka diskresultatet!

Avloppspump

1. Gör maskinen strömlös genom att dra ut stickkontakten!
2. Ta bort grovsilen och rördelen.

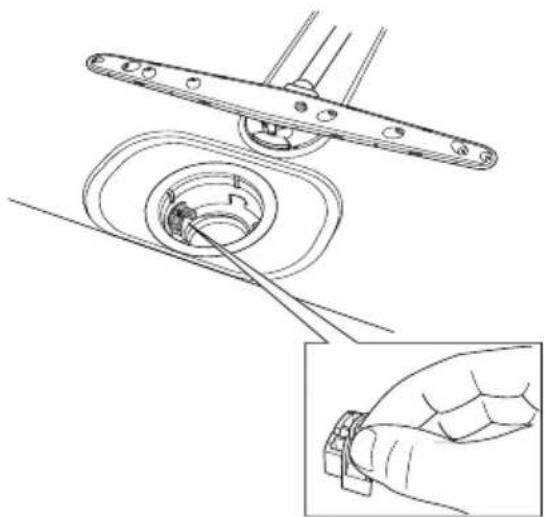

3. Ta bort den lilla gula passbiten till vänster i bottenbrunnen
   (se bild nedan).

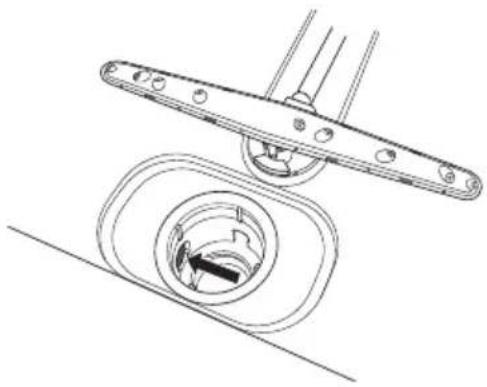

1. Genom att sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort even tuella stopp.
2. Montera tillbaka passbiten och silarna.
3. Sätt i stickkontaken i vägguttaget

Om maskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnads skyddet aktiverats.

• Stäng av vattnet.
• Dra ur stickkontakten ur vägguttaget.
• Ring Service

OBS!

Glöm inte montera tillbaka passbiten.

Hål och lagringar kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa den.
2. Peta bort skräpet med en nål eller liknande. Spolarmarna har även hål på undersdan.

För att den övre spolarmen ska kunna lossas måste överkorgen tas bort.

1. Dra ut överkorgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.
2. Lossa den övre spolarmen på samma sätt som den undre och gör rent den.

Rengör mellankorgen

1. Dra ut korgen
2. kontrollera hålen i spolrören

1. Rengör med en näl eller något liknande.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

En del av maskinens funktioner kan du programmera om. Du kommer in i maskinens ändringsprogram genom att använda maskinens vanliga knappar enligt anvisningarna nedan. Valet ligger kvar tills nästa gång du ställer om funktionen.

Även om maskinen stängts av med huvudströmbrytaren eller av annan anledning varit strömlös, kvarstår alla val, som var registrerade före strömavbrottet

Barnsäkert knapplås

Du kan förhindra att ett barn av misstag startar maskinen, eller ändrar inställningar, genom att programmera maskinen med ett knapplås, så att det krävs att man trycker på knapparna Temperatur och Torkval samtidigt för att kunna starta maskinen. Knapplåset aktiveras igen automatiskt efter tre minuter.

①

1. Stäng av maskinen med huvudströmbrytaren.

P

▶ ||

1. Håll inne knapparna Temperatur- och Torkval samtidigt som du trycker på huvudströmbrytaren. Temperatur- och torksymbolerna blinkar. Släpp temperatur och Torkvalknapparna.

2. Tryck på program-knappen, när symbolen för Autodisk är tänd är knapplåset aktiverat.

3. Tryck därefter Start/Stop-knappen för att lagra inställningen.

eller återställ:

①

1. Stäng av maskinen med huvudströmbrytaren.

P

▶

1. Håll knapparna Temperatur- och Torkval intryckta samtidigt som du trycker på huvudströmbrytaren.

2. Tryck på Program-knappen, när symbolen för Autodisk är släckt är knapplåset avaktiverat.

3. Tryck därefter på Start/Stop-knappen för att bekräfta inställningen.

Inställning av signal

Om du vill att maskinen ska avge en signal när den har diskat kan du programmera den med en signal. Maskinen är inställd utan signal vid leverans

①

1. Stäng av maskinen med huvudströmbrytaren.

(1)

1. Håll inne Fördröjd start-knappen samtidgt som du trycker på huvudströmbrytaren. Knappen blinkar. Släpp knappen.

P

1. Tryck på Program-knappen när Autodisk-symbolen lyser är signal aktiverad.

▶ ||

1. Tryck på Start/stop-knappen och inställningen lagras tills nästa gång du vill göra en ändring.

eller återställ:

①

1. Stäng av maskinen med huvudströmbrytaren.

(1)

1. Håll inne Födröjd start-knappen samtidigt som du trycker på huvudströmbrytaren. Knappen blinkar. Släpp knappen.

P

1. Tryck på program-knappen när Autodisk- symbolen är släckt är signal aktiverad.

▶ ||

1. Tryck på Start/stop-knappen och inställningen lagras tills nästa gång du vill göra en ändring:

Inställning av vattenhärdhet

Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhårdhet vid leverans.

1. Stäng av maskinen med huvudströmbrytaren.
2. Håll inne knapparna Start/stop- och Torkval samtidigt som du trycker på huvudströmbrytaren. Släpp Start/ stop och Torkval-knappen.
3. Tryck på Program-knappen en till sex gånger beroende på vattnets hård-hetsgrad. Programsymboler tänds allt eftersom tryckningar görs. Se illustration.

Inställning av vattenhårdhet °dH °fH
						0-5 0-9
						6-8 9-14
(auto)						9-14 15-25
						15-19 26-34
						20-29 35-52
						30-44 53-79
						45+ 80+
* Alla programindikationer släckta: Maskiner utan avhärdare samt maskiner med avhädrare och låg vattenhårdhet.

1. Tryck på Start/ stop-knappen och inställningen lagras tills nästa gång du vill göra en ändring.

Felindikationer / Felsökning

Display Typ av fel Åtgärd
	blinkar Överfyllnad Ring service
	+ kar Uttömningsfel Se “Tänkbara orsaker” i kapitel felsökning
	blinkar Vattenintagsfel	Kontrollera att kranen är öppen
	blinkar Ventilläckage	Stäng av kranen och kontakta service

För att ta bort felindikationerna från displayen, tryck av huvudströmbrytaren för att sedan slå på den igen.

Felsökning

Problem Tänkbara orsaker Åtgärder

Disken är inte ren

Fläckar eller slöja på porslinet

Porslinet har en vit/blå kladdig film

• Spolarmarna går inte runt
• Gammalt diskmedel Obs! Diskmedel är färskvara
  • Felaktig dosering av diskmedel. • D
• För svagt diskprogram
• Fel program
  • Felaktig lastning av maskinen
• Glas och koppar har vält under diskningen
• Maskin utrustad med avhärdare läcker salt
  • Felaktigt inställd avhärdare
• Felaktigt inställd sköljmedelsdoserare
• Saltbehållaren är tom
• Fosfatfritt diskmedel i kombination med hårt vatten
• För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad Etsning på (kristall) glas. Detta kan tyvärr inte åtgärdas bara förebyggas
• För hög sköljmedelsdosering

- Lyft av armarna och gör rent

- Undvik storförpackningar

sera efter vattnets hårdhetsgrad

- Välj tillvalet Normal temperatur eller byt till ett kraftigare program

- Byt till ett annat program

- Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna

- Ställ porslinet stadigt

- Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring Service

- Se kapitlet om avhärdare

- Se kapitlet om sköljmedel

- Fyll på salt

- Byt diskmedel

- Disk (kristall) glas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren

- Sänk doseringen. Se kapitlet om sköljmedel. Om vattnet är mycket mjukt kan du eventuellt späda ut sköljmedlet med hälften vatten

Problem Tänkbara orsaker Åtgärder
Fläckar på rostfritt eller silver	• Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset	• Skölj bort bort den här sortens matrester om du inte ska starta maskinen på en gång
Fläckar som är kvar efter diskningen	• Läppstift och te kan vara svårt att diska bort	• Byt till ett diskmedel med blekmedel
Slamrande ljud vid diskning	• Disken är inte rätt placerad eller spolarmarna går inte runt	• Kontrollera att porslinet står stadigt. Snurra på spolarmarna för att se att de går runt -
Maskinen startar inte	• Du har glömt att slå på huvudströmbrytaren	• Kontrollera
	• Luckan är inte ordentligt stängd.	• Kontrollera
	• En "propp"/ säkring har löst ut • Kontrollera
	• Stickkontakten sitter inte i väggen • Kontrollera
	• Vattenkranen är stängd	• Kontrollera
	• Överfyllnad/läckage • Kontrollera
	• Ett surrande ljud (avloppspumpen) hörs från maskinen, som ej upphör när strömmen bryts med huvudströmbrytaren	1. Stäng av vattenkranen2. Dra ur kontakten3. Ring därefter service
Vatten kvar i maskinen	• Stopp i avloppsslangen	• Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. Är den konformiga delen av röret kapad så att diametern är minst 16mm
	• Veck på avloppsslangen	• Kontrollera att slangen inte har några veck eller skarpa böjar
	• Silarna är igensatta • Rensa grovsil, finsil och filter
	• Föremål i avloppspumpen • Rensa avloppspumpen. Se kapitlet om rengöring
Dåligt lukt i maskinen	• Smuts kring lister och hörn	• Gör rent med en diskborste och låglöddrande ren-göringsmedel
	• Program med låg temperatur är valt under en längre tid	• Kör ett program med Normaltemperatur ca 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt	• För låg torkeffekt • Aktivera tillvalet N	Normal torkning (ej alla modeller)
	• Maskinen är inte fullastad	• Lasta maskinen full
	• Sköljmedlet är slut eller inställt på för låg dosering	• Öppna dörren på glänt efter avslutat program
	• Korgarna sitter inte i rätt läge	• Kolla att korgarna är i rätt horisontelläge och att mellankorgens vatten anslutning ligger i riktlinje med spolröret

Prestandainformation

Energimärkning

Europa: EN 50242

Antal kuvert: 12

Diskprogram: Normaldisk 55°C, Inga tillval

Programtid: 2:50 timmar:minuter

Anslutning: Kallt vatten 15 °C

Testmetod ljudmätning: IEC-704-3

Dosering vid test

Diskmedel: Enligt standard EN 50242

Fördisk: 5 gram

Huvuddisk: 25 gram

Sköljmedel: Enligt standard EN 50242

Sköljmedelsdosering: 3

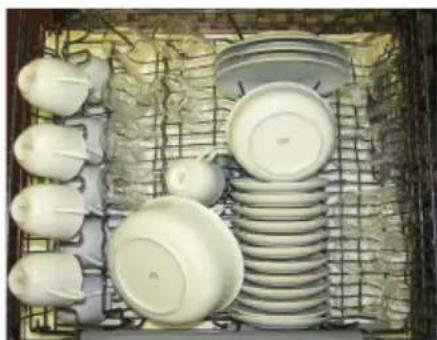

Lastning av diskmaskinen

Vikt: 48 kg/51 kg med avhärdare*

Elektrisk anslutning Se typskylt

Anslutning Se typskylt

* Vikten kan variera p g a olika specifikationer.
**Enligt standard, EN 50242

Installationsanvisning

Det är viktigt att du läser i genom följande instruktioner och anvisningar nedan. Genomför installation och anslutning enligt de separata instruktionerna.

Säkerhetsinstruktioner

• Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.
• Följ alltid gällande föreskrifter gällande vatten, avlopp och el.
• En felaktig eller bristfällig installation kan resultera i högre förbrukning av energi, vatten och diskmedel, vilket kan resultera i ökade kostnader och sämre diskresultat.
• Placera en vattentät skyddande bricka på golvet under diskmaskinen för att förhindra skador från vattenläckage.
• Innan maskinen skruvas på plats, testa diskmaskinen genom att köra Avspolningsprogrammet. Kontrollera att diskmaskinen fylls med vatten och töms. Kontrollera också att ingen av anslutningarna läcker.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

WARNING!

Stickkontakten måste vara urdragen eller eluttaget spänningslöst under arbetet!

Installation

• Kontrollera att allt är korrekt innan du startar installationen.
• Se till att området där diskmaskinen ska installeras är fast. Justera maskinens höjd med de justerbara fötterna. Dra åt låsmuttrarna.
• Starkare dörrfjädrar finns att köpa till diskmaskiner med en monterad trädörr. Fjädrarna finns i olika vikter och storlekar. Dörrfjädrarna kan köpas från den återförsäljaren som sålde diskmaskinen.

Anslutning till avlopp

• Se separat installationsinstruktion för all nödvändig information.
• Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 16 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.
• Ingen del av avloppsslangen får ligga högre än 950 mm över maskinens botten. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen.
• Slangen måste alltid mynna ut minst 350 mm över maskinens botten.
• Se till att avloppsslangen inte veckar sig.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

Anslutning till vatten

• Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.
• Det måste finnas en avstängningskran på tilloppsledningen. Avstängningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.
• När installationen är klar, öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslut till kallt vatten...

om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max. 70 °C)...

om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet.

Anslutning till el

Infomartion om den elektriska anslutningen hittas på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskiner försedd med en stickkontakt ska anslutas till ett jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningssladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Egna kommentarer

Service & Garanti / Snabbguide

Service

Innan du beställer service, läs kap. "Felsökning".

För service, kontakta närmaste serviceverkstad.

Garanti

Du hittar all information om garanti på garantikortet.

Snabbguide

1. Fyll korgarna

Skölj inte disken under rinnande vatten. Skrapa bara bort större matrester innan du lastar maskinen. Bekvämt och miljövänligt!

2. Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk

3. Se till att spolarmarna kan rotera fritt

4. Slå på huvudströmbrytaren

5. Välj program och tillval

6. Tryck på Start/Stop och stäng luckan

Miniprogramguide

Program Auto	disk	Gryt disk	Normal disk**	Normal disk	Skon disk	Snabb disk	Av- spolning
Tillval ---					°C		-
Fördiskar 1-3 2 0 2 0 0 0
Huvuddisk(°C) 55-65 55 55 65 50 60 -
Antal sköljar 2-3 3 2 2 2 2 1
Slutgiltig tempera-tur (°C)	60 60 60 70 50 60 -

Maskiner med indikator på panelet

\*Bemærk!

Elektrisk tilslutning Se typskylt

Maskiner med glansemiddelindikator på betjeningspanelet

Maskiner med glansemiddelindikator på betjeningspanelet. Når det er tomt for glansemiddel og nødvendig med etterfylling, lyser symbolet ✿ på panelet*.

Oppvaskmiddel: i samsvar med EN 50242

Forvask: 5 gram

Hovedvask: 25 gram

Glansemiddel: i samsvar med EN 50242
