Produkttyp	Fristående diskmaskin
Varumärke	Indesit
Modell	D 62 EU
Mått (B x D x H)	60 x 60 x 85 cm
Kapacitet	12 standardkuvert
Vattentrycksområde	20 kPa – 1 MPa (0.2 – 10 bar)
Spänning	Se typskylt (vanligen 220-240 V)
Total absorberad effekt	Se typskylt (vanligen 1900-2100 W)
Säkring	Se typskylt (vanligen 10-13 A)
Diskprogram	Intensivt, Daglig disk, Sköljning, Snabbdisk 25', Blötläggning
Knapp för temperaturökning	65°C för program 1 & 2
Vattenavhärdare	Justerbar saltförbrukning baserat på vattenhårdhet
Sköljmedelsfack	Justerbar dosering (6 lägen, standard 4)
Diskmedelsfack	Två fack för fördisk och huvuddisk
Filtersystem	Halvcirkelformigt filter, mikrofilter, kopp; rengörs månadsvis
Spolarmar	Övre och nedre, avtagbara för rengöring
Saltbehållarens kapacitet	Ca. 2 kg
Indikatorlampa för låg saltnivå	Ja
Översvämningsskydd	Ja (systemet stoppar vattentillförseln vid läcka)
Installation	Inbyggnadsbar (sats medföljer) eller fristående
Vattenanslutning	Standard kallvatten; varmvatten upp till 60°C möjligt
Avloppsslangens längd	Tillräcklig för installation; plastböj medföljer
Ljudnivå	Ej specificerad (uppskattad ~52 dB)

Vanliga frågor - D 62 EU INDESIT

Hur startar jag ett diskprogram på Indesit D 62 EU diskmaskin?

Vrid programvredet till önskat program. Tryck på PÅ/AV-knappen; indikatorlampan tänds. Se till att vattenkranen är öppen och luckan är stängd.

Varför startar inte min diskmaskin?

Kontrollera att apparaten är ansluten och att strömförsörjningen fungerar. Se till att luckan är ordentligt stängd, PÅ/AV-knappen är intryckt och vattenkranen är öppen.

Vad ska jag göra om disken inte blir ren?

Kontrollera att det finns tillräckligt med diskmedel i facket. Se till att rätt program är valt. Rengör filtret och mikrofiltret. Kontrollera att spolarmarna roterar fritt.

Hur fyller jag på salt i vattenavhärdaren?

Skruva av locket på saltbehållaren under nedre korgen. Om första användning, fyll först med vatten. Häll i cirka 2 kg diskmaskinssalt. Skruva tillbaka locket. Fyll på när indikatorlampan för låg saltnivå tänds.

Hur justerar jag doseringen av sköljmedel?

Öppna locket på sköljmedelsfacket. Använd en skruvmejsel för att vrida på doseringsjusteringen (F) under locket. Det finns 6 lägen; standard är 4. Öka om vattendroppar finns kvar, minska om vita ränder uppstår.

Vad ska jag göra om diskmaskinen inte tömmer?

Kontrollera om avloppsslangen är böjd eller klämd. Se till att slangen inte är blockerad och att avloppsledningen är fri.

Hur rengör jag filtren?

Ta bort filterenheten genom att dra kopphandtaget uppåt. Skölj det halvcirkelformiga filtret (A) och koppen (C) under vatten. En gång i månaden rengör du mikrofiltret (B) med en tandborste. Sätt ihop och sätt tillbaka.

Varför finns det kalkavlagringar eller en vit hinna på min disk?

Se till att locket på saltbehållaren är ordentligt stängt. Justera sköljmedelsdoseringen till ett högre läge vid behov. Kontrollera att vattenavhärdaren är korrekt inställd för din vattenhårdhet.

Kan jag använda diskmaskinen med varmvatten?

Ja, du kan ansluta till varmvatten upp till 60°C. Detta minskar programtiden med cirka 15 minuter men kan minska rengöringsprestanda något.

Hur rengör jag spolarmarna?

Ta regelbundet bort spolarmarna (övre och nedre) genom att skruva loss dem. Rengör hålen med en tandpetare eller liknande för att ta bort matrester. Skölj under vatten och sätt tillbaka.

BRUKSANVISNING D 62 EU INDESIT

Instruktioner för installation och användning

Opvaskemaskine

SE Diskmaskin 21 Installation och användning

Nærbilde (betjeningspanel)

På/av knapp (ON - OFF)

Varsellampe for på/av (ON - OFF)

Dørhåndtak

Programvelger

"65°C" knapp

Saltbeholderen skal fylles opp när varsellampen for "mangel på salt" på panelet tennes.

Läs noggrant instruktionerna i detta häfte då de ger viktiga anvisningar för säker installation, användning och underhåll.

Denna diskmaskin är i överensstämmelse med EU-direktiv:

• 73/23 från 73/02/19 (Lågspänning) och följande ändringar.

• 89/336 från 89/05/03 (Elektromagnetisk kompatibilitet) och följande ändringar.

• Ta försiktigt bort förpackningsmaterialet.

• Kontrollera att diskmaskinen är hel när du har tagit bort förpackningen. Vid eventuella tveksamheter, kontakta kvalificerad yrkespersonal.

• Diskmaskinen får endast användas av vuxna och för diskning i hemmet.
• Grundläggande föreskrifter som ska följas vid användningen:
• Rör inte vid diskmaskinen med bara fötter eller blöta händer eller fötter.

• Det avrådes från att använda förlängningssladdar och multipeluttag.

• Elkabeln får inte böjas eller tryckas samman ansenligt och farligt mycket under installationen.

• Diskmaskinen ska kopplas från elnätet vid felfunktion eller underhållsarbeten.

• Barn ska hållas på behörigt avständ från diskmedel och diskmaskinen när den är öppen.

• Diskmaskinen får aldrig installeras utomhus, inte ens om utrymmet har ett tak, och det är mycket farligt om den utsätts för regn och oväder.
• Rör inte vid motståndet under eller direkt efter ett diskprogram.
• Luta dig inte mot eller sitt på den öppna luckan då diskmaskinen kan välta.
• Vid ett fel ska du stänga vattenkranen och dra ut kontakten ur vägguttaget. Försök sedan att konsultera kapitel "Har du något problem?". Kontakta en serviceverkstad om du inte hittar en lösning.
• Förbrukade diskmaskiner ska göras obrukbara genom att elkabeln skärs av och lucklåset förstörs.

För att garantera att denna diskmaskin fungerar på ett effektivt och säkert sätt ska du:

● endast vända dig till auktoriserade serviceverkstäder
● endast kräva att originalreservdelar installeras

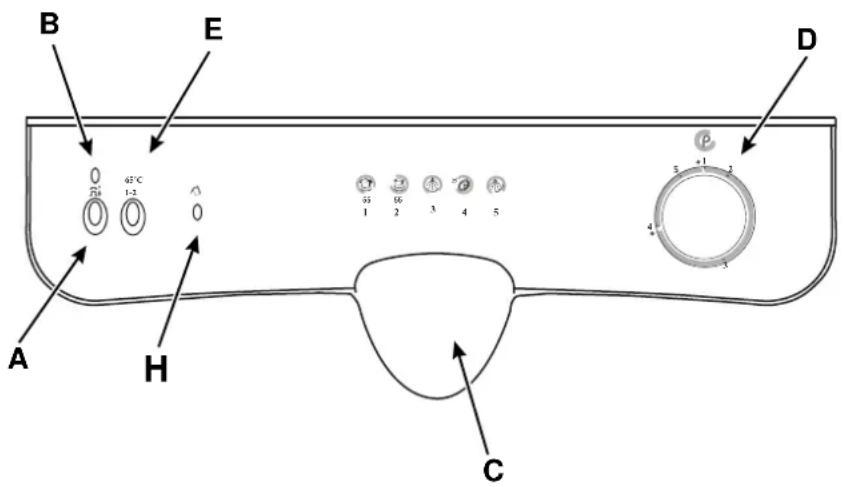

Närbild (manöverpanel)

Knapp för tillslagen/frånslagen (ON - OFF)

Signallampa för tillslagen/frånslagen (ON - OFF)

Handtag för öppning av lucka

Ratt för programval

Knapp "65°C"

Signallampa för "saknas salt"

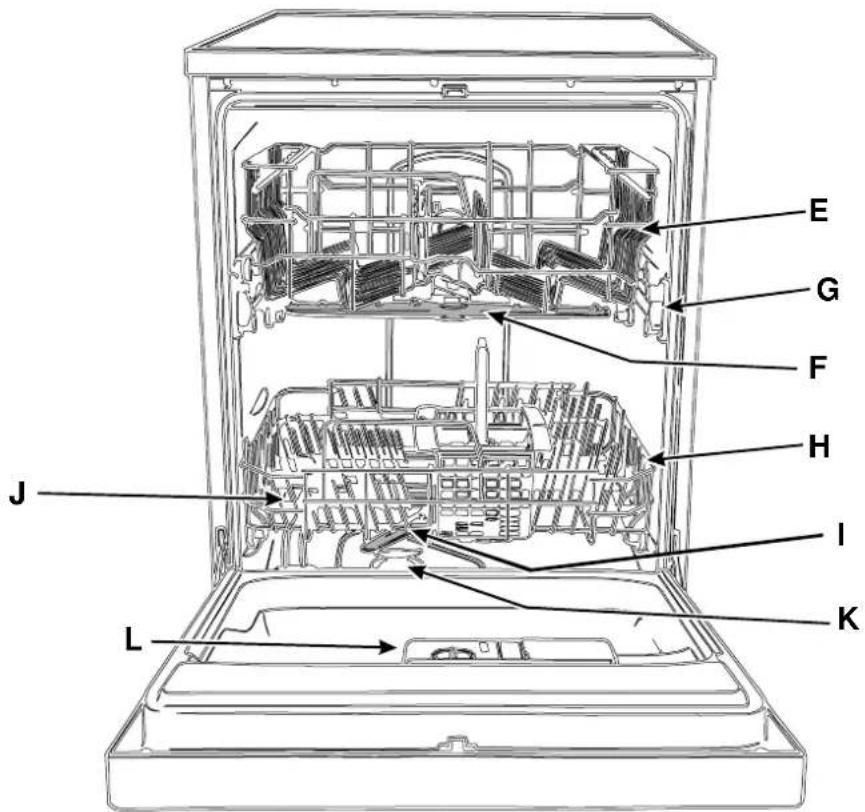

Närbild (inuti)

Inställning av korghöjd

Nedre korg

Nedre spolarm

Plugg till saltbehållare

Diskfilter

Behållare för diskmedel och glansmedel

Tekniska karakteristika

Bredd 60 cm

Djup 60 cm

Höjd 85 cm

Kapacitet 12 standardkuvert

Tryck för vattentillförsel 20 KPa÷ 1MPa (0,2 ÷ 10 bar)

Spänningstillförsel Se märkplåt

Total effektförbrukning Se märkplåt

Säkring Se märkplåt

Salt ....

Salt

Vattnets hårdhetsgrad varierar beroende på orten. Om det kommer in hårt vatten i diskmaskinen bildas det beläggningar på disken.

Tack vare en vattenavhärdare som använder specifikt salt för diskmaskin, elimineras kalken i vattnet.

Påfyllning av salt i vattenavhärdaren

Använd alltid specifikt salt för diskmaskin.

Saltbehållaren är

placerad under den nedre korgen och fylls på så här:

1. Dra ut den nedre korgen, skruva loss och ta bort behållarens plugg.

2. Om behållaren fylls på för första gången ska den fyllas på med vatten.

3. Placera tratten som medföljer i hålet och för in cirka 2 kg salt. Det är normalt att lite vatten rinner ut från behållaren.

4. Skruva åter åt pluggen ordentligt.

Saltbehållaren ska fyllas på när aktuell signallampa för "saknas salt" tänds på manöverpanelen.

Observera: För att undvika att det bildas rost rekommenderas det att fylla på salt precis innan en diskning.

Inställning av saltförbrukning

Diskmaskinen är förberedd för inställning av saltförbrukningen i förhållande till det använda vattnets hårdhetsgrad, så att saltförbrukningen optimeras.

Du kan få veta hårdhetsgraden på vattnet i din hemkommun av vattenförsörjningsverket.

Utför inställningen enligt följande instruktioner:

1. Skruva loss saltbehållarens plugg.
2. Det finns en pil (se figuren bredvid) på behållarens krage, vrid om det behövs pilen från tecknet "-" moturs mot tecknet "+" beroende på det tillförda vattnets hårdhetsgrad.

Det rekommenderas att utföra inställningen enligt följande schema:

Vattnets hårdhetsgrad
°fH °dH mmol/l		Väljarens läge	Saltförbrukning (gram/program)	Varaktighet (program/2kg)
0 -10 0	17 0 - 1,7	/ 0 /
10 - 25	18 - 44 1,8	- 4,4	-	20 60
25 - 50	45 - 89 4,5	- 8,9 MED	40 40
> 50 >	89 > 8,9		+	60 25

Diskmedel och glansmedel .....

Diskmedel

Använd endast specifikt diskmedel för diskmaskin. Påfyllningen av diskmedel ska utföras före varje diskning enligt anvisningarna i "Programtabell". Diskmedelsfördelaren är placerad inuti luckan.

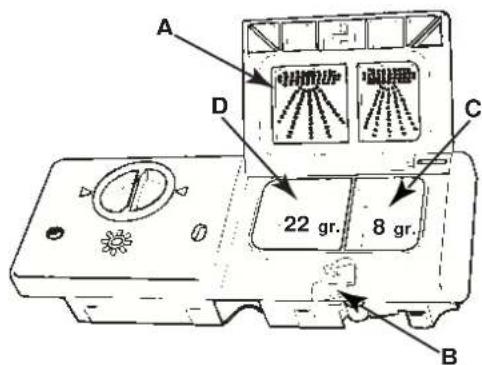

Påfyllning av diskmedel

Öppna lock "A" genom att trycka på knapp "B". Diskmedlet ska hållas i de 2 skålarna "C" och "D" upp till kanten När diskmedlet har hållts i, ska du stänga locket och trycka på det tills det snäpper fast.

I handeln finns diskmedel för diskmaskiner i tablettform. Om du använder dig av dessa ska du lägga en tablett i skål "D" och stänga locket.

Om du använder diskmedel i pulver eller flytande form kan du även kila fast de 2 medföljande pluggarna i de perforerade delarna av lock "A" innan du stänger det. Dessa förbättrar ytterligare diskeffekten.

Observera: Underlätta lockets fastsnäppning genom att ta bort eventuella diskmedelsrester som kommit på skålens kant innan du stänger locket.

Glansmedel

Denna produkt gör disken mer glansig och förbättrar torkningen. Glansmedelsbehållaren är placerad inuti luckan. Den ska fyllas på cirka var 80:e diskning (på modeller med signallampa för "saknas glansmedel" ska den fyllas på när aktuell signallampa tänds).

Påfyllning av glansmedel

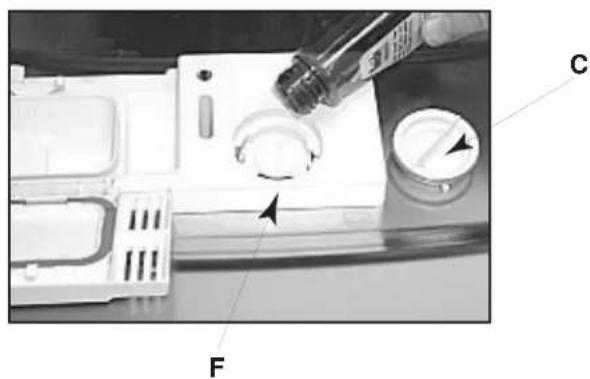

Öppna behållaren genom att vrida plugg "C" moturs. Se till att glansmedlet inte rinner över när du fyller på. Det går att ställa in den fördelade mängden genom att reglera regulatorn "F" som är placerad under locket "C" med en skruvmejsel. Det finns 6 olika lägen. Normalläget är 4.

Viktigt:

Inställningen av glansmedlets fördelning gör att torkningen kan förbättras.

Om det blir kvar vattendroppar eller fläckar på disken ska regulatorn vridas mot högre tal. Om disken har vita ränder ska regulatorn vridas mot lägre tal.

Innan disken sätts i korgarna ska du ta bort större matrester för att undvika tilltäppning av filtren med påföljande reducerad diskfunktion.

Om kastruller och stekpannor har mycket beläggningar rekommenderas det att sätta dem i blöt i väntan på diskningen.

Det undviks på det sättet ytterligare diskningar.

Dra ut korgarna för att underlätta placeringen av disken.

Användning av den nedre korgen

Det rekommenderas att placera den mest svårdiskade disken i den nedre korgen:

kastruller, lock, flata och djupa tallrikar, enligt figuren bredvid.

Serveringsfat och stora lock ska helst placeras vid korgens sidor, dock utan att blockera den övre spolarmens rotation.

- Kastruller, salladsskålar osv. ska alltid vändas upp och ned.

- Mycket djup disk ska placeras snett så att vattnet kan strömma fritt.

- Besticken placeras med handtagen vända nedåt. Om korgen är försedd med sidoinsatser, förs teskedarna in var för sig i de därtill avsedda öppningarna (se figur A). Speciellt långa bestick placeras horisontellt fram i den övre korgen.

Användning av den övre korgen

Den övre korgen är avsedd för ömtålig och lätt disk som glas, te- och kaffekoppar, assietter, men även fat, låga salladsskålar, stekpannor och eldfasta formar som bara är lite nedsmutsade.

- Placera den lätta disken så att den inte flyttas av vattenstrålarna.

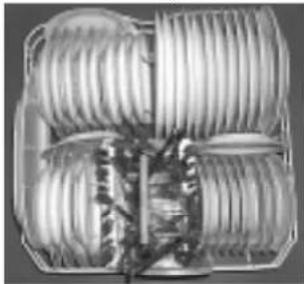

Inställning av övre korgen.

Det går att reglera den övre korgen i högt eller lågt läge. För att göra detta ska du öppna skenornas stoppanordningar och dra ut korgen. Placera den med de bakre hjulen i högt eller lågt läge och låt den därefter glida längs skenorna tills dess att även de främre hjulen kommit på plats. Stäng stoppanordningarna på nytt (se figur F)

nedre korg

Start av diskmaskinen

Start av ett diskprogram....

1. Kontrollera att kontakten sitter i vägguttaget.
2. Kontrollera att vattenkranen är helt öppen.
3. Placera disken (se kapitel "Placering av disk").
4. Häll i diskmedel (se kapitel "Salt, diskmedel och glansmedel").
5. Vrid ratten, som är placerad till höger på manöverpanelen, medurs tills den sammanfaller med referensmärket med symbolen eller numret på det program du önskar utföra (se kapitel "Programtabell").
6. Tryck på knapp ON-OFF. Signallampan ON-OFF tänds och diskprogrammet börjar.

Ångra eller ändra ett inställt program....

Förutsättning: man kan endast ändra ett just påbörjat program.

Tryck på knapp ON-OFF. Aktuell signallampa släcks. Vrid ratten medurs till önskat program (se avsnitt "Start av ett diskprogram") och starta därefter åter diskmaskinen med knapp ON-OFF.

Om du glömt ställa in disk....

Det går att avbryta ett program, om det nyss påbörjats, genom att trycka på knappen för ON-OFF och därefter ställa in disken, se till att inte bränna dig på den varma ångan. Sätt på diskmaskinen på nytt och programmet återupptas vid den punkt där det avbrutits.

Efter diskningen.....

När ratten slutar rotera och stannar på ett märke för STOP (se figuren) är programmet klart. Stäng av diskmaskinen genom att trycka på knapp ON-OFF, stäng vattenkranen och öppna luckan försiktigt för att inte bränna dig på den heta ångan.

Vänta några minuter innan du tar ut disken. Du undviker på det sättet att hantera varm disk som är känsligare för stötar och det uppnås en bättre torkning.

Knappar för programändring

Knapp"65°C"

Denna knapp (se manöverpanel bokstav "E") ökar, om den är nedtryckt, vattentemperaturen för diskningen till 65°C. Den används när man behöver diska kastruller eller porslin med intorkade rester.

Den rekommenderas inte för ömtåligt diskgods då de höga temperaturer som nås kan göra ytorna matta eller bleka dekoren, efter många diskningar.

Programtabell

ProgramAnvisningar för programval		Beskrivning av programmd	Diskmedel fördisk och diskning	Glansmedel
1) Energisk diskning	Mycket nedsmutsat porslin och kastruller. (Ska inte användas för ömtåligt diskgods.)	Fördisk med varmvatten.Fördisk med kallyvatten.Fördängd diskning vid 55°C.Sköljning med 70°C varmvatten.Torkning.	8+22 gr.*
2) Normal diskning	Normalt nedsmutsat porslin och kastruller.Standardprogram för den dagliga disken.	2 fördiskningar med kallyvatten.Fördängd diskning vid 55°C.Sköljning med 70°C varmvatten.Torkning.	8+22 gr.*
3) Sköljningar	Disk som endast ska sköljas av och torkas.	Sköljning med 70°C varmvatten.Torkning.		*
4) Snabbdisk 25'	Snabbt ekonomiprogram som ska användas för diskgods direkt efter användning.Utan torkning.	Kort diskning vid 55°C.Sköljning med kallyvatten.	22 gr.
5) Upplösning	Inledande diskning av kastruller och porslin i väntan på full last efter nästa måltid.	Kort diskning med kallyvatten för att förhindra intorkning av matrester på disken.

Spartips

• Det är viktigt att helst starta diskmaskinen med full last för att optimera förbrukningen. Det går att använda upplösningsprogrammet för att undvika att det bildas dålig lukt eller beläggningar under tiden.

• Välj lämpligt program: Programvalet beror på den typ av disk som ska diskas och hur smutsig den är.

• Dosera rätt mängd diskmedel: Om du överdriver mängden diskmedel får du inte renare disk utan bara större miljöpåverkan.

• Disken behöver inte sköljas av innan den sätts in i diskmaskinen.

Skötsel av diskmaskinen

Stäng vattenkranen och låt luckan vara på glänt efter varje diskning så att det varken står stilla fukt eller dålig lukt.

Dra ut kontakten

Innan all rengöring och underhåll ska kontakten alltid dras ut ur uttaget. På det sättet utsätts du inte för någon fara.

Inga lösningsmedel eller slipmedel

Vid rengöringen av diskmaskinens utsida och gummidelar får det varken användas lösningsmedel eller slipmedel utan bara en trasa som blötts med ljummet vatten och milt rengöringsmedel.

Ta bort eventuella fläckar på karets yta med en trasa som blötts med vatten eller lite ättika, eller en specialprodukt för rengöring av diskmaskinen.

Om du reser bort på semester

När du reser bort på semester rekommenderas det att köra ett program utan disk, dra ur kontakten, stänga vattenkranen och lämna luckan på glänt. Packningarna håller på det sättet längre och det bildas inte dålig lukt.

Vid en eventuell flytt

Vid en eventuell flytt ska diskmaskinen helst bibehållas i vertikalt läge. Luta den mot baksidan om det är nödvändigt.

Packningar

En av de faktorer som gör att dålig lukt står stilla inuti diskmaskinen beror på matrester som blir kvar på packningarna. Det räcker att rengöra dem regelbundet med en fuktig svamp.

Rengöring och speciella underhållsmoment

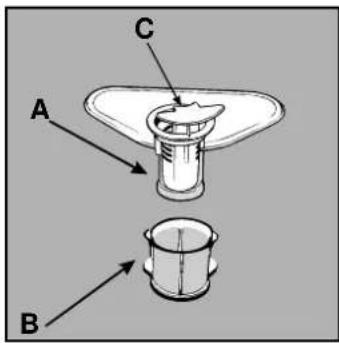

Filterenhet

Filterenheten måste rengöras för att det alltid ska gå att uppnå bra diskresultat.

Diskvattnet rengörs från matrester tack vare filtret och återcirkuleras fullkomligt filtrerat. Efter varje diskning är det därför lämpligt att ta bort de största orenheterna som hålls

kvar av bägaren "C" och

det halvrunda filtret "A" genom att skölja det under rinnande vatten. Dra ut filterenheten genom att dra bägarens handtag uppåt. Minst en gång i månaden måste hela filterenheten rengöras, som består av det halvrunda filtret "A" och mikrofiltret "B".

Använd en borste för rengöringen av filtret och mikrofiltret.

Sätt därefter åter ihop delarna enligt figurerna nedan och för in hela filterenheten i diskmaskinen genom att placera den i sitt säte och trycka nedåt.

Diskmaskinen får inte användas utan filter. En felaktig tillbakasättning av filtren kan reducera diskkapaciteten eller skada diskmaskinen.

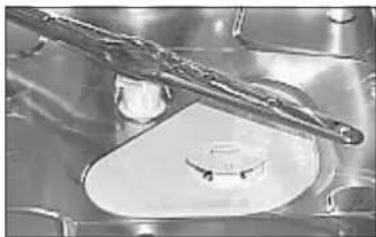

Det kan hända att matrester fastnar på spolarmarna och täpper till hålen. Kontrollera och rengör dem regelbundet (se "Närbild" (inuti), bokstäver F - I).

Har du något problem?

Det kan hända att diskmaskinen inte fungerar eller fungerar dåligt. Innan du ringer service kan vi tillsammans gå igenom vad som kan göras. Du kanske har glömt att trycka på någon knapp eller glömt att utföra en åtgärd som behövs för diskmaskinens funktion.

Diskmaskinen startar inte

Har du kontrollerat att:

Kontakten sitter ordentligt i uttaget, bostadens ström är tillslagen, luckan är ordentligt stängd, knappen för tillslagen-frånslagen är i läge "ON", kranen är öppen.

Diskmaskinen tar inte in vatten

Har du kontrollerat att:

Kranen är öppen och ordentligt ansluten till slangen, det inte saknas vatten i bostaden eller trycket inte är för lågt, slangen är böjd, vattenslangens filter är tilltäppt.

Disken blir inte ren

Har du kontrollerat att:

Kranen är öppen och ordentligt ansluten till slangen, det inte saknas vatten i bostaden eller trycket inte är för lågt, slangen är böjd, vattenslangens filter är tilltäppt.

Diskmaskinen tömmer inte

Har du kontrollerat att:

Avloppsslangen inte är böjd.

Det blir kvar kalkbeläggningar eller en vit hinna på disken

Har du kontrollerat att:

Saltbehållarens plugg är ordentligt stängd, doseringen av glansmedel är korrekt inställd.

Om diskmaskinen inte fungerar trots alla kontroller och det problem som du har upptäckt kvarstår, kontakta närmaste auktoriserade serviceverkstad och uppge följande information.

- Typen av fel.

- Modellens beteckning (Mod. ...) och serienumret (S/N ....) som anges på märkplåten som är placerad på luckans insida.

Vänd dig aldrig till oauktoriserade tekniker och godkänn inte installation av reservdelar som inte är original.

Installation

Placering

Placera diskmaskinen på det utvalda stället. Diskmaskinen kan fästas med sidorna eller bakstycket vid intilliggande skåp eller vid väggen. Diskmaskinen är försedd med slangar för tillförsel och tömning av vatten som kan riktas åt höger eller vänster för en lämplig installation.

Denna modell av diskmaskin kan sättas in under en arbetsbänk och därför bifogas en monteringssats med tillhörande bruksanvisning.

Nivellering

När diskmaskinen har placerats kan du om det behövs ställa in diskmaskinens höjd och nivellera den så att den står horisontellt, genom att skruva åt eller loss fötterna. Den ska hur som helst inte luta mer än 2°.

En bra nivellering garanterar diskmaskinens goda funktion.

Anslutning till kallvattenuttaget

Anslut inloppsslangen till ett kallvattenuttag med en flänsad mynning på 3/4 gas och se till att skruva åt den ordentligt på kranen (se fig. 1).

Om vattenslangen är ny eller inte har använts under lång tid ska du före anslutningen låta vattnet rinna och kontrollera att det blir klart och utan orenheter. Utan denna säkerhetsåtgård finns det risk för att vatteninloppet täpps till och skadar diskmaskinen.

Anslutning till varmvattenuttaget

Diskmaskinen kan tillföras värmvatten från nätet (centraliserat system, värmeelement) som inte överskrider en temperatur på 60°C.

I det fallet förkortas diskningen med cirka 15 minuter och diskkapaciteten blir obetydligt reducerad.

Anslutningen ska utföras till varmvattenuttaget på samma sätt som vid den beskrivna anslutningen till kallvattenuttaget.

Översvämningsskydd

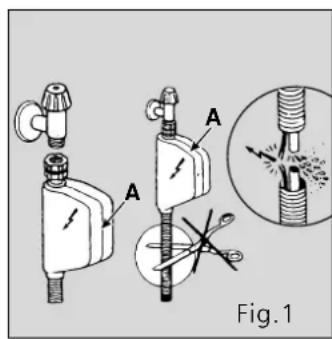

Diskmaskinen är försedd med ett system som avbryter vattentillförseln vid ett eventuellt fel på inloppsslangen eller läckage inuti diskmaskinen, och förhindrar på det sättet att din bostad vattenskadas. Om dosan (som innehåller de elektriska delarna) av någon anledning skulle skadas ska du omedelbart frånkoppla eluttaget från elnätet. För att garantera översvämningsskyddet måste dosan "A" med vattenslangen endast vara ansluten till kranen i det läge som visas i figuren.

Vattenslangen får aldrig under några omständigheter skäras av då den innehåller delar under spänning. Om slangen inte är tillräckligt lång för anslutningen, ska den bytas ut mot en slang som är tillräckligt lång. Slangen kan beställas från specialiserade återförsäljare eller serviceverkstaden.

Anslutning till avloppsslangen

För in avloppsslangen i ett avloppsrör med en minsta

diameter på 4 cm eller lägg den i diskhon. Undvik överdrivna hopklämningar eller böjningar och använd den speciella rörböj av plast som medföljer (se figuren bredvid). Den fria änden måste vara på en höjd mellan 40 och 100 cm och får inte vara nedsänkt i vatten.

Observera: Den speciella rörböjen av plast ska fästas ordentligt vid väggen för att undvika att slangen rör sig och att det kommer vatten utanför avloppet.

Elanslutning

Kontrollera att nätspänningen och –frekvensen motsvarar de som anges på märkplåten som är placerad på luckans rostfria insida, och att det elsystem dit den ansluts är dimensionerat för den max. ström som anges på märkplåten. Sätt därefter i kontakten i ett eluttag som är försett med en effektiv jordanslutning (systemets jordning är en säkerhetsgaranti som föreskrivs enligt lag). Om det eluttag dit diskmaskinen ansluts inte motsvarar kontakten ska den bytas ut mot en passande kontakt hellre än att det används adaptrar eller shuntar då de kan orsaka överhettningar eller brandfara.

Vi råder dig att endast vända dig till en Auktoriserad Serviceverkstad om elanslutningssladden skulle vara skadad och måste bytas ut.

Sikkerhedsråd

ADVARSEL

Saltbeholderen fyldes när salt-kontrollampen lyser.
