Produkttyp	Luftkylare / förångningskylare
Modell	DF-AF1833C
Märkspänning	220-240 V AC, 50 Hz
Märkeffekt	110 W
Fläktens effekt	91,91 W
Mått (B x H x D)	83 x 36 x 28 cm
Vikt	7,5 kg
Maximalt luftflöde	6,86 m³/min
Maximal lufthastighet	1,81 m/s
Servicevärde	0,07 (m³/min)/W
Standby-effekt	0,19 W
Ljudeffektnivå	66,21 dB(A)
Fjärrkontrollsbatteri	1 x CR2032 (ingår)
Timerinställningar	1, 2, 4 eller 8 timmar
Fläktlägen	Normal, Natur, Sömn
Oscillation	Vertikal lamelloscillation (vänster/höger)
Horisontell lamelljustering	Upp/ned-justering
Kylning och befuktning	På/av med vattenbehållare
Vattenbehållare	Utdragbar låda med markering för max vattennivå
Låg vattenvarning	Hörbar signal i 10 sekunder
Automatisk avstängning	När vattenbehållaren tas bort; efter 15 timmars drift (avaktiveringsbar)
Filter	Dammfilter (dammsugning) och vattenfilter (blötläggningstvätt)
Återställning efter strömavbrott	Återgår till standby-läge
Säkerhetsfunktioner	Automatisk avstängning vid tippning; varningar för barnsäkerhet
Avsedd användning	Inomhus, torr, ren miljö
Avfallshantering	Återvinn på insamlingsplats; inte hushållsavfall

Vanliga frågor - DF-AF1833C Cotech

Hur fyller jag vattenbehållaren?

Lås upp vattenbehållaren, dra ut lådan och fyll med kallt vatten och is eller frysklossar upp till maximal vattennivåmarkering. Fyll inte över. Skjut tillbaka lådan och lås den.

Hur rengör jag filtren?

Tryck på fjäderfästena på dammfiltret (A) för att ta bort det, ta sedan bort vattenfiltret (B). Dammsug dammfiltret. Blötlägg vattenfiltret i varmt tvålvatten, skölj och sätt tillbaka i omvänd ordning.

Hur ställer jag in timern?

Tryck på TIMER-knappen på kontrollpanelen eller fjärrkontrollen upprepade gånger för att välja 1, 2, 4 eller 8 timmar. Luftkylaren stängs automatiskt av efter inställd tid.

Vad är naturläge?

I naturläge varierar fläkthastigheten enligt ett fast mönster baserat på vald hastighet, växlande mellan av, låg, medel och hög för att simulera naturliga vindbyar.

Vad är sömnläge?

Sömnläge följer samma mönster som naturläge men minskar hastigheten med 30-minutersintervall. Till exempel, startar på hög, sjunker till medel efter 30 min, sedan till låg efter ytterligare 30 min.

Hur använder jag fjärrkontrollen?

Sätt i ett CR2032-batteri med pluspolen (+) uppåt. Rikta fjärrkontrollen mot IR-mottagaren på enheten. Knapparna motsvarar dem på kontrollpanelen.

Varför piper enheten kontinuerligt?

Ett kontinuerligt pip i 10 sekunder indikerar låg vattennivå. Fyll på vattenbehållaren. Om knappljudet är irriterande kan du stänga av det genom att hålla in knapparna för horisontell och vertikal lamell samtidigt i 3 sekunder.

Hur stänger jag av knappljudet?

Håll in knapparna för horisontell lamell (UPP/NER) och vertikal lamelloscillation (VÄNSTER/HÖGER) samtidigt i 3 sekunder. Upprepa för att aktivera igen.

Vad händer efter ett strömavbrott?

Luftkylaren går automatiskt till standby-läge när strömmen återkommer. Tryck på ON-knappen för att återuppta driften.

Kan jag använda kylaren utomhus?

Nej, luftkylaren är endast avsedd för inomhusbruk i en torr, ren miljö. Användning utomhus kan skada enheten och skapa säkerhetsrisker.

BRUKSANVISNING DF-AF1833C Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar normalt.
• Produkten får endast anslutas till ett vägguttag med 220–240 V AC, 50 Hz.
• Se till att vägguttaget där nätkabeln ansluts sitter lättillgängligt eftersom nätkabeln används som frånkopplingsanordning från elnätet.
• Försök aldrig reparera eller modifiera produkten på något sätt.
• Använd aldrig produkten om den inte fungerar normalt eller om höljet, nätkabeln eller stickproppen på något sätt är skadade.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten på sådant sätt att den kan falla ned i vatten eller andra vätskor.
• Placera aldrig produkten på sådant sätt att den kommer i kontakt med heta ytor.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Placera aldrig nätsladden över heta ytor, skarpa kanter eller hörn.
• Produkten är endast avsedd för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Stick aldrig in något föremål eller fingrar genom fläktgallren.
• Lämna aldrig barn utan tillsyn när de vistas i produktens närhet.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng av med strömbrytaren och dra därefter ut stickproppen ur vägguttaget.
• Använd aldrig produkten i miljöer där explosiva gaser eller ämnen förvaras.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Låt aldrig barn leka med produkten.
• Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.

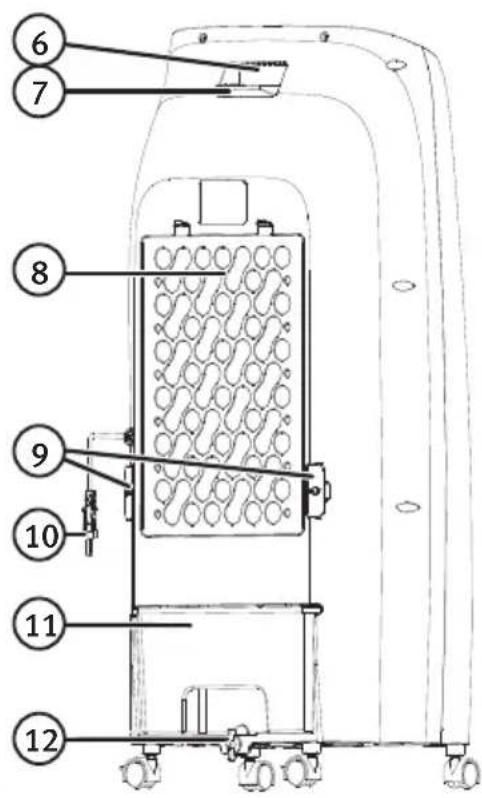

Knappar och funktioner

1. Display
2. Manöverpanel
3. IR-mottagare för fjärrkontroll
4. Luftutlopp
5. Nivåfönster för vattentank
6. Bärhandtag
7. Förvaringsfack för fjärrkontroll
8. Luftinlopp
9. Hållare för nätkabel
10. Nätkabel
11. Vattentank
12. Låsvred för vattentank

1. [ OFF ] Sätter luftkylaren i standbyläge, vilket innebär att luftkylaren är avslagen men inte bortkopplad från elnätet. Dra ut nätkabeln ur vägguttaget för att helt koppla bort luftkylaren från elnätet.
2. [ COOLER ] Slå på/av kylnings- och luftfuktningsfunktion.
3. [ TIMER ] Välj hur länge luftkylaren ska var påslagen: 1, 2, 4 eller 8 tim. När inställd tid har passerat stängs luftkylaren automatiskt av.
4. [LEFT/RIGHT] Luftutloppets vertikala jalusi, svepande funktion på/av.
5. [UP/DOWN] Inställningar av luftutloppets horisontala jalusi.
6. [MODE] Välj fläktläge: normal, natur eller sleep.

- Normal: konstant fläkthastighet

- Natur: I naturläge varieras fläkthastigheten utifrån ett fast mönster, beroende på vilken fläkthastighet som valts. Fläkten växlar mellan: avstängd, låg, medium och hög.

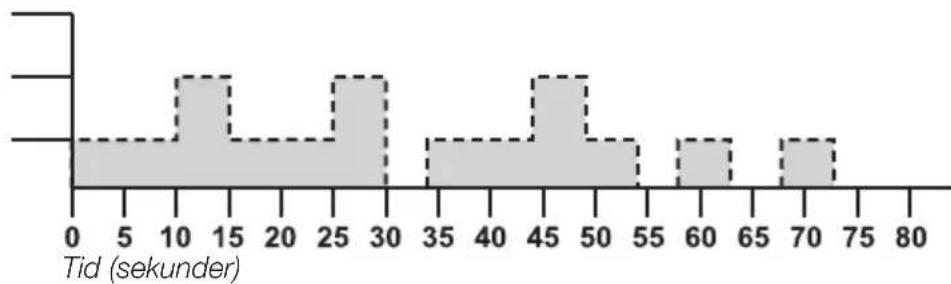

Om fläkthastighet hög valts, varieras fläkthastigheten enligt diagrammet nedan:

Om fläkthastighet medel valts, varieras fläkthastigheten enligt diagrammet nedan:

Om fläkthastighet låg valts, varieras fläkthastigheten enligt diagrammet nedan:

- Sleep: fläkten kommer att gå efter samma mönster som i naturläget men med den skillnaden att den kommer att sänka fläkthastigheten successivt med 30 min mellanrum.

• Om du väljer sleep-funktion och fläkthastighet hög kommer fläkten att gå enligt diagrammet för hög fläkthastighet ovan i 30 min, sedan medel i 30 min, sedan låg i 30 min.
• Om du väljer sleep-funktion och fläkthastighet medel kommer fläkten att gå enligt diagrammet för medel i 30 min, sedan låg i 30 min.

• Om du väljer sleep-funktion och fläkthastighet låg kommer fläkten att gå enligt diagrammet för låg tills den stängs av.

• [ON/SPEED] På/val av fläkthastighet

Fjärrkontroll

Fjärrkontrollens knappar överensstämmer med beskrivningen för manöverpanelen ovan.

1. På/val av fläkthastighet

2. Mode, fläktläge

3. Inställningar av luftutloppets horisontala jalusi

4. Ⓤ Av

5. % Kyl- och luftfuktningsfunktion

6. Timer

7. Luftutloppets vertikala jalusi svepande funktion på/av

Fjärrkontrollens batteri

1. Om du behöver byta batteriet, skjut batterihållarens snäpplås åt sidan och dra ut batterihållaren från fjärrkontrollen.

Se märkningen på fjärrkontrollens baksida.

1. Sätt i ett nytt batteri (CR2032). Se till att batteriets plussida (+) är vänd mot dig. Se märkningen på fjärrkontrollens baksida och på batterihållaren så att polariteten blir rätt.

2. Skjut in batterihållaren med det nya batteriet.

Obs! Om luftkylaren skulle välta med vatten i vattentanken får den inte användas, risk för elstöt.

Slå på luftkylaren genom att trycka [ ON/SPEED ] på luftfuktaren eller ⚙️ på fjärrkontrollen. Luftkylaren startar med följande fabriksprogrammerade inställningar:

• Fläktläge normal
• Luftutloppets vertikala jalusi, svepande funktion av
• Luftutloppets jalusi öppnar 127°
• Kyl- och luftfuktningsfunktion av
• Fläkthastighet medium i 3 sek, sedan låg
• Timer av

Gör önskade inställningar med manöverpanelen eller fjärrkontrollen enligt ovan.

Fyll vattentanken

För att luftkylaren ska kunna kyla och tillföra fukt till luften måste vattentanken var fylld med kallt vatten tillsammans med is eller kylklampar. Om du drar ut vattentanken när luftkylaren är påslagen slås den automatiskt av. När du sätter tillbaka vattentanken måste du slå på luftkylaren igen. Luftkylaren kan inte slås på om inte vattentanken är korrekt monterad.

1. Slå av luftkylaren och dra alltid ut nätkabeln ur vägguttaget.

2. Öppna vattentankens lås.

3. Dra ut vattentanken och fyll på vatten samt is eller kylklampar.

Obs! Fyll inte över maxmarkeringen på vattentanken.

1. Skjut tillbaka vattentanken och vrid låset till låst läge.

Obs! Luftkylaren avger en ljudsignal i 10 sek om vattennivån blir för låg.

Knappljud och varningsljud på/av

Håll in knapparna för inställningar av luftutloppets horisontala jalusi och luftutloppets vertikala jalusis svepandefunktion på/av samtidigt i 3 sek för att stänga av ljuden. Håll in igen för att slå på ljuden igen.

Kontinuerlig drift

Luftkylaren arbetar i 15 timmar och stängs sedan automatiskt av. Du kan stänga av funktionen så att luftkylaren arbetar tills den stängs av manuellt genom att hålla in knapparna för luftutloppets vertikala jalusis svepandefunktion på/av och knappen för timerinställning samtidigt i 3 sek. Tryck på knapparna igen för att slå på funktionen igen.

Vid strömavbrott

Luftkylaren sätts automatiskt i standbyläge när strömmen kommer tillbaka efter ett strömavbrott.

Skötsel och underhåll

- Dra alltid ut nätkabelns stickpropp ur vägguttaget före rengöring och innan du fyller på vatten.

• Rengör luftkylaren utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget, se till att vatten tanken är rengjord och torr och förvara luftfuktaren torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Rengöring av filter

1. Tryck ner dammfiltrets (A) snäpplås och ta bort filtret.
2. Lyft ut vattenfiltret (B).
3. Dammsug dammfiltret.
4. Sänk ner vattenfiltret i ljummet vatten med ett milt rengörings - medel och låt det ligga en stund. Skölj sedan noga. Återmontera filtren i omvänd ordning.
5. Rengör vattentankens filter genom att spola av det med ljummet vatten vid behov.

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanterings system som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätan slutning 220–240 V AC, 50 Hz Batteri fjärrkontroll 1 × CR2032 (ingår) Effekt 110 W Mått 83 × 36 × 28 cm Vikt 7,5 kg

Beskrivning Symbol Värde Enhet
Max luftflöde	F	6,86	m^3/min
Fläktens ineffekt	P	91,91	W
Driftvärde	SV	0,07	(m^3/min)/W
Effektförbrukning i standbyläge	P_SB	0,19	W
Fläktens ljudeffektnivå	L_WA	66,21	dB(A)
Maximal lufthastighet	c	1,81	m/sek
Standard som använts för mätning av driftvärde	ISO 5801-2007EN 50564:2011EN 60704-2-7:1998BS EN 60704-1:2010+A11:2012
