Typ av produkt	Dekorativ vedspisvärmare (fläktvärmare)
Varumärke	Cotech
Modell	ND18D2PL
Färg	Svart
Märkspänning	230 V AC, 50 Hz
Effektförbrukning	900 W / 1800 W (två värmeinställningar)
Mått (B × D × H)	41 × 28 × 54 cm
Vikt	6.9 kg
Värmeeffekt (nominell)	1.8 kW
Värmeeffekt (minimum)	0.9 kW
Dekorativ flammereffekt	Ja, med justerbar intensitetsknapp
Termostatkontroll	Ja, mekanisk termostat med justerbar temperatur
Endast fläktläge	Ja (ingen värme)
Kontrollpanelsskydd	Ja
Säkerhetsfunktioner	Täck inte över; håll minst 15 cm fritt; automatisk avstängning vid överhettning? (Inte explicit angivet men underförstått av termostat)
Endast inomhusbruk	Ja
Lämplig för välisolerade utrymmen	Ja, eller tillfällig användning
Rengöring	Torka av med fuktig trasa; dammsug luftventilerna regelbundet
Standbyeffektförbrukning	0 W
Säsongsbaserad energieffektivitet för rumsvärme	36%
Medföljande tillbehör	Inga specificerade (standard nätkabel)

Vanliga frågor - ND18D2PL Cotech

Hur slår jag på värmen?

Tryck först på fläktknappen [∅] för att starta fläkten, tryck sedan på [900 W] för att aktivera 900 W-värmeläget. För att öka till 1800 W, tryck på den andra 900 W-knappen. Fläkten måste vara på för att värmen ska fungera.

Fungerar flammereffekten utan värme?

Ja, du kan använda den dekorativa flammereffekten oberoende av värmaren genom att trycka på knappen för dekorativ ljuseffekt [♦] och justera intensiteten med vredet []. Fläkten och värmen kan vara avstängda.

Hur ställer jag in termostaten?

Vrid termostatvredet till maxläget, vänta tills rummet når önskad temperatur, vrid sedan tillbaka vredet tills kaminen stängs av. Den slås automatiskt på igen när temperaturen sjunker.

Kan jag använda denna kamin i ett badrum?

Nej, denna produkt är endast avsedd för inomhusbruk och ska inte användas i badrum, duschrum eller nära pooler. Håll den borta från vatten och fukt.

Hur mycket fritt utrymme behövs runt värmaren?

Lämna alltid minst 15 cm fritt utrymme på alla sidor för tillräcklig luftcirkulation. Placera den aldrig direkt under ett vägguttag.

Kan jag lämna värmaren utan uppsikt?

Nej, lämna aldrig produkten utan uppsikt när den är påslagen. Stäng alltid av den om du lämnar rummet, även för en kort stund.

Hur rengör jag kaminen?

Stäng av, dra ur kontakten och låt den svalna helt. Torka av med en mjuk fuktig trasa med milda rengöringsmedel. Dammsug regelbundet luftintaget och utloppet i botten.

Vad ska jag göra om nätkabeln är skadad?

Använd inte produkten. Om sladden eller kontakten är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en liknande kvalificerad person för att undvika fara.

Är kaminen lämplig för kontinuerlig användning?

Den är utformad för välisolerade utrymmen eller tillfällig användning. Vid mycket kallt väder eller snabba temperaturförändringar kan kapaciteten vara otillräcklig.

Hur ska jag göra mig av med produkten vid slutet av dess livslängd?

Kasta inte tillsammans med hushållsavfall. Lämna den till en lokal insamlingsanläggning eller kontakta inköpsstället för miljösäker återvinning, i enlighet med EU:s bestämmelser.

BRUKSANVISNING ND18D2PL Cotech

Denna produkt är endast lämpad för välisolerade utrymmen eller sporadisk användning.

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Produkten får endast anslutas till ett vägguttag med 230 V AC, 50 Hz.
• Lämna aldrig produkten utan uppsikt vid användning.
• Om du måste gå ifrån produkten när den används, om så för ett kort ögonblick, slå av den.
• Håll produkten utom räckhåll för barn och låt inte barn sköta den.
• Produkten får endast användas för normalt bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Kontrollera nätkabeln med jämna mellanrum, använd aldrig produkten om nätkabeln eller stickproppen på något sätt är skadade.
• Låt inte nätkabeln komma i närheten heta ytor.
  • Täck aldrig över produkten.
• Placera produkten så att det alltid finns ett fritt utrymme på minst 15 cm runt om för att skapa god luftcirkulation. Sänk aldrig ned produkten i vatten eller någon annan vätska. Använd inte produkten i bad-/duschrum eller vid pool.
• Produkten är endast avsedd för inomhusbruk.
• Hantera inte produkten om du är blöt eller fuktig om händerna.
• Använd inte produkten på eller i närheten av heta ytor.
• Flytta aldrig produkten genom att dra i nätkabeln.
• Använd endast tillbehör som rekommenderats av tillverkaren eller inköpsstället. Andra tillbehör kan utgöra fara eller leda till att produkten förstörs.
• Placera aldrig produkten direkt under ett vägguttag.

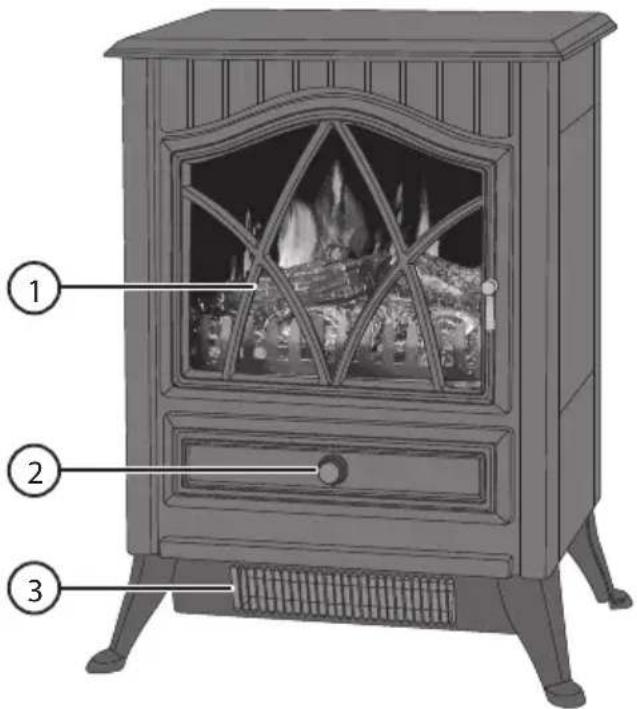

Knappar och funktioner

1. Dekorationseffekt
2. Lucka över manöverpanel
3. Värmefläkt
4. [☀] Termostat
5. [∅] Fläkt (ingen värmefunktion)
6. [900 W] Värmeläge
7. [900 W] Värmeläge
8. [∅] Dekorationseffekt på/av
9. [☀️] Inställning av dekorationseffektens ljusstyrka

1. Placera och anslut kaminen enligt anvisningarna i avsnittet Säkerhet ovan.
2. Starta fläkten genom att trycka [∅].
3. Tryck [900 W] (6) för att slå på värmeläge 900 W.
   Obs! Fläkten måste vara påslagen för att värmeelementet ska slås på.
4. Tryck [900 W] (7) för att öka värmeläget till 1800 W (900+900 W).
5. Tryck [⚡] för att slå på dekorationseffekten.
6. Vrid på reglaget [-] för önskad ljusstyrka på dekorationseffekten.

Termostat

1. Slå på kaminen enligt ovan.
2. Vrid upp termostatvredet (4) på max.
3. Vänta tills rummet har uppnått önskad temperatur.

4. Vrid tillbaka termostatvredet tills kaminen slås av.

5. Kaminen kommer nu att slås på igen när rumstemperaturen sjunker.

Obs! Tänk på att många olika faktorer påverkar rumstemperaturen. Kaminens kapacitet kan vara otillräcklig vid mycket kall väderlek eller vid snabba temperaturomslag.

Skötsel och underhåll

• Stäng av, dra ut nätkabeln ur vägguttaget och låt kaminen svalna helt före rengöring.
• Torka av kaminen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dammsug kaminens undersida (värmefläktens in- och utlopp) med jämna mellanrum.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 230 V AC, 50 Hz

Effekt 900/1800 W

Mått 41 × 28 × 54 cm

Vikt 6,9 kg

Informationskrav för elektriska rumsvämare

Modellbeteckning(ar): ND18D2PL
Post Beteckning Värde	Enhet Post Enhet
Värmeeffekt Typ av tillförd värme, endast för elektriska				värmelagrande rumsvärmare (välj en)
Nominell avgiven värmeeffekt	P_nom	1,8 kW		manuell reglering av värmetill-förseln med inbyggd termostat	Nej
Lägsta värmeeffekt (indikativt)	P_min	0,9 kW		manuell reglering av värmetillförseln med återkoppling av inomhus-och/eller utomhustemperaturen	Nej
Maximal kontinuerlig värmeeffekt	P_max,c	1,8 kW		elektronisk reglering av värmetillförseln med återkoppling av inomhus- och/eller utomhus-temperaturen	Nej
Tillsatselförbrukning --- --- --- värmeavgivning med hjälp av fläkt Nej
Vid nominell avgiven värmeeffekt	e_lmax	0,0 kW		Typ av reglering av värmeeffekt/rumstemperatur (välj en)
Vid lägsta värmeeffekt e/ min		0,0 kW		enstegs värmeeffekt utan rums-temperaturreglering	Nej
I standbyläge e/ SB		0,0 kW		två eller flera manuella steg utan rumstemperaturreglering	Nej
				med mekanisk termostat för rumstemperaturreglering	Ja
				med elektronisk rumstemperatur-reglering	Nej
				med elektronisk rumstemperatur-reglering plus dygnstimer	Nej
				med elektronisk rumstemperatur-reglering plus veckotimer	Nej
				Andra regleringsmetoder (flera alternativ kan markeras)
				rumstemperaturreglering med närvarodetektering	Nej
				rumstemperaturreglering med detektering av öppna fönster	Nej
				med möjlighet till fjärrstyrning	Nej
				med anpassningsbar startreglering	Nej
				med driftstidsbegränsning	Nej
				med svartkroppsgivare	Nej
Kontakt	CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Test Data

Kommissionens förordning (EG) No 1275/2008 Krav

Läge Krav på	ekodesign, fr.o.m 7 Januari 2013 Resultat/anmärkning Utslag
Frånläge Energianvändning i frånläge:Produkters energianvändning i någon form av frånläge får inte överstiga 0,50 watt.		0 W P
Standbyläge	Energianvändning i standbyläge(n):Produkters energianvändning i något läge som enbart tillhandahåller en reaktiveringsfunktion eller enbart en reaktiveringsfunktion och en ren indikation av en möjliggjord reaktiveringsfunktion får inte överstiga 0,50 watt.		Ejtillämpligt
	Produkters energianvändning i något läge som enbart tillhandahåller information eller statusvisning, eller enbart tillhandahåller en kombination av reaktiveringsfunktion och information eller visnings funktion, får inte överstiga 1,00 watt.		Ejtillämpligt

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivning Värde
Säsongsmedelverkningsgraden för rumsuppvärmning i aktivt läge ( _S,on ) 40 %
För elektriska rumsvärmare- _th	100 %
CC är lika med "konversionsfaktorn" för elektrisk energi till primärenergi, 2,5
F(1) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs medelverkningsgraden för rumsuppvärmning för elektriska värmelagrande rumsvärmare till följd av anpassningen genom bidrag för möjligheter att välja värmelagring eller effekt, och ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning för rumsvärmare för kommersiellt bruk till följd av anpassningen genom bidrag för möjligheter att välja värmeeffekt,	0,0 %
F(2) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs-medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag för olika typer av reglering av värmekomfort inomhus; dessa olika typer utesluter varandra och kan inte läggas ihop,	6,0 %
F(3) är en korrektionsfaktor, uttryckt i procent, som står för ett positivt bidrag till säsongs-medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag för olika typer av reglering av värmekomfort inomhus; dessa olika typer kan läggas ihop,	0,0 %
F(4) är en korrektionsfaktor, uttryckt i procent, som representerar ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning vid förbrukning av tillsatsel,	0,0 %
F(5) är en korrektionsfaktor, uttryckt i procent, som representerar ett negativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning på grund av den permanenta tändlågans effektbehov.	0,0 %
Säsongsmedelverkningsgraden för rumsuppvärmning - _S	36,00 %
Utslag P

Dekorasjonspeis

Art.nr. 18-1362 Modell ND18D2PL 36-6036 ND18D2PL

Säsongsmedelverkningsgrad för rumsuppvärmning
