GP1200 - Vattenpump Cotech - Gratis bruksanvisning och manual

Produkttyp	Tryckstegringspump
Modell	GP1200 Cinox-UK / GP1200 Cinox
Märkeffekt	1200 W
Märkspänning	230 V AC, 50 Hz
Maximal tryckhöjd	50 meter
Maximal sugledningshöjd	8 meter
Slanganslutningar	Sug: R25 (25 mm); Tryck: 19 mm (3/4")
Nätkabelns längd	1 meter
Maximal vätsketemperatur	35 °C
Maximalt kombinerat tryck (tank + inlopp)	10 bar
Automatiskt på/av-tryck	Av vid 2,8 bar, På vid 1,4 bar
Termiskt motorskydd	Inbyggt (automatisk återställning)
Krav på jordfelsbrytare	< 30 mA jordfelsbrytare
Vattentyp	Endast rent vatten (inga frätande, brandfarliga eller avloppsvatten)
Avsedd användning	Automatisk bevattning, pumpning från brunnar/källor
Torrkörningsskydd	Inte tillåten (garantin upphävs)
Underhåll	Töm på vintern; kontrollera lufttrycket i tanken (1,5 bar); rengör med fuktig trasa
Säkerhetsfunktioner	Startar endast när vatten är fyllt; termisk brytare
Avfallshantering	Följ lokala föreskrifter

Vanliga frågor - GP1200 Cotech

Pumpen startar inte. Vad kan vara fel?

Kontrollera först att strömförsörjningen är ansluten och att jordfelsbrytaren inte har löst ut. Kontrollera säkringar. Om överbelastningsskyddet har löst ut, återställ det. Kontrollera också att inloppsvattentrycket inte är för högt och rengör eventuell smuts eller avlagringar som blockerar pumpen. Om termoskyddet har aktiverats, koppla ur pumpen och låt den svalna.

Pumpen går men pumpar inget vatten.

Detta indikerar vanligtvis luft i sugsidan. Öppna alla ventiler och munstycken för att släppa ut luft. Se till att sugslangen är under vattennivån och inte läcker. Kontrollera att sughöjden inte överstiger 8 meter och tryckhöjden inte överstiger 50 meter. Dra åt lösa anslutningar.

Varför levererar pumpen låg kapacitet eller lågt tryck?

Kontrollera att sughöjden och tryckhöjden är inom gränserna (max 8 m respektive 50 m). Se till att sugslangen är helt nedsänkt och inte ovanför vattnet. Avlägsna eventuell smuts eller avlagringar från pumpen. Kontrollera också att bottenventilen är ren.

Pumpen stannar plötsligt under drift.

Detta beror sannolikt på att termiskt överbelastningsskydd löser ut på grund av överhettning. Koppla ur pumpen, rengör den och låt den svalna. Kom ihåg att maximal vattentemperatur är 35 °C. Kontrollera om det finns hinder som orsakar överhettning.

Pumpen slutar inte att gå.

En lös kran eller läckande rör hindrar systemet från att nå avstängningstrycket (2,8 bar). Inspektera alla anslutningar och dra åt eller täta eventuella läckor. Om problemet kvarstår, kontrollera membranet och lufttrycket i tanken.

Pumpen startar och stannar upprepade gånger.

Frekvent start/stopp orsakas av läcka i systemet (kran eller rör) eller lågt lufttryck i tanken. Kontrollera och dra åt anslutningar. Mät lufttrycket i tanken vid ventilen (bör vara 1,5 bar). Om membranet är defekt, byt ut det.

Hur kontrollerar jag lufttrycket i tanken?

Använd en vanlig bil lufttrycksmätare. Ta bort plastkåpan i änden av tanken för att komma åt ventilen. Rekommenderat lufttryck är 1,5 bar. Justera med en pump vid behov.

Kan jag köra pumpen torr?

Nej, torrkörning av pumpen orsakar snabbt slitage och upphäver garantin. Se alltid till att pumpen är fylld med vatten innan start och att sugslangen förblir nedsänkt.

Vilka vätskor kan pumpas med denna enhet?

Endast rent vatten med en temperatur som inte överstiger 35 °C. Använd inte med frätande, brandfarliga eller explosiva ämnen (bensin, fotogen, thinner), fetter, oljor, saltvatten, urin eller avloppsvatten.

Hur ska jag förvara pumpen på vintern?

Töm pumpen och tanken helt för att förhindra frostskador. Ta bort avtappningspluggen och påfyllningspluggen för att tömma allt vatten. Förvara pumpen på en torr, frostfri plats. Vid långtidsförvaring, kontrollera periodvis att rotorn rör sig fritt genom att kort slå på och stänga av pumpen.

BRUKSANVISNING GP1200 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Anslut alltid pumpautomaten via en jordfelsbrytare som löser ut vid < 30 mA felström.
• Kontrollera alltid pumpautomaten innan användning, särskilt anslutningskabeln och stickproppen. Använd aldrig pumpautomaten om någon komponent är skadad.
• Se till att pumpautomat och el-anslutningar (skarvuttag, jordfelsbrytare etc.) är placerade på en torr plats, skyddade mot regn, fukt och ev. översvämning. Temperaturen får ej överstiga 35 °C.
• Utsätt inte anslutningskabeln för värme, olja eller vassa kanter.
• Håll barn och husdjur borta från pumpautomaten när den är i drift.
• Ingen får uppehålla sig i vätskan (swimmingpool, fontän etc.) som pumpas.
• Använd endast pumpautomaten enligt beskrivning i bruksanvisning.
• Du som användare är ansvarig för säkerheten vid pump med applikationer.
• Ta alltid ur stickproppen innan justering, reparation etc. av pumpautomaten.
• Utsätt inte pumpautomaten för direkt vattenstråle.
• Pumpautomaten får endast repareras med originaldelar, av behörig elektriker.
• Pumpautomaten får inte köras torr, då gäller inga garantier.
• Pumpautomaten får endast användas av person som har läst bruksanvisningen. Håll undan barn och obehöriga från pumpen, särskilt från en pumpautomat som är trycksatt.

Obs!

Till pumpens tryck tillkommer det ingående vattnets tryck, det sammanlagda trycket till tanken får inte överskrida 10 bar.

Förebygg vattenskada, tänk efter innan det händer!

Läckor i pump och ledningar kan uppstå genom sönderfrysning, felaktig installation, tryckstötar etc. Pumpen skall därför placeras i en våtrumsmiljö som ditt försäkringsbolag godkänner i försäkringsvillkoren. Kontakta ditt försäkringsbolag om du är osäker.

Produktbeskrivning

Användningsområde

• Automatisk bevattning av gräsmattor, odlingar och trädgårdar.
• Pumpa vatten från källor, brunnar, regnvattenbehållare etc.
• Pumpautomaten är avsedd till att pumpa rent vatten.

Obs!

Pumpautomaten får inte användas till korrosiva (frätande), brännbara eller explosiva ämnen (t.ex. bensin, fotogen eller förtunning), fetter, oljor, saltvatten, urin eller avlopps-vatten från toalett.

- Vätskans temperatur får inte överskrida 35 °C.

Delar, benämningar

1. Anslutning för sugslang
2. Anslutning för tryckslang
3. Tryckströmbrytare
4. Strömbrytare
5. Manometer
6. Tank
7. Pump
8. Plugg för avtappning
9. Plugg för påfyllning

Förberedelser

Placering

- Ställ pumpautomaten på ett fast och hårt underlag väl skyddad från vattensprut.

Spänningsanslutning

- Anslut anslutningskabeln till ett jordat vägguttag som är skyddat via en jordfelsbrytare.

- Pumpen har ett inbyggt termiskt motorskydd och stängs automatiskt av när den blir överhettad (motorn startar automatiskt när den kallnar).

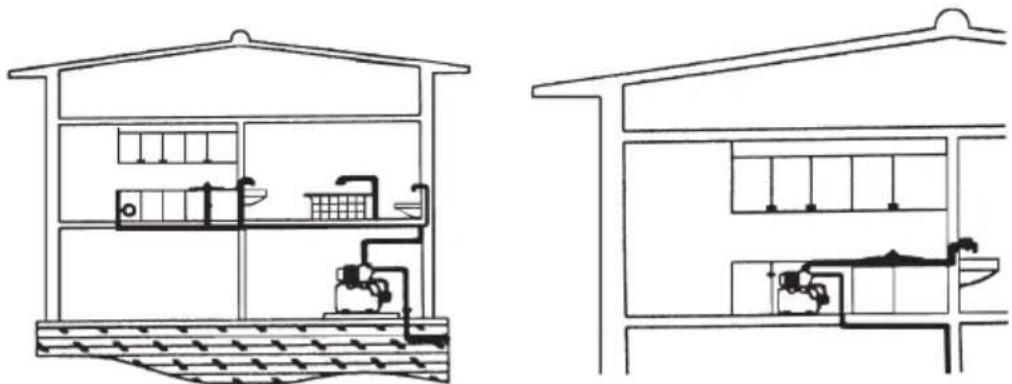

Suganslutning

- Skruva fast en spiralförstärkt slang med min. diameter 25 mm (1") i suganslutningen (R25).

- Sugslangen ska vara försedd med bottenventil/backventil.

- Lägg sugslangen stigande från vattnet till ingången på pumpen.

- Sugslangen ska alltid vara på en lägre nivå än ingången på pumpen. Luftblåsor i slangen kan annars störa funktionen.

- Slang eller rör får inte anslutas så att pumphuset belastas med tryck eller dragpåkänningar.

- Montera bottenventilen i slutet på sugledningen (slang/rör).

- Bottenventilen ska vara förankrad i botten så att pumpen inte går torr om vattennivån sjunker.

- Sugledningen måste sluta helt tätt så att inte pumpen kan suga in luft.

- Använd ett filter på sugsidan så att inte sand, lera etc. sugs in i pumpen.

Tryckanslutning

- Skruva fast en slang med min. diameter 19 mm (3/4") i utloppet (R25). Mindre slangar kan reducera sugeffekten.

Starta pumpen

1. Ställ pumpautomaten på ett fast och hårt underlag väl skyddad från vattensprut.
2. Anslut sugslang och tryckslag.
3. Anslut nätkabeln till ett jordat vägguttag som är skyddat med en jordfelsbrytare.
4. Fyll pumpen med vatten genom påfyllningshålet (9).
5. Anslut tryckslangen till anslutningen (2).
6. Öppna alla ventiler och munstycken på tryckslangen från pumpen så att eventuell luft kan försvinna.
7. Starta pumpautomaten. Det kan ta upp till 4-6 minuter innan den pumpar bra, beroende på tryckhöjd och luftmängd på sugsidan. Fyll pumpen med vatten genom hålet (9) en gång till om inte pumpautomaten fungerar tillfredställande efter 6 minuter.
8. När vattnet börjar komma, låt pumpautomaten gå ett par minuter med öppna ventiler och munstycken, så att all luft försvinner, stäng sedan alla ventiler och munstycken.
9. Pumpautomaten stoppar automatiskt när trycket i tanken uppgått till ca 2,8 bar.
10. Om trycket faller till ca 1,4 bar slår pumpautomaten igång automatiskt för att åter bygga upp trycket till 2,8 bar.

Underhåll

• Drag alltid ur stickproppen innan du gör någon typ av underhåll på pumpautomaten.
• Använd en mjuk lätt fuktad trasa för att rengöra pumpautomatens delar i plast. Använd inte lösningsmedel eller starka rengöringsmedel.
• Om pumpautomaten inte ska användas vintertid ska både pumphuset och tanken tömmas. Förvara pumpautomaten på en torr plats.
• Om det är risk för frost ska pumpen tömmas helt.
• Om pumpautomaten har stått stilla en längre period bör du kontrollera att rotorn rör sig lätt genom att snabbt slå på och av pumpen.
• Kontroll av lufttryck i tank (bör ligga på ca. 1,5 bar)
  Använd en lufttrycksmätare för fordon för att mäta lufttrycket i tanken. Lufttrycket mäts vid ventilen innanför plastlocket på tankens kortsida.
• Pumpautomaten bör kontrolleras regelbundet. Kontrollera funktionen samt titta efter eventuella skador.

Användarråd

• Torrkörning av pumpautomaten ska absolut undvikas då det leder till snabb förslitning.
• Drag i stickproppen och inte i kabeln när anslutningskabeln ska tas ur vägguttaget.
• Lyft eller bär aldrig pumpautomaten i dess anslutningskabel.
• Sand eller annat slipande material i vätskan som pumpas ger ökat slitage och reducerad kapacitet.
• Kontrollera att sughöjden inte överskrider det rekommenderade (8 m).
  • Skydda pumpautomaten mot frost.
• Pumpautomaten är konstruerad för intermittent användning, ej för kontinuerlig drift, som t.ex. fontäner.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. År du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Typbeteckning GP1200 Cinox-UK / GP1200 Cinox

Märkeffekt 1200 W

Märkspänning 230 V AC, 50 Hz

Tankvolym 20 liter

Max pumpkapacitet 3800 l/timme

Max tryckhöjd 50 meter

Max sughöjd 8 meter

Slanganslutningar R25

Problem Tänkbara	fel Åtgård
Pumpen startar inte.	Ingående vattentryck är högre än pumpautomatens starttryck.	Kontrollera.
	Strömlöst. Kontrollera säkringar och jordfels-brytare etc.
	Smuts har fastnat i pumpdelen. Ta bort ev. föroreningar eller beläggningar.
	Det termiska motorskyddet har löst ut.	Dra ur stickproppen och gör rent i pumpdelen. Tänk på att vätskans temperatur inte får överstiga 35 °C.
	Maxtrycket, tryckströmbrytaren har stängt av pumpen.	Kontrollera trycket i tanken.
Pumpen går men pumpar inte.	Luft i pumpen. Öppna alla munstycken och venti-ler etc. så att luften kan passera.
	Sugslangen ligger över vattenytan. Ändra placeringen så att den kommer under ytan.
	Luftläcka i sugslangen. Dra åt, täta.
	Max. Sughöjd överskriden. Kontrollera sughöjden (max 8 m).
	Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 50 m).
Pumpen har dålig kapacitet, lågt tryck.	Max. sughöjd överskriden. Kontrollera sughöjden (max 8 m).
	Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 50 m).
	Sugslangen ligger över vattenytan. Byt placering så att den kommer under ytan.
	Smuts har fastnat i pumpdelen. Ta bort ev. föroreningar eller beläggningar.
Pumpen stannar plötsligt. Det termiska motorskyddet har löst ut.		Dra ur stickproppen och gör rent i pumphuset, tänk att max temperatur på vätska är 35 °C.
Pumpautomaten stoppar inte. Kran eller ledning otät. Kontrollera, täta.
Pumpautomaten startar och stoppar hela tiden.	Kran eller ledning otät. Kontrollera, täta.
	Pumpblåsan i tanken är trasig. Byt pumpblåsa och fyll på luft.
	Lufttrycket i tanken är för lågt.	Kontrollera och fyll på (1,5 bar).

Automatpumpe 1200 W

ARTIKKELNUMMER: 18-3066 MODELL: GP1200 CINOX-UK

30-9765 GP1200 CINOX

Produktbeskrivelse Bruksområde

Lengde på tilkoblingsledning 1 meter

Feilsøking
