Produkttype	Boosterpumpe
Modell	GP1200 Cinox-UK / GP1200 Cinox
Nominell effekt	1200 W
Nominell spenning	230 V AC, 50 Hz
Maks trykkhøyde	50 meter
Maks sugehøyde	8 meter
Slangetilkoblinger	Sugeside: R25 (25 mm); Trykkside: 19 mm (3/4")
Strømkabellengde	1 meter
Maks væsketemperatur	35 °C
Maks kombinert trykk (tank + innstrømning)	10 bar
Automatisk av/på-trykk	Av ved 2,8 bar, på ved 1,4 bar
Termisk motorvern	Innebygd (automatisk tilbakestilling)
RCD-krav	< 30 mA jordfeilbryter
Vanntype	Kun rent vann (ikke korrosivt, brannfarlig eller kloakk)
Tiltenkt bruk	Automatisk vanning, pumping fra brønner/kilder
Tørrkjøringsbeskyttelse	Ikke tillatt (annullerer garanti)
Vedlikehold	Tøm om vinteren; kontroller tankens lufttrykk (1,5 bar); rengjør med fuktig klut
Sikkerhetsfunksjoner	Starter kun når vann er fylt; termisk utkopling
Avhending	Følg lokale forskrifter

Ofte stilte spørsmål - GP1200 Cotech

Pumpen starter ikke. Hva kan være galt?

Først, sjekk at strømtilførselen er tilkoblet og at RCD ikke har løst ut. Sjekk sikringer. Hvis overbelastningsvernet har løst ut, tilbakestill det. Kontroller også at innløpstrykket ikke er for høyt, og rengjør eventuelle smuss eller avleiringer som blokkerer pumpen. Hvis termisk beskyttelse har aktivert, trekk ut støpselet og la pumpen avkjøles.

Pumpen går, men pumper ikke vann.

Dette indikerer vanligvis luft i sugeledningen. Åpne alle ventiler og dyser for å la luft slippe ut. Sørg for at sugeslangen er under vannivået og ikke lekker. Sjekk at sugehøyden ikke overstiger 8 meter og at trykkhøyden ikke overstiger 50 meter. Stram eventuelle løse koblinger.

Hvorfor leverer pumpen lav kapasitet eller lavt trykk?

Kontroller at sugehøyden og trykkhøyden er innenfor grensene (maks 8 m og 50 m). Sørg for at sugeslangen er helt nedsenket og ikke over vannet. Fjern eventuelle smuss eller avleiringer fra pumpen. Kontroller også at bunnventilen er fri.

Pumpen stopper plutselig under drift.

Dette skyldes sannsynligvis at termisk overbelastningsvern løser ut fordi pumpen ble overopphetet. Trekk ut støpselet, rengjør pumpen og la den avkjøles. Husk at maks vanntemperatur er 35 °C. Se etter hindringer som forårsaker overoppheting.

Pumpen stopper ikke.

En løs kran eller lekk rør hindrer systemet i å nå avskjæringstrykket (2,8 bar). Inspiser alle koblinger og stram eller tett eventuelle lekkasjer. Hvis problemet vedvarer, kontroller membranen og lufttrykket i tanken.

Pumpen starter og stopper gjentatte ganger.

Hyppig sykling skyldes en lekkasje i systemet (kran eller rør) eller lavt lufttrykk i tanken. Kontroller og stram koblinger. Mål lufttrykket i tanken ved ventilen (skal være 1,5 bar). Hvis membranen er defekt, bytt den.

Hvordan sjekker jeg lufttrykket i tanken?

Bruk et standard bil-lufttrykkmåler. Fjern plasthetten på enden av tanken for å få tilgang til ventilen. Anbefalt lufttrykk er 1,5 bar. Juster med en pumpe om nødvendig.

Kan jeg kjøre pumpen tørr?

Nei, tørrkjøring vil forårsake rask slitasje og annullerer garantien. Sørg alltid for at pumpen er fylt med vann før oppstart, og at sugeslangen forblir nedsenket.

Hvilke væsker kan pumpes med denne enheten?

Kun rent vann med temperatur ikke over 35 °C. Skal ikke brukes med korrosive, brannfarlige eller eksplosive stoffer (bensin, parafin, tynnere), fett, oljer, saltvann, urin eller kloakk.

Hvordan bør jeg oppbevare pumpen om vinteren?

Tøm pumpen og tanken fullstendig for å forhindre frostskader. Fjern tømmepluggen og fyllepluggen for å tømme alt vann. Oppbevar pumpen på et tørt, frostfritt sted. For langtidsoppbevaring, kontroller periodisk at rotoren beveger seg fritt ved å slå pumpen på og av kort.

BRUKSANVISNING GP1200 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeää tietoa:

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Koble alltid automatpumpen via en jordfeilbryter som løser ut ved <30 mA feilstrøm.
• Kontroller alltid automatpumpen før bruk, spesielt tilslutningskabelen og støpslet. Bruk aldri automatpumpen dersom noen komponenter er skadet.
• Påse at automatpumpen og el.tilkoblinger (skjøter, jordfeilbrytere etc.) er plassert på et tørt sted og at den er beskyttet mot regn, fuktighet og eventuell oversvømmelse. Temperaturen må ikke overstige 35 °C.
• Utsett ikke tilslutningskabelen for varme, olje eller skarpe kanter.
• Hold barn og husdyr borte fra pumpen når den er i drift.
• Ingen må oppholde seg i væsken (svømmebassenget, fontenen etc.) mens væsken pumpes.
• Bruk kun automatpumpen i henhold til beskrivelsen i bruksanvisningen.
• Du, som bruker, er ansvarlig for sikkerheten ved pumpe med applikasjoner.
• Ta alltid ut støpslet før justering, reparasjon etc.
• Utsett ikke pumpen for direkte vannstråle.
• Automatpumpen skal kun repareres med originaldeler av autorisert elektriker.
• Automatpumpen skal ikke kjøres tørr, da gjelder ingen garantier.
• Automatpumpen må kun brukes av voksne personer som har lest bruksanvisningen. Hold barn og andre uvedkommende vekk fra pumpen, særlig fra en automatpumpe som er trykksatt.

Obs!

I tillegg til automatpumpens trykk tilkommer det inngående vannets trykk.

Det totale trykket til tanken må ikke overskride 10 bar.

Forebygg vannskade, tenk deg om før det skjer

Lekkasjer i pumpe og ledninger kan oppstå ved frost, feil installasjon, trykkskader etc.

Pumpen skal derfor plasseres i et våtromsmiljø som forsikringsselskapet godkjenner i forsikringsvilkårene. Kontakt forsikringsselskapet hvis du er usikker.

• Automatisk vanning av gressplener, avlinger og hager.
• Pumpe vann fra kilder, brønner, regnvannbeholdere etc.
• Automatpumpen er beregnet til å pumpe rent vann.

Obs!

Automatpumpen må ikke brukes til korrosive, brennbare eller eksplosive emner (f.eks. bensin, parafin eller fortynning) fett, oljer, saltvann, urin eller avløpsvann fra toalett.

1. Inntak for sugeslange
2. Inntak for trykkslange
3. Termobryter
4. Trykkstrømbryter
5. Manometer
6. Tank
7. Pumpe
8. Plugg for tapping
9. Plugg for påfylling

Forberedelser

Plassering

Tilkobling av strøm/spenning

- Pumpen har innebygd termisk motorbeskyttelse, og den skrus automatisk av når den blir overopphetet (motoren starter automatisk igjen når motoren er tilstrekkelig kald).

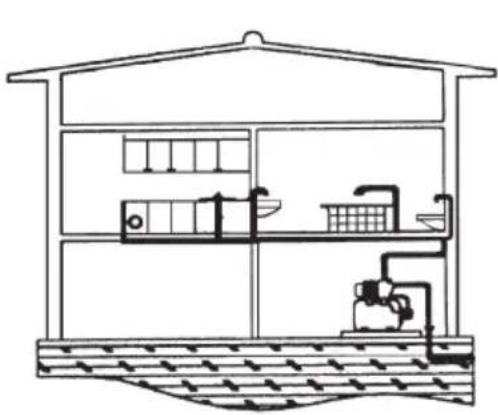

Sugetilkobling

• Skru fast en spiralforsterket slange med min. diameter 25 mm (1") i sugetilkoblingen (R25).
• Sugeslangen skal være utstyrt med bunnventil eller returventil.
• Legg sugeslangen slik at den stiger fra vannet og til inngangen på pumpen.
• Innløpet på sugeslangen skal alltid være på et lavere nivå enn inngangen på pumpen. Hvis ikke kan luftbobler i slangen forstyrre funksjonen.

- Skru fast en slange med min. diameter 19 mm (3/4") i utløpet (R20). Mindre slanger kan redusere sugeeffekten.

Starte pumpen

1. Still automatpumpen på et fast og hardt underlag, godt beskyttet mot vannsprut.
2. Koble på sugeslange og trykkslange.
3. Strømkabelen kobles til et jordet vegguttak som er beskyttet med en jordfeilsbryter.
4. Fyll pumpen med vann gjennom påfyllingshullet (9).
5. Koble trykkslangen til inntak (2).
6. Åpne alle ventiler og munnstykker på trykkslangen fra pumpen slik at eventuell luft kan forsvinne.
7. Start automatpumpen. Det kan ta inntil 4-6 minutter før den pumper bra, avhengig av trykkhøyde og luftmengde på sugesiden. Fyll pumpen med vann gjennom hullet (9) en gang til hvis ikke automatpumpen fungerer tilfredsstillende etter 6 minutter.
8. Når vannet begynner å komme, la automatpumpen gå et par minutter med åpne ventiler og munnstykker, så all luft forsvinner, steng deretter alle ventiler og munnstykker.
9. Automatpumpen stopper automatisk när trykket i tanken har nädd 3 bar.
10. Hvis trykket faller til ca. 1,5 bar, slår automatpumpen inn automatisk for å bygge opp trykket til 3 bar igjen.

Vedlikehold

• Dra alltid ut stikkontakten før vedlikehold på automatpumpen.
• Bruk en myk lett fuktet klut til å rengjøre automatpumpens deler i plast. Bruk aldri rengjøringsmiddel eller sterke løsemiddel.
• Hvis automatpumpen ikke skal brukes på vintertid, skal både pumpehuset og tanken tømmes. Oppbevar automatpumpen på et tørt sted.
• Hvis det er fare for frost skal automatpumpen tømmes helt.
• Hvis automatpumpen har stått stille i lengre tid bør du kontrollere at rotoren beveger seg lett ved å slå på og av automatpumpen raskt.
• Kontroll av lufttrykk i tank (bør ligge på ca. 1,5 bar)
  Bruk en lufttrykksmåler, beregnet for kjøretøy, til å måle lufttrykket i tanken. Lufttrykket måles ved ventilen innenfor plastlokket på tankens kortside.
• Automatpumpen bør kontrolleres regelmessig. Kontroller funksjonen og se etter eventuelle skader.

Råd til bruker

• Tørrkjøring må absolutt unngås da det fører til stor slitasje.
• Dra i støpslet og ikke i kabelen når tilslutningskabelen skal tas ut fra strømuttaket.
• Ikke løft eller bær pumpen i strømkabelen.
• Sand eller annet slipende materiale i væsken som pumpes gir økt slitasje og redusert kapasitet.
• Kontroller at sugehøyden ikke overskrider det anbefalte (8 m).
• Beskytt automatpumpen mot frost.
• Automatpumpen er konstruert for å brukes i perioder, ikke for kontinuerlig drift, som f. eks fontener.

Avfallshåndtering

Maks. trykkhøyde 50 meter

Maks. sugehøyde 8 meter

Slangetilkoblinger R25

Problem Tenkbare feil Tiltak
Pumpen starter ikke.	Innkommende vantrykk er høyere enn automatpumpens starttrykk.	Kontroller.
	Strømløs Kontroller sikringer	og jordfeilbrytere etc.
	Smuss har festet seg i pumpedelen.	Fjern forurensning og belegg.
	Den termiske motorbeskyttelsen er utløst.	Dra ut stikkontakten og rengjør pumpedelen. Husk at væskens temperatur ikke må overstige 35 °C.
	Maksimumstrykket, trykkstrømbryteren har stengt av pumpen.	Kontroller trykket i tanken.
Pumpen går men pumper ikke.	Luft i pumpen. Åpne alle munnstykker og ventiler etc. slik at luften kan passere.
	Sugeslangen ligger over vannoverflaten.	Flytt pumpen slik at den kommer lavere.
	Luftlekkasje i sugeslangen. Dra til, tett.
	Maks. Sugehøyden er overskredet.	Kontroller sugehøyden (maks 8 m).
	Maks. trykkhøyde overskredet. Kontroller trykkhøyden (maks 50 m).
Automatpumpen har dårlig kapasitet, lavt trykk.	Maks. sugehøyde overskredet. Kontroller sugehøyden (maks 8 m).
	Maks. trykkhøyde overskredet. Kontroller trykkhøyden (maks 50 m).
	Sugeslangen ligger over vannoverflaten.	Flytt pumpen slik at den kommer lavere.
	Smuss har festet seg i pumpedelen.	Fjern forurensning og belegg.
Pumpen stopper plutselig.	Den termiske motorbeskyttelsen er utløst.	Dra ut stikkontakten og rengjør pumpehuset, påse at maks. temperatur på væsken ikke overskrider 35 °C.
Automatpumpen stopper ikke	Kran eller ledning er utett. Kontroller, tett.
Automatpumpen starter og stopper hele tiden	Kran eller ledning er utett. Kontroller, tett.
	Pumpeblåsen i tanken er ødelagt. Skift og fyll på luft.
	Lufttrykket i tanken er for lavt. Sjekk og fyll ev. på (1,5 bar).
