Varumärke	Cocraft
Modell	HB 1300
Produkttyp	Vattenpump (tryckpump)
Märkeffekt	1300 W
Märkspänning	220–240 V AC, 50 Hz
Tankvolym	20 liter
Max. pumpkapacitet	83 l/min
Max. tryckhöjd	48 meter
Max. sughöjd	8 meter
Slanganslutningar	R25 (1") hona
Sladdlängd	1,5 meter
Tryckströmbrytarinställningar	Startar vid 1,8 bar, stannar vid 3,2 bar
Säkerhetsanordning	Kräver jordfelsbrytare (RCD) ≤ 30 mA
Avsedd användning	Pumpning av rent vatten, bevattning, vattenöverföring
Förbjudna vätskor	Frätande, brandfarliga, explosiva, saltvatten, avloppsvatten
Max vätsketemperatur	35 °C
Driftcykel	Intermittent användning, inte för kontinuerlig drift
Underhåll	Töm före frost, kontrollera rotorrörelse, rengör med fuktig trasa
Skyddsfunktioner	Torrkörningsskydd (garantin ogiltig om den körs torr), frostskydd

Vanliga frågor - HB 1300 Cocraft

Kan Cocraft HB 1300 pumpen användas med saltvatten eller avloppsvatten?

Nej, pumpen är endast designad för rent vatten. Den kan inte användas med frätande, brandfarliga eller explosiva vätskor, inte heller med saltvatten, bräckt vatten, urin eller avloppsvatten.

Vad är den maximala sughöjden för HB 1300?

Den maximala sughöjden är 8 meter. Att överskrida detta kan göra att pumpen tappar suget eller arbetar ineffektivt.

Hur startar jag pumpen efter installation?

Fyll pumphuset med vatten genom påfyllningshålet. Öppna alla ventiler och slangmunstycken. Anslut till ett jordfelsbrytarskyddat jordat uttag. Pumpen kan ta upp till 6 minuter att nå full effektivitet. Om den inte fungerar efter 4 minuter, kontrollera om det finns luftläckor och fyll på igen.

Varför startar och stannar pumpen hela tiden?

Detta kan bero på en lös kran, läckande rör, felaktig membran eller lågt lufttryck i tanken. Kontrollera och dra åt anslutningar, byt membran vid behov och se till att lufttrycket i tanken är 1,5 bar.

Vilka säkerhetsåtgärder bör jag vidta när jag använder pumpen?

Använd alltid en jordfelsbrytare (RCD) klassad ≤ 30 mA mellan pumpen och strömkällan. Håll alla elektriska anslutningar torra. Kör inte pumpen torr. Håll barn och djur borta. Koppla ur innan underhåll.

Vilket underhåll krävs för vinterförvaring?

Töm både pumpen och tanken helt för att förhindra frostskador. Förvara på en torr plats. Kontrollera lufttrycket i tanken (bör vara cirka 1,5 bar) med en fordonstryckmätare.

Vilken är den maximala tryckhöjden pumpen kan uppnå?

Den maximala tryckhöjden är 48 meter. Detta är den vertikala höjd pumpen kan lyfta vatten.

Kan pumpen köras kontinuerligt?

Nej, pumpen är utformad för intermittent användning, såsom trädgårdsbevattning eller vattenöverföring. Den är inte lämplig för kontinuerlig drift som fontäner.

Vilken storlek på slang ska jag använda för sugsidan?

Använd en sugslang med en minsta diameter på 25 mm (1 tum). En mindre slang kan minska prestandan.

Vad ska jag göra om pumpen går men inte pumpar vatten?

Kontrollera om det finns luft i pumpen genom att öppna alla munstycken för att släppa ut instängd luft. Se till att fotventilen är under vattenytan, slangarna inte läcker och att den maximala sughöjden (8 m) inte överskrids.

BRUKSANVISNING HB 1300 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Anslut alltid pumpautomaten via en jordfelsbrytare som löser ut vid < 30 mA felström.
• Kontrollera alltid pumpautomaten före användning, särskilt anslutningskabeln och stickproppen. Använd aldrig pumpautomaten om någon komponent är skadad.
• Se till att pumpautomat och elanslutningar (skarvuttag, jordfelsbrytare etc.) är placerade på en torr plats, skyddade mot regn, fukt och ev. översvämning. Temperaturen får inte överstiga 35 °C.
• Utsätt inte anslutningskabeln för värme, olja eller vassa kanter.
• Håll barn och husdjur borta från pumpautomaten när den är i drift.
• Ingen får uppehålla sig i vätskan (swimmingpool, fontän etc.) som pumpas.
• Använd endast pumpautomaten enligt beskrivningen i bruksanvisningen.
• Du som användare är ansvarig för säkerheten vid pump med applikationer.
• Ta alltid ur stickproppen före justering, reparation etc. av pumpautomaten.

• Utsätt inte pumpen för direkt vattenstråle.

• Pumpautomaten får endast repareras med originaldelar, av behörig elektriker.

• Pumpen får inte köras torr, eftersom inga garantier då gäller.
• Pumpautomaten får endast användas av person som har läst bruksanvisningen. Håll barn och obehöriga på behörigt avständ från pumpen, särskilt från en pumpautomat som är trycksatt.
• Pumpen får användas av barn från 8 år om de har fått instruktioner om hur den på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Rengöring och skötsel får utföras av barn från 8 år i vuxens närvaro.
• Håll pumpen och dess nätkabel utom räckhåll för barn under 8 år.
• Pumpen får användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur pumpen på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma. Låt aldrig barn leka med pumpen.
• Om nätsladden skadats får den, för att undvika risk för elektrisk stöt eller brand, endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.

Produktbeskrivning

Användningsområde

• Automatisk bevattning av gräsmattor, odlingar och trädgårdar.
• Pumpa vatten från källor, brunnar, regnvattenbehållare etc.
• Pumpautomaten är avsedd till att pumpa rent vatten.

Obs! Pumpautomaten får inte användas till korrosiva (frätande), brännbara eller explosiva ämnen (t.ex. bensin, fotogen eller förtunning), fetter, oljor, saltvatten, bräckt vatten, urin eller avloppsvatten från toalett.

- Vätskans temperatur får inte överskrida 35 °C.

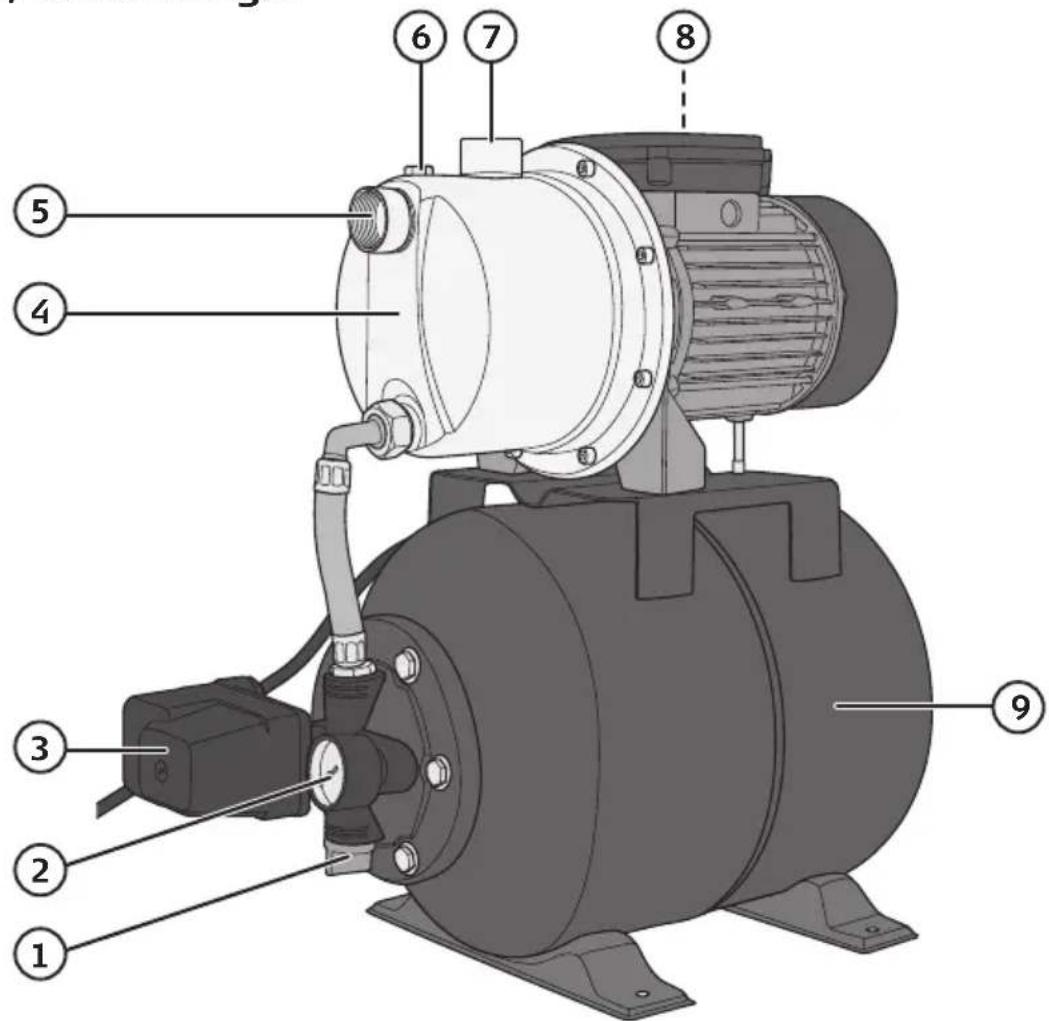

Delar, benämningar

1. Plugg för avtappning
2. Manometer
3. Tryckströmbrytare
4. Pump

5. Anslutning för sugslang

6. Plugg för påfyllning

7. Anslutning för tryckslang
8. Strömbrytare på/av
9. Tank

Förberedelser

Placering

Förebygg vattenskada, tänk efter innan det händer!

• Läckor i pump och ledningar kan uppstå genom sönderfrysning, felaktig installation, tryckstötar etc. Pumpen skall därför placeras i en våtrumsmiljö som ditt försäkringsbolag godkänner i försäkringsvillkoren. Kontakta ditt försäkringsbolag om du är osäker.
• Ställ pumpautomaten på ett fast och hårt underlag väl skyddad från vattensprut.

Elanslutning

- Anslut anslutningskabelns stickpropp till ett jordat vägguttag som är skyddat via en jordfelsbrytare avsedd för personskydd.

Suganslutning

• Skruva fast en sugslang med min. diameter 25 mm (1") i suganslutningen (R25) (5).
• Sugslangen ska vara försedd med bottenventil/backventil.
• Lägg sugslangen stigande från vattnet till ingången på pumpen.
• Sugslangen ska alltid vara på en lägre nivå än ingången på pumpen. Luftblåsor i slangen kan annars störa funktionen.
• Slang eller rör får inte anslutas så att pumphuset belastas med tryck eller dragpåkänningar.
• Montera bottenventilen i slutet på sugledningen (slang/rör).
• Bottenventilen ska vara förankrad i botten så att pumpen inte går torr om vattennivån sjunker.
• Sugledningen måste sluta helt tätt så att inte pumpen kan suga in luft.
• Använd ett filter på sugsidan så att inte sand, lera etc. sugs in i pumpen.

Tryckanslutning

- Skruva fast en slang med min. diameter 19 mm (3/4") i utloppet (R25) (7). Mindre slangar reducerar kapaciteten.

Starta pumpen

1. Fyll pumphuset med vatten genom påfyllningshålet (6).
2. Öppna alla ventiler, kranar och munstycken på tryckslangen från pumpen så att eventuell luft i systemet kan försvinna.
3. Starta pumpautomaten genom att ansluta pumpautomaten till ett jordat vägguttag som är skyddat med en jordfelsbrytare avsedd för personskydd.
4. Det kan ta upp till 6 minuter innan pumpen har fått ur all luft och fungerar bra, beroende på tryckhöjd och luftmängd på sugsidan. Pumpen får dock inte köras med luft i systemet längre än 4 minuter i sträck. Om inte pumpautomaten fungerar tillfredsställande efter 4 minuter måste den stängas av för att kontrollera tätheten hos slangar och kopplingar på sugsidan. Fyll pumphuset med vatten genom hålet (6) och starta pumpen igen.
5. Låt pumpautomaten gå ett par minuter med öppna ventiler och munstycken så att all luft försvinner ur systemet. Stäng sedan alla ventiler och kranar.
6. Pumpautomaten stoppar automatiskt när trycket i tanken uppgått till ca 3,2 bar.
7. När en kran öppnas sjunker trycket. När det har sjunkit till ca 1,8 bar slår pumpautomaten igång automatiskt för att åter bygga upp trycket till ca 3,2 bar.

Underhåll

• Drag alltid ur stickproppen innan du gör någon typ av underhåll på pumpautomaten.
• Använd en mjuk lätt fuktad trasa för att rengöra pumpautomatens delar i plast. Använd inte lösningsmedel eller starka rengöringsmedel.
• Om pumpautomaten inte ska användas vintertid ska både pumphuset och tanken tömmas. Förvara pumpautomaten på en torr plats.
• Om det är risk för frost ska pumpen tömmas helt.
• Om pumpautomaten har stått stilla en längre period bör du kontrollera att rotorn rör sig lätt genom att snabbt ansluta och sedan dra ur stickproppen ur ett eluttag för att slå på och stänga av pumpen en gång.

- Kontrollera lufttryck i tank (bör ligga på ca 1,5 bar). Använd en lufttrycksmätare för fordon för att mäta lufttrycket i tanken. Lufttrycket mäts vid ventilen innanför plastlocket på tankens kortsida.

- Pumpautomaten bör kontrolleras regelbundet. Kontrollera funktionen samt titta efter eventuella skador.

• Torrkörning av pumpautomaten ska absolut undvikas då det leder till snabb förslitning.
• Drag i stickpropen och inte i kabeln när anslutningskabeln ska tas ur vägguttaget.
• Lyft eller bär aldrig pumpautomaten i dess anslutningskabel.
• Sand eller annat slipande material i vätskan som pumpas ger ökat slitage och reducerad kapacitet.
• Kontrollera att sughöjden inte överskrider det rekommenderade (8 m).
  • Skydda pumpautomaten mot frost.
• Pumpautomaten är konstruerad för intermittent användning, inte för kontinuerlig drift, som t.ex. fontäner.

Felsökning

Problem Orsak Åtgärd
Pumpen startar inte.	Ingående vattentryck är högre än pumpautomatens starttryck.	Kontrollera.
	Eluttaget är strömlöst. Kontrollera säkringar och jordfelsbrytare etc.
	Smuts har fastnat i pumpdelen. Ta bort ev. föroreningar eller beläggningar.
	Tryckströmbrytaren har stängt av pumpen för att tanken har fullt tryck.	Kontrollera trycket i tanken, eller öppna en kran för att kontrollera om det är fullt tryck.
Pumpen går men pumper inte.	Luft i pumpen. Öppna alla munstycken och ventiler etc. så att luften kan passera.
	Sugslangens bottentil ligger över vattenytan.	Ändra placeringen så att den kommer under ytan.
	Luftläcka i sugslangen. Dra åt, täta.
	Max. sughöjd överskriden. Kontrollera sughöjden (max 8 m).
	Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 48 m).
Pumpen har dålig kapacitet, lågt tryck.	Max. sughöjd överskriden. Kontrollera sughöjden (max 8 m).
	Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 48 m).
	Sugslangens bottenventil ligger över vattenytan.
	Smuts har fastnat i pumpdelen. Ta bort ev. föroreningar eller beläggningar.
Pump-automaten stoppar inte.	Kran eller ledning otät. Kontrollera, täta.
Pump-automaten startar och stoppar hela tiden.	Kran eller ledning otät. Kontrollera, täta.
	Pumpblåsan i tanken är trasig. Byt pumpblåsa och fyll på luft.
	Lufttrycket i tanken är för lågt. Kontrollera och fyll på (1,5 bar).

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Max tryckhöjd 48 meter

Max sughöjd 8 meter

Slanganslutningar R25 Invändig

Lengde på tilkoblingsledning 1,5 meter

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO
