Produkttyp	Sladdlös borr/skruvdragare med hammarfunktion
Modell	PRO Edition DH18-BL (Art.nr 40-9930)
Batterispänning	18 V
Batterikapacitet	2.0 Ah
Tomgångshastighet	0–450 rpm (Låg växel), 0–1600 rpm (Hög växel)
Vridmomentinställningar	18 + Borrläge + Hammarläge, max 40 Nm
Chucktyp	Nyckelfri chuck
Vikt	1.35 kg
Laddarens ingångsspänning	100–240 V, 50/60 Hz
Laddningstid	Ca 40 minuter
Hastighetskontroll	Variabel hastighetsavtryckare
Framåt/Bakåt	Väljare med lås i mittläge
Ljus	Arbetsljus nära batteriet
Batteriindikator	3 LED på batteri och verktyg
Ljudnivå (LpA)	82 dB(A) (Osäkerhet 3 dB)
Ljudnivå (LwA)	93 dB(A) (Osäkerhet 3 dB)
Vibration (Hammarborrning)	9.397 m/s² (K=1.5 m/s²)
Vibration (Borrning i stål)	2.270 m/s² (K=1.5 m/s²)
Säkerhetsfunktioner	Överbelastningsskydd, Överhettningsskydd, Lågspänningsskydd
Underhåll	Håll ventilationsöppningar rena; rengör med mild rengöring; förvara torrt

Vanliga frågor - PRO Edition DH18-BL Cocraft

Hur lång tid tar det att ladda batteriet fullt?

Laddningstiden är cirka 40 minuter när du använder medföljande laddare.

Vad ska jag göra om borren inte startar?

Kontrollera om batteriet är urladdat eller överhettat. Ladda batteriet eller låt det svalna. Om problemet kvarstår, kontakta kundtjänst.

Hur byter jag borrspetsen?

Borren har en nyckelfri chuck. Vrid chucken åt vänster för att dra åt och åt höger för att lossa. Se till att borrspetsen är centrerad och säker.

Vad är det maximala vridmomentet för denna borr?

Det maximala vridmomentet är 40 Nm i borrläge.

Hur väljer jag rätt vridmomentinställning för skruvar?

Använd vridmoment-/borrlägesväljaren. Börja på lägsta inställningen och öka tills skruven är iskruvad utan att dras åt för hårt. Det finns 18 vridmomentinställningar.

Kan jag använda denna borr i hammarläge för murverk?

Ja, ställ in väljaren på hammarläge och använd hög växel (2) för bästa resultat. Använd alltid hörselskydd.

Hur kontrollerar jag batteriets laddningsnivå?

Tryck på knappen på batteriet eller tryck in avtryckaren halvvägs. De 3 lysdioderna indikerar laddning: 3 = full, 2 = 90%, 1 = 25%, ingen = urladdad.

Vilken skyddsutrustning ska jag använda med denna borr?

Använd alltid skyddsglasögon, hörselskydd och ansiktsmask. Använd dammmask om det behövs.

Hur förvarar jag borren när den inte används?

Ta bort batteriet och förvara det separat. Förvara borren på en torr plats utom räckhåll för barn. Ladda batteriet fullt före långtidsförvaring.

Vad gör överbelastningsskyddet?

Överbelastningsskyddet stänger automatiskt av borren vid hög belastning för att förhindra skada. Släpp avtryckaren, vänta några sekunder och starta om. Den återställs automatiskt.

BRUKSANVISNING PRO Edition DH18-BL Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll bam och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller längt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet.

Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för borrning

a) Använd hörselskydd vid slagborrning. Ljudnivåerna vid slagborrning kan leda till hörselskador.

b) Använd extrahandtag om sådant medföljer verktyget. Om du förlorar kontrollen över verktyget kan detta leda till personskada.

c) Håll endast i verktygets isolerade handtag när du arbetar i miljöer där skärverktyget kan komma i kontakt med strömförande elledningar.

Om skärverktyget kommer i kontakt med strömförande elledningar kan detta leda till att verktygets metalldelar blir strömförande, vilket kan leda till elektrisk stöt.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 °C, ±5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
○) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd hörselskydd, skyddsglasögon och andningsskydd.

Endast för inomhusbruk.

max 40 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

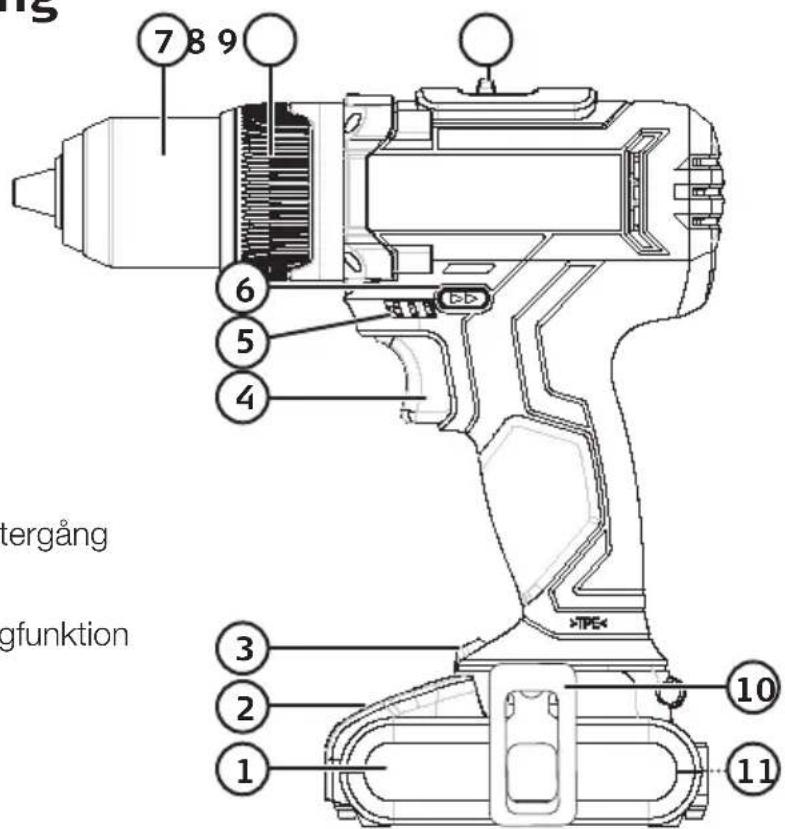

Produktbeskrivning

1. Batteri 18 V/2,0 Ah
2. Batterilås
3. Belysning
4. Strömbrytare (steglös)
5. Indikator för batteristatus
6. Omkopplare för höger-/vänstergång
7. Nyckellös chuck
8. Vred för vridmoment och slagfunktion
9. Reglage för hög-/lågväxel
10. Bälteshållare
11. Indikator för batteristatus

Strömbrytaren

• Välj höger- eller vänstergång med omkopplaren (6). Omkopplaren har även ett mittenläge där strömbrytaren är låst. När omkopplaren står i mittenläget kan skruvdragaren inte startas. Starta och stoppa skruvdragaren genom att trycka in och släppa strömbrytaren (4).
• Skruvdragaren är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Belysning

Skruvdragaren är utrustad med belysning som för att ge bästa ljus är placerad nere vid batteriet för att inte skymmas av chucken. Belysningen tänds när strömbrytaren trycks in och slocknar när den släpps.

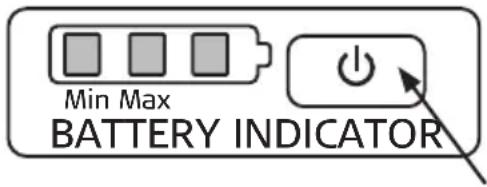

Batteriindikatorer

Obs! Indikatorerna ger en ungefärlig bild av batteriets laddstatus, procenttalen nedan är att betrakta som ungefärliga uppgifter. De två indikatorerna kan ibland skilja sig åt något.

• En batteriindikator (11) finns på batteriet, tryck in knappen till höger om indikatorn för visning av batteristatus.
• En batteriindikator (5) finns också på skruvdragaren, tryck in strömbrytaren till hälften för visning av batteristatus.

Vid fulladdat batteri (100 %) lyser alla tre dioderna. Vid ca 90 % kvar släcks en och två dioder lyser. Vid ca 25 % kvar släcks ytterligare en och endast en diod lyser. Lyser ingen diod är batteriet helt urladdat och måste laddas.

Skruvdragning

Skruvdragaren har ett vred (8) för inställning av lämpligt vridmoment. Vid rätt inställning släpper skruvdragaren vid det förinställda vridmomentet för att undvika att skruven dras för långt. Inställningen beror på skruvtyp och skruvstorlek samt materialet du skruvar i. Börja alltid på det lägsta vridmomentet och öka stegvis för att hitta lämplig inställning.

Slagborrning

Ställ vredet (8) i slagborrläge (1) och använd med fördel läge 2 på växellådan för högsta effektivitet.

Hög-/lågväxel

Reglaget (9) har två lägen: läge 1: 0–450 rpm, läge 2: 0–1600 rpm (rpm = varv/minut).

Laddning

Obs! Använd endast medföljande laddare. Batteriet måste vara fulladdat innan det används första gången.

1. Ta bort batteriet från skruvdragaren genom att trycka in batterilåset (2) och skjuta ut batteriet från skruvdragaren. Om batteriet är mycket varmt t.ex. efter hård belastning ska det svalna innan laddningen påbörjas.

2. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.

3. Placera batteriet i laddaren. Den gröna lysdioden släcks och den röda lysdioden lyser med ett fast sken när laddning pågår.

4. När batteriet är fulladdat lyser den gröna lysdioden med ett fast sken.

5. Laddtiden är ca 40 min.

6. Batteriet kan bli varmt vid laddning. Detta är helt normalt.
7. Laddaren och batteriet fungerar bäst vid normal rumstemperatur. Ladda inte i direkt solljus eller i lägre temperaturer. Temperaturområde för laddning är 5–40 °C.
8. När batteriet blir urladdat stänger batteriets elektronik av skruvdragaren automatiskt.
9. Vid längre förvaring (månader) ska batteriet vara laddat.

Överbelastning och skydd

Maskinen/batteriet har ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Den ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men maskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt den svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus, vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

Byte av borr eller bits

Maskinen har en nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa. Försäkra dig om att borren sitter ordentligt fast och är centrerad i chucken.

Råd och tips om borning

Borrning

• Ställ vredet (8) i borrläget (
• Vid borning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borrning i metall bör du även använda gäng-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borrning i vägg, se till att inte skada vatten-, el- eller gasledning etc.

Skötsel och underhåll

• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Om produkten inte ska används under en längre period ska batteriet vara fulladdat när produkten läggs undanför för förvaring.
• Förvara produkten torrt, utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Problem Möjlig orsak Åtgärd
Maskinen går inte. Batteriet urladdat. Ladda batteriet.
Maskinen går sakta och/eller stängs av.	Slö eller skadad borr. Byt	ut borren.
	För hård matning. Minska	på matningen.
	Batteriet urladdat. Ladda	batteriet.
	Batteriet överhettat. Låt b	batteriet svalna.
	Motorn överhettad. Låt m	askinen svalna.
Ovanliga ljud och/eller höga vibrationer.	Borren/verktyget är inte centrerat eller är felaktigt monterat.	Kontrollera att borren/verktyget är centrerat, korrekt monterat och åtdraget.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Använd hörselskydd när ljudet överstiger 80 dB(A)

Vibrationsvärde a h, ID 9,397 m/s², K: 1,5 m/s² (slagborrning i betong)

a_h,D 2,270 m/s ^2 , K: 1,5 m/s ^2 (borrning i metall)

Vikt 1,35 kg

Drill 18 V

Art.nr. 40-9930 Modell CDI218LB1.1

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

Skifte av bor eller bits

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internet

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
