Tuotetyyppi	Langaton pora/ruuvinväännin vasaratoiminnolla
Malli	PRO Edition DH18-BL (Tuotenro 40-9930)
Akun jännite	18 V
Akun kapasiteetti	2,0 Ah
Kuormittamaton nopeus	0–450 rpm (Alhainen vaihde), 0–1600 rpm (Korkea vaihde)
Vääntömomenttiasetukset	18 + Poratila + Vasaratila, max 40 Nm
Istukan tyyppi	Avaimeton istukka
Paino	1,35 kg
Laturin sisääntulo	100–240 V, 50/60 Hz
Latausaika	Noin 40 minuuttia
Nopeudensäätö	Muuttuvanopeuksinen liipaisin
Eteenpäin/Taaksepäin	Valitsin lukitusasennolla keskellä
Valo	Työvalo akun lähellä
Akun merkkivalo	3 LEDiä akussa ja työkalussa
Melutaso (LpA)	82 dB(A) (Epävarmuus 3 dB)
Melutaso (LwA)	93 dB(A) (Epävarmuus 3 dB)
Tärinä (Vasaraporaus)	9,397 m/s² (K=1,5 m/s²)
Tärinä (Teräksen poraus)	2,270 m/s² (K=1,5 m/s²)
Turvaominaisuudet	Ylikuormitussuoja, Ylikuumenemissuoja, Alijännitesuoja
Huolto	Pidä ilmanvaihtoaukot puhtaina; puhdista miedolla pesuaineella; säilytä kuivassa

Usein kysytyt kysymykset - PRO Edition DH18-BL Cocraft

Kuinka kauan akun täyteen lataaminen kestää?

Latausaika on noin 40 minuuttia käytettäessä mukana toimitettua laturia.

Mitä teen, jos pora ei käynnisty?

Tarkista, onko akku tyhjä tai ylikuumentunut. Lataa akku tai anna sen jäähtyä. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka vaihdan poranterän?

Porassa on avaimeton istukka. Kierrä istukkaa vasemmalle kiristääksesi ja oikealle löysätäksesi. Varmista, että terä on keskitetty ja kunnolla kiinni.

Mikä on tämän poran maksimivääntömomentti?

Maksimivääntömomentti on 40 Nm poratilassa.

Kuinka valitsen oikean vääntömomenttiasetuksen ruuveille?

Käytä vääntömomentin/poratilan valitsinrengasta. Aloita alimmasta asetuksesta ja lisää, kunnes ruuvi on kiinni ilman ylikiristystä. Vääntömomenttiasetuksia on 18.

Voinko käyttää tätä poraa vasaratilassa tiileen?

Kyllä, aseta valitsinrengas vasaratilaan ja käytä korkeaa vaihdetta (2) parhaan tuloksen saavuttamiseksi. Käytä aina kuulosuojaimia.

Kuinka tarkistan akun varauksen tason?

Paina akun painiketta tai purista liipaisinta puoliväliin. 3 LEDiä näyttävät varauksen: 3 = täysi, 2 = 90%, 1 = 25%, ei yhtään = tyhjä.

Mitä turvavarusteita minun tulisi käyttää tämän poran kanssa?

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Käytä tarvittaessa pölynaamaria.

Kuinka säilytän poraa, kun sitä ei käytetä?

Irrota akku ja säilytä se erikseen. Pidä pora kuivassa paikassa poissa lasten ulottuvilta. Lataa akku täyteen ennen pitkäaikaista säilytystä.

Mitä ylikuormitussuoja tekee?

Ylikuormitussuoja sammuttaa poran automaattisesti korkean kuormituksen tilanteissa estääkseen vaurioita. Vapauta liipaisin, odota muutama sekunti ja käynnistä uudelleen. Se nollautuu automaattisesti.

KÄYTTÖOHJE PRO Edition DH18-BL Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen pistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä.
Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle, ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun. Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.

b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyppisen akun lataukseen.

c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja.

Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.

d) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.

e) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kosketusta hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Porausta koskevia turvallisuusohjeita

a) Käytä kuulosuojaimia iskuporauksen aikana. Iskuporauksen melutaso saattaa johtaa kuulovaurioihin.
b) Käytä tukikahvaa, jos koneen mukana tulee sellainen. Koneen hallinnan menettäminen saattaa johtaa loukkaantumiseen.
c) Pidä kiinni ainoastaan koneen eristetyistä kahvoista, kun työskentelet paikoissa, jossa terä voi joutua kosketuksiin jännitteisten johtojen kanssa. Terän kosket-taminen jännitteiseen johtoon saattaa tehdä koneen metalliosista jännitteisiä, mikä voi johtaa sähköiskuun.

Akkuja koskevia turvallisuusohjeita

a) Älä yritä avata, purkaa, muuttaa tai vahingoittaa akkua.
b) Älä oikosulje akkua. Älä säilytä akkua paikassa, jossa se voi joutua kosketuksiin muiden akkujen tai jännitteisten esineiden kanssa. Kun akkua ei käytetä, huolehdi siitä, että se ei joudu kosketuksiin metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen ja ruuvien kanssa. Nämä esineet saattavat muodostaa kontaktin akun napojen välillä, mikä voi aiheuttaa oikosulun, joka voi johtaa palovammoihin tai tulipaloon.
c) Älä altista akkua kuumuudelle tai avotulelle. Älä säilytä akkua auringonvalossa.
d) Älä altista akkua kolhuille tai iskuille.
e) Jos akku vuotaa, huolehdi, että neste ei joudu kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele nesteelle altistunut alue runsaalla vedellä ja hakeudu lääkäriin.

f) Jos akku tai sen osia on nielty, hakeudu välittömästi lääkäriin.

g) Pidä akku puhtaana ja kuivana.

h) Puhdista akku kuivalla ja puhtaalla liinalla.

i) Akku tulee ladata ennen käyttöä. Noudata aina tämän käyttöohjeen latausohjeita.

j) Älä jätä akkua liian pitkäksi aikaa lataukseen.

k) Jos akku on ollut pitkään käyttämättä, se saavuttaa täyden kapasiteetin vasta, kun se on ladattu ja tyhjennetty useita kertoja.

I) Akun kapasiteetti on paras, kun sitä käytetään huoneenlämmössä (20 °C, ±5 °C).

m) Kun viet akun kierrätykseen, pidä se erillään erityyppisistä akuista.

n) Lataa akkua vain mukana tulevalla laturilla. Käytän akun lataukseen vain sille soveltuvaa laturia. Vääräntyyppisen laturin käyttäminen saattaa johtaa tulipaloon.

o) Älä käytä akkua, joka on tarkoitettu muulle, kuin tässä käyttöohjeessa mainitulle työkalulle.

p) Pidä akku poissa lasten ulottuvilta.

q) Säästä kaikki työkalun mukana tulevat ohjeet ja asiakirjat.

r) Poista akku työkalusta, kun et käytä työkalua.

s) Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Akkua ja laturia koskevia turvallisuusohjeita

• Älä yritä avata akkua.
• Älä koskaan säilytä akkua suorassa auringonvalossa tai yli 40 °C:n lämpötiloissa.
• Akun latauksen sallittu lämpötila-alue on 5...40 °C.
• Älä altista akkua tai sen laturia vedelle.

Tärinä

• Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta.

Vain sisäkäyttöön.

max 40 °C

Pidä akku loitolla kuumista paikoista, kuten auringonvalosta ja tulesta sekä vedestä ja kosteudesta. Räjähdysvaara.

Tuotekuvaus

1. Akku 18 V/2,0 Ah
2. Akun lukitus
3. Valo
4. Virtakytkin (portaaton)
5. Akun varaustason ilmaisin
6. Pyörimissuunnan valintakytkin
7. Avaimeton istukka
8. Vääntömomentin ja iskuporaustoiminnon valitsin
9. Vaihteenvalitsin
10. Vyöpidike
11. Akun varaustason ilmaisin

Virtakytkin

• Valitse pyörimissuunta valintakytkimellä (6). Virtakytkin on lukittu, kun kytkin on keskiasennossa. Ruuvinväännin ei käynnisty, kun kytkin on keskiasennossa. Käynnistä ja pysäytä ruuvinväännin painamalla ja päästämällä virtakytkin (4).
• Ruuvinvääntimessä on portaaton kierrosluvun säätö, mikä on erinomainen erityisesti ruuvauksessa. Kierrosluku kasvaa, kun virtakytkintä painetaan kovempaa.

Valo

Ruuvinvääntimessä on valo. Valo syttyy, kun virtakytkintä painetaan, ja sammuu, kun se päästetään.

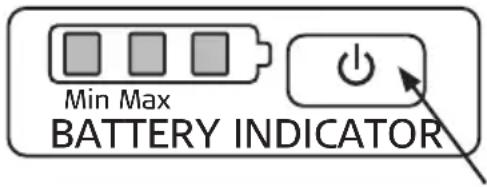

Akun varaustason ilmaisimet

Huom.! Ilmaisimet kertovat akun suuntaa antavan lataustilan, alla olevat prosenttiluvut ovat viitteellisiä lukuja. Ilmaisimet voivat joskus antaa hieman erilaiset akun varaustasot.

• Toinen akun varaustason ilmaisin (11) on akussa. Katso akun varaustaso painamalla ilmaisimen oikealla puolella olevaa painiketta.
• Toinen akun varaustason ilmaisin (5) on ruuvinvääntimessä. Katso akun varaustaso painamalla virtakytkin puoliväliin.

Akun latauksen ollessa 100 % kaikki kolme merkkivaloa palavat. Akun varauksen ollessa noin 90 % kaksi merkkivaloa palaa. Akun varauksen ollessa noin 25 % yksi merkkivalo palaa. Kun akku on täysin tyhjä, yksikään merkkivalo ei pala, ja akku tulee ladata.

Ruuvinvääntö

Ruuvinvääntimessä on valitsin (8) sopivan vääntömomentin valitsemiseksi. Kun vääntömomentti on valittu oikein, ruuvinväännin hellittää valitussa vääntömomentissa, eikä ruuvi poraudu liian syvälle. Oikea vääntömomentti riippuu ruuvin tyypistä ja koosta sekä porattavasta materiaalista. Hae sopiva vääntömomentti aloittamalla aina pienimmästä vääntömomentista ja lisäämällä vääntömomenttia asteittain.

Iskuporaus

Aseta valitsin (8) iskuporaustilaan (1). On suositeltavaa käyttää vaihteiston tilaa 2 parhaimman tehon takaamiseksi.

Hidas/nopea vaihde

Vaihteenvalitsimessa (9) on kaksi tilaa: tila 1: 0–450 rpm, tila 2: 0–1600 rpm (rpm = kierr./min).

Lataaminen

Huom.! Käytä ainoastaan mukana tullutta laturia. Akun tulee olla täynnä ensimmäisellä käyttökerralla.

1. Irrota akku ruuvinvääntimestä painamalla akun lukitusta (2) ja työntämällä akku ulos. Jos akku on erittäin kuuma esim. kovan kuormituksen seurauksena, anna sen jäähtyä ennen lataamisen aloittamista.
2. Liitä laturin pistoke pistorasiaan. Vihreä merkkivalo syttyy.

3. Aseta akku laturiin. Vihreä merkkivalo sammuu ja punainen merkkivalo palaalatauksen aikana.

4. Kun akku on täynnä, vihreä merkkivalo palaa.

5. Latausaika on noin 40 minuuttia.

6. Akku voi kuumentua latauksen aikana. Se on täysin normaalia.
7. Laturi ja akku toimivat parhaiten normaalissa huonelämpötilassa.
   Älä lataa akkua suorassa auringonvalossa tai liian kylmässä. Suositeltu latauslämpötila on 5–40 °C.

- Kun akku on tyhjentynyt, sen elektroniikka sammuttaa ruuvinvääntimen auto-maattisesti.

- Lataa akku täyteen, ennen kuin laitat sen säilytykseen pidemmäksi ajaksi.

Ylikuormitus ja ylikuormitussuoja

Koneessa ja akussa on erilaisia suojatoimintoja koneen ja akun suojaamiseksi.

• Lyhytaikaisen korkean kuormituksen aikana ylikuormitussuoja saattaa sammuttaa koneen/akun. Ylikuormitussuoja palautuu itsestään. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että konetta ei ole kuormitettu ja käynnistä se uudelleen. Kone toimii taas normaalisti.
• Pitkäaikaisen kovan kuormituksen sattuessa ylikuumenemissuoja saattaa sammuttaa koneen/akun. Suoja palautuu itsestään, mutta konetta ei voi käynnistää, ennen kuin sen lämpötila on laskenut turvalliselle tasolle. Anna koneen/akun jäähtyä, ennen kuin yrität käynnistää sen uudelleen. Suora auringonvalo saattaa myös kuumentaa konetta liiallisesti, minkä vuoksi suoraa auringonvaloa tulee välttää.

- Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa koneen automaattisesti, minkä jälkeen akku tulee ladata uudelleen.

Poranterän tai palan vaihtaminen

Koneessa on pikaistukka, jonka avulla poranterän tai palan voi vaihtaa helposti yhdellä kädellä. Kiristä kiertämällä vasemmalle, avaa kiertämällä oikealle. Varmista, että terä on tiukasti paikoillaan ja että se on keskellä istukkaa.

Vinkkejä poraukseen

• Aseta valitsin (8) porausasentoon (
• Kun poraat liukasta pintaa, esim. klinkkeriä, aseta vahva teipinpala porattavaan kohtaan, ettei pora pääse luisumaan pois porauskohdasta.
• Kun poraat metallia, tee aluksi pistepuikolla pieni reikä porauskohtaan. Reikä keskittää poran oikeaan paikkaan niin, että se ei pääse liukumaan porattaessa.
• Kun poraat metallia, kannattaa myös käyttää poraus- ja kierreöljä työkalun säästämiseksi.
• Kiinnitä porattava materiaali aina puristimilla.
• Kun poraat seiniä, varo ettet vahingoita sähköjohtoja tai vesi- tai kaasuputkia.

Huolto ja puhdistaminen

• Varmista, että moottorin ilma-aukkoihin ei kerry likaa tms.
• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Akun tulee olla ladattuna, kun laite on pidempään käyttämättä.
• Säilytä laitetta kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Ongelma Mahdollinen syy Toimenpide
Laite ei käy. Akku on	tyhjä. Lataa akku.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Virtakytkimessä vikaa. Ota yhteys asiakaspalveluun.
Laite käy hitaasti ja/tai sammuu.	Tylsä tai vioittunut poranterä. Vaihda poranterä.
	Porakonetta painetaan liian kovaa.	Paina vähemmän.
	Akku on tyhjä. Lataa akku.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Moottori on ylikuumentunut. Anna laitteen jäähtyä.
Epätavallisia ääniä ja/tai kovaa tärinää.	Poranterä/varuste ei ole istukan keskellä tai on muuten väärin asennettu.	Varmista, että poranterä/ varuste on keskellä, oikein asennettu ja kiristetty.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Laturin verkkoliitäntä 100–240 V, 50/60 Hz

Kierrosluku 0–450/1600 kierr./min

Akku 18 V/2,0 Ah

Säädettävä momentti 18 + poraus + isku, enint. 40 Nm

Melutaso LpA 82 dB(A), (epätarkkuus KpA: 3 dB

LwA 93 dB(A), (epätarkkuus KwA: 3 dB

Käytä kuulosuojaimia melutason ylittäessä 80 dB(A)

Tärinäarvo a

h, ID 9,397 m/s², K: 1,5 m/s² (iskuporaus betoniin)

a

h, ID 2,270 m/s², K: 1,5 m/s² (poraus metalliin)

Paino 1,35 kg

Schrauber 18 V

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
